廣西北部灣經濟區四市2017年中考物理真題試題（含解析）

這是一份廣西北部灣經濟區四市2017年中考物理真題試題（含解析），共13頁。

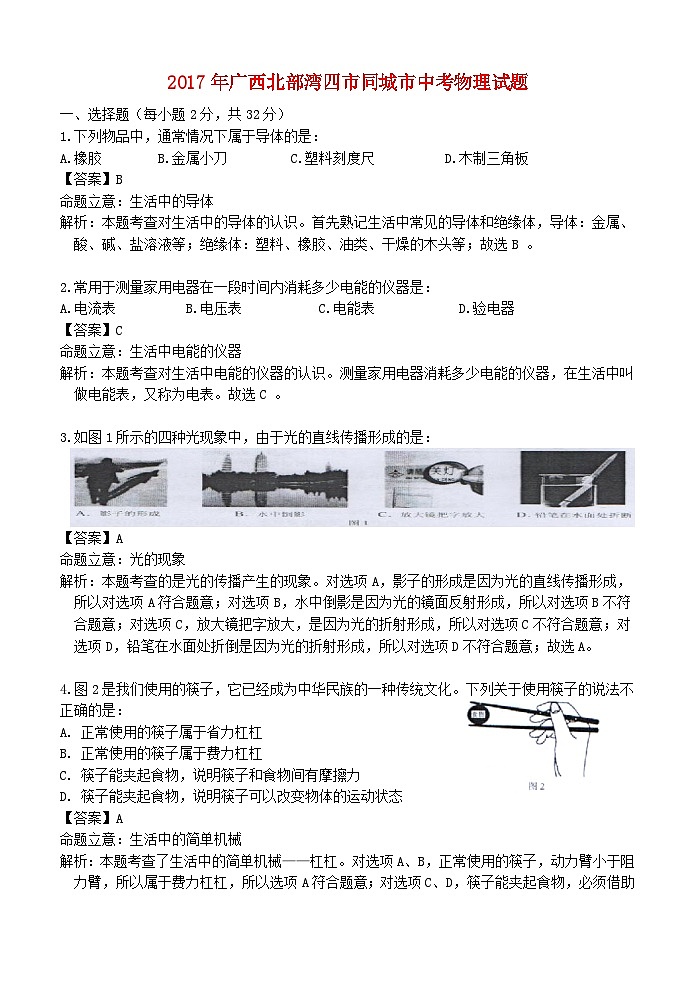

2017年廣西北部灣四市同城市中考物理試題一、選擇題（每小題2分，共32分）1.下列物品中，通常情況下屬于導體的是：A.橡膠        B.金屬小刀         C.塑料刻度尺          D.木制三角板【答案】B命題立意：生活中的導體 解析：本題考查對生活中的導體的認識。首先熟記生活中常見的導體和絕緣體，導體：金屬、酸、堿、鹽溶液等；絕緣體：塑料、橡膠、油類、干燥的木頭等；故選B 。 2.常用于測量家用電器在一段時間內消耗多少電能的儀器是：A.電流表          B.電壓表           C.電能表            D.驗電器【答案】C命題立意：生活中電能的儀器 解析：本題考查對生活中電能的儀器的認識。測量家用電器消耗多少電能的儀器，在生活中叫做電能表，又稱為電表。故選C 。 3.如圖1所示的四種光現象中，由于光的直線傳播形成的是：【答案】A命題立意：光的現象 解析：本題考查的是光的傳播產生的現象。對選項A，影子的形成是因?yàn)楣獾闹本€傳播形成，所以對選項A符合題意；對選項B，水中倒影是因?yàn)楣獾溺R面反射形成，所以對選項B不符合題意；對選項C，放大鏡把字放大，是因?yàn)楣獾恼凵湫纬?，所以?duì)選項C不符合題意；對選項D，鉛筆在水面處折倒是因?yàn)楣獾恼凵湫纬?，所以?duì)選項D不符合題意；故選A。 4.圖2是我們使用的筷子，它已經成為中華民族的一種傳統文化。下列關于使用筷子的說法不正確的是：A. 正常使用的筷子屬于省力杠杠B. 正常使用的筷子屬于費力杠杠C. 筷子能夾起食物，說明筷子和食物間有摩擦力D. 筷子能夾起食物，說明筷子可以改變物體的運動狀態【答案】A 命題立意：生活中的簡單機械 解析：本題考查了生活中的簡單機械——杠杠。對選項A、B，正常使用的筷子，動力臂小于阻力臂，所以屬于費力杠杠，所以選項A符合題意；對選項C、D，筷子能夾起食物，必須借助筷子和食物間的摩擦力。食物才不掉落，所以選項C正確；筷子能夾起食物，筷子使食物由靜止變?yōu)檫\(yùn)動，所以改變了物體的運動狀態，所以選項D正確；故選：A。 5. 如圖3所示，將一根鉛筆芯通過兩個夾子接入電路中，當只把右端夾子向左移時，鉛筆芯接入電路的電阻變小，小燈泡變亮。導致鉛筆芯接入電路的電阻變小的主要因素是：A.材料             B.長度C.溫度             D.橫截面面積【答案】B命題立意：導體的電阻解析：本題考查的是影響導體的電阻主要因素問題。首先明確導體的電阻與導體本身的材料、長度和橫截面積有關，外界與溫度有關。當夾子向左移時，鉛筆芯接入長度減小，接入電路的電阻變小，小燈泡變亮，所以根據題目所給的選項，選項B符合題意。故選：B。 6. 關于普通中學生，下列數據比較符合實際情況的是：A.正常體溫是39℃        B.體重大約是50NC.身高約為170m          D.走路速度約為1.1m/s【答案】D命題立意：生活中的估讀 解析：本題考查的是生活中常見物理數值的估讀問題。對選項A，正常體溫是37℃，所以選項A不符合題意；對選項B，體重大約是500N，所以選項B不符合題意；對選項C，普通中學生身高約為170m，選項C不符合題意；對選項D，走路速度約為1.1m/s，故D正確。故選D。 7. 在測量金屬塊質量的實驗中，當天平平衡時，放在右盤中的砝碼和標尺上游碼的位置如圖4所示，則金屬塊的質量是：A.5g               B.10gC.15g              D.19g【答案】D 命題立意：天平的使用 解析：本題考查的是天平的使用的讀數問題。天平的測量讀數正確的方法是“砝碼質量數+游碼讀數”，注意游碼讀數時讀游碼的左側。砝碼質量數+游碼讀數=15g+4g=19g,故選項D正確。故選：D。 8. 圖5是直流電鈴的工作原理圖。下列說法正確的是：A. 鈴聲可以在真空中傳播B. 鈴聲是由鈴?fù)氲恼駝?dòng)產生的C.變阻器滑片向右移時，電磁鐵的磁性增強D. 繞制電磁鐵線圈時，線圈的匝數越少，磁性越強【答案】B 命題立意：電鈴的工作情況解析：本題考查的是生活中電鈴的工作情況。對選項A，聲音不可以在真空中傳播，故選項A錯誤；對選項B，鈴聲是由鈴?fù)氲恼駝?dòng)產生的，故選項B正確；對選項C，根據圖可知，變阻器滑片向右移時，電流減小，電磁鐵的磁性減弱，故選項C錯誤；對選項D，繞制電磁鐵線圈時，線圈的匝數越少，磁性越弱，故選項D錯誤。故選B。 9.在水平地面上，小明在10s內用50N力沿水平方向拉著重為100N的小車前進了5m，則小明的功率是：A.25W    B.50W      C.250W      D.500W【答案】A 命題立意：機械功和功率解析：本題考查的是拉力做功及功率的問題。解答這類題目的思路是先確定拉力的大小及沿拉力移動的距離關系。先根據W =Fs 可求得拉力做的功：W =50N×5m=250J再根據P=W/t可得：P=250J/10s=25 W故只有選項A說法正確。故選A。 10.下列設備中，工作原理與圖6所示的實驗原理相同的是：A.電動機        B.發電機C.電磁鐵        D. 電磁繼電器 【答案】A 命題立意：電磁關系解析：本題考查的是電和磁在生活中的應用。根據圖可知，本實驗研究的是通電導體在磁場中的受力問題，所以與本實驗原理相同的生活中的應用機器是電動機。所以選項A符合題意。 11.2017年5月30日，第十三屆中國——東盟國際龍舟邀請賽在南寧市南湖鳴鑼開賽，再度上演了“群龍聚會”，在比賽過程中，下列說法正確的是：A. 以湖岸為參照物，龍舟是靜止的B. 以龍舟上的座位為參照物，該龍舟是運動的C. 漿對水施力的作用時，水對漿也施加力的作用D. 手對水施加力的作用時，漿對手沒有施加力的作用【答案】C 命題立意：參照物及力的作用特點解析：本題考查的是參照物及力的作用特點。首先，物體的運動和靜止是相對的，物體相對于參照物的位置改變，則發生了運動，相對參照物位置沒有改變，則靜止。比賽過程中，龍舟相對湖岸位置改變，所以相對湖岸發生了運動，所以選項A錯誤；若以龍舟上的座位為參照物，該龍舟相對參照物位置沒有改變，則靜止，所以選項B錯誤；其次，力的作用是相互的，施力物體一定是受力物體，所以選項C符合題意；選項D錯誤。答案：C 12. 如圖7所示光線經過一個光學元件后傳播方向發生了改變，則虛線框內的光學元件是：A.凹透鏡     B.凸透鏡      C.平面鏡      D.潛望鏡【答案】B命題立意：光學器件對光的作用解析：本題考查了光通過光學器件時對光的作用情況。根據圖7所示光線經過光學器件后會聚在一點，由所提供的選項，只有凸透鏡對光具有會聚效果，所以選項B符合題意。故選B。 13. 使汽車獲得動力的沖程是：A.吸氣沖程       B.壓縮沖程      C.做功沖程       D.排氣沖程【答案】C 命題立意：內燃機四個沖程解析：本題主要考查了內燃機四個沖程中能量的轉化情況。對內燃機四個沖程中，吸氣沖程是依靠飛輪的慣性將燃?xì)馕霘飧變?nèi)，所以選項A不正確；對壓縮沖程是依靠飛輪的慣性對燃?xì)庾龉Γ瑢C(jī)械能轉化為燃?xì)獾膬?nèi)能，所以選項B不正確；對做功沖程是燃?xì)馊紵蛎涀龉?，推?dòng)活塞做功，將內能轉化為汽車運動的機械能，所以選項C正確；對排氣沖程是依靠飛輪的慣性將廢氣排出氣缸，所以選項D不正確；故選C 。 14. 汽車行駛時駕駛員必須系好安全帶。當系好安全帶時，相當于閉合開關，指示燈不亮；未系好安全帶時，相當于斷開開關，指示燈發光。圖8中符合上述要求的電路是：  【答案】C命題立意：開關控制電路解析：本題考查了開關控制電路問題。根據題中的描述：當系好安全帶時，相當于閉合開關S，指示燈不亮；未系好安全帶時，相當于斷開開關，指示燈發光，從圖中分析可知：對選項A、B、D 都不符合要求；對選項C，系好安全帶時，相當于閉合開關S，指示燈被短路，所以指示燈不亮；符合要求的電路是：C。故選：C。 15. 圖9是我國自主研發的C919商用大客機。關于客機，下列說法正確的是：A. 制造客機時采用密度大的材料，可以減輕其質量B. 客機利用電磁波進行導航，說明電磁波只能在空氣中傳播C. 客機在高空所受的大氣壓強，比地面附近的大氣壓強大D. 客機升空利用了“空氣流速越大的位置，壓強越小”的原理【答案】D 命題立意：基本知識點的綜合解析：本題考查的是密度、電磁波、氣壓及流體等力學知識的綜合。對選項A，制造客機時采用密度小的材料，根據ρ＝m/v可得：m＝ρv，在體積一定時，ρ越小，質量越小，可以減輕其質量；故選項A不正確；對選項B，客機利用電磁波進行導航，說明電磁波可以在空氣中傳播，當然也能在其它介質中或真空中傳播，故選項B不正確；對選項C，根據大氣壓強隨高度的增加，空氣越稀薄，氣壓也就越小，所以客機在高空所受的大氣壓強，比地面附近的大氣壓強小，故選項C不正確；對選項D，飛機升空的原理“空氣流速越大的位置，壓強越小”，在機翼上產生向上的壓力差，故選項D正確；故選D。 16.圖10是探究“電流通過導體時產生熱的多少跟什么因素有關”的實驗裝置。通電前，A、B兩個U型管內的液面相平，通電一定時間后，通過R1、R2的電流分別為I1、I2，則：A. I1＝I2，A管中的液面較低；B. I1＝I2，A管中的液面較高；C. I1＞I2，A管中的液面較低；D. I1＞I2，A管中的液面較高；【答案】B命題立意：電流的熱效應實驗解析：本題考查的是焦耳定律中電熱與電阻的關系實驗。根據如圖的連接電路，R1電阻為5Ω，R2電阻為兩個5Ω的并聯，總電阻為2.5Ω，串聯接入電路，根據串聯電路的特點，電流相等，即I1＝I2，再由焦耳定律電熱Q電熱＝I2Rt可知：R1電阻產生的電熱多，根據液體的熱脹冷縮原理，A管中的液面較高；故選B 。 二、填空題（每空1分，共15分）17.我國家庭電路的電壓為          V；控制照明燈的開關應該接在         （選填“火線”或“零線”）和照明燈之間。【答案】220；火線命題立意：家庭電路 解析：本題主要考查學生對生活中家庭電路的理解和掌握。我國家庭電路的電壓為規定為220V；控制照明燈的開關根據安全用電的知識，應該接在火線和照明燈之間，這樣斷開開關后，可以防止人們觸碰燈頭而造成觸電事故。故答案為：220；火線。 18.廣西金沙核電站建成后，將造福廣西民眾。核電站最后輸出的是        能；核能屬于            （選填“可”或“不可”）再生能源。【答案】電；不可命題立意：能源 解析：本題考查的是對能源的分類知識的掌握。對于電站無論用什么形式發電，最終輸出的能源形式都是電能；根據能源的分類，核能屬于不可再生能源。故答案為：電；不可。 19. 2017年6月5日是第22個全國愛眼日。不愛護眼睛容易患上近視眼，矯正近視眼應該佩戴        透鏡（選填“凸”或“凹”）。用絲綢來回摩擦玻璃眼鏡片，玻璃眼鏡片會帶上電，這是        現象。【答案】凹；摩擦起電 命題立意：眼鏡及摩擦起電解析：本題考查了眼鏡及摩擦起電知識。由題意知，人們常說的近視眼，是因?yàn)槌上裨谘劬Φ囊暰W(wǎng)膜前，而看物不清，矯正近視眼的方法就是佩戴凹透鏡；用絲綢來回摩擦玻璃眼鏡片，這是通過摩擦起電的方式使得玻璃眼鏡片帶上了正電，因此這種現象叫做摩擦起電。故答案為：凹；摩擦起電 20.“全碳?xì)饽z”的密度僅為0.16kg/m3,用它做成體積為100m3的實心“人造山峰”，質量只有       kg，把它放入水中，它       （選填“能”或“不能”）浮起來；若將它切去一半，剩下部分的密度將        （選填“變大”、“變小”或“不變”）。【答案】 16；能；不變命題立意：密度知識解析：本題考查的是密度知識問題。根據ρ＝m/v可得：m＝ρv＝0.16kg/m3×100m3＝16kg；把它放入水中，根據ρ水＝1.0×103kg/m3＞0.16kg/m3故能浮起來；若將它切去一半，根據ρ＝m/v可得：體積減半，質量減半，剩下部分的密度不變。故答案為：16；能；不變 21.在海灘上進行“沙療”時，把人體埋在沙子里，沙子放出熱量，人體吸收熱量后體溫升高，內能             ，這是通過        （選填“做功”或“熱傳遞”）來改變內能的；10kg的沙子溫度降低1℃放出的熱量是           J?！疽阎猚沙＝0.92×103J/(kg?m3)】【答案】增加；熱傳遞；0.92×104 命題立意：改變物體的內能 解析：本題主要考查改變物體的內能方式的理解和掌握。根據改變物體的內能的兩種方式——做功和熱傳遞可知，將人體埋在沙子里，人體吸收熱量后體溫升高，內能增加，這是通過熱傳遞的方式來改變?nèi)梭w內能的；沙子溫度降低1℃放出的熱量根據Q放＝c沙m△t可得：Q放＝0.92×103J/(kg?m3)×10kg×1℃＝0.92×104J。答案為：增加；熱傳遞；0.92×104 22. 如圖11所示，水平桌上放置兩個底面積不同（S甲＜S乙），高度相同，質量可以忽略不計的薄壁圓柱形容器甲和乙，分別盛滿質量相等的水和酒精，此時，甲和乙兩容器底對桌面的壓強關系為p甲      p乙，現將兩個完全相同、密度為ρ的實心物體分別放入水和酒精中（ρ酒精＜ρ＜ρ水），待它們靜止后，兩物體在液體中受到的浮力關系為F水     F酒精，甲和乙兩容器底對桌面的壓力關系為F甲′       F乙′（均選填“＞”“＜”或“＝”）。【答案】命題立意：浮力、壓強綜合計算 解析：本題考查了力學中浮力、壓強的綜合計算。由于是薄壁圓柱形容器甲和乙，所以當位于水平桌上放置時，容器底對桌面的壓強由F=G,p=F/S和ρ= m/v可得：p=G/S=mg/S=ρgh因ρ水＞ρ酒精，高度h相同所以p甲＞p乙甲和乙兩容器盛滿質量相等的水和酒精，放入兩個完全相同，密度為ρ的實心物體時：因ρ酒精＜ρ＜ρ水所以根據浮沉條件有：物體在水中漂浮F水浮= G物，在酒精中下沉F酒精浮＜G物阿基米德原理：F浮=ρgv可知F水浮＞F酒精浮此時甲和乙兩容器底對桌面的壓力關系： 因甲、乙容器中分別盛滿質量相等的水和酒精，即G水=G酒精將密度為ρ的物體分別放入水和酒精中，因ρ酒精＜ρ＜ρ水，所以待靜止后，物體會在水中漂浮，在酒精下沉，所以甲容器中：G物=F浮水=G排水乙容器中；G物＞F浮酒精，F(xiàn)浮酒精=G排酒精所以G排水＞G排酒精甲容器對桌面的壓力為F甲=G水+G物-G排水乙容器對桌面的壓力為F乙=G酒精+G物-G排酒精所以F甲＜F乙故答案為：p甲＞p乙；F水浮＞F酒精浮；F甲＜F乙 三、作圖、簡答（共8分）23.（4分）（1）請?jiān)趫D12中畫出空中飛行的足球所受重力的示意圖。（2）如圖13所示，小磁針靜止，請?jiān)趫D中標出通電螺線管的N極和電源的正極。 【答案】如答圖命題立意：重力的示意圖、通電螺線管 解析：（1）本題考查了畫力的示意圖關鍵是找出確定力的作用點和方向。要牢記重力的方向始終是豎直向下的，足球的重心在球心，畫一豎直向下的線段，標出箭頭，記為G，如圖所示。（2）本題考查了通電螺線管的極性和電流方向的判斷。首先，利用安培定則根據小磁針靜止的現狀——異名磁極相互吸引，同名磁極相互排斥，可以確定通電螺線管的左端為N極，再根據右手安培定則：用右手握住螺線管，大拇指所指的左側為N極，右側為S極，外部磁感線由N指向S，則四指所指的方向?yàn)殡娏鞯姆较颍?/span>確定電源的正負極方向。如圖所示。24.（4分）海鮮粥是北部灣地區的一道家常美食。煮好的粥香氣撲鼻，這是什么現象？而且粥的溫度越高，香氣就越濃，這是為什么？當我們對著熱粥表面吹氣時，粥就涼得更快，這又是為什么？請你用物理知識說明其中的道理。 【答案】命題立意：分子的熱運動 解析：本題考查了分子的熱運動知識。煮好的粥香氣撲鼻，這是擴散現象；粥的溫度越高，香氣就越濃，這是因?yàn)闇囟仍礁撸肿拥臒徇\(yùn)動越劇烈；當我們對著熱粥表面吹氣時，粥就涼得更快，這是因?yàn)橐后w表面吹氣，加快了空氣流動的快慢，蒸發加快。四、實驗與探究題（共20分）25.（6分）如圖14甲是“探究平面鏡成像的特點”的實驗裝置。（1）選用薄玻璃板代替平面鏡，原因是玻璃板透光，便于確定像的              。（2）在豎直的玻璃板前點燃蠟燭A，拿外形相同但不點燃的蠟燭B豎立著在玻璃板后面移動，直至看上去它與蠟燭A的像完全重合，這說明像與物大小           （選填“相等”或“不相等”）。（3）記錄蠟燭B的位置，用刻度尺在白紙上測得蠟燭B到玻璃板的距離s如圖14乙所示，是            cm。通過多次實驗，對比分析，得出結論：像和物到平面鏡的距離       （選填“相等”或“不相等”）。（4）移去蠟燭B，在其原來位置上放置一塊光屏，光屏上           （選填“能”或“不能”）呈現蠟燭的像，這說明平面鏡成的是           （選填“虛”或“實”）像。【答案】（1）大小和位置；（2）相等；（3）7.55；相等；（4）不能；虛命題立意：探究平面鏡成像的特點解析：本題考查了探究平面鏡成像的特點實驗。（1）選用薄玻璃板代替平面鏡，原因是玻璃板透光，既可反射成像，又可觀察到玻璃板后面的物體，便于確定像的大小和位置；（2）在豎直的玻璃板前點燃蠟燭A，拿外形相同但不點燃的蠟燭B豎立著在玻璃板后面移動，目的是確定像與物的大小關系，若能看上去它與蠟燭A的像完全重合，這說明像與物大小相等；（3）記錄蠟燭B的位置，用刻度尺在白紙上測得蠟燭B到玻璃板的距離s讀數需估讀到分度值的下一位數值，所以是7.55cm；多次實驗，目的是避免實驗的偶然性，對比分析，得出結論：像和物到平面鏡的距離相等；（4）移去蠟燭B，在其原來位置上放置一塊光屏，目的是驗證像的虛實，根據實驗可知光屏上不能呈現蠟燭的像，這是因?yàn)槠矫骁R成的是虛像。 26.（7分）如圖15所示，在“探究物體的動能跟哪些因素有關”的實驗中，將小鋼球從高度為h的同一斜面上由靜止開始滾下，推動同一小木塊向前移動一段距離s后停下。完成甲、乙、丙所示的三次實驗，其中h1＝h3＞h2，mA＝mB＜mC。（1）小鋼球在滾下斜面的過程中，它的       能轉化為動能，其動能大小是通過          （選填“高度h”或“距離s”）大小來反映的；（2）小鋼球在水平面上不能立即停下，是因?yàn)樾′撉蚓哂?/span>          ，小木塊最終會停下來是因?yàn)槭艿?/span>          力的作用；（3）分析比較甲和乙兩組實驗可得，物體質量相同時，速度越大，動能越          ；（4）分析比較          兩組實驗可得出物體的動能與質量的關系；（5）綜合上述可知，如圖16所示的交通標志牌是交通管理部門對不同車型設定的最高          。【答案】（1）重力勢；距離s；（2）慣性；阻；（3）大（4）甲丙（5）車速命題立意：探究影響物體動能大小的因素 解析：本題考查了探究物體動能的大小與哪些因素有關的實驗。本實驗注意轉換法、控制變量法在實驗中的應用，并要掌握實驗中控制小球滾下速度的方法。（1）在研究“物體的動能跟哪些因素有關”的實驗中，小鋼球在滾下斜面的過程中，它的重力勢能轉化為動能；利用木塊運動距離s來比較物體的動能大小，用到的是轉換法；（2）物體的動能與物體的質量和速度有關，探究動能與質量的關系時，小鋼球在水平面上不能立即停下，是因?yàn)樾′撉蚓哂袘T性，小木塊最終會停下來是因?yàn)槭艿阶枇Φ淖饔茫?/span>（3）分析比較甲和乙兩組實驗可得，探究動能與速度的關系時，應控制質量不變，改變速度；速度越大，動能越大；（4）通過控制質量不變，分析比較甲丙兩組實驗可得出：不同質量的鋼球從同一高度由靜止開始滾下，速度相同；可探究動能與質量的關系； （5）依照上述實驗可知，機動車質量一定，速度越快，動能越大，剎車時制動距離越大，容易出現交通事故，所以要限速行駛； 在相同的道路上，不同車型的機動車質量不同，速度相同時，質量大的動能大，制動距離大，質量小的動能小，制動距離小，當制動距離相同時，不同車型限速就不同；如圖16所示的交通標志牌是交通管理部門對不同車型設定的最高車速。 27.（7分）在“測量小燈泡的電功率”的實驗中，小燈泡的額定電壓為“2.5v”，正常發光時的電阻約為8Ω。（1）在圖17甲中，有一根導線未連接，請用筆畫線代替導線將電路連接完整；（2）閉合開關后，小燈泡不亮，電流表沒有示數，電壓表有較大的示數，經檢查，導線連接完好，則電路故障可能是小燈泡發生了            （選填“短路”或“斷路”）；（3）移動滑片P到某一位置時，電壓表示數如圖17乙所示，為          V；此時要測量小燈泡的額定功率，應將滑片P向            （選填“左”或“右”）端移動；（4）移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖17丙所示的I-U圖像，由圖像可計算出小燈泡的額定功率是            W。（5）完成上述測量后，不用電壓表，用如圖18所示的電路也可測量已知額定電流的小燈泡的額定功率，已知小燈泡的額定電流為I額，定值電阻的阻值為R0，實驗步驟如下，請補充完整：①                               ；②閉合開關S、S1，斷開開關S2，記錄下此時電流表的示數為I；③小燈泡的額定功率的表達式為P額＝            W。【答案】（1）如圖所示；（2）斷；（3）2.2；右（4）0.75；（5）①閉合開關S、S2，調節滑動變阻器R的滑片P，使電流表示數I1=I額；③R0（I-I額）I額命題立意：測量小燈泡的電功率實驗解析：本題考查的是測量小燈泡的電功率實驗綜合題。根據實驗電路圖可知，采用的實驗方法為伏安法。（1）在圖17甲中，將電流表、滑動變阻器、小燈泡和開關串聯接入電路，再講電壓表與小燈泡組成并聯，所以根據I=U/R可以估測得小燈泡的正常工作電流電流大小：I=2.5V/8Ω=0.31A，方向：從電流表的正接線柱進，負接線柱出，所以電流表選擇0~0.6A接入；如圖所示。（2）閉合開關后，小燈泡不亮，經檢查，導線連接完好，因電流表沒有示數，故障為斷路，又電壓表有較大的示數，則電路故障只能是小燈泡發生了斷路；（3）移動滑片P到某一位置時，電壓表示數根據電壓表量程0~3V接入，所以讀數為2.2V；若此時要測量小燈泡的額定功率，根據小燈泡的額定電壓2.5V，通過串聯電路的分壓原理，應將滑片P向右端移動，使得電壓表示數剛好2.5V，同時讀出對應電流表的示數，根據P=UI得額定功率；（4）移動滑片P，記下多組對應的電壓表和電流表的示數，根據圖17丙所示的I-U圖像，根據P=UI得：電壓表示數2.5V，對應電流表的示數0.3A，P=2.5V×0.3A可計算出小燈泡的額定功率是0.75W；（5）完成上述測量后，不用電壓表，用如圖18所示的電路也可測量已知額定電流的小燈泡的額定功率，已知小燈泡的額定電流為I額，定值電阻的阻值為R0，實驗步驟如下，請補充完整：①由圖18知，可將燈泡與定值電阻R0并聯，當定值電阻兩端的電壓等于其額定電壓時，燈泡會正常發光，所以閉合開關S、S2，調節滑動變阻器R的滑片P，使電流表示數I1=I額；②保持滑動變阻器滑片的位置不變，閉合開關S、S1，斷開開關S2，記下電流表示數I，為干路電流；此時通過電阻R0的電流為I R0=I-I額；此時，根據I＝U/R可得：UR0 =R0（I-I額）V ；③小燈泡的額定功率，根據P＝UI可得：表達式為P額＝R0（I-I額）I額W。答案：（1）如圖所示；（2）斷；（3）2.2；右（4）0.75；（5）①閉合開關S、S2，調節滑動變阻器R的滑片P，使電流表示數I1=I額；③R0（I-I額）I額 五、計算應用題（共25分）28. （6分）2017年5月23日，“蛟龍”號載人潛水器在世界最深處的馬里亞納海溝首潛告捷，如圖19所示，若將“蛟龍”號下潛看作直線運動，它在2h內下潛4km，“蛟龍”號重2×105N，海水的密度取1×103kg/m3. “蛟龍”號在下潛的過程中，求：（1）它下潛的平均速度；（2）它所受重力做功；（3）它到達4km處受到海水的壓強。【答案】（1）2km/h；（2）8×105J；（3）4.0×107Pa命題立意：力學綜合計算解析：本題考查了速度公式、做功公式和壓強公式的應用。（1）“蛟龍?zhí)?/span>”載人潛水器在下潛的過程中，下潛的平均速度根據v=S/t可得：v=4km/2h=2km/h（2）“蛟龍?zhí)?/span>”載人潛水器所受重力做功，根據W=FS可得：W=2×105N×4×103m=8×105J（3）“蛟龍?zhí)?/span>”載人潛水器到達4km處受到海水的壓強，根據p=ρgh可得：所受海水的壓強：p=ρgh=1.0×103kg/m3×10N/kg×4000m=4.0×107Pa答：（1）“蛟龍?zhí)?/span>”載人潛水器下潛的平均速度2km/h；（2）“蛟龍?zhí)?/span>”載人潛水器下潛的過程中，所受重力做功8×105J；（3）“蛟龍?zhí)?/span>”載人潛水器到達4km處受到海水的壓強為4.0×107Pa 29.（9分）如圖20甲所示的電路，電源電壓保持不變，R0為定值電阻。當滑動變阻器的滑片移動時，滑動變阻器的電功率P1隨其接入電路的阻值R1的變化圖像如圖20乙所示。求：（1）當電壓表的示數為4V，電流表的示數為2A時，滑動變阻器接入電路的阻值和它在1min內消耗的電能；（2）當滑動變阻器的電功率P1最大時，電流表和電壓表的示數；（3）R0的阻值。【答案】（1）2Ω；480J；（2）1.5A；6V；（3）4Ω命題立意：電學綜合計算 解析：本題考查了串并聯電路的特點和歐姆定律、電功率公式的靈活應用。關鍵是注意開關閉合、斷開時電路連接方式的辨別。由電路圖可知，R0與R1串聯，電壓表測R1兩端的電壓，電流表測電路中的電流； （1）當電壓表的示數為U1=4V，電流表的示數為I1=2A時，滑動變阻器接入電路的阻值，根據I=U/R可得：R1＇=U1/I1=4V/2A=2Ω滑動變阻器在1min內消耗的電能；根據W=UIt可得：W1=4V×2A×60s=480J（2）當滑動變阻器的電功率P1最大時，由P1～R1圖可知，P1mix=9W，此時，R1=4Ω；電流表的示數，根據I=U/R及P= U I可得：P=I2R電流表I2=P/R=9W/4Ω=2.25A2I=1.5A電壓表的示數，根據I=U/R可得：U=RI=4Ω×1.5A=6V（3）根據I=U/R可得：當U1=4V，電流表的示數為I0=I1=2A時，有：U電源=U1＋U0U電源=4V＋I(xiàn)0R0U電源=4V＋2 R0               ①當滑動變阻器的電功率P1最大時，U=6V，電流表的示數為I0=I=1.5A時，有：U電源=6V＋1.5R0               ②解①②式可得：R0=4Ω答：（1）滑動變阻器接入電路的阻值為2Ω和它在1min內消耗的電能為480J；（2）當滑動變阻器的電功率P1最大時，電流表的示數為1.5A和電壓表的示數為6V；（3）R0的阻值為4Ω。 30.（10分）圖21是利用電子秤監控水庫水位的模擬裝置，由長方體A和B、滑輪組、輕質杠杠CD、電子秤等組成。杠杠始終在水平位置平衡。已知OC:OD=1：2，A的體積為0.02m3，A重為400N，B重為150N，動滑輪重100N，不計繩重與摩擦（ρ水=1.0×103kg/m3）。求：（1）A的密度；（2）單獨使用該滑輪組在空氣中勻速提升A時的機械效率；（3）水位上漲到A的上表面時，A受到的浮力；（4）水位上漲過程中，電子秤所受的最大壓力。【答案】（1）2×103kg/m3；（2）80%；（3）200N；（4）100N命題立意：機械效率、密度及浮力的計算解析：本題考查了重力的計算、密度的計算、滑輪組繩子拉力的相關計算。（1）長方體A的質量,根據G=mg可得：m=G/g=400N/10N/kg=40kg所以長方體A的密度，根據ρ=m/V可得：ρ=40kg/0.02m3=2×103kg/m3（2）單獨使用該滑輪組在空氣中勻速提升A時，n=3,根據η=W有/W總×100%可得：機械效率η=Gh/（G動+G物）h×100%=400N/（100N+400N）×100%=80%（3）當水位上漲到A的上表面時，因?yàn)?/span>A浸沒水中，所以V排=VA，根據F=ρgV排可得：A受到的浮力：F浮=ρgV排=1.0×103kg/m3×10N/kg×0.02m3=200N（4）水位上漲過程中，因要求電子秤所受的最大壓力，即A浸沒水中，受到的浮力最大F浮=200Nn=3,根據力的平衡有：FC=（G動+G物-FA浮）/nFC=（100N+400N-200N）/3=100N根據相互作用力大小相等可知，A對C端拉力與C對A物體拉力大小相等，所以作用在杠桿C端的力，因杠桿始終在水平位置平衡，O為支點，根據F1L1= F2L2可得：FC L1=FDL2100N×OC=OD×FD解得：FD=100N×OC/OD=100N/2=50N對B物體受力平衡，所以電子秤受到B物體對它的最大壓力：F壓=FN=GB-FD=150N-50N=100N答：（1）A的密度為2×103kg/m3；（2）單獨使用該滑輪組在空氣中勻速提升A時的，機械效率為80%（3）當水位上漲到A的上表面時，A物體浸沒在水后所受浮力的大小為200N；（4）水庫中的水剛好浸沒物體A時，B物體對電子秤最大的壓力是100N。
