?2020年江蘇省南通市中考物理試題
學校:___________姓名：___________班級：___________考號：___________


1．“遙知不是雪，為有暗香來”詩人能遠遠感知是梅不是雪，是因為聞到梅花香味，“暗香來”說明
A．分子間有空隙 B．分子間有引力 C．分子間有斥力 D．分子是運動的
2．如圖，用濕手摩擦杯口發聲，若改變杯內水量可以改變聲音的（　?。?br />
A．響度 B．音調 C．音色 D．速度
3．行駛的汽車內，某時刻座位上的乘客突然向汽車行駛方向前傾，說明汽車正在
A．直行急剎車 B．直行急加速
C．向左急轉彎 D．向右急轉彎
4．來回搖動某種發電的手電筒，電筒內的磁體就會在線圈里面來回運動，使燈泡發光。下圖能反映其工作原理的是
A．
B．
C．
D．

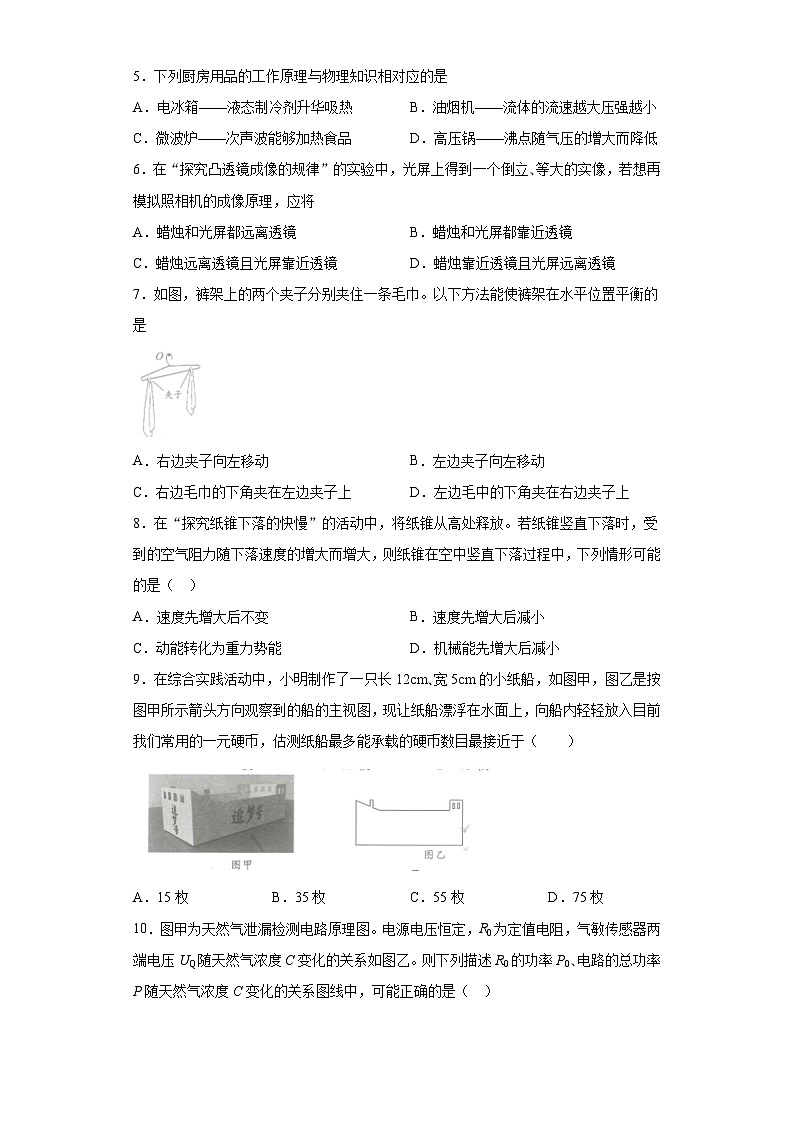

5．下列廚房用品的工作原理與物理知識相對應的是
A．電冰箱——液態制冷劑升華吸熱 B．油煙機——流體的流速越大壓強越小
C．微波爐——次聲波能夠加熱食品 D．高壓鍋——沸點隨氣壓的増大而降低
6．在“探究凸透鏡成像的規律”的實驗中，光屏上得到一個倒立?等大的實像，若想再模擬照相機的成像原理，應將
A．蠟燭和光屏都遠離透鏡 B．蠟燭和光屏都靠近透鏡
C．蠟燭遠離透鏡且光屏靠近透鏡 D．蠟燭靠近透鏡且光屏遠離透鏡
7．如圖，褲架上的兩個夾子分別夾住一條毛巾。以下方法能使褲架在水平位置平衡的是

A．右邊夾子向左移動 B．左邊夾子向左移動
C．右邊毛巾的下角夾在左邊夾子上 D．左邊毛中的下角夾在右邊夾子上
8．在“探究紙錐下落的快慢”的活動中，將紙錐從高處釋放。若紙錐豎直下落時，受到的空氣阻力隨下落速度的増大而增大，則紙錐在空中豎直下落過程中，下列情形可能的是（ ）
A．速度先增大后不變 B．速度先增大后減小
C．動能轉化為重力勢能 D．機械能先増大后減小
9．在綜合實踐活動中，小明制作了一只長12cm?寬5cm的小紙船，如圖甲，圖乙是按圖甲所示箭頭方向觀察到的船的主視圖，現讓紙船漂浮在水面上，向船內輕輕放入目前我們常用的一元硬幣，估測紙船最多能承載的硬幣數目最接近于（　?。?br />
A．15枚 B．35枚 C．55枚 D．75枚

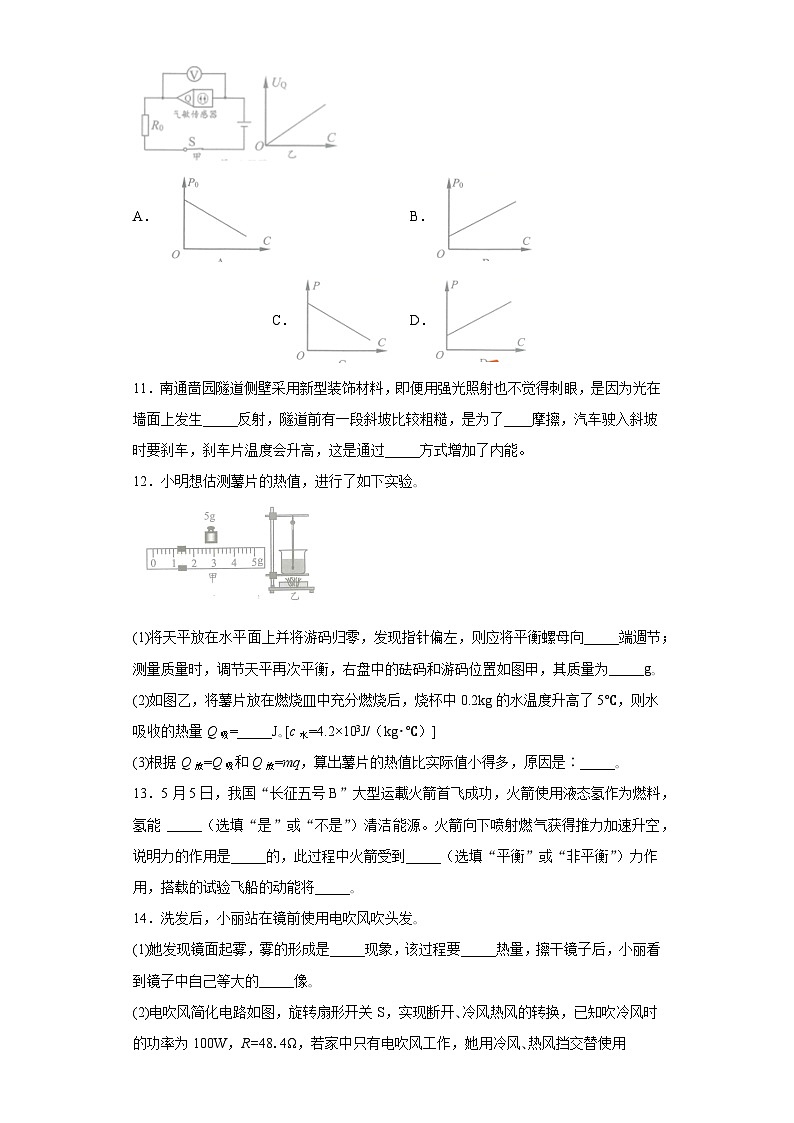

10．圖甲為天然氣泄漏檢測電路原理圖。電源電壓恒定，R0為定值電阻，氣敏傳感器兩端電壓UQ隨天然氣濃度C變化的關系如圖乙。則下列描述R0的功率P0?電路的總功率P隨天然氣濃度C變化的關系圖線中，可能正確的是（ ）

A． B． C． D．
11．南通嗇園隧道側壁采用新型裝飾材料，即便用強光照射也不覺得刺眼，是因為光在墻面上發生_____反射，隧道前有一段斜坡比較粗糙，是為了____摩擦，汽車駛入斜坡時要剎車，剎車片溫度會升高，這是通過_____方式增加了內能。
12．小明想估測薯片的熱值，進行了如下實驗?

(1)將天平放在水平面上并將游碼歸零，發現指針偏左，則應將平衡螺母向_____端週節；測量質量時，調節天平再次平衡，右盤中的砝碼和游碼位置如圖甲，其質量為_____g?
(2)如圖乙，將薯片放在燃燒皿中充分燃燒后，燒杯中0.2kg的水溫度升高了5℃，則水吸收的熱量Q吸=_____J?[c水=4.2×103J/（kg?℃）]
(3)根據Q放=Q吸和Q放=mq，算出薯片的熱值比實際值小得多，原因是∶_____?
13．5月5日，我國“長征五號B”大型運載火箭首飛成功，火箭使用液態氫作為燃料，氫能 _____（選填“是”或“不是”）清潔能源?；鸺蛳聡娚淙細猥@得推力加速升空，說明力的作用是_____的，此過程中火箭受到_____（選填“平衡”或“非平衡”）力作用，搭載的試驗飛船的動能將_____?
14．洗發后，小麗站在鏡前使用電吹風吹頭發?
(1)她發現鏡面起霧，霧的形成是_____現象，該過程要_____熱量，擦干鏡子后，小麗看到鏡子中自己等大的_____像?
(2)電吹風簡化電路如圖，旋轉扇形開關S，實現斷開?冷風熱風的轉換，已知吹冷風時的功率為100W，R=48.4Ω，若家中只有電吹風工作，她用冷風?熱風擋交替使用5mim，標有“1200imp/kW?h”的電能表指示燈閃爍90次，則電吹風消耗_____J的電能，使用熱風擋的時間為_____ min?

15．小明想測量校園里一塊長方體校訓石對水平地面的壓強?他找到一些與其材質相同的小石塊，用測力計?燒杯?水?細線和卷尺等進行如下實驗：（g取10N/kg）

(1)使用彈簧測力計前，應檢查指針是否指在____；
(2)由圖示操作，測出小石塊受到的浮力F浮=____N；
(3)計算出小石塊的密度____kg/m3；
(4)測出校訓石的長?寬?高分別為5m?1m?2m，則校訓石對水平地面的壓強=____Pa；
(5)校訓石與地面接觸的右下角是缺損的，則他測算出的壓強比實際壓強____?
16．按題目要求作圖:
(1)如圖甲，請畫出雞蛋在水中下沉時的受力示意圖；

(2)如圖乙，請作出入射光線在玻璃磚AC面上的反射光線和大致的折射光線；

(3)如圖丙，請用筆畫線代替導線將兩孔插座?電燈和開關分別接入電路。

17．如圖，塔式起重機上的滑輪組將重為1.2104N的重物勻速吊起2m時，滑輪組的機械效率為80%，g取10N/kg。

(1)求提升重物做的有用功；
(2)求繩端的拉力；
(3)若動滑輪的質量為40kg，求克服摩擦和鋼絲繩重所做的功。
18．如圖，電源電壓為12V，燈泡L的規格為“6V　3W”，滑動變阻器R1上標有“20Ω 1A”，，電流表量程為。將開關S閉合，S1?S2斷開，調節變阻器使燈泡正常發光?
(1)求燈泡正常發光時的電阻；
(2)求滑動變阻器10s內消耗的電能；
(3)將開關S、S1、S2都閉合，移動滑片P且電路安全，求R1與R2功率之比的最大值。

19．小明探究鉛筆芯的電阻大小與長度的關系時，找來一支鉛筆芯，測量其長度并用兩枚金屬回形針夾住其兩端進行實驗。
(1)圖甲是測鉛筆芯電阻的電路，請用筆畫線代替導線將其連接完整。_____

①閉合開關，發現兩電表均無示數，為排查故障他將電壓表改接在變阻器兩端，發現電壓表有示數，則電路故障可能是____?
②排除故障，移動滑片P，電流表示數為0.14A時，電壓表示數如圖乙，為____V，測出的電阻為____Ω?
(2)移動回形針，改變并測量鉛筆芯接入電路的長度，實驗時發現電流表損壞，他又設計了圖丙電路測量電阻。
①正確連好電路，閉合開關S，將開關S1先撥至b，移動滑動變阻器滑片P，使電壓表示數為U。
②再將S1撥至a，調節電阻箱旋鈕至圖丁位置，觀察到電壓表示數略大于U，他把“×1”擋的旋鈕又旋了一格，發現電壓表示數略小于U，此時他_____（選填“應”或“不應”）再調節滑動變阻器，以使電壓表的示數恰好為U。

③推斷鉛筆芯接入電路的阻值_____（填寫范圍）。
(3)小明由上述兩次實驗，得出鉛筆芯電阻與長度的關系，請評價他在探究過程中的不足之處∶______?
20．學習小組用側壁扎有小孔的長塑料瓶做“探究液體壓強特點”的實驗時，發現每次小孔中水的流量Q（單位時間內噴出水的體積）不同?水的流量與哪些因素有關，大家提出以下猜想?
猜想1∶與小孔的形狀有關；
猜想2∶與小孔距水面的深度h有關；
猜想3∶與小孔的橫截面積S有關；

(1)為驗證猜想1，他們在三個相同塑料瓶側壁的同一位置各扎一個小孔，三孔形狀如圖甲所示，在小孔處安裝閥門和流量計（測流量的儀器）。將瓶中均裝滿水，打開閥門，測出流量。此步驟存在的問題是_____?
(2)肯定猜想1后，為探究猜想2，他們在同一塑料瓶的不同位置，分別開相同的圓孔進行實驗∶
①下表是實驗中測得的數據，請在圖乙中描點作出流量Q與小孔深度的平方根的關系圖線，表格中第3次流量Q=_____。

②進一步分析，他們認為深度影響流量的原因是深度越大，液體壓強越_____，噴出小孔的水流速也越大。
(3)對于猜想3，大家認為是正確的。為進一步探究流量Q與小孔橫截面積S之間的定量關系，老師畫了圖丙所示的水柱模型，其中v表示水從小孔流出的速度，l表示時間t內流出水柱的長度，S表示小孔的橫截面積。

①根據流量定義并結合模型，推導流量Q與流速v?面積S的關系式∶Q=____；
②通常情況下，噴泉豎直向上噴出的水柱在上升階段粗細并不均勻，則噴出水柱在空中上端較____ （選填“粗”或“細”）?
21．閱讀短文，回答問題?
智能防疫機器人
我國研制的某款智能防疫機器人，具有自主測溫?移動?避障等功能?
機器人利用鏡頭中的菲涅爾透鏡將人體輻射的紅外線聚集到探測器上，通過處理系統轉變?yōu)闊釄D像，實現對人群的體溫檢測。當發現超溫人員，系會自動語音播報，并在顯示屏上用紅色框標注人的臉部?
機器人利用磁敏電阻等器件來監控移動速度，控制驅動電機運轉，圖甲為控制電機運轉的原理電路，U為輸入電壓，RB為磁敏電阻，阻值隨外加磁場強弱的變化而改變?

機器人為有效避障，在移動過程中會發射?接收超聲波（或激光）來偵測障礙物信息，當感知到前方障礙物時，機器人依靠減速器進行減速，并重新規劃行駛路線?
下表為機器人的部分參數，“電池比能量”為單位質量的電池所能輸出的電能；“減速器的減速比”為輸入轉速與輸出轉速的比值?

(1)機器人在行進過程中遇到玻璃等透明障礙物時，利用____（選填“超聲波”或“激光”）才能較好感知到障礙物：以移動機器人為參照物，障礙物是____的?
(2)下列關于機器人的說法中，錯誤的是____?
A．菲涅爾透鏡的作用相當于凹透鏡
B．菲涅爾透鏡接收的是人體輻射出的電磁波
C．圖甲中電磁鐵的上端為N極
D．機器人發現體溫38℃的人會語音報警并識別
(3)若機器人以最大速度沿水平路面勻速直線運動7min，此過程中機器人受到的阻力為____N，消耗的電能占電池所能輸出總電能的____ %。
(4)控制電機運轉的磁敏電阻阻值隨磁場強弱變化的圖線如圖乙，當磁敏電阻在正常工作區時，即使圖甲電路中輸入電壓U發生改變，R1兩端電壓U1都能維持在某一定值附近微小變化，從而使控制電路中的電機穩定轉動，則磁敏電阻的正常工作區對應圖中_____（選填“ab”或“bc”）段，己知無磁場時RB阻值為200Ω，R1的阻值為400Ω，線圈電阻忽略不計當U為24V時，處在磁場中的RB電功率為0.32W，則R1兩端的電壓U1是_____V。

(5)圖丙是機器人測速系統的部分裝置簡化圖，磁敏電阻轉速傳感器安裝在驅動電機旋轉齒輪的外側，當傳感器對準齒輪兩齒間隙時，電纜輸出電流為0。某次當驅動電機的齒輪勻速轉動時，電纜輸出如圖丁所示周期性變化的電流，則1s內對準傳感器的齒間隙共有_____個；若此時機器人遇到障礙物，減速器啟動，則經減速器降速后的齒輪轉速為_____ r/min。



參考答案
1．D
【解析】
【分析】
【詳解】
在遠處就能聞到梅花的香味，是因為梅花中含有香味的分子在不斷的運動，飄入到人的鼻孔中，說明了分子在不斷地運動。
故選D。
2．B
【解析】
【分析】
【詳解】
用濕手摩擦杯口發聲，若改變杯內水量，則水的振動頻率會發生變化，改變的是聲音的音調。
故選B。
3．A
【解析】
【分析】
【詳解】
A．直行急剎車，乘客上半身由于慣性會保持原來運動狀態，所以會向汽車行駛方向前傾，故A項符合題意；
B．直行急加速，乘客下半身隨汽車加速運動，而上半身由于慣性會保持原來的運動狀態，所以會向后傾，故B項不符合題意；
CD．向左急轉彎或向右急轉彎時，由于慣性上半身會向右傾或左傾，故CD項不符合題意。
故選A。
4．C
【解析】
【分析】
【詳解】
A．手搖式電筒是利用電磁感應現象制成的，磁鐵在線圈中來回運動，使線圈切割磁感線，從而產生了感應電流，使小燈泡發光；驗電器的原理是電荷間的作用規律，與手搖電筒的制成原理無關，故A不符合題意；
B．閉合開關，小磁針發生偏轉，說明通電導體周圍具有磁場，與手搖電筒的制成原理無關，故B不符合題意；
C．圖中導體在磁場中做切割磁感線運動時，電路中產生了感應電流（可以從電流表指針發生偏轉來體現），這是電磁感應現象，與手搖電筒的制成原理相符合，故C符合題意；
D．此圖反映了通電導體在磁場中受到力的作用，與手搖電筒的制成原理無關，故D不符合題意。
故選C。
5．B
【解析】
【分析】
【詳解】
A．電冰箱是利用液態制冷劑在冷凍室汽化吸熱，在冰箱外液化放熱，將冰箱內的熱量帶到冰箱外工作的，故A項不符合題意；
B．油煙機應用的物理知識是流體的流速越大壓強越小的原理,故B項符合題意；
C．微波爐是利用電磁波中的微波加熱食物的，故C項不符合題意；
D．高壓鍋應用了液體的沸點隨氣壓的増大而增大的原理，故D項不符合題意。
故選B。
6．C
【解析】
【分析】
【詳解】
根據凸透鏡成實像時，遵循物近像遠像變大的特點知道，若想再模擬照相機的成像原理，即要得到縮小的實像，應增大物距，減小像距，則讓蠟燭遠離透鏡，同時讓光屏靠近透鏡。
故選C。
7．D
【解析】
【分析】
【詳解】
AB．由圖可知，褲架左低右高，說明左端較重，所以應將左邊或右邊的夾子向右移動，故AB項不符合題意；
C．右邊毛巾的下角夾在左邊夾子上，相當于給左端增加重物，右端減小重物，使左端更重，故C項不符合題意；
D．左邊毛中的下角夾在右邊夾子上，相當于給左端減小重物，右端減小重物，使左端變輕，褲架在水平位置平衡，故D項符合題意。
故選D。
8．A
【解析】
【分析】
【詳解】
AB．紙錐豎直下落時，受到的空氣阻力隨下落速度的増大而增大，開始下落時重力大于阻力，合力向下，所以下落速度增大，當受到的空氣阻力增大到與重力相等時，合力為零，紙錐下落的速度不變，故A項符合題意，B不符合題意；
C．紙錐剛開始加速下落時一部分重力勢能轉化為動能，當紙錐勻速下落時，重力勢能減小，動能不變，重力勢能轉化為其它形式的能，故C項不符合題意；
D．紙錐下落過程中，有空氣阻力作用，所以機械能一直減小，故D項不符合題意。
故選A。
9．D
【解析】
【分析】
【詳解】
由圖可知，紙船的高度約為其長度的一半，所以紙船高約6cm；紙船在水面上漂浮，其排開水的體積最大值接近船的體積

紙船排開水的體積達到最大值時，受到的浮力最大

紙船漂浮，其受到的浮力等于船和硬幣的總重力，由于紙船的重力很小可忽略不計，故紙船受到的浮力近似等于硬幣的總重力

一枚一元硬幣的質量約為5g，其重力

紙船最多能承載的硬幣數目

故選D。
10．C
【解析】
【分析】
【詳解】
由圖乙可知，氣敏傳感器兩端電壓隨天然氣濃度增大而增大，說明氣敏傳感器的電阻隨濃度的增大而增大。
AB．R0的功率可表示為

氣敏傳感器兩端電壓與天然氣濃度為線性關系，而R0的功率與氣敏傳感器兩端電壓不是線性關系，所以R0的功率與天然氣濃度為非線性關系，故AB項不符合題意；
CD．濃度的增大時，氣敏傳感器的電阻隨之增大，電路中電流減小，總功率減小，故C項符合題意，D項不符合題意。
故選C。
11．漫 增大 做功
【解析】
【分析】
【詳解】
[1]發生漫反射時，反射光線會射向各個方向，故即便用強光照射也不覺得刺眼，是因為光在墻面上發生漫反射。
[2]斜坡比較粗糙，是為了增大摩擦，減小汽車下坡時的速度。
[3]剎車時，剎車塊和車輪上的鼓輪摩擦產生熱量，這是通過做功的方式增加了剎車片的內能。
12．右 6.2 4.2×103J 薯片燃燒放出的熱量沒有完全被水吸收
【解析】
【分析】
【詳解】
(1)[1]天平放在水平面上并將游碼歸零，發現指針偏左說明天平左側較重，應將平衡螺母向右調。
[2]由圖甲可知，薯片的質量為

(2)[3]水吸收的熱量為

(3)[4]薯片燃燒放出的熱量沒有完全被水吸收。
13．是 相互 非平衡力 增大
【解析】
【分析】
【詳解】
[1]氫的燃燒物為水，對環境無污染，是清潔能源。
[2]火箭向下噴射燃氣，同時燃氣對火箭向上的推力作用，說明力的作用是相互的。
[3]火箭加速升空過程，運動狀態變化受非平衡力作用。
[4]火箭加速升空過程，速度越來越大，飛船的動能將增大。
14．液化 放 虛 2.7×105 4
【解析】
【分析】
【詳解】
(1)[1][2]空氣中的熱的水蒸氣遇到冷的鏡面液化為液態的小水滴附著在鏡面上形成霧，此過程放熱。
[3]平面鏡成的像是反射光線的反向延長線會聚于一點形成的，所以，擦干鏡子后，小麗看到鏡子中自己等大的虛像?
(2)[4]根據題意知道，電路消耗1kW?h電能，指示燈閃爍1200次，工作指示燈閃爍了90次消耗的電能

[5]由知道，電熱絲的功率

即吹熱風時的功率
P熱=100W+1000W=1100W
設熱風檔時間為t1 ，則冷風檔時間為
t2 =300s-t1
由 知道，
P熱 t1 +P冷 （300s-t1）=2.7×105 J
解得使用熱風檔時間
t1=240s=4min
15．零刻度 1 偏小
【解析】
【分析】
【詳解】
(1)[1]使用彈簧測力計前，應檢查指針是否指在零刻度線，如果沒有，需要校零。
(2)[2]小石塊受到的浮力

(3)[3]石塊的重力等于空氣中稱量時彈簧測力計的示數，所以石塊的質量

石塊在水中浸沒，其體積等于被它排開的水的體積

小石塊的密度

(4)[4]校訓石為形狀規則、密度均勻的長方體，它對地面的壓強可以利用液體壓強的公式來計算

(5)[5]若校訓石與地面接觸的右下角有缺損，則他測算出的壓強比實際壓強偏小。
16．(1) (2) (3)
【解析】
【分析】
【詳解】
(1)重力的方向豎直向下，浮力的方向豎直向上，因為鐵球下沉，所以重力大于浮力，根據力的示意圖的畫法，如圖所示：

(2) 過AC面入射點作出法線，根據反射角等于入射角在法線的另一側畫出反射光線；在空氣中法線的另一側作出折射光線，注意折射角大于入射角，如圖所示：

(3) 燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故，既能控制燈泡，又能更安全；兩孔插座的接法：左孔接零線，右孔接火線；如圖所示：

17．(1) 2.4×104J；(2) 5×103N；(3) 5.2×103J
【解析】
【分析】
【詳解】
(1)提升重物做的有用功
W有=Gh=1.2×104N×2m=2.4×104J
提升重物做的有用功為2.4×104J。
(2)由圖可知，n=3，則繩端移動的距離
s=nh=3×2m=6m
由η=可得總功
W總===3×104J
繩端的拉力
F===5×103N
繩端的拉力為5×103N。
(3)由W有+W額=W總可得，額外功
W額=W總?W有=3×104J ?2.4×104J =6×103J
克服動滑輪重力所做的額外功
W動=G動h=m動gh=40kg10N/kg2m=800J
克服摩擦和鋼絲繩重所做的功
W′= W額? W動=6×103J-800J =5.2×103J
克服摩擦和鋼絲繩重所做的功為5.2×103J。
答：(1)提升重物做的有用功為2.4×104J；
(2) 繩端的拉力為5×103N；
(3) 克服摩擦和鋼絲繩重所做的功為5.2×103J。
18．(1)；(2)；(3)
【解析】
【分析】
【詳解】
(1)由燈泡的銘牌可知燈泡正常發光時的電阻

(2)將開關S閉合，S1?S2斷開時，滑動變阻器R1和燈泡L串聯，此時燈泡正常發光；滑動變阻器R1中的電流和燈泡L的電流相等

滑動變阻器R1的兩端電壓

滑動變阻器10s內消耗的電能

(3)當開關S、S1、S2都閉合時，燈泡L被短路，此時為定值電阻R2和滑動變阻器R1并聯；R2的電流和電壓不會發生變化，所以R2的功率為定值；滑動變阻器R1的電壓為定值，當R1的電流最大時，R1的功率達到最大值，此時R1與R2功率之比最大。R2的電流

電流表測量的是干路電流，由電流表的量程可知滑動變阻器R1的最大電流

R1與R2功率之比的最大值

答：(1)燈泡正常發光時的電阻為；
(2)滑動變阻器10s內消耗的電能為；
(3)將開關S、S1、S2都閉合，移動滑片P且電路安全，R1與R2功率之比的最大值為。
19． 滑動變阻器斷路 2.8V 20 不應 14Ω~15Ω 見解析
【解析】
【分析】
【詳解】
(1)[1]電源為2節干電池，電壓小于3V，所以電壓表量程應選0~3V的量程，電壓表與鉛筆芯并聯，鉛筆芯串聯接入電路。連接電路如圖所示：

①[2]閉合開關，電流表無示數說明電路斷路，電壓表接在鉛筆芯兩端無示數，而接在滑動變阻器兩端有示數，說明滑動變阻器斷路。
②[3]電壓表的量程為0~3V，分度值為0.1V，所以圖乙中電壓表的示數為2.8V。
[4]由歐姆定律可知電阻為

(2) ②[5]應用等效法測電阻時，滑動變阻器的電阻應該保持不變，使S1接b時鉛筆芯兩端電壓與S1接a時電阻箱兩端電壓相等，即分壓效果相等，電阻箱的電阻等于鉛筆芯電阻。所以實驗時不應該移動滑動變阻器。
[6]圖丙中電阻箱的阻值為15Ω，觀察到電壓表示數略大于U，他把“×1”擋的旋鈕又旋了一格，發現電壓表示數略小于U，則由串聯分壓規律可知此時電阻箱阻值變小，即電阻箱的阻值調為14Ω，所以鉛筆芯接入電路的阻值為14Ω~15Ω。
(3)[7]實驗次數太少，具有偶然性。
20．沒有控制小孔的橫截面積相同 ，45 大 粗
【解析】
【分析】
【詳解】
(1)[1]要探究水的流量與小孔的形狀的關系，應控制小孔的大小相同，由圖甲知三個小孔的大小不同，故此步驟存在的問題是沒有控制小孔的橫截面積相同。
(2)①[2]由表格中數據可得流量Q與小孔深度的平方根成正比，即

流量Q與小孔深度的平方根的關系圖像如下圖

根據圖像可知，表格中第3次流量
。
②[3]由液體壓強的特點知，液體深度越大，液體壓強越大，噴出小孔的水流速也越大。
(3)[4]流量是表示單位時間內通過某一橫截面的流體的體積，由圖丙所示的水柱模型，水柱的長度l=vt，水柱體積為
V=Sl=Svt
則流量Q與流速v?面積S的關系式為

[5]任意橫截面的流量相等，下端水柱速度較上端水柱的速度大，由Q=Sv，（S為水柱截面積，v為水柱中水的流速）可知，上端水柱截面積較大。
21．超聲波 運動 A 240 3.33 ab 16 100 10
【解析】
【分析】
【詳解】
(1)[1]激光可以在透明介質中傳播，超聲波遇到障礙物會反射從而被機器人接收到，故機器人在行進過程中遇到玻璃等透明障礙物時，利用超聲波才能較好感知到障礙物。
[2]機器人在運動的過程中，障礙物相對于機器人的位置發生了改變，所以以移動機器人為參照物，障礙物是運動的。
(2)[3]由題意可知菲涅爾透鏡對光線有會聚作用，所以它相當于凸透鏡，所以A錯誤、符合題意，故選A。
(3)[4]驅動電機的機械功率

機器人以最大速度沿水平路面勻速直線運動時，其受到的阻力和驅動電機的牽引力相等

[5]機器人以最大速度沿水平路面勻速直線運動7min，其消耗的電能

電池所能輸出的總電能

消耗的電能占電池所能輸出總電能的百分比

(4)[6]由題意可知，磁敏電阻在正常工作區時，其電阻的變化阻很小，所以控制電路兩端電壓相對較穩定，所以磁敏電阻的正常工作區對應圖中ab段。
[7]R1和RB串聯，當U為24V時，通過RB的電流

此時RB的電功率為0.32W，可得

解上式可得

由于磁敏電阻的正常工作時，其電阻變大不大，故由題意可得此時

R1和RB串聯，由串聯電路的分壓原理可得

解上式可得

(5)[8]由丁圖可知，10ms內對準傳感器的齒間隙為1個，則1s內對準傳感器的齒間隙共有

即：1s內對準傳感器的齒間隙共有100個。
[9]由丙圖可知驅動電機的齒輪間隙共有20個，也就是說驅動電機的轉速為，若以分鐘為單位，其轉速為

減速器的減速比為，故經減速器降速后的齒輪轉速為。
