2023年河南省商丘市虞城縣中考物理三模試卷（b卷）

這是一份2023年河南省商丘市虞城縣中考物理三模試卷（b卷），共15頁。試卷主要包含了填空題，選擇題，作圖題，實驗探究題，綜合應用題等內容，歡迎下載使用。
?2023年河南省商丘市虞城縣中考物理三模試卷（B卷）
一、填空題（本題共6小題，每空1分，共14分）
1．（2分）部分智能手機有智慧語音功能，手機主人說出已錄入的“喚醒詞”就可以喚醒手機，這利用了聲音特性中的 　 　；利用手機播放音樂，聲音過大時，手機會提醒“音量過大，可能會吵到別人”，這是從噪聲的 　 　（選填“產生”“傳播”或“接收”）環節進行噪聲防治。
2．（2分）人們在晾曬衣物時，為了使衣物盡快晾干，通常將濕衣服展開，放在太陽下的通風處，這樣可以加快衣服上水分的 　 　。在寒冷的冬季，冰凍的濕衣服也能逐漸“晾”干，該過程發生的物態變化是 　 　。
3．（2分）雨過天晴，地面水中出現天安門美麗的“倒影”（如圖 ）“倒影”是由于 　 　形成的天安門的虛像，像的大小與天安門 　 　。

4．（3分）尊老愛幼是中華民族的傳統美德。如圖為一款專為老年人設計的指甲剪，在上方加裝了一個小凸透鏡，指甲通過放大鏡成 　 　的虛像，以便老年人能看清指甲。指甲剪上磨指甲的金屬磨 甲片表面有粗糙的條紋，是為了 　 　。使用指甲剪剪指甲時，手指在a端施加較小的力，就可以使b端刀口對指甲產生巨大的力，輕松剪斷指甲，這是利用了 　 　原理。

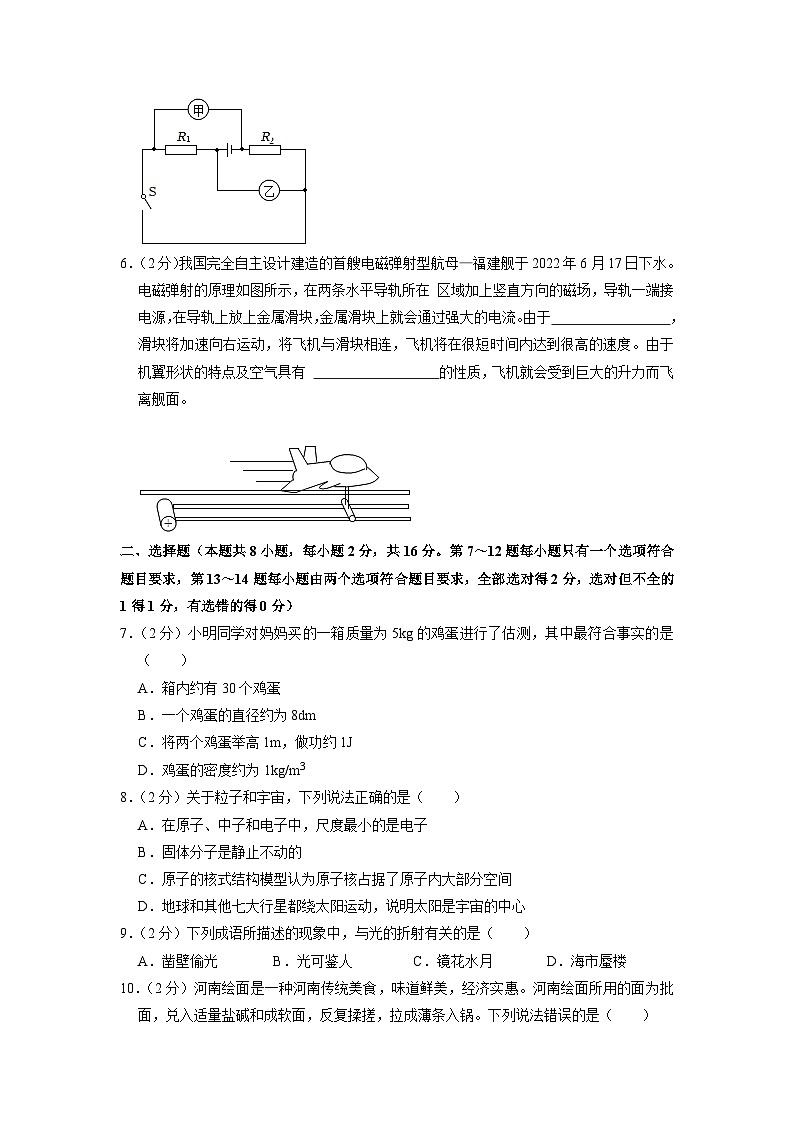

5．（3分）如圖所示的電路中，甲、乙為兩只相同的電壓表或電流表。若斷開開關S，甲、乙兩表示數之比為1：2，則兩表均為 　 　表，此時R1與R2　 　聯；更換兩表種類，閉合開關，兩表均有示數，此時甲、乙兩表示數之比為 　 　。
?

6．（2分）我國完全自主設計建造的首艘電磁彈射型航母—福建艦于2022年6月17日下水。電磁彈射的原理如圖所示，在兩條水平導軌所在 區域加上豎直方向的磁場，導軌一端接電源，在導軌上放上金屬滑塊，金屬滑塊上就會通過強大的電流。由于　 　，滑塊將加速向右運動，將飛機與滑塊相連，飛機將在很短時間內達到很高的速度。由于機翼形狀的特點及空氣具有 　 　的性質，飛機就會受到巨大的升力而飛離艦面。
?

二、選擇題（本題共8小題，每小題2分，共16分。第7～12題每小題只有一個選項符合題目要求，第13～14題每小題由兩個選項符合題目要求，全部選對得2分，選對但不全的1得1分，有選錯的得0分）
7．（2分）小明同學對媽媽買的一箱質量為5kg的雞蛋進行了估測，其中最符合事實的是（　?。?br /> A．箱內約有30個雞蛋
B．一個雞蛋的直徑約為8dm
C．將兩個雞蛋舉高1m，做功約1J
D．雞蛋的密度約為1kg/m3
8．（2分）關于粒子和宇宙，下列說法正確的是（　?。?br /> A．在原子、中子和電子中，尺度最小的是電子
B．固體分子是靜止不動的
C．原子的核式結構模型認為原子核占據了原子內大部分空間
D．地球和其他七大行星都繞太陽運動，說明太陽是宇宙的中心
9．（2分）下列成語所描述的現象中，與光的折射有關的是（　　）
A．鑿壁偷光 B．光可鑒人 C．鏡花水月 D．海市蜃樓
10．（2分）河南繪面是一種河南傳統美食，味道鮮美，經濟實惠。河南繪面所用的面為批面，兌入適量鹽堿和成軟面，反復揉搓，拉成薄條入鍋。下列說法錯誤的是（　?。?br /> A．揉搓面團時，面團既是受力物體也是施力物體
B．面團被拉成薄面條，力改變了面團的運動狀態
C．面條入鍋水沸騰后，改用小火，無論用大火或小火水溫都保持不變
D．上桌后，很遠就能聞到繪面的香味，是由于分子在不停地做無規則運動

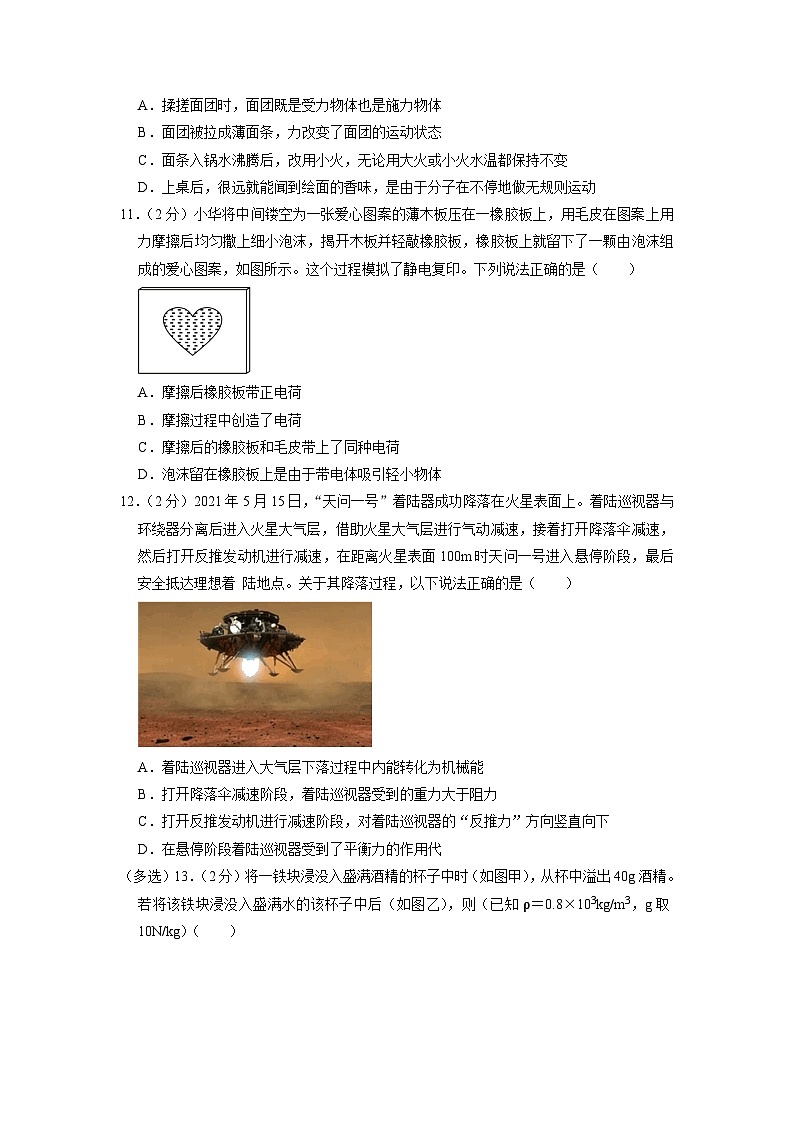

11．（2分）小華將中間鏤空為一張愛心圖案的薄木板壓在一橡膠板上，用毛皮在圖案上用力摩擦后均勻撒上細小泡沫，揭開木板并輕敲橡膠板，橡膠板上就留下了一顆由泡沫組成的愛心圖案，如圖所示。這個過程模擬了靜電復印。下列說法正確的是（　?。?br />
A．摩擦后橡膠板帶正電荷
B．摩擦過程中創造了電荷
C．摩擦后的橡膠板和毛皮帶上了同種電荷
D．泡沫留在橡膠板上是由于帶電體吸引輕小物體
12．（2分）2021年5月15日，“天問一號”著陸器成功降落在火星表面上。著陸巡視器與環繞器分離后進入火星大氣層，借助火星大氣層進行氣動減速，接著打開降落傘減速，然后打開反推發動機進行減速，在距離火星表面100m時天問一號進入懸停階段，最后安全抵達理想著 陸地點。關于其降落過程，以下說法正確的是（　?。?br />
A．著陸巡視器進入大氣層下落過程中內能轉化為機械能
B．打開降落傘減速階段，著陸巡視器受到的重力大于阻力
C．打開反推發動機進行減速階段，對著陸巡視器的“反推力”方向豎直向下
D．在懸停階段著陸巡視器受到了平衡力的作用代
（多選）13．（2分）將一鐵塊浸沒入盛滿酒精的杯子中時（如圖甲），從杯中溢出40g酒精。若將該鐵塊浸沒入盛滿水的該杯子中后（如圖乙），則（已知ρ＝0.8×103kg/m3，g取10N/kg）（　?。?br /> ?

A．溢出水的質量是40g
B．鐵塊受到的浮力為0.5N
C．水對杯子底部的壓強大于酒精對杯子底部的壓強
D．圖乙中杯子對水平桌面的壓強等于圖甲中杯子對桌面的壓強
（多選）14．（2分）家在農村的小強設計了一個可自動注水的黃牛飲水池，其簡化電路如圖所示，電源電壓一定?？刂齐娐分?，R為壓敏電阻，其阻值隨壓力的增大而減小，R0為定值電阻。閉合開關S1、S2，當池中水位上升到一定高度時，觸點分離，工作電路斷開，注水裝置自動停止注水。當池中水位下降到一定位置時，觸點連接，工作電路接通，注水裝置自動開始注水。關于該電路，下列說法正確的是（　?。?br /> ?

A．水位上升時，通過 R0的電流會變小
B．水位上升時，電磁鐵磁性變強
C．水位上升時，R兩端的電壓會增大
D．水位上升時，R0的電功率變大
三、作圖題（本題共2小題，每小題2分，共4分）
15．（2分）列車停在平直軌道上，小華面前的小桌上放了一個蘋果，列車啟動后，小華看到蘋果仍靜止在桌面上。請你在圖中畫出此時蘋果的受力示意圖。
?

16．（2分）請用筆畫線代替導線，按照安全用電的要求，將圖中的節能燈、控制節能燈的開關及三孔插座接入家庭電路中。
?

四、實驗探究題（本題共3小題，第17題4分，第18題6分，第19題9分，共19分）
17．（4分）實驗小組用如圖甲所示裝置“探究冰熔化時溫度的變化規律”。
?
（1）實驗中某時刻溫度計的示數如圖乙所示，此時碎冰的溫度是 　 　℃。
（2）熔化過程中試管中的碎冰逐漸變少，此過程碎冰吸收熱量，溫度 　 　；
（3）實驗中同學們根據實驗數據，繪出了其溫度隨時間變化的圖像，如圖丙所示，在第5min時物質處于 　 　態（選填“固”“液”或“固液共存”）；比較圖丙中的AB段與CD段可知：物質在AB段的比熱容 　 　（選填“大于”“小于”或“等于”）在CD段的比熱容。
18．（6分）小明利用實驗探究“影響液體內部壓強大小的因素”，其操作如下：
?
（1）實驗前，用手指按壓探頭的橡皮膜，發現U形管中的液面升降靈活，說明該裝置 　 ?。ㄟx填“漏氣”或“不漏氣”）。若沒有按壓橡皮膜時，U形管兩側液面就存在高度差（如圖所示），他接下來的操作是 　 　。
（2）實驗中是通過觀察 　 　來反映液體壓強大小的。
（3）分析圖中B、C、D三圖的實驗現象可得出結論：在同種液體內部的同一深度，向各個方向的壓強 　 　。
（4）分析圖B和圖E的實驗現象，得出結論：同種液體中，液體壓強隨液體深度的增加而 　 　。
（5）分析圖E和圖F的實驗現象，得出結論：在深度相同時，液體的 　 　越大，壓強越大。
19．（9分）在“探究通過導體的電流與電阻的關系”實驗中，小明所選電源電壓為3.0V，所選定值電阻阻值分別為5Ω、10Ω、15Ω、20Ω、30Ω，滑動變阻器（10Ω 1A）、電壓表和電流表各一只。
?
（1）請用筆畫線代替導線，完成圖甲中實物電路的連接。
（2）完成電路連接后，閉合開關前，滑動變阻器的滑片應置于 　 　端（選填“左”或“右”）。
（3）實驗時小明設計的表格如下，他的實驗?zāi)康氖翘骄?　 　一定時，通過導體的電流與 　 　的關系。
實驗次數
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A





?（4）圖乙是第2次實驗時電流表的示數，示數為 　 　A；當他進行第3次實驗時，應將滑動變阻器的滑片向 　 　適當滑動。
（5）當其中某個定值電阻接入電路時，無論怎么滑動變阻器的滑片都無法滿足實驗條件，這個定值電阻的阻值為 　 　Ω。
（6）小明根據實驗數據描繪出了如圖丙所示的圖像，可以得出結論：　 　。
五、綜合應用題（本題共2小題，第20題8分，第21題9分，共17分）
20．（8分）目前我國汽車保有量超3億輛，汽車已經成為現代生活不可或缺的一部分。?
（1）圖1是汽車的剎車結構示意圖，這是 　 　（選填“省力”“費力”或“等臂”）杠桿。
（2）一般家用小汽車為汽油機，有四個工作沖程，如圖2所示的工作沖程將 　 　能轉化為 　 　能。
（3）某小汽車以72km/h的速度在平直公路上勻速行駛100km，消耗了汽油6L，汽車發動機功率為12kW，已知汽油的熱值為q＝4.6×107J/kg，汽油的密度為ρ＝0.7×103kg/m3。該汽車勻速行駛100km過程中，發動機所做的功為多大？發動機的效率為多大？（百分號前保留整數）
（4）若質量和外形完全相同的純電動汽車在平直公路上勻速行駛時，每百千米耗電30kW?h，若電價為0.6元/kW?h，汽油價格為8.0元/L，每行駛百千米，電動汽車比燃油汽車節省多少元？

21．（9分）如圖甲是某款煮茶器的電路原理圖；R1和均為加熱電阻，S為電源開關，為自動溫控開關，當水沸騰后，會自動斷開。煮茶器工作過程中的 P﹣t圖像如圖乙所示，不計電阻阻值隨溫度的變化。

（1）S1自動斷開后煮茶器消耗的電功率減小，水仍保持沸騰，水沸騰時溫度變化的特點是 　 　。
（2）電阻R1和R2的阻值分別為多大？
（3）當煮茶器處于保溫狀態時，R1消耗的電功率為多大？
（4）在如圖乙所示的10min內煮茶器消耗的電能為多少？

2023年河南省商丘市虞城縣中考物理三模試卷（B卷）
參考答案與試題解析
一、填空題（本題共6小題，每空1分，共14分）
1．【解答】解：不同物體發出的聲音的音色是不同的，部分智能手機有智慧語音功能，手機主人說出已錄入的“喚醒詞”就可以喚醒手機，這是利用聲音的音色這一特征來工作的。
手機會提醒“音量過大，可能會吵到別人”，這是從噪聲的產生環節進行噪聲防治。
故答案為：音色；產生。
2．【解答】解：人們在晾曬衣物時，為了使衣物盡快晾干，通常將濕衣服展開，增大了液體的表面積，放在太陽下的通風處，這樣可以加快衣服上水分的蒸發。在寒冷的冬季，冰凍的濕衣服也能逐漸“晾”干，該過程發生的物態變化是升華。
故答案為：蒸發；升華。
3．【解答】解：地面水中出現天安門美麗的“倒影”（如圖 ）“倒影”是屬于平面鏡成像，是由光的反射形成的等大的虛像。
故答案為：光的反射；相等。
4．【解答】解：專為老年人設計的指甲剪，在上方加裝了一個小凸透鏡，指甲通在凸透鏡的1倍焦距以內，過放大鏡成正立放大的虛像，以便老年人能看清指甲。指甲剪上磨指甲的金屬磨甲片表面有粗糙的條紋，是為了通過增大接觸面的粗糙程度來增大摩擦的。使用指甲剪剪指甲時，手指在a端施加較小的力，就可以使b端刀口對指甲產生巨大的力，此時是動力臂大于阻力臂的杠桿，達到省力的目的，工作過程利用了杠桿的原理。
故答案為：正立放大；增大摩擦；杠桿。
5．【解答】解：（1）如圖可知，若斷開開關S，兩電表分別與R1、R2串聯，則兩表是電流表，R1、R2并聯，電流表甲測量通過R1的電流，電流表乙測量通過R2的電流；
根據并聯電路的特點和歐姆定律可得兩電阻之比為：
＝＝＝；
（2）更換兩表種類，則兩表應為電壓表，由圖可知，閉合開關S，R1、R2串聯，
甲測量R2兩端的電壓，乙測量R1兩端的電壓，
根據串聯電路中的電流處處相等，由U＝IR可得，
甲、乙兩表的示數之比U甲：U乙＝U2：U1＝IR2：IR1＝R2：R1＝1：2。
故答案為：電流；并；1：2。
6．【解答】解：（1）電磁彈射的原理，在兩條水平導軌所在 區域加上豎直方向的磁場，導軌一端接電源，在導軌上放上金屬滑塊，金屬滑塊上就會通過強大的電流。由于磁場對電流有力的作用，滑塊將加速向右運動，將飛機與滑塊相連，飛機將在很短時間內達到很高的速度；
（2）流體壓強與流速的關系：流體流速大的位置壓強小，飛機飛行時能獲得向上的壓強差，是因?yàn)闄C(jī)翼上方空氣流速大于機翼下方空氣流速，上方壓強小于下方，從而產生向上的升力。
故答案為：通電導體在磁場中受力運動；流體流速大的位置壓強小。
故答案為：磁場對電流有力的作用；流體流速大的位置壓強小。
二、選擇題（本題共8小題，每小題2分，共16分。第7～12題每小題只有一個選項符合題目要求，第13～14題每小題由兩個選項符合題目要求，全部選對得2分，選對但不全的1得1分，有選錯的得0分）
7．【解答】解：
A、一個雞蛋的質量約50g，5kg＝5000g雞蛋的個數n＝＝100個左右，30個與100個相差較大，故A不符合事實；
B、中學生拳頭寬度約8cm，一個雞蛋的直徑略小于此數值，約為6cm，與8dm相差較大，故B不符合事實；
C、兩個雞蛋質量約100g＝0.1kg，重力G＝mg＝0.1kg×10N/kg＝1N，將兩個雞蛋舉高1m，做功W＝Gh＝1N×1m＝1J，故C符合事實；
D、水的密度是1.0g/cm3，鮮雞蛋的密度略大于水的密度，在1.1g/cm3左右，故D不符合事實。
故選：C。
8．【解答】解：A、原子由原子核與核外電子組成，原子核由質子與中子組成，其中電子的尺度要小于質子，即原子、電子、質子中，尺度最小的是電子，故A正確；
B、分子是在不停地做無規則運動，固體分子也在不停地運動，故B錯誤；
C、原子核非常小，原子核體積只占原子體積的很小一部分，故C錯誤；
D、地球和其他七大行星都繞太陽運動，太陽是太陽系的中心，而不是宇宙的中心，故D錯誤。
故選：A。
9．【解答】解：A．鑿壁偷光是光在同種均勻介質中沿直線傳播現象，故A不符合題意；
BC．光可鑒人和鏡花水月，屬于平面鏡成像，是由于光的反射形成的，故BC不符合題意；
D．海市蜃樓，是光在密度不均勻的空氣中傳播時發生了折射形成的，故D符合題意。
故選：D。
10．【解答】解：A、揉搓面團時，面團既是受力物體也是施力物體，故A正確；
B、面團被拉成薄面條，力改變了面團的形狀，故B錯誤；
C、面條入鍋水沸騰后，改用小火，無論用大火或小火水溫都保持不變，故C正確；
D、上桌后，很遠就能聞到繪面的香味，是由于面分子在不停地做無規則運動，故D正確。
故選：B。
11．【解答】解：A、用毛皮摩擦的橡膠板因得到電子而帶負電荷，故A錯誤；
B、摩擦過程中電荷發生了轉移，沒有創造電荷，故B錯誤；
C、摩擦后的橡膠板和毛皮帶上了等量的異種電荷，故C錯誤；
D、泡沫留在橡膠板上是由于帶電體吸引輕小物體，故D正確。
故選：D。
12．【解答】解：A．著陸巡視器進入大氣層下落過程中，借助火星大氣層進行氣動減速，接著打開降落傘減速，然后打開反推發動機進行減速，高度和速度不斷減小，動能和勢能減小，機械能減小，機械能轉化為內能，故A錯誤；
B．打開降落傘減速階段，說明合力方向與運動方向相反，即著陸巡視器受到的重力小于阻力；故B錯誤；
C．打開反推發動機進行減速階段，說明反推力和運動方向相反，即對著陸巡視器的“反推力”方向豎直向上，故C錯誤；
D．在懸停階段著陸巡視器處于靜止?fàn)顟B(tài)，受到了平衡力的作用；故D正確。
故選：D。
13．【解答】解：A、從杯中溢出40g酒精，則溢出酒精的體積為V酒＝＝50cm3，因鐵塊在酒精中浸沒，所以其體積等于其排開酒精的體積（溢出酒精的體積），即V鐵＝50cm3。將鐵塊浸沒在水中后，溢出水的體積等于鐵塊的體積，即V水＝V鐵＝50cm3，則溢出水的質量為m＝ρ水V水＝1.0g/cm3×50cm3＝50g＝0.05kg，故A錯誤。
B、鐵塊浸沒在水中，其在水中所受的浮力等于其排開水的重力，即F浮水＝G溢水＝m溢水g＝0.05kg×10N/kg＝0.5N，故B正確。
C、甲、乙中液體的深度相同，水的密度比酒精的密度大，則根據p＝ρgh可知，水對容器底部的壓強大于酒精對容器底部的壓強，故C正確。
D、圖甲中水杯對水平桌面的壓力等于杯中酒精、鐵塊與容器的重力之和，圖乙中水杯對水平桌面的壓力等于杯中酒精、鐵塊與容器的重力之和。甲、乙中杯中液體的體積相等，則根據m＝ρV可知，乙中水的質量較甲中酒精的質量大，則由G＝mg可知，圖甲中水杯對水平桌面的壓力小于圖乙中水杯對水平桌面的壓力。根據p＝可得，圖乙中杯子對水平桌面的壓強大于圖甲中杯子對桌面的壓強，故D錯誤。
故選：BC。
14．【解答】解：由圖可知，控制電路中定值電阻R0與壓敏電阻R和電磁鐵串聯；
AB、由“池中水位上升到一定高度時，觸點分離，工作電路斷開，注水裝置自動停止注水”可知，此時銜鐵被吸引，動觸點與靜觸點分離，電磁鐵的磁性增強，控制電路中的電流變大，由串聯電路的電流特點可知，通過R0的電流變大，故A錯誤、B正確；
C、水位上升時，控制電路中的電流變大，歐姆定律可知，控制電路的總電阻減小，根據電阻的串聯，R的阻值減小，由串聯分壓原理可知，R兩端的電壓會減小，故C錯誤；
D、水位上升時，控制電路中的電流變大，由P＝UI＝I2R可知R0的電功率變大，故D正確。
故選：BD。
三、作圖題（本題共2小題，每小題2分，共4分）
15．【解答】解：列車啟動后，蘋果仍靜止在桌面上，蘋果與小桌之間有發生向右相對滑動的趨勢，所以摩擦力方向向右，只受豎直向下的重力和豎直向上的支持力，這兩個力也是一對平衡力，如圖所示：

16．【解答】解：節能燈接法：火線進入開關，再進入節能燈頂端的金屬點，零線直接接入節能燈的螺旋套；
三孔插座的接法：上孔接地線；左孔接零線；右孔接火線。如圖所示：

四、實驗探究題（本題共3小題，第17題4分，第18題6分，第19題9分，共19分）
17．【解答】解：（1）圖乙中溫度計的分度值是2℃，此時是零下，液柱上表面對準了0℃下面第8個小格處，讀作?8℃；
（2）熔化過程中試管中的碎冰逐漸變少，此過程碎冰吸收熱量，溫度不變；
（3）由圖丙可知，4～10min是熔化過程，第5min處于固液共存態，AB段是固體的升溫過程，CD段是液體的升溫過程，
AB段和CD段加熱時間相同，吸收的熱量相同，AB段升高的溫度大于CD段升高的溫度，根據Q吸＝cmΔt，由圖象可知，物質在AB段的比熱容小于在CD的比熱容。
故答案為：（1）﹣8；（2）不變；（3）固液共存；小于。
18．【解答】解：（1）實驗前，用手指按壓橡皮膜，發現U形管中的液面不能升降靈活，則說明該裝置漏氣；
若在使用壓強計前，發現U形管內水面已有高度差，只需要將軟管取下，再重新安裝，這樣U形管中兩管上方的氣體壓強就是相等的（都等于大氣壓），當橡皮膜沒有受到壓強時，U形管中的液面就是相平的；
（2）實驗中，液體壓強是通過觀察U形管兩側液面的高度差來反映的，運用了轉換法；
（3）比較B、C、D三個圖，液體的密度和金屬盒所處的深度相同，金屬盒的方向不同，U形管內液面的高度差相同，說明金屬盒處的液體壓強相同，因此可以得出結論：同種液體在相同深度，向各個方向的壓強都相等；
（4）比較B、E兩個圖可知，金屬盒所處的密度相同，液體的深度不同，因此可探究液體壓強與液體深度的關系，分析實驗現象，可得出結論：同種液體的壓強隨液體深度的增加而增大；
（5）比較E、F兩個圖可知，金屬盒所處的深度相同，液體的密度不同，因此可探究液體壓強與液體密度的關系，由于鹽水的密度大于水的密度，分析實驗現象，可得出結論：在深度相同時，液體的密度越大，壓強越大。
故答案為：（1）漏氣；將軟管取下，再重新安裝；（2）U形管兩側液面的高度差；（3）相等；（4）增大；（5）密度。
19．【解答】解：（1）原電路圖中，定值電阻和電壓表沒有接入電路中，在“探究通過導體的電流與電壓和電阻的關系”實驗中，定值電阻、滑動變阻器和電流表串聯，電壓表并聯在定值電阻兩端，如下圖所示；
（2）為了保護電路，閉合開關前，滑動變阻器的滑片應置于阻值最大處，即左端；
（3）由表中數據可知，表中記錄的是不同電阻對應的電流值，故探究目的是當導體兩端電壓一定時，通過導體的電流與導體的電阻的關系；
（4）由圖甲可知，電流表選用小量程；如圖乙是第2次實驗時電流表的示數，電流表分度值0.02A，其示數為0.2A；
當電阻R由10Ω增大到15Ω，根據串聯分壓的特點，為控制電阻兩端的電壓不變，故應增大滑動變阻器的阻值，應向左條件滑片；
（5）由表中數據可知，第2次所用定值電阻的阻值為10Ω，由歐姆定律可知，定值電阻兩端的電壓始終保持UV＝IR＝0.2A×10Ω＝2V，
根據串聯電路電壓的規律，變阻器分得的電壓：U滑＝U﹣UV＝3V﹣2V＝1V，電壓表示數為滑動變阻器分得的電壓的＝2倍，根據分壓原理，當滑動變阻器連入電路中的電阻最大為10Ω時，定值電阻的阻值為：R＝2×10Ω＝20Ω，因此定值電阻的阻值不能超過20Ω，故30Ω的定值電阻無法滿足實驗條件；
（5）由圖丁可知，I﹣的圖像為過原點的一條直線，因此電流與電阻的倒數成正比，故可得結論：在導體兩端的電壓一定時，通過導體的電流與導體的電阻成反比。
故答案為：（1）見解答圖；（2）A；（3）導體電阻；（4）0.2；左（5）30；（5）反比。
五、綜合應用題（本題共2小題，第20題8分，第21題9分，共17分）
20．【解答】解：（1）圖1中的杠桿在使用時，動力臂大于阻力臂，屬于省力杠桿；
（2）圖2中兩個閥門關閉，活塞上移，是熱機的做功沖程，將內能轉化為機械能；
（3）小汽車行駛的時間t＝＝＝h＝5000s，
該汽車勻速行駛100km過程中，發動機所做的功W＝Pt＝12000W×5000s＝6×107J；
消耗的汽油的質量m＝ρV＝0.7×103kg/m3×6×10﹣3m3＝4.2kg，
消耗的汽油完全燃燒放出的熱Q放＝mq＝4.2kg×4.6×107J/kg＝1.932×108J，
發動機的效率η＝×100%＝×100%＝31%；
（4）該汽車行駛100km消耗的汽油的價錢為8元/L×6L＝42元，
電動汽車消耗電的價錢30kW?h×0.6元/kW?h＝18元，
節省的錢為42元﹣18元＝24元。
答：（1）省力；
（2）內；機械；
（3）發動機所做的功為6×107J；發動機的效率為31%；
（4）每行駛百千米，電動汽車比燃油汽車節省24元。
21．【解答】解：（1）液體沸騰時，吸熱溫度保持不變；S1自動斷開后煮茶器消耗的電功率減小，水仍保持沸騰，水沸騰時溫度變化的特點是保持不變。
（2）由圖甲可知，S、S1都閉合時，R2被短路、電路中只有R1工作，此時煮茶器處于加熱狀態，
根據圖乙可知，加熱時的電功率P加＝1100W，
根據P＝可知，電阻R1的阻值：R1＝＝44Ω，
當S閉合、S1斷開時，R1、R2串聯，此時為保溫狀態，
由圖乙可知，保溫功率P保＝44W，電路中的總電阻為：R總＝＝1100Ω，
電阻R2的阻值：R2＝R總﹣R1＝1100Ω﹣44Ω＝1056Ω；
（3）由P＝UI可知，保溫狀態時的電流I保＝＝＝0.2A；
根據串聯電路的特點可知，通過R1的電流I1＝I2＝I保＝0.2A，
當煮茶器處于保溫狀態時，R1的電功率：P＝R1＝（0.2A）2×44Ω＝1.76W；
（4）如圖乙所示的10min內煮茶器加熱5分鐘，保溫5分鐘，
消耗的電能W＝P加t加+P保t保＝1100W×5×60s+44W×5×60s＝3432000J。
答：（1）保持不變；
（2）電阻R1和R2的阻值分別為44Ω、1056Ω；
（3）當煮茶器處于保溫狀態時，R1消耗的電功率為1.76W；
（4）在如圖乙所示的10min內煮茶器消耗的電能3432000J。
