安徽省合肥市C20教育聯盟2022-2023學年九年級下學期第三次學業水平檢測物理試卷

這是一份安徽省合肥市C20教育聯盟2022-2023學年九年級下學期第三次學業水平檢測物理試卷，共16頁。試卷主要包含了填空題，選擇題，實驗探究題，計算與推導題等內容，歡迎下載使用。

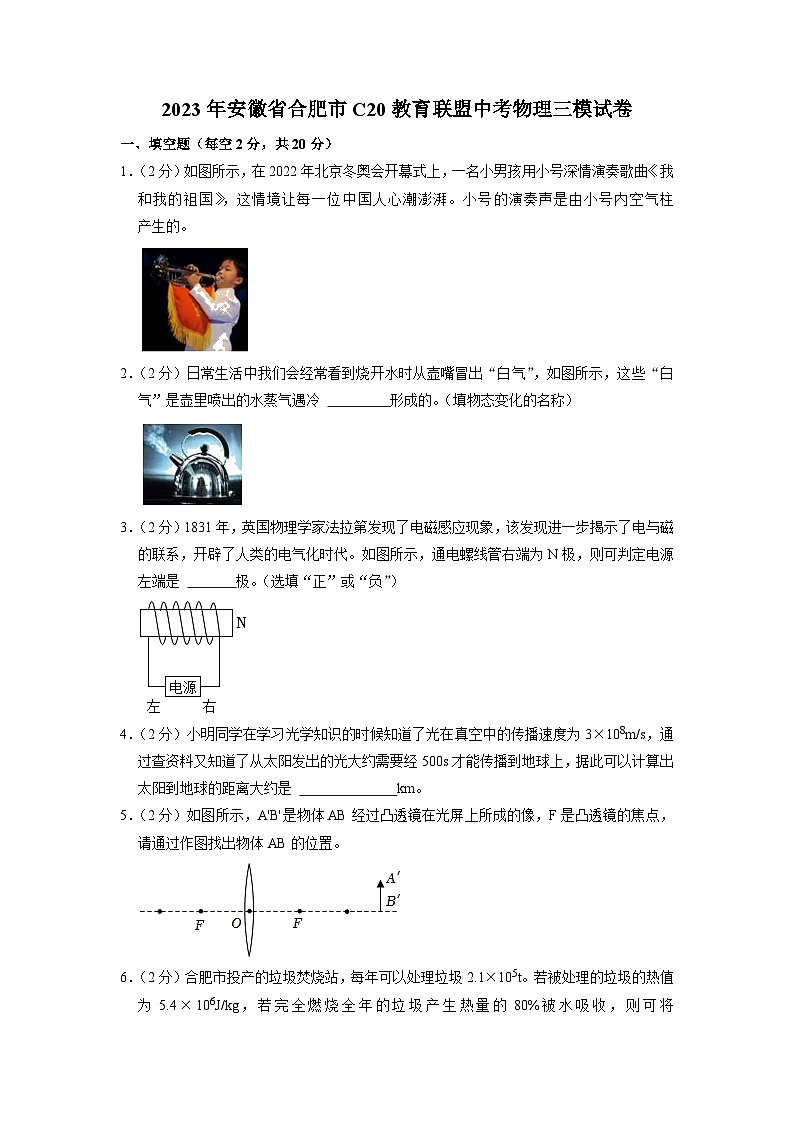

?2023年安徽省合肥市C20教育聯盟中考物理三模試卷
一、填空題（每空2分，共20分）
1．（2分）如圖所示，在2022年北京冬奧會開幕式上，一名小男孩用小號深情演奏歌曲《我和我的祖國》，這情境讓每一位中國人心潮澎湃。小號的演奏聲是由小號內空氣柱 　 　產生的。

2．（2分）日常生活中我們會經?？吹綗_水時從壺嘴冒出“白氣”，如圖所示，這些“白氣”是壺里噴出的水蒸氣遇冷 　 　形成的。（填物態變化的名稱）

3．（2分）1831年，英國物理學家法拉第發現了電磁感應現象，該發現進一步揭示了電與磁的聯系，開辟了人類的電氣化時代。如圖所示，通電螺線管右端為N極，則可判定電源左端是 　 　極。（選填“正”或“負”）

4．（2分）小明同學在學習光學知識的時候知道了光在真空中的傳播速度為3×108m/s，通過查資料又知道了從太陽發出的光大約需要經500s才能傳播到地球上，據此可以計算出太陽到地球的距離大約是 　 　km。
5．（2分）如圖所示，A'B'是物體AB經過凸透鏡在光屏上所成的像，F(xiàn)是凸透鏡的焦點，請通過作圖找出物體AB的位置。

6．（2分）合肥市投產的垃圾焚燒站，每年可以處理垃圾2.1×105t。若被處理的垃圾的熱值為5.4×106J/kg，若完全燃燒全年的垃圾產生熱量的80%被水吸收，則可將 　 　t的水溫度升高60℃。[c水＝4.2×103J/（kg?℃）]
7．（2分）如圖所示，用動滑輪拉物體A沿水平面做勻速直線運動，已知物體A重為20N，所受到的摩擦力是其物重的0.2倍，此過程中滑輪的機械效率為80%，則水平拉力F為 　 　N（不計滑輪及繩重）。

8．（2分）如圖所示實物電路中，電源由兩節新干電池串聯而成，R1和R2為定值電阻。當開關閉合后，電壓表和電流表的示數分別為2V和0.2A，則R2的阻值為 　 　Ω。

9．（2分）如圖為一款養生壺的電路簡圖，該壺有“加熱”和“保溫”兩擋，電源電壓為220V恒定不變，電阻絲R1、R2的阻值分別為44Ω、440Ω。當養生壺在“保溫”擋工作，電路5分鐘消耗的電能為 　 　J。

10．（2分）骨骼、肌肉和關節構成了人體的運動系統，最基本的運動都是肌肉牽引骨骼繞關節轉動產生的，其模型就是杠桿。如圖甲所示是踮腳時的示意圖，圖乙是它的杠桿示意圖。雙腳踮起，每只腳上的阻力是人體重力的一半，小腿肌肉施加的拉力為動力。則重600N的小明在每次踮腳過程中小腿肌肉對每只腳的拉力為 　 　N.

二、選擇題（每小題2分，共14分）
11．（2分）下列說法中正確的是（　?。?br /> A．同種物質的密度大小不一定相同
B．磁場和磁感應線一樣本身并不存在
C．物體受到力的作用其運動狀態就會改變
D．在液體和氣體中，流速越大的位置壓強越大
12．（2分）如圖所示，2022年11月17日，神舟十四號乘組進行第三次出艙活動，完成艙間連接裝置安裝、問天實驗艙全景相機抬升等作業。下列說法正確的是（　?。?br />
A．航天員在太空中隨空間站一起高速飛行時不具有慣性
B．航天員與地面控制中心的聯系是通過電磁波傳遞信息
C．問天實驗艙的太陽能電池板工作時將機械能轉化為電能
D．問天實驗艙和天和核心艙組合體在軌運動時處于平衡狀態
13．（2分）在2022年北京冬奧會的冰壺比賽中，擲出去的冰壺在冰面上減速滑行，如圖所示。下列說法正確的是（　　）

A．冰壺受到的重力和冰壺對冰面的壓力是一對平衡力
B．冰壺受到的摩擦力和冰壺受到的支持力是一對平衡力
C．冰壺受到的重力和冰壺對冰面的壓力是一對相互作用力
D．冰壺受到的支持力和冰壺對冰面的壓力是一對相互作用力
14．（2分）2022年11月8日，第14屆中國珠海航展開幕，我國自主研制的運油﹣20首次在空中進行飛行展示。運油﹣20能同時釋放出3根加油管，轉彎過程中也具備輸油能力。下列關于運油﹣20飛機在加速上升過程中，其尾翼的能量轉化說法正確的是（　?。?br />
A．動能增大，重力勢能增大，機械能不變
B．動能增大，重力勢能增大，機械能增大
C．動能減小，重力勢能增大，機械能不變
D．動能減小，重力勢能增大，機械能增大
15．（2分）冰加熱時其溫度隨時間變化的圖像，如圖所示。由圖可知下列說法中正確的是（　?。?br />
A．BC段是固態，要不斷從外界吸熱
B．冰是非晶體，水的沸點是100℃
C．BC段是固液共存態，吸熱但溫度不變
D．冰的熔化過程持續6min，且溫度不斷上升
16．（2分）如圖所示的家庭電路中，閉合開關后燈泡不亮，熔絲正常。用測電筆檢測插座的兩孔，發現插入左、右兩孔時氖管都發光。用測電筆檢測A點氖管發光，檢測B點氖管也發光。發生這一現象的原因可能是（　?。?br />
A．進戶線火線斷路 B．進戶線零線斷路
C．燈泡發生短路 D．插座發生短路
17．（2分）如圖所示，電源電壓保持不變，閉合開關S后，將滑動變阻器的滑片P向左移動時（燈絲電阻視為不變），下列分析正確的是（　?。?br />
A．電流表的示數變大，電壓表的示數變小
B．電流表的示數變小，電壓表與電流表示數比值變小
C．電流表的示數變大，電壓表的示數變小，小燈泡變亮
D．電流表的示數變小，電壓表的示數變大，電路總功率變小
三、實驗探究題（第18小題4分，第19小題4分，第20小題8分，共16分）
18．（4分）如圖所示，是“探究平面鏡成像的特點”的實驗裝置，將半透明的玻璃板豎直放置在水平桌面上，取A、B兩支完全相同的蠟燭進行實驗。請你完成下列問題：
（1）本實驗中，用半透明的玻璃板代替平面鏡的目的是：　 　。
（2）如果將一塊與玻璃板等大的不透光的木板緊貼在玻璃板的背面，此時人眼在玻璃板前面 　 ?。ㄟx填“仍能”或“不能”）看見蠟燭A的像。

19．（4分）小明用天平和量筒測量粉筆的密度。請你協助完成下列問題：
（1）小明把5支相同的粉筆放到調好的托盤天平左盤上，在右盤添加砝碼并移動游碼，當天平橫梁再次平衡時，所加砝碼和稱量標尺上游碼的位置如圖所示。則被測粉筆的總質量m＝　 　g；
（2）小明在量筒中加入適量的水，讀出水的體積V1，把5支粉筆輕輕放入量筒讓其浸沒，發現粉筆冒出一些氣泡后沉底，水面靜止后讀出水和粉筆的總體積V2，利用公式計算出粉筆的密度。小明這種方法測得粉筆的密度值與其真實密度相比 　 ?。ㄟx填“偏大”或“偏小”）。

20．（8分）為了探究“導體中電流與導體兩端電壓的關系”，某物理興趣小組設計了如圖甲所示的電路圖。實驗中各元件均完好，電源電壓保持不變。

（1）請對照?qǐng)D甲的電路圖，用筆畫線代替導線，將圖乙所示的實物電路補充完整。（導線不能交叉）
（2）本實驗中滑動變阻器的作用是：　 　。
（3）正確連接好實物電路后，閉合開關S，緩慢減小滑動變阻器接入電路的阻值，觀察、記錄電壓表和電流表的示數，同時將實驗數據記錄在表格中。請你根據表格中實驗數據在圖丙中描繪出I﹣U圖像。
電阻R
10Ω
電壓U/V
1.0
2.0
3.0
4.0
5.0
6.0
電流I/A
0.1
0.2
0.3
0.4
0.5
0.6
（4）根據I﹣U圖像可得出實驗結論：當導體的電阻一定時，通過導體的電流跟導體兩端的電壓成正比。小組中有同學認為無需借助圖像，根據表中的實驗數據也能得出上述結論。但有些同學卻認為根據I﹣U圖像總結得出實驗結論更好一些，其理由是：　 　。
四、計算與推導題（第21小題5分，第22小題7分，第23小題8分，共20分；解答要有必要的公式和過程）
21．（5分）如圖所示，一輛裝載貨物的卡車，在水平牽引力F作用下，以72km/h的速度沿平直的路面向左勻速直線行駛。已知該卡車的總質量為1.5t，運動過程中受到路面的摩擦阻力大小為整輛車總重的0.2倍。（g取10N/kg，不計空氣阻力）
求：（1）此時卡車所受的牽引力大?。?br /> （2）上述過程中牽引力做功的功率。

22．（7分）如圖所示，體積為500cm3的長方體木塊浸沒在裝有水的柱形容器中，細線對木塊的拉力為2N，此時水的深度為20cm．（取g＝10N/kg）求：
（1）水對容器底的壓強；
（2）木塊受到水的浮力；
（3）木塊的密度。

23．（8分）某款電飯鍋內部電路簡圖如圖甲所示，該電飯鍋在某次“煮飯”和“保溫”全過程的電功率隨時間變化圖像，如圖乙所示。電飯鍋工作電壓恒為220V，其中R1、R2均是發熱電阻絲（阻值不隨溫度變化）。請你分析并解決下列問題：

（1）試分析推理：電飯鍋處于“保溫”擋工作時，開關S1、S2分別處于什么狀態？
（2）求發熱電阻絲R1、R2的阻值。
（3）根據圖乙可計算出該電飯鍋在這次煮飯過程中消耗的電能大小。

2023年安徽省合肥市C20教育聯盟中考物理三模試卷
參考答案與試題解析
一、填空題（每空2分，共20分）
1．【分析】聲音是由物體的振動產生的。
【解答】解：小號的演奏聲是由小號內空氣柱振動產生的。
故答案為：振動。
2．【分析】物質由氣態轉變?yōu)橐簯B(tài)的過程叫做液化。
【解答】解：“白氣”是壺里噴出的水蒸氣遇冷液化變成的小水滴。
故答案為：液化。
3．【分析】根據安培定則判斷電源的正負極。
【解答】解：如圖所示，通電螺線管右端為N極，根據安培定則，電流從螺線管左側流入、右側流出，則可判定電源左端是正極。
故答案為：正。
4．【分析】根據光在真空中的傳播速度和速度公式進行計算。
【解答】解：根據光的傳播速度和速度公式得到，太陽到地球的距離為：s＝vt＝3×108m/s×500s＝1.5×1011m＝1.5×108km。
故答案為：1.5×108。
5．【分析】凸透鏡的三條特殊光線：①通過焦點的光線經凸透鏡折射后將平行于主光軸；②平行于主光軸的光線經凸透鏡折射后將過焦點；③過凸透鏡光心的光線傳播方向不改變。據此作圖。
【解答】解：根據凸透鏡三條特殊光線、光路的可逆性：過凸透鏡光心的光線傳播方向不變，平行于主光軸的光線經折射后過焦點，過A'點畫出平行于主光軸的光線的折射光線，則入射光線過左邊的焦點，畫出過光心的光線的傳播方向不變，兩條入射光線的交點即為物體上端A點所在位置，根據凸透鏡成像規律，B點應在主光軸上，物體AB垂直于主光軸，如圖所示：

6．【分析】利用Q放＝mq求出垃圾完全燃燒釋放出的熱量；根據題意，利用效率計算公式可知水吸收的熱量，再根據Q吸＝cmΔt的變形式求出水溫度升高的溫度。
【解答】解：完全燃燒全年的垃圾產生熱量為：Q放＝mq＝2.1×105×103kg×5.4×106J/kg＝1.134×1015J，
水吸收的熱量：Q吸＝ηQ放＝80%×1.134×1015J＝9.072×1014J，
水的質量m水＝＝3.6×109kg＝3.6×106t。
故答案為：3.6×106。
7．【分析】物體做勻速直線運動，由f＝0.2G計算物體受到的摩擦力，根據η＝＝＝計算水平拉力F的大小。
【解答】解：物體A沿水平面做勻速直線運動，受到的摩擦力：
f＝0.2G＝0.2×20N＝4N，
由η＝＝＝可得，水平拉力：
F＝＝＝2.5N。
故答案為：2.5。
8．【分析】電源由兩節新干電池串聯而成，即電源電壓U＝3V；分析電路，R1和R2串聯，電壓表測的是R1兩端的電壓，電流表測串聯電路中的電流；
根據串聯電路電流規律可知，I1＝I2＝I＝0.2A；根據R1＝求出R1的阻值，根據U2＝U﹣U1求出R2兩端的電壓，再根據R2＝求出R2的阻值。
【解答】解：電源由兩節新干電池串聯而成，即電源電壓U＝3V；
分析電路，R1和R2串聯，電壓表測的是R1兩端的電壓，電流表測串聯電路中的電流，
根據串聯電路電流規律可知，I1＝I2＝I＝0.2A；
則R1＝＝＝10Ω；
R2兩端的電壓：
U2＝U﹣U1＝3V﹣2V＝1V；
則R2＝＝＝5Ω。
故答案為：5。
9．【分析】電源電壓U不變，總電阻R越大，根據P＝可知，總功率P越??；
由電路圖可知，當開關S1、S2閉合時，電路為R1的簡單電路，此時電路中的總電阻最小，當開關S1閉合、S2斷開時，R1與R2串聯，電路的總電阻最大；
據此判斷養生壺在“保溫”擋時電路的連接方式；
根據W＝t計算保溫狀態下電路5分鐘消耗的電能。
【解答】解：
由電路圖可知，當開關S1、S2閉合時，電路為R1的簡單電路，此時電路中的總電阻最小，而電源電壓不變，根據P＝可知，此時總功率最大，則養生壺處于加熱擋；
當開關S1閉合、S2斷開時，R1與R2串聯，此時電路的總電阻最大，根據P＝可知，此時總功率最小，則養生壺處于保溫?fù)?，此時的總電阻：R總＝R1+R2＝44Ω+440Ω＝484Ω；
當養生壺在“保溫”擋工作，電路5分鐘消耗的電能：
W＝t＝×5×60s＝3×104J。
故答案為：3×104。
10．【分析】根據杠桿的平衡條件分析解答小腿肌肉對每只腳的拉力。
【解答】解：每只腳受到的阻力F2＝G＝300N，
由圖知，動力F1的力臂L1＝8cm+4cm＝12cm＝0.12m；阻力臂L2＝8cm＝0.08m；
根據杠桿的平衡條件可得：F1L1＝F2L2，
則小腿肌肉對每只腳的拉力：F1＝＝＝200N。
故答案為：200。
二、選擇題（每小題2分，共14分）
11．【分析】（1）同種狀態下，同一種物質的密度是一個確定的值；
（2）磁體周圍和通電導體周圍都存在磁場；磁感線是為了描述看不見但又客觀存在的磁場而引入的，磁感線并不客觀存在，是人們?cè)趯?shí)驗的基礎上利用建模的方法假想出來的；
（3）力的作用效果：改變物體的形狀；改變物體運動狀態；
（4）流體流速越大的位置壓強越小。
【解答】解：A、同種物質的狀態不同時，密度不一定相同，例如，水和冰的密度就不同，故A正確；
B、磁體周圍和通電導體周圍都存在磁場，磁場是真實存在的；磁感線是用來描述磁場的人們假想出來的一些曲線，它并不真實存在，故B錯誤；
C、物體受到力的作用，可能使形狀發生改變，也可能使物體的運動狀態發生改變，故C錯誤；
D、在液體和氣體中，流速越大的位置壓強越小，故D錯誤。
故選：A。
12．【分析】（1）慣性是物體保持原來運動狀態不變的性質，一切物體在任何情況下都有慣性；
（2）電磁波可以在真空中傳播，能夠傳遞信息；
（3）太陽能電池板工作時將太陽能轉化為電能；
（4）物體處于靜止或勻速直線運動的狀態叫平衡狀態。
【解答】解：A、航天員在太空中隨空間站一起高速飛行時具有慣性，故A錯誤；
B、航天員與地面控制中心的聯系是通過電磁波傳遞信息，故B正確；
C、問天實驗艙的太陽能電池板工作時將太陽能轉化為電能，故C錯誤；
D、問天實驗艙和天和核心艙組合體在軌運動時速度方向不斷變化，不是處于平衡狀態，故D錯誤。
故選：B。
13．【分析】（1）一對平衡力必須大小相等、方向相反、作用在同一物體上、作用在同一直線上；
（2）相互作用力的條件：大小相等、方向相反、作用在兩個物體上，作用在同一條直線上.
【解答】解：A、在冰壺運動的過程中，冰壺對冰面的壓力作用在冰面上，冰壺受到的重力作用在冰壺上，二力作用在兩個物體上，不是一對平衡力，故A錯誤；
B、冰壺受到的摩擦力和冰壺受到的支持力不在一條直線上，不是一對平衡力，故B錯誤；
C、冰壺對冰面的壓力與其重力的方向是相同的，所以不是相互作用力，故C錯誤；
D、冰壺對冰面的壓力和冰面對冰壺的支持力分別作用在冰面和冰壺上，是一對相互作用力，故D正確。
故選：D。
14．【分析】從動能和重力勢能大小的影響因素進行分析：動能大小的影響因素：質量、速度。質量越大，速度越大，動能越大。重力勢能大小的影響因素：質量、被舉得高度。質量越大，高度越高，重力勢能越大。機械能＝動能+勢能，從動能和勢能的變化判斷機械能的變化。
【解答】解：運油﹣20飛機在加速上升過程中，質量不變，速度增大，動能增大，高度增加，重力勢能增大，機械能增大；故B正確，ACD錯誤；
故選：B。
15．【分析】（1）首先分析溫度隨時間變化的圖象，將其分為熔化前、熔化時、熔化后（沸騰前）、沸騰時幾個過程；
（2）掌握晶體在熔化過程中的特點及液體在沸騰過程中的特點。
【解答】解：AC、從第3min開始熔化，BC段為冰的熔化過程，是固液共存態，熔化過程需要吸收熱量，溫度不變，故A錯誤，C正確；
B、冰為晶體，從熔化圖象可看出，熔化時有固定的溫度，冰的熔點是0℃，DE是沸騰過程，水的沸點是100℃，故B錯誤；
D、冰從第3min開始熔化，到第6min水時熔化完畢，因此冰的熔化過程持續3min，且溫度保持0℃不變，故D錯誤。
故選：C。
16．【分析】試電筆在使用時，應將筆尖接觸導線，手接觸筆尾的金屬體，這樣就可以形成回路，如果直接或間接連通火線，氖管會發光。
【解答】解：A、若進戶火線斷路，氖管都不會發光，故A錯誤；
B、若進戶零線斷路，B點通過燈泡與火線相連，則檢測A、B點，氖管都會發光，故B正確；
CD、若燈泡發生短路或插座短路，則整個電路短路，火線上的保險絲熔斷或空氣開關跳閘，氖管不會發光，故CD錯誤。
故選：B。
17．【分析】當開關S閉合時，燈泡與滑動變阻器串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流；
將滑動變阻器的滑片P向左滑動時，根據滑動變阻器接入電路的電阻變化，判定電路總電阻的變化，根據歐姆定律確定電路中電流的變化，再根據串聯電路的分壓規律判定變阻器兩端的電壓變化；根據兩電壓表的示數變化可知電壓表與電流表示數比值的變化；
由P＝I2R可知燈泡實際功率的變化，據此分析燈泡亮度的變化；由P＝UI可知電路總功率的變化。
【解答】解：
由圖可知，當開關S閉合時，燈泡與滑動變阻器串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流；
將滑動變阻器的滑片P向左滑動，滑動變阻器接入電路的電阻變大，電路中的總電阻變大，電源電壓不變，根據歐姆定律可知，通過電路的電流變小，即電流表示數變??；
通過燈泡的電流變小，燈絲電阻視為不變，由P＝I2R可知燈泡的實際功率變小，則燈泡亮度變暗；
滑動變阻器接入電路的電阻變大，根據串聯電路的分壓規律可知滑動變阻器分得的電壓變大，即電壓表的示數變大；
因?yàn)殡妷罕硎緮?shù)變大，電流表示數變小，所以電壓表與電流表示數的比值變大；
電源電壓保持不變，電路中的電流變小，根據P＝UI可知，電路的總功率變??；
綜上所述，D正確。
故選：D。
三、實驗探究題（第18小題4分，第19小題4分，第20小題8分，共16分）
18．【分析】（1）研究平面鏡成像特點時，確定像的位置是關鍵。像的位置用蠟燭B與蠟燭A的像重合來確定。實驗中既能看到物體A的像，又能看到蠟燭B，要采用半透明的玻璃板；
（2）平面鏡成的像是虛像，平面鏡成像原理是光的反射，平面鏡后面放不透明的物體不影響物體成像。
【解答】解：（1）為了確定像的位置，讓蠟燭A的像和蠟燭B重合，既能觀察到A蠟燭像的同時，也能觀察到B蠟燭，實驗中要使用半透明的玻璃板；
（2）平面鏡成的像是虛像，平面鏡成像原理是光的反射，若用不透明的木板擋在玻璃板的后面，不影響平面鏡成像，所以能看到蠟燭A的像。
故答案為：（1）確定像的位置；（2）仍能。
19．【分析】（1）物體的質量等于砝碼的質量加游碼對應的質量，求出5只粉筆的總質量；
（2）粉筆的質量是準確的，由于粉筆吸水導致粉筆的體積測量值偏小，由密度公式知，密度偏大。
【解答】解：（1）由圖知，游碼標尺的分度值是0.2g，示數為3.4g，5支粉筆的質量：m總＝10g+5g+3.4g＝18.4g；
（2）小明在量筒中加入體積為V1的水，把5支粉筆放入量筒，發現粉筆冒出大量的氣泡后沉底，量筒中水面到達的刻度為V2，若把（V2﹣V1）作為粉筆的體積來計算粉筆的密度，由于粉筆吸水，水進入粉筆中，粉筆的體積大于體積V2﹣V1，粉筆體積測量值V2﹣V1偏小，粉筆的質量測量是準確的，由密度公式知，粉筆的密度測量值偏大。
故答案為：（1）18.4；（2）偏大。
20．【分析】（1）根據電路圖連接實物圖；
（2）“探究電流與電壓的關系”實驗中，滑動變阻器的作用是保護電路和改變定值電阻兩端的電壓；
（3）描出各組數據對應的點并連線，作出定值電阻的I﹣U圖像；
（4）根據I﹣U圖像能更直觀得出電流與電壓的關系。
【解答】解：
（1）根據電路圖知滑動變阻器接右下接線柱，電流表與串聯在電路中，如下圖所示：
；
（2）“探究電流與電壓的關系”實驗中，滑動變阻器的作用是保護電路和改變定值電阻兩端的電壓；
（3）描出各組數據對應的點并連線，作出定值電阻的I﹣U圖像，如圖所示：
；
（4）根據I﹣U圖像能更直觀得出電流與電壓的關系。
故答案為：（1）見上圖；（2）保護電路和改變定值電阻兩端的電壓；（3）見解答圖；（4）根據I﹣U圖像能更直觀得出電流與電壓的關系。
四、計算與推導題（第21小題5分，第22小題7分，第23小題8分，共20分；解答要有必要的公式和過程）
21．【分析】（1）卡車沿平直的路面向左勻速直線行駛，處于平衡狀態，根據F＝f＝0.2G得出所受的牽引力；
（2）根據P＝Fv得出上述過程中牽引力做功的功率。
【解答】解：（1）卡車沿平直的路面向左勻速直線行駛，處于平衡狀態，所受的牽引力F＝f＝0.2G＝0.2mg＝0.2×1.5×1000kg×10N/kg＝3000N；
（2）上述過程中牽引力做功的功率P＝Fv＝3000N×m/s＝60000W。
答：（1）此時卡車所受的牽引力大小為3000N；
（2）上述過程中牽引力做功的功率為60000W。
22．【分析】（1）知道容器內水的深度，根據p＝ρgh求出水對容器底的壓強；
（2）根據阿基米德原理F?。溅岩篻V排，可求木塊所受浮力；
（3）對木塊做受力分析，即可得出木塊的重力，進而得出木塊的質量；據密度的計算公式即可計算出木塊的密度。
【解答】解：（1）水對容器底的壓強：
p＝ρ水gh＝1.0×103kg/m3×10N/kg×20×10﹣2m＝2000Pa；
（2）根據阿基米德原理可得，木塊受到水的浮力：
F浮＝ρ水gV排＝ρ水gV木＝1.0×103kg/m3×10N/kg×500×10﹣6m3＝5N；
（3）此時木塊受到三個力的作用，向上的浮力，向下的重力和拉力，則F?。紾+F拉；
故G＝F浮﹣F拉＝5N﹣2N＝3N；
木塊的質量：
m＝＝＝0.3kg；
木塊的密度：
ρ＝＝＝0.6×103kg/m3；
答：（1）水對容器底的壓強為2000Pa；
（2）木塊受到水的浮力為5N；
（3）木塊的密度是0.6×103kg/m3。
23．【分析】（1）由P＝UI＝可知，當電源電壓一定時，電路電阻越大，功率越小，根據電路圖分析電路結構，結合串聯電路電阻規律和P＝UI＝可知各擋位時電路的連接；
（2）根據圖乙可知電飯鍋煮飯和保溫時的功率，根據P＝UI＝求出煮飯時電路的電阻，即為R1的阻值，根據P＝UI＝求出保溫時電路的總電阻，根據串聯電路的電阻特點求出R2的阻值；
（3）根據圖乙可知電飯鍋在這次煮飯過程中煮飯和保溫所用的時間，根據P＝分別求出這次煮飯過程中煮飯和保溫消耗的電能，進而求出這次煮飯過程中消耗的電能。
【解答】解：（1）當S1閉合、S1斷開，R1、R2串聯；當S1、S2都閉合時，R2被短路，電路為R1的簡單電路；因?yàn)榇?lián)電路中的總電阻大于各串聯導體的電阻，所以由P＝UI＝可知，電路為R1的簡單電路時，電路中的電阻最小，電功率最大，電飯鍋處于煮飯擋；R1、R2串聯時，電路中的電阻最大，電功率最小，電飯鍋處于保溫?fù)酰灰虼穗婏堝佁幱凇氨亍睋豕ぷ鲿r(shí)，開關S1閉合、S1斷開；
（2）由圖乙可知，電飯鍋煮飯時的功率為800W，保溫時的功率為48.4W，
由P＝UI＝可知，煮飯擋電路的電阻：R煮飯＝＝＝60.5Ω，
因?yàn)橹箫垞鯐r(shí)，電路為R1的簡單電路，所以R1的阻值：R1＝R煮飯＝60.5Ω，
由P＝UI＝可知，保溫?fù)蹼娐返碾娮瑁篟保溫＝＝＝1000Ω，
由串聯電路的電阻特點可知，R2的阻值：R2＝R保溫﹣R1＝1000Ω﹣60.5Ω＝939.5Ω；
（3）由圖乙可知，電飯鍋在這次煮飯過程中煮飯所用的時間為t煮飯＝30min，保溫所用的時間為t保溫＝40min﹣30min＝10min，
由P＝可知，這次煮飯過程中煮飯和保溫消耗的電能分別為：W煮飯＝P煮飯t煮飯＝800W×30×60s＝1.44×106J，W保溫＝P保溫t保溫＝48.4W×10×60s＝2.904×104J，
則這次煮飯過程中消耗的電能：W＝W煮飯+W保溫＝1.44×106J+2.904×104J＝1.46904×106J。
答：（1）電飯鍋處于“保溫”擋工作時，開關S1閉合、S1斷開；分析推理見解析；
（2）發熱電阻絲R1、R2的阻值分別為60.5Ω、939.5Ω；
（3）該電飯鍋在這次煮飯過程中消耗的電能為1.46904×106J。
