必刷卷04——【高考三輪沖刺】2023年高考物理考前20天沖刺必刷卷（上海專用）（原卷版+解析版）

這是一份必刷卷04——【高考三輪沖刺】2023年高考物理考前20天沖刺必刷卷（上海專用）（原卷版+解析版），文件包含必刷卷04高考三輪沖刺2023年高考物理考前20天沖刺必刷卷上海地區專用解析版docx、必刷卷04高考三輪沖刺2023年高考物理考前20天沖刺必刷卷上海地區專用原卷版docx等2份試卷配套教學資源，其中試卷共22頁， 歡迎下載使用。

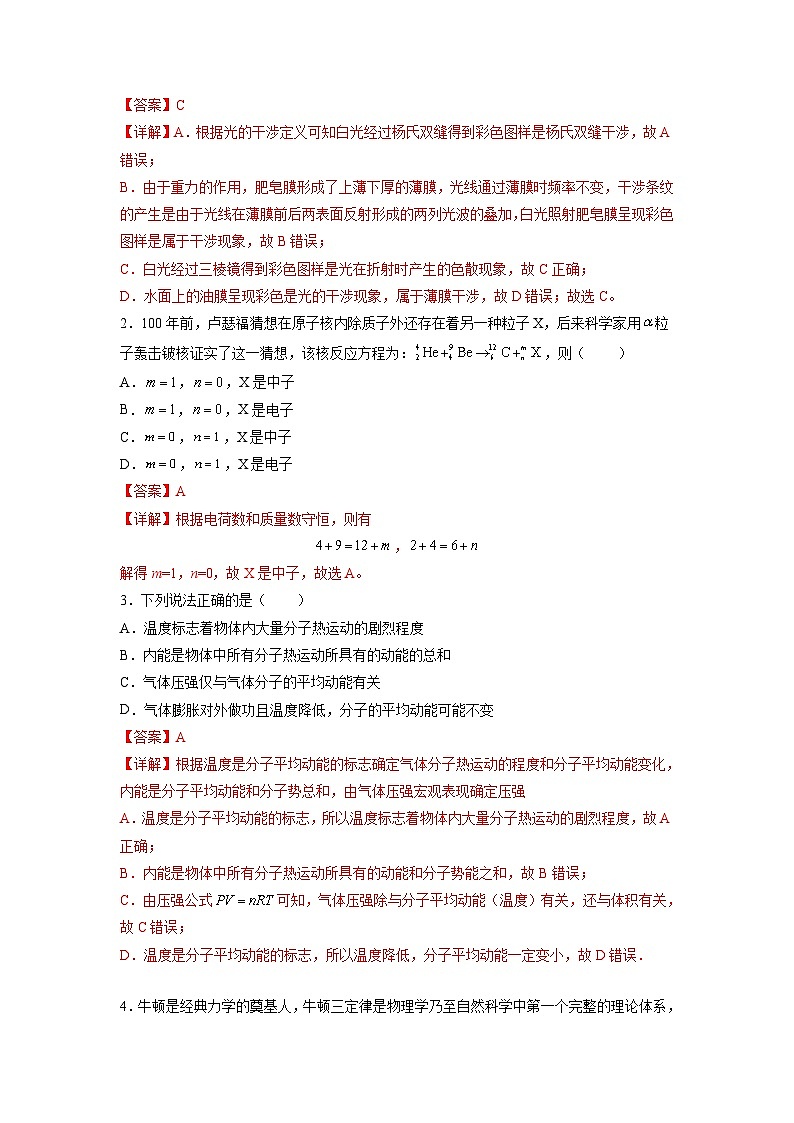

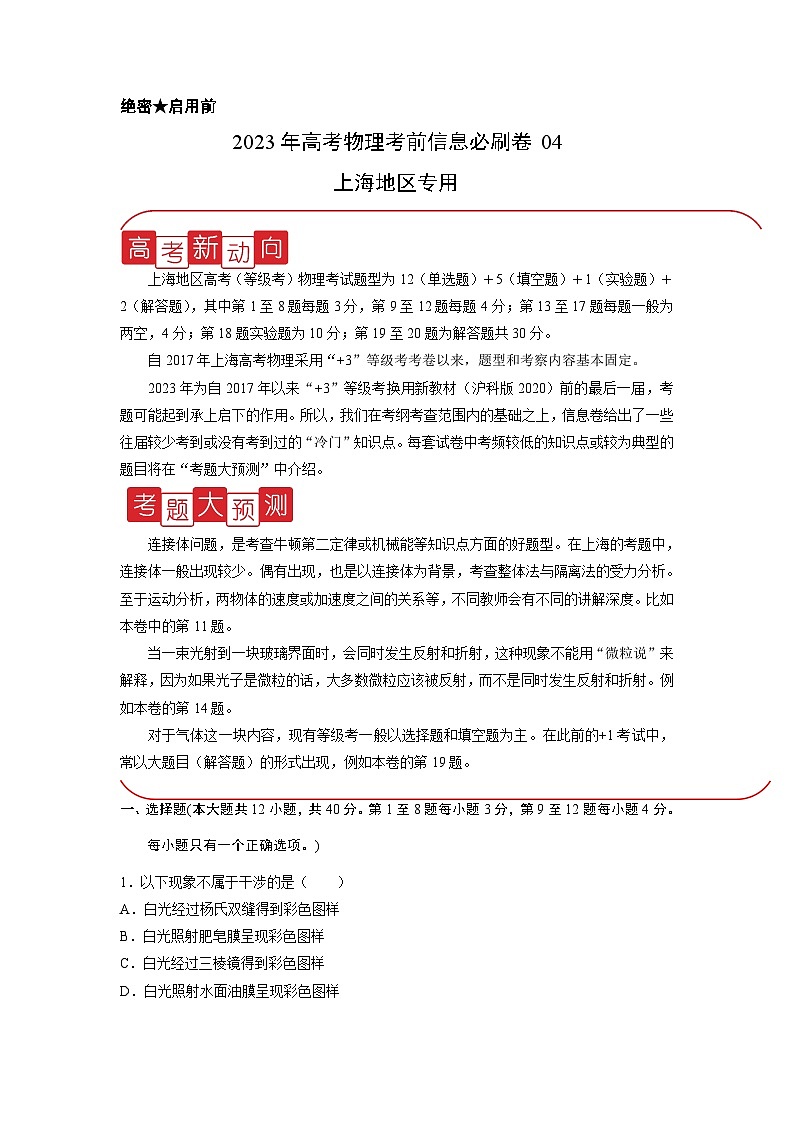

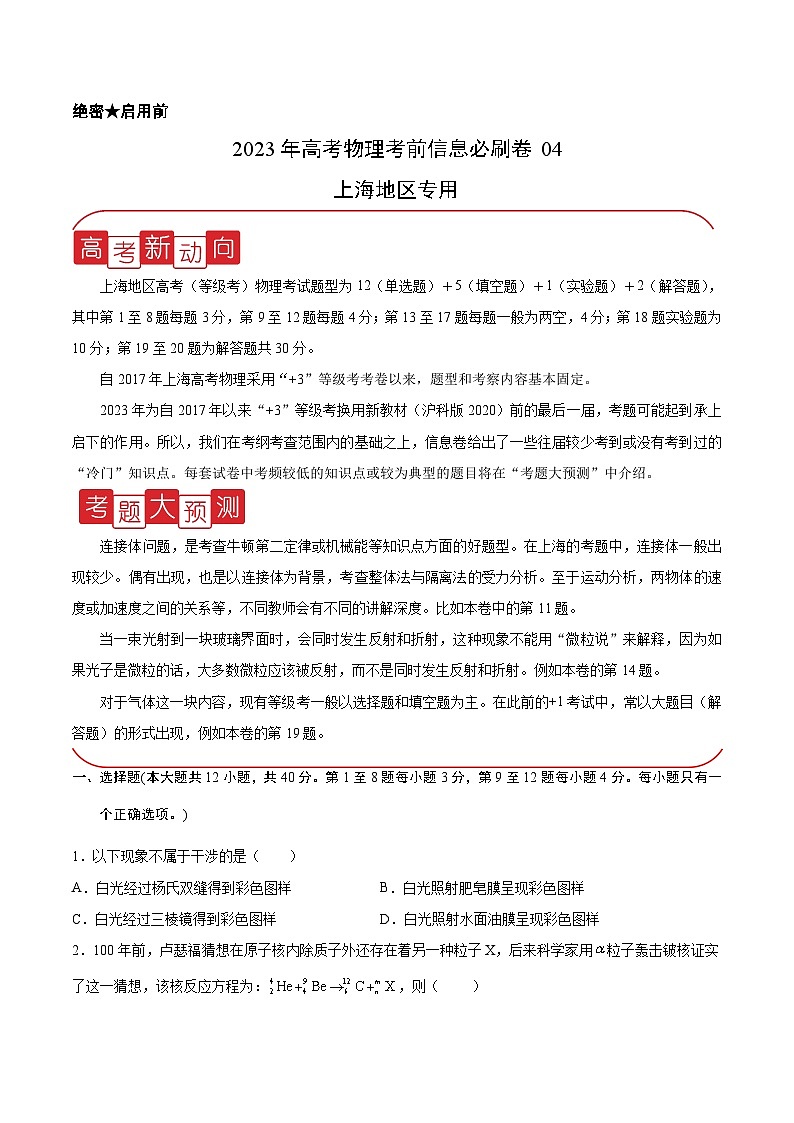

絕密★啟用前2023年高考物理考前信息必刷卷04上海地區專用上海地區高考（等級考）物理考試題型為12（單選題）＋5（填空題）＋1（實驗題）＋2（解答題），其中第1至8題每題3分，第9至12題每題4分；第13至17題每題一般為兩空，4分；第18題實驗題為10分；第19至20題為解答題共30分。自2017年上海高考物理采用“+3”等級考考卷以來，題型和考察內容基本固定。2023年為自2017年以來“+3”等級考換用新教材（滬科版2020）前的最后一屆，考題可能起到承上啟下的作用。所以，我們?cè)诳季V考查范圍內的基礎之上，信息卷給出了一些往屆較少考到或沒有考到過的“冷門”知識點。每套試卷中考頻較低的知識點或較為典型的題目將在“考題大預測”中介紹。 連接體問題，是考查牛頓第二定律或機械能等知識點方面的好題型。在上海的考題中，連接體一般出現較少。偶有出現，也是以連接體為背景，考查整體法與隔離法的受力分析。至于運動分析，兩物體的速度或加速度之間的關系等，不同教師會有不同的講解深度。比如本卷中的第11題。當一束光射到一塊玻璃界面時，會同時發生反射和折射，這種現象不能用“微粒說”來解釋，因?yàn)槿绻庾邮俏⒘５脑?，大多?shù)微粒應該被反射，而不是同時發生反射和折射。例如本卷的第14題。對于氣體這一塊內容，現有等級考一般以選擇題和填空題為主。在此前的+1考試中，常以大題目（解答題）的形式出現，例如本卷的第19題。一、選擇題(本大題共12小題，共40分。第1至8題每小題3分，第9至12題每小題4分。每小題只有一個正確選項。)1．以下現象不屬于干涉的是（　?。?/span>A．白光經過楊氏雙縫得到彩色圖樣B．白光照射肥皂膜呈現彩色圖樣C．白光經過三棱鏡得到彩色圖樣D．白光照射水面油膜呈現彩色圖樣【答案】C【詳解】A．根據光的干涉定義可知白光經過楊氏雙縫得到彩色圖樣是楊氏雙縫干涉，故A錯誤；B．由于重力的作用，肥皂膜形成了上薄下厚的薄膜，光線通過薄膜時頻率不變，干涉條紋的產生是由于光線在薄膜前后兩表面反射形成的兩列光波的疊加，白光照射肥皂膜呈現彩色圖樣是屬于干涉現象，故B錯誤；C．白光經過三棱鏡得到彩色圖樣是光在折射時產生的色散現象，故C正確；D．水面上的油膜呈現彩色是光的干涉現象，屬于薄膜干涉，故D錯誤；故選C。2．100年前，盧瑟福猜想在原子核內除質子外還存在著另一種粒子X，后來科學家用粒子轟擊鈹核證實了這一猜想，該核反應方程為：，則（      ）A．，，X是中子B．，，X是電子C．，，X是中子D．，，X是電子【答案】A【詳解】根據電荷數和質量數守恒，則有，解得m=1，n=0，故X是中子，故選A。3．下列說法正確的是（      ）A．溫度標志著物體內大量分子熱運動的劇烈程度B．內能是物體中所有分子熱運動所具有的動能的總和C．氣體壓強僅與氣體分子的平均動能有關D．氣體膨脹對外做功且溫度降低，分子的平均動能可能不變【答案】A【詳解】根據溫度是分子平均動能的標志確定氣體分子熱運動的程度和分子平均動能變化，內能是分子平均動能和分子勢總和，由氣體壓強宏觀表現確定壓強A．溫度是分子平均動能的標志，所以溫度標志著物體內大量分子熱運動的劇烈程度，故A正確；B．內能是物體中所有分子熱運動所具有的動能和分子勢能之和，故B錯誤；C．由壓強公式可知，氣體壓強除與分子平均動能（溫度）有關，還與體積有關，故C錯誤；D．溫度是分子平均動能的標志，所以溫度降低，分子平均動能一定變小，故D錯誤． 4．牛頓是經典力學的奠基人，牛頓三定律是物理學乃至自然科學中第一個完整的理論體系，它把天地間萬物的機械運動規律概括在一個嚴密的統一理論之中，這是人類認識自然的歷史中第一次理論大綜合。牛頓力學是經典物理學和天文學的基礎，也是現代工程力學及與之有關的工程技術的理論基礎。下列說法正確的是（　?。?/span>A．牛頓通過理想斜面實驗得出力是改變物體運動狀態的原因B．牛頓第一定律又被稱為慣性定律，物體的速度越大，慣性越大C．伽利略和笛卡爾的思想觀點對牛頓第一定律的建立做出了基礎性的貢獻D．牛頓第三定律指出先有作用力，后有反作用力【答案】C【詳解】A．伽利略通過理想斜面實驗得出力不是維持物體運動的原因，故A錯誤；B．牛頓第一定律又被稱為慣性定律，物體的質量越大，慣性越大，故B錯誤；C．伽利略和笛卡爾的思想觀點對牛頓第一定律的建立做出了基礎性的貢獻，故C正確；D．根據牛頓第三定律，作用力和反作用力是同時產生的，故D錯誤。故選C。5．天津之眼是世界上唯一建在水上的摩天輪，它的直徑達，輪外裝掛48個360度透明座艙，每個座艙可乘坐8個人，可同時供384個人觀光。摩天輪勻速旋轉一周所需時間為30分鐘，在此過程中，下列說法中正確的是（      ）A．每個乘客受到的合力在不斷變化，且做功始終為零B．運行過程中乘客對座位的壓力始終不變C．運行過程中乘客重力的功率始終不變D．乘客隨摩天輪運動的線速度大小為【答案】A【詳解】A．乘客做勻速圓周運動，每個人受到的合力都不等于零，合力提供向心力，始終指向圓心，不斷變化；乘客做勻速圓周運動，速度的大小不變，所以動能不變，根據動能定理可知，合力做功為零，故A正確；B．乘客做勻速圓周運動所需的向心力大小始終為，方向不斷發生變化，通過受力分析可知乘客在乘坐過程中對座位的壓力始終在不斷變化，故B錯誤；C．根據功率公式：P=mgvy，豎直方向的速度vy不斷變化，則重力的功率不斷變化，故C錯誤；D．乘客隨摩天輪運動的線速度大小為故D錯誤。故選A。6．物塊以初速度 v0滑上一固定斜面后又沿該斜面下滑的 v﹣t圖像如圖，則（　?。?/span>A．物塊上滑過程處于超重狀態 B．斜面可能是粗糙的C．t2時刻物塊回到出發點 D．t1時刻物塊加速度為零【答案】C【詳解】A．v﹣t圖像的斜率表示加速度，物塊上滑過程，斜率為負，說明加速度向下，處于失重狀態，選項A錯誤；B．v﹣t圖像的斜率表示加速度，由圖可知，物塊上滑與下滑的加速度相同，則受力不變，所以可判斷斜面是光滑的，選項B錯誤；C．v﹣t圖像與坐標軸所圍面積表示位移，t軸以上取正，t軸以下取負，由圖可知t2時刻物塊位移為零，回到出發點，選項C正確；D．v﹣t圖像的斜率表示加速度，由圖可知t1時刻斜率不為零，則物塊加速度為零，選項D錯誤；故選C。7．如圖所示，長為L的輕繩一端系于O點，另一端系一小球，在O點正下方P點有一釘子?，F(xiàn)將小球拉至A點由靜止釋放，小球擺至最低點B后繼續向右擺至最高點C。整個過程中，小球擺角始終小于5°。下列說法不正確的是（　?。?/span>A．小球在C點時回復力最大B．小球從A擺至B點時合力突然變大C．小球在B點時合力為零D．若將釘子的位置上移，則小球從A點擺至C點的時間變長【答案】C【詳解】AC．小球受重力和繩子拉力，所受合力沿切線方向提供回復力，在A、C兩點合力最大，回復力最大。在B點回復力為零，但沿半徑方向的力提供向心力，故合力不為零，A說法正確，不符合題意，C說法錯誤，符合題意。B．經過B點時，速度不變，圓周運動半徑變小，根據可知，合力變大，B說法正確，不符合題意；D．根據若將釘子的位置上移，擺長變大，周期變大，則小球從A點擺至C點的時間變長，D說法正確，不符合題意。故選C。8．如圖O是一固定的點電荷，虛線a、b、c是該點電荷產生的電場中的三條等勢線，正點電荷q僅受電場力的作用沿實線所示的軌跡從 a 處運動到 b 處，然后又運動到 c 處， 由此可知（　　）A．O為負電荷B．從a運動到 b，q的電勢能減少C．在整個過程中，q的加速度先變大后變小D．在整個過程中，電場力先做正功再做負功【答案】C【詳解】A．粒子的所受合力方向大致指向軌跡彎曲的方向，則知正電荷所受的電場力背離點電荷向外，因此O為正電荷，故A錯誤；BD．正點電荷從a運動到b，所受電場力與速度夾角大于，因此電場力先做負功，所以電勢能增大，又從b運動到c處，正點電荷所受電場力與速度夾角小于，因此電場力后做正功，即正電場力先做負功后做正功，故BD錯誤；C．正點電荷從a到b，與O的距離減小，又運動到c處，與O距離增大，根據牛頓第二定律可得由此可知，正點電荷加速度先增大后減小，故C正確，故選C。9．圖甲為一列橫波在t=0時的波動圖像，圖乙為該波中x=2m處質點P的振動圖像，下列說法正確的是（　?。?/span>A．波速為4m/sB．波沿x軸負方向傳播C．再過0.5s，P質點的動能最小D．再過2.5s，P質點振動路程為1.8cm【答案】A【詳解】A．由圖可知，波長和周期分別為，所以波速為故A正確；B．由圖乙可知，質點P在0時刻處于平衡位置，且向上振動，根據“上下坡”法可知，波沿x軸正方向傳播，故B錯誤；C．再經0.5s質點P回到平衡位置，速度達到最大，動能最大，故C錯誤；D．再過2.5s，即P兩個半周期，質點振動路程為故D錯誤。故選A。10．如圖所示是一對不等量異種點電荷的電場線分布圖，圖中兩點電荷連線長度為2r，左側點電荷帶電荷量為+2q，右側點電荷帶電荷量為-q，P、Q兩點關于兩電荷連線對稱。由圖可知（　?。?/span>A．P、Q兩點的電場強度相同B．M點的電場強度小于N點的電場強度C．兩點電荷連線的中點處的電場強度為D．同一試探電荷在M點的電勢能大于在N點的電勢能【答案】C【詳解】A．根據電場的對稱性，P、Q兩點的電場強度大小相同，方向不相同，故A錯誤；B．M點的電場線比N點的電場線密，所以M點的電場強度大于N點的電場強度，故B錯誤；C．+2q在兩點電荷連線的中點處的電場強度方向指向-q，大小為-q在兩點電荷連線的中點處的電場強度方向指向-q，大小為合場強為故C正確；C．M點的電勢高于N點的電勢，則同一正試探電荷在M點的電勢能大于在N點的電勢能，同一負試探電荷在M點的電勢能小于在N點的電勢能，故D錯誤。故選C。11．如圖所示，A是一質量為M的盒子，B的質量為，用細繩相連，跨過光滑的定滑輪，A置于傾角為=30°的斜面上，B懸于斜面之外，處于靜止?fàn)顟B(tài)，現使斜面傾角逐漸增大，整個系統始終保持靜止，則在增大傾角的過程中（　　）A．A對斜面的壓力增大 B．繩子拉力保持不變C．A所受的摩擦力增大 D．A所受的摩擦力先增大后減小【答案】B【詳解】A．隔離物體A，受重力、拉力支持力和靜摩擦力（可能為零），根據平衡條件，在垂直斜面方向N=Mgcosα因α角在增大，故A對斜面的壓力Mgcosα變小，故A錯誤；B．對物體B分析，受重力和拉力，二力平衡，故T=0.75Mg保持不變，故B正確；CD．平行斜面方向，重力的下滑分力為Mgsinα，拉力T=0.75Mg，開始時α=30°，故Mgsin30°=0.5Mg<0.75Mg，故靜摩擦力平行斜面向下；α變大，則下滑分力Mgsinα變大，達到0.75Mg前，靜摩擦力一直平行斜面向下，大小變??；下滑分力等于0.75Mg時，靜摩擦力減小到零；下滑分力大于0.75Mg后，靜摩擦力變?yōu)槠叫行泵嫦蛏锨以黾樱?/span>A所受的摩擦力先減小后增大，故CD錯誤。故選B。12．如圖所示，虛線A、B、C、D是某勻強電場中的4個平行且等距的等勢面，兩等勢面間的距離為2cm，其中等勢面C的電勢為0，一電子僅在靜電力的作用下運動，經過A、D等勢面時的動能分別為28eV和10eV，則下列說法正確的是（　?。?/span>A．等勢面D的電勢為6VB．該勻強電場的電場強度為3V/m，方向水平向右C．該電子不可能到達電勢為－12V的等勢面D．該電子運動到某一位置，其電勢能變?yōu)?/span>8eV時，它的動能為8eV【答案】D【分析】根據動能定理，結合電勢差等于電勢之差，及能量守恒定律，及只有電場力做功，導致動能與電勢能相互轉化，從而即可一一求解．【詳解】因電子只在靜電力的作用下運動，經過A、D等勢面點的動能分別為28eV和10eV，根據動能定理，則有：-e（φA-φD）=（10-28）eV，解得：φA-φD=18V，又φC=0，可解得：φD=-6V，故A錯誤；電場強度，方向向右；選項B錯誤； 因只有電場力做功，動能與電勢能之和保持不變，總能量為10eV+(-6V)(-e)= 16eV，則在－12V的等勢面上動能為16eV -(-12V)(-e)= 4eV，即可能到達電勢為－12V的等勢面，選項C錯誤；因電子總能量為16eV，則該電子運動到某一位置，其電勢能變?yōu)?/span>8eV時，它的動能為8eV，故D正確；故選D．二、填空題（共20分，每小題4分。）13．1831年，英國物理學家、化學家________經過十年的努力，終于發現了在________中能產生感應電流．【答案】     法拉第     閉合電路【詳解】電磁感應現象是由英國物理家法拉第發現的，而感應電流產生條件是：1、閉合回路 2、磁通量發生變化．14．牛頓的“微粒說”認為光是一種從光源發出的物質微粒．當一束光射到一塊玻璃界面時，會同時發生反射和折射，這種現象_______（選填“能”或“不能”）用“微粒說”來解釋，理由是：__________________________．【答案】     不能     如果光子是微粒的話，大多數微粒應該被反射，而不是同時發生反射和折射【詳解】當一束光射到一塊玻璃界面時，會同時發生反射和折射，這種現象不能用“微粒說”來解釋，因?yàn)槿绻庾邮俏⒘５脑挘蠖鄶?shù)微粒應該被反射，而不是同時發生反射和折射．15．質點在x軸上運動，其位置坐標x隨時間t的變化關系為x=2t2+2t-4，則其加速度a=______m/s2．當t=2時，速度為___________m/s（x的單位是m，t的單位是s）．【答案】          【詳解】根據，以及，知，當時，速度為，當時：．16．一列在x軸上傳播的簡諧波，在x1＝10cm和x2＝110cm處的兩個質點的振動圖象如圖所示，則波源的振動周期為________s，這列簡諧波的最大波長為________m．【答案】     4     4【詳解】從振動圖象得到質點振動的周期為4s，故波源的周期也為4s；在t=0時刻，x1=10cm的質點在最大位移處，x2=110cm在平衡位置并且向上運動，兩個平衡位置之間的距離為（n=0，1，2…），則有：（n=0，1，2…），當n=0時波長．17．如圖所示，光滑水平面上方存在兩個足夠大的磁感應強度均為0.5T、方向相反的水平勻強磁場，PQ為兩個磁場的邊界．一個邊長為0.2m，質量為0.2kg，電阻為0.5Ω的正方形金屬線框沿垂直磁場方向，以某一速度從圖示位置向右直線運動，當線框中心線AB運動到與PQ重合時，線框的速度為1m/s，此過程中通過線框截面的電荷量為___C，若此時在紙面內加上一個水平外力使該時刻線框的加速度大小為0．5m/s2，則所加外力的大小為____N。【答案】0.04，0.18N或0.02N【詳解】[1]感應電動勢為：，感應電流為，通過線框截面的電荷量為：q=I△t，解得：[2]此時感應電動勢：E=2BLv，感應電流為：，線框所受的安培力：，若加速度向右，由牛頓第二定律得：F-FA=ma，解得：F=0.18N若加速度向左，由牛頓第二定律得：F+FA=ma，解得：F=0.02N三、綜合題（共3題，共40分。）注意：第19、20題在列式計算、邏輯推理以及回答問題過程中，要求給出必要的圖示、文字說明、公式、演算等。18．利用如圖所示的電路測定一節干電池的電動勢和內電阻，要求盡量減小實驗誤差．供選擇的器材有：A．電流表A（0～0.6A）                     B．電壓表V1（0～3V）C．電壓表V2（0～15V）                    D．滑動變阻器R1（0～20Ω）E．滑動變阻器R2（0～200Ω）             G．定值電阻ΩH．開關一個，導線若干（1）實驗中電壓表應選用____，滑動變阻器應選用____（選填相應器材前的字母）．（2）閉合開關，電壓表和電流表均有示數，但是無論怎么移動滑動變阻器的滑片，電壓表的讀數變化都非常小．同學們討論后，在原電路的基礎上又加了一個定值電阻Ω，問題得到解決．請你在虛線框內畫出改進后的電路圖________．（3）改進電路圖以后，某位同學記錄了6組數據，對應的點已經標在坐標紙上．在坐標紙上畫出圖線________，并根據所畫圖線可得出干電池的電動勢___V，內電阻___Ω．（結果小數點后保留兩位有效數字）【答案】     B     D               1.48     1.6【詳解】(1)[1][2]一節干電池電動勢約為1.5V，則電壓表應選B；因內阻較小，故為方便實驗操作，滑動變阻器應選D；(2)[3]無論怎么移動滑動變阻器的滑片，電壓表的讀數變化都非常小，則說明內阻較小，故為了增大等效內阻，只需將一定值電阻與電源串聯即可；故原理圖如圖所示:(3)[4] 圖線如下圖所示：[5][6]根據閉合電路歐姆定律可知：U=E-Ir，則由圖象可知，電動勢：E=1.48V，則阻。【點睛】本題考查了實驗注意事項與實驗數據處理，掌握基礎知識、理解實驗原理是解題的前提與關鍵，對于實驗問題一定要明確實驗原理，并且親自動手實驗，熟練應用所學基本規律解決實驗問題．19．有同學設想如下實驗測量月球表面的晝夜溫差：在地面制作一個橫截面積為S、導熱良好的氣缸，用一個質量為m的活塞（厚度不計）在缸內密閉一部分理想氣體。在壓強為p0、溫度為T0的地面大氣中，氣缸開口向上豎直放置時（如圖），活塞到缸底的距離為h0。已知月面重力加速度為g（g為地面重力加速度），忽略活塞與氣缸間的摩擦和氣缸的熱脹冷縮。將此氣缸送到月球表面（無大氣）并同樣開口向上豎直放置。求：（1）月晝時，月表溫度最高為T1（T1> T0），要想活塞不被缸內氣體排出缸外，缸口到缸底距離（即缸的深度）至少多大？（2）若月夜時活塞穩定的位置比月晝下降了?h，則月面的晝夜溫差是多少？【答案】（1）；（2）【詳解】（1）封閉氣體在地面時封閉氣體在月面并處于月晝最高溫T1時由氣體狀態方程得聯立解得缸口到缸底的最小距離為（2）從月晝到月夜，封閉氣體做等壓變化，有聯立解得月晝與月夜的溫差20．如圖甲所示，光滑金屬導軌MN和PQ平行，間距，與水平面之間的夾角，勻強磁場磁感應強度，方向垂直于導軌平面向上，MP間接有阻值的電阻，質量、電阻的金屬棒ab垂直導軌放置?，F(xiàn)用和導軌平行的恒力F沿導軌平面向上拉金屬棒ab，使其由靜止開始運動，當金屬棒沿導軌向上的位移時達到穩定狀態，對應過程的圖像如圖乙所示。導軌足夠長且電阻不計，。（，）求：（1）恒力F的大小；（2）從金屬棒ab開始運動到剛達到穩定狀態的過程金屬棒上產生的焦耳熱；（3）從金屬棒ab開始運動到剛達到穩定狀態過程所用的時間t和通過金屬棒ab橫截面的電荷量q。【答案】（1）；（2）；（3），【詳解】（1）當金屬棒勻速運動時，由平衡條件得其中由乙圖可知，且聯立解得（2）從金屬棒開始運動到達穩定，由動能定理得又克服安培力所做的功等于整個電路產生的焦耳熱，代入數據解得兩電阻產生的焦耳熱與阻值成正比，故金屬桿上產生的焦耳熱為（3）從金屬棒ab開始運動到剛達到穩定狀態過程平均感應電動勢平均感應電流流過金屬棒ab橫截面的電荷量聯立解得進入勻強磁場導體棒做加速度減小的加速運動，由動量定理有又聯立解得
