2023年內蒙古根河市阿龍山中學中考物理模擬卷 (含答案)

這是一份2023年內蒙古根河市阿龍山中學中考物理模擬卷 (含答案)，共18頁。

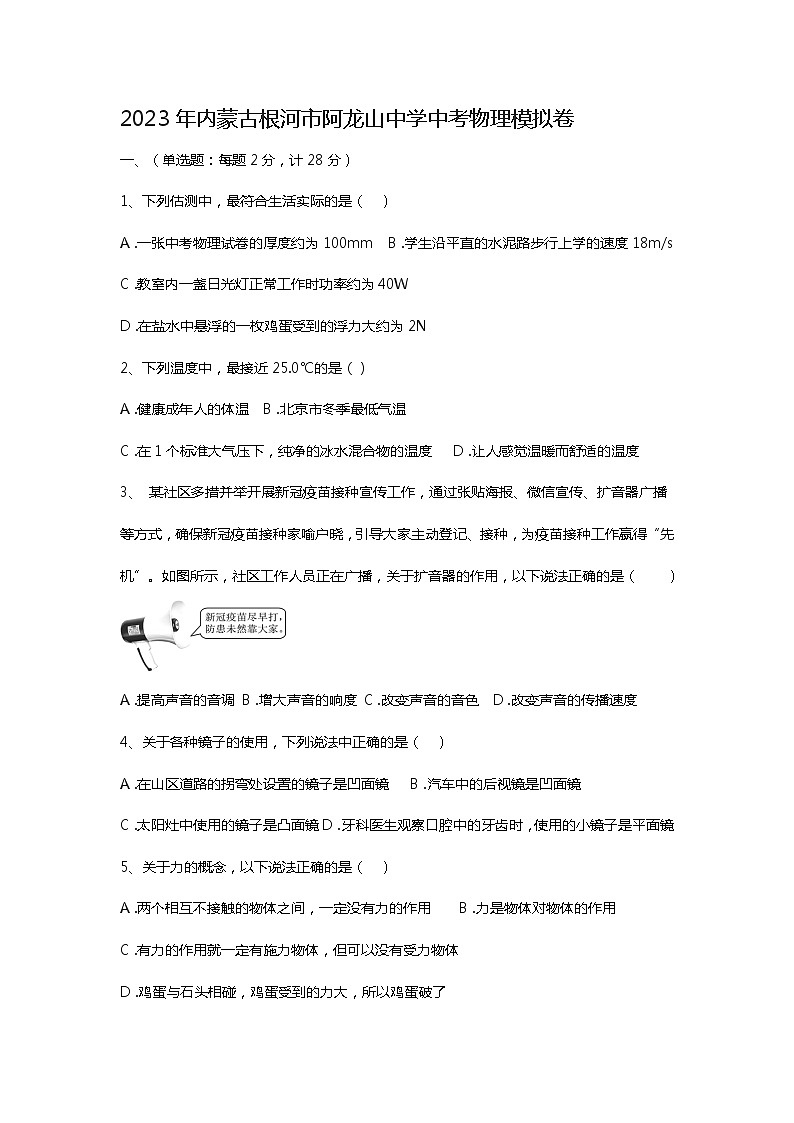

?2023年內蒙古根河市阿龍山中學中考物理模擬卷

一、（單選題：每題2分，計28分）
1、下列估測中，最符合生活實際的是（???）
A .一張中考物理試卷的厚度約為100mm B .學生沿平直的水泥路步行上學的速度18m/s C .教室內一盞日光燈正常工作時功率約為40W
D .在鹽水中懸浮的一枚雞蛋受到的浮力大約為2N
2、下列溫度中，最接近25.0℃的是（）
A .健康成年人的體溫 B .北京市冬季最低氣溫
C .在1個標準大氣壓下，純凈的冰水混合物的溫度 D .讓人感覺溫暖而舒適的溫度
3、 某社區多措并舉開展新冠疫苗接種宣傳工作，通過張貼海報、微信宣傳、擴音器廣播等方式，確保新冠疫苗接種家喻戶曉，引導大家主動登記、接種，為疫苗接種工作贏得“先機”。如圖所示，社區工作人員正在廣播，關于擴音器的作用，以下說法正確的是（　?。?br />
A .提高聲音的音調 B .增大聲音的響度 C .改變聲音的音色 D .改變聲音的傳播速度
4、關于各種鏡子的使用，下列說法中正確的是（???）
A .在山區道路的拐彎處設置的鏡子是凹面鏡 B .汽車中的后視鏡是凹面鏡
C .太陽灶中使用的鏡子是凸面鏡D .牙科醫生觀察口腔中的牙齒時，使用的小鏡子是平面鏡
5、關于力的概念，以下說法正確的是（???）
A .兩個相互不接觸的物體之間，一定沒有力的作用 B .力是物體對物體的作用
C .有力的作用就一定有施力物體，但可以沒有受力物體
D .雞蛋與石頭相碰，雞蛋受到的力大，所以雞蛋破了

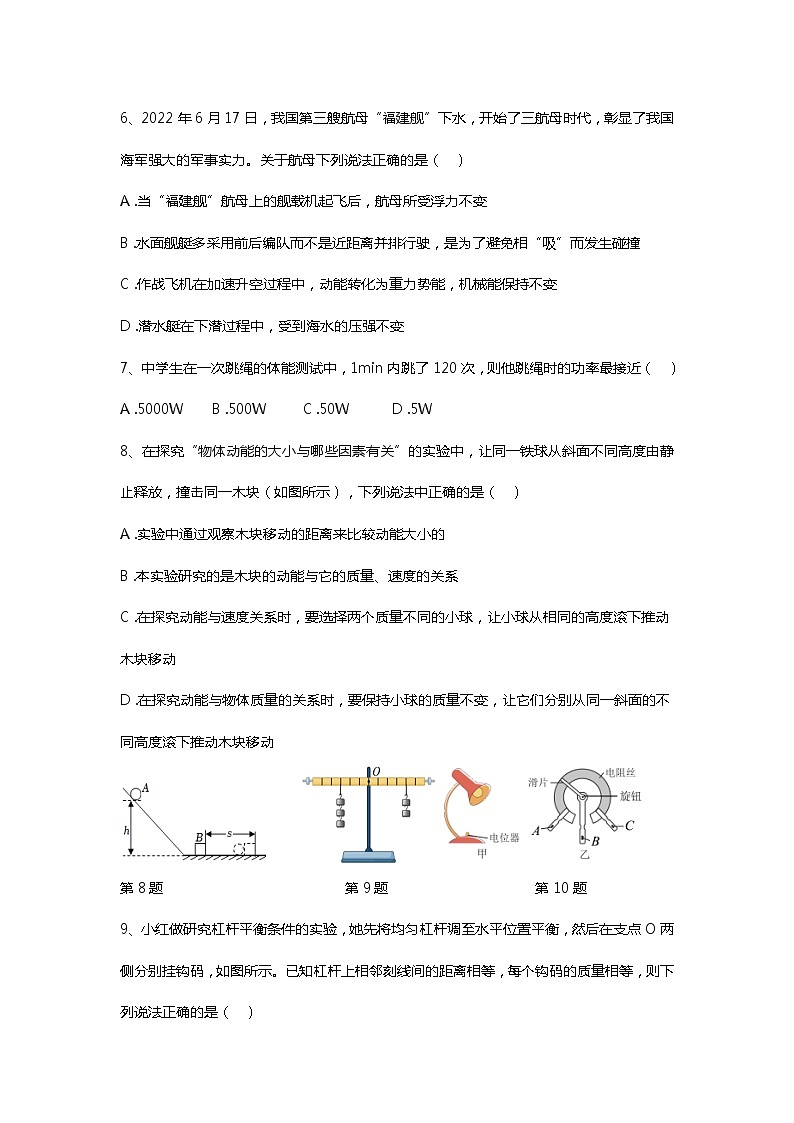

6、2022年6月17日，我國第三艘航母“福建艦”下水，開始了三航母時代，彰顯了我國海軍強大的軍事實力。關于航母下列說法正確的是（???）
A .當“福建艦”航母上的艦載機起飛后，航母所受浮力不變
B .水面艦艇多采用前后編隊而不是近距離并排行駛，是為了避免相“吸”而發生碰撞
C .作戰飛機在加速升空過程中，動能轉化為重力勢能，機械能保持不變
D .潛水艇在下潛過程中，受到海水的壓強不變
7、中學生在一次跳繩的體能測試中，1min內跳了120次，則他跳繩時的功率最接近（???）
A .5000W B .500W C .50W D .5W
8、在探究“物體動能的大小與哪些因素有關”的實驗中，讓同一鐵球從斜面不同高度由靜止釋放，撞擊同一木塊（如圖所示），下列說法中正確的是（???）
A .實驗中通過觀察木塊移動的距離來比較動能大小的
B .本實驗研究的是木塊的動能與它的質量、速度的關系
C .在探究動能與速度關系時，要選擇兩個質量不同的小球，讓小球從相同的高度滾下推動木塊移動
D .在探究動能與物體質量的關系時，要保持小球的質量不變，讓它們分別從同一斜面的不同高度滾下推動木塊移動

第8題 第9題 第10題
9、小紅做研究杠桿平衡條件的實驗，她先將均勻杠桿調至水平位置平衡，然后在支點O兩側分別掛鉤碼，如圖所示。已知杠桿上相鄰刻線間的距離相等，每個鉤碼的質量相等，則下列說法正確的是（???）

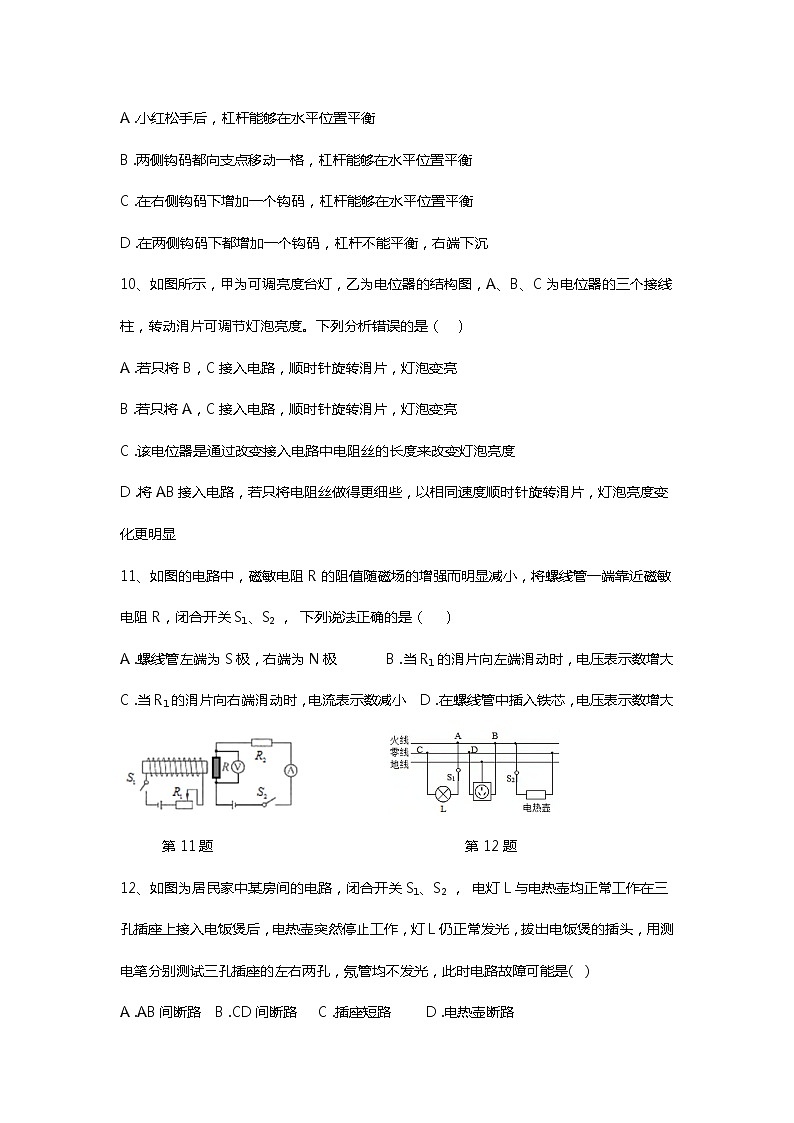

A .小紅松手后，杠桿能夠在水平位置平衡
B .兩側鉤碼都向支點移動一格，杠桿能夠在水平位置平衡
C .在右側鉤碼下增加一個鉤碼，杠桿能夠在水平位置平衡
D .在兩側鉤碼下都增加一個鉤碼，杠桿不能平衡，右端下沉
10、如圖所示，甲為可調亮度臺燈，乙為電位器的結構圖，A、B、C為電位器的三個接線柱，轉動滑片可調節燈泡亮度。下列分析錯誤的是（???）
A .若只將B，C接入電路，順時針旋轉滑片，燈泡變亮
B .若只將A，C接入電路，順時針旋轉滑片，燈泡變亮
C .該電位器是通過改變接入電路中電阻絲的長度來改變燈泡亮度
D .將AB接入電路，若只將電阻絲做得更細些，以相同速度順時針旋轉滑片，燈泡亮度變化更明顯
11、如圖的電路中，磁敏電阻R的阻值隨磁場的增強而明顯減小，將螺線管一端靠近磁敏電阻R，閉合開關S1、S2?， 下列說法正確的是（?? ）
A .螺線管左端為S極，右端為N極 B .當R1的滑片向左端滑動時，電壓表示數增大
C .當R1的滑片向右端滑動時，電流表示數減小 D .在螺線管中插入鐵芯，電壓表示數增大

第11題 第12題
12、如圖為居民家中某房間的電路，閉合開關S1、S2?， 電燈L與電熱壺均正常工作在三孔插座上接入電飯煲后，電熱壺突然停止工作，燈L仍正常發光，拔出電飯煲的插頭，用測電筆分別測試三孔插座的左右兩孔，氖管均不發光，此時電路故障可能是(???)
A .AB間斷路 B .CD間斷路 C .插座短路 D .電熱壺?cái)嗦?br /> 13、如圖所示，規格相同的甲、乙兩容器中分別裝有3kg和4kg的純凈水，并用不同加熱器同時對其加熱，根據所記錄的數據分別得到圖丙的水溫與加熱時間的關系圖像A和B（不計熱量損失）。則下列說法正確的是（　　）
A .乙杯中水每分鐘吸收的熱量為1.2×105J?
?B .加熱時間相同，甲、乙兩杯水升高的溫度之比為3：2????
C .甲、乙兩杯中的加熱器每分鐘放出的熱量之比為3：4???
?D .將甲、乙兩容器中的液體從20℃加熱至沸騰所需要的時間之比是3：4

第13題 第14題
14、如圖甲所示的電路中，閉合開關后，當滑動變阻器的滑片P從a端移動到b端的過程中，電流表示數I與電壓表示數U的變化關系如圖乙所示，則下列判斷正確的是（?? ）
A .電源的電壓為9V B .定值電阻R0的阻值為10Ω
C .R0的最大功率為0.4W D .當滑片在b端時，電路的總功率為0.8W
二、（填空題：每空1分，計10分）
15、2022年女足亞洲杯決賽賽場上，張琳艷用頭頂回遠處飛來的足球，說明力可以改變物體的 ?，同時她感覺頭疼，說明物體間力的作用是 ?的。
16、 有一支刻度均勻，但讀數模糊的溫度計，在標準大氣壓下，測冰水混合物中的讀數在第5格處，測沸水的讀數為95格處。用此溫度計測得某杯液體的溫度時讀數在23格處。則液體的實際溫度是 ℃；如果溫度是50℃，讀數應該在第 格處。
17、 甲、乙是長度相同、材料相同的電阻絲，且甲粗乙細，則電阻較大的是 。 若將甲、乙并聯后接入電路，則通過 電流較大（均選填“甲”或“乙”）。
18、 電動車右手的“調速”把手聯動的電路元件實質是一個 ；現在許多賓館都利用房卡取電，只有把房卡插入槽中，房間內的用電器才能使用。房卡的作用相當于電路中的 （兩空均填電路元件名稱）。
19、 在一次實踐活動中，小華同學將一木塊放入水中，木塊漂浮于水面，露出水面的體積V1為30cm3?， 現將露出部分完全截去后再放入水中，它露出水面部分體積V2為18cm3，原木塊的體積V等于 cm3?， 木塊的密度是 kg/m3。
三、（作圖和實驗探究題：作圖題2分，實驗探究題17分，計19分）
20、如圖，將圖中的電磁鐵連入你設計的電路中（在虛線內完成），要求：能改變電磁鐵磁性的強弱，閉合開關S后，小磁針受力靜止時，其N極如圖所示。

21、如圖所示，
（1）?用酒精燈對燒瓶加熱一段時間后，發現瓶中水量減少，這是由于水 （填物態變化名稱）造成的；而金屬盤底部出現水滴，這是由于金屬盤的溫度較 ，使水蒸氣發生 （填物態變化名稱）。
（2）?為了讓實驗現象更顯著：可以在金屬盤內放入 （選填“冰塊”或“熱水”）；
（3）?也可以將金屬盤適當 （選填“遠離”或“靠近”）燒瓶口。
22、在“測量滑輪組機械效率”的實驗中，某組同學選擇了如圖所示的兩種滑輪組進行多次實驗，記錄的實驗數據如下表：
實驗次數
鉤碼重G/N
鉤碼上升高度h/cm
拉力F/N
繩端移動距離s/cm
機械效率η
1
0.5
10
0.4
30

2
1.5
10
0.8
30
62.5%
3
0.5
10
0.5
40
25.0%
4
1.5
10
0.7
40
53.6%
（1）?根據表中數據可以判斷出第一次實驗所選擇的是? （選填甲或乙）滑輪組；
（2）?在第一次實驗中，當豎直向上?拉動滑輪組時，彈簧測力計示數如圖丙所示，拉力F為0.4N；該次實驗滑輪組的機械效率是? （計算結果精確到0.1%）；

（3）?通過比較?兩次實驗數據可以得出：同一滑輪組，物重越大，機械效率? （選填“越大”、“越小”或“不變”）；
（4）?在忽略摩擦和繩重的前提下，通過第四次數據可算出動滑輪的總重為 ?N。
23、在探究“電流與電阻的關系”的實驗中，電源電壓恒為 6V，電路如圖甲所示。
（1）?小明將滑動變阻器的滑片移到最右端后，閉合開關 S，電壓表的指針 （選填“幾乎不動”或“偏 轉很大”）．電流表的示數如圖乙所示，則滑動變阻器最大電阻為 Ω，請你在連接錯誤的一條導線 上畫“×”，并用筆畫線代替導線將電路連接正確。

（2）?小明分別把 5Ω、10Ω、15Ω、20Ω的四個定值電阻接入電路進行實驗，為了完成這四次實驗，應控制定值電阻兩端電壓至少為 V．
（3）?小明用額定電壓為 2.5V 的小燈泡替換定值電阻 R，利用原有電路，測量小燈泡的電阻．實驗時，他調 節滑動變阻器的滑片到某一位置時，電壓表的示數為 2V，為使小燈泡正常發光，他應該向 （選填 “左”或“右”）調節滑動變阻器的滑片，根據丙圖還可以求出小燈泡的額定功率 W。
（4）?完成上面實驗后，小明又想測量額定電壓為U額的小燈泡的額定功率，利用一個電壓未知的電源和阻值為R0的定值電阻，設計了如圖丁所示的電路．請完成下列實驗步驟：

①閉合開關S1?， 開關S2接a接線柱，移動滑動變阻器的滑片，使電壓表的示數為U額；②閉合開關S1?， 開關S2接b接線柱，滑動變阻器的滑片 （選填“向左移丁動”、“向右移動或“保持不動”），讀出電壓表示數為U1；再將開關S2接c接線柱，讀出電壓表的示數為U2；
③小燈泡額定功率的表達式P額= 。
四、（計算題：13分）
24、底面積為900cm2、重720N的貨箱靜止在水平地面上，工人用圖甲所示的滑輪組將它提升到4m的高處。提升過程中，拉力F的功率為156W，貨箱上升的高度h隨時間t的變化關系如圖乙所示，不計摩擦及繩重。求∶

（1）?繩子自由端未施力時，貨箱對地面的壓強；（2）?工人所用拉力F的大小；
（3）?如果仍用該滑輪組勻速提升重為1140N的重物，滑輪組的機械效率多大？






25、如圖，甲所示的電路，電源電壓4.5V保持不變，小燈泡L標有“2.5V 0.25A”字樣，小燈泡的I-U圖像如圖乙所示，滑動變阻器R1的最大值為30Ω?， 定值電阻R2=30Ω?， 電流表的量程為0~0.6A，電壓表的量程為0~3V。求：（1）?小燈泡正常發光100s消耗的電能；（2）?當只閉合開關S、S2和S3時，求整個電路消耗的最大功率；（3）?當只閉合開關S和S1時，在保證元件安全工作的情況下，求滑動變阻器R1允許的取值范圍。


2023年內蒙古根河市阿龍山中學中考物理模擬卷
參考答案
一、（單選題：每題2分，計28分）
1、下列估測中，最符合生活實際的是（C???）
A .一張中考物理試卷的厚度約為100mm B .學生沿平直的水泥路步行上學的速度18m/s C .教室內一盞日光燈正常工作時功率約為40W
D .在鹽水中懸浮的一枚雞蛋受到的浮力大約為2N
2、下列溫度中，最接近25.0℃的是（ D）
A .健康成年人的體溫 B .北京市冬季最低氣溫
C .在1個標準大氣壓下，純凈的冰水混合物的溫度 D .讓人感覺溫暖而舒適的溫度
3、某社區多措并舉開展新冠疫苗接種宣傳工作，通過張貼海報、微信宣傳、擴音器廣播等方式，確保新冠疫苗接種家喻戶曉，引導大家主動登記、接種，為疫苗接種工作贏得“先機”。如圖所示，社區工作人員正在廣播，關于擴音器的作用，以下說法正確的是（　B?。?br />
A .提高聲音的音調 B .增大聲音的響度 C .改變聲音的音色 D .改變聲音的傳播速度
4、關于各種鏡子的使用，下列說法中正確的是（?D??）
A .在山區道路的拐彎處設置的鏡子是凹面鏡 B .汽車中的后視鏡是凹面鏡
C .太陽灶中使用的鏡子是凸面鏡D .牙科醫生觀察口腔中的牙齒時，使用的小鏡子是平面鏡
5、關于力的概念，以下說法正確的是（ B???）
A .兩個相互不接觸的物體之間，一定沒有力的作用 B .力是物體對物體的作用
C .有力的作用就一定有施力物體，但可以沒有受力物體
D .雞蛋與石頭相碰，雞蛋受到的力大，所以雞蛋破了
6、2022年6月17日，我國第三艘航母“福建艦”下水，開始了三航母時代，彰顯了我國海軍強大的軍事實力。關于航母下列說法正確的是（B???）
A .當“福建艦”航母上的艦載機起飛后，航母所受浮力不變
B .水面艦艇多采用前后編隊而不是近距離并排行駛，是為了避免相“吸”而發生碰撞
C .作戰飛機在加速升空過程中，動能轉化為重力勢能，機械能保持不變
D .潛水艇在下潛過程中，受到海水的壓強不變
7、中學生在一次跳繩的體能測試中，1min內跳了120次，則他跳繩時的功率最接近（ B ???）
A .5000W B .500W C .50W D .5W
8、在探究“物體動能的大小與哪些因素有關”的實驗中，讓同一鐵球從斜面不同高度由靜止釋放，撞擊同一木塊（如圖所示），下列說法中正確的是（?A ??）
A .實驗中通過觀察木塊移動的距離來比較動能大小的
B .本實驗研究的是木塊的動能與它的質量、速度的關系
C .在探究動能與速度關系時，要選擇兩個質量不同的小球，讓小球從相同的高度滾下推動木塊移動
D .在探究動能與物體質量的關系時，要保持小球的質量不變，讓它們分別從同一斜面的不同高度滾下推動木塊移動

第8題 第9題 第10題
9、小紅做研究杠桿平衡條件的實驗，她先將均勻杠桿調至水平位置平衡，然后在支點O兩側分別掛鉤碼，如圖所示。已知杠桿上相鄰刻線間的距離相等，每個鉤碼的質量相等，則下列說法正確的是（B???）
A .小紅松手后，杠桿能夠在水平位置平衡
B .兩側鉤碼都向支點移動一格，杠桿能夠在水平位置平衡
C .在右側鉤碼下增加一個鉤碼，杠桿能夠在水平位置平衡
D .在兩側鉤碼下都增加一個鉤碼，杠桿不能平衡，右端下沉
10、如圖所示，甲為可調亮度臺燈，乙為電位器的結構圖，A、B、C為電位器的三個接線柱，轉動滑片可調節燈泡亮度。下列分析錯誤的是（B???）
A .若只將B，C接入電路，順時針旋轉滑片，燈泡變亮
B .若只將A，C接入電路，順時針旋轉滑片，燈泡變亮
C .該電位器是通過改變接入電路中電阻絲的長度來改變燈泡亮度
D .將AB接入電路，若只將電阻絲做得更細些，以相同速度順時針旋轉滑片，燈泡亮度變化更明顯
11、如圖的電路中，磁敏電阻R的阻值隨磁場的增強而明顯減小，將螺線管一端靠近磁敏電阻R，閉合開關S1、S2?， 下列說法正確的是（?C? ）
A .螺線管左端為S極，右端為N極 B .當R1的滑片向左端滑動時，電壓表示數增大
C .當R1的滑片向右端滑動時，電流表示數減小 D .在螺線管中插入鐵芯，電壓表示數增大

第11題 第12題
12、如圖為居民家中某房間的電路，閉合開關S1、S2?， 電燈L與電熱壺均正常工作在三孔插座上接入電飯煲后，電熱壺突然停止工作，燈L仍正常發光，拔出電飯煲的插頭，用測電筆分別測試三孔插座的左右兩孔，氖管均不發光，此時電路故障可能是(?A??)
A .AB間斷路 B .CD間斷路 C .插座短路 D .電熱壺?cái)嗦?br /> 13、如圖所示，規格相同的甲、乙兩容器中分別裝有3kg和4kg的純凈水，并用不同加熱器同時對其加熱，根據所記錄的數據分別得到圖丙的水溫與加熱時間的關系圖像A和B（不計熱量損失）。則下列說法正確的是（B　）
A .乙杯中水每分鐘吸收的熱量為1.2×105J?
?B .加熱時間相同，甲、乙兩杯水升高的溫度之比為3：2????
C .甲、乙兩杯中的加熱器每分鐘放出的熱量之比為3：4???
?D .將甲、乙兩容器中的液體從20℃加熱至沸騰所需要的時間之比是3：4

第13題 第14題
14、如圖甲所示的電路中，閉合開關后，當滑動變阻器的滑片P從a端移動到b端的過程中，電流表示數I與電壓表示數U的變化關系如圖乙所示，則下列判斷正確的是（ B?? ）
A .電源的電壓為9V B .定值電阻R0的阻值為10Ω
C .R0的最大功率為0.4W D .當滑片在b端時，電路的總功率為0.8W
二、（填空題：每空1分，計10分）
15、2022年女足亞洲杯決賽賽場上，張琳艷用頭頂回遠處飛來的足球，說明力可以改變物體的 運動狀態，同時她感覺頭疼，說明物體間力的作用是 相互 ?的。
20、 有一支刻度均勻，但讀數模糊的溫度計，在標準大氣壓下，測冰水混合物中的讀數在第5格處，測沸水的讀數為95格處。用此溫度計測得某杯液體的溫度時讀數在23格處。則液體的實際溫度是 20 ℃；如果溫度是50℃，讀數應該在第 50 格處。
21、 甲、乙是長度相同、材料相同的電阻絲，且甲粗乙細，則電阻較大的是乙 。 若將甲、乙并聯后接入電路，則通過 甲 電流較大（均選填“甲”或“乙”）。
22、 電動車右手的“調速”把手聯動的電路元件實質是一個滑動變阻器；現在許多賓館都利用房卡取電，只有把房卡插入槽中，房間內的用電器才能使用。房卡的作用相當于電路中的 開關 （兩空均填電路元件名稱）。
23、 在一次實踐活動中，小華同學將一木塊放入水中，木塊漂浮于水面，露出水面的體積V1為30cm3?， 現將露出部分完全截去后再放入水中，它露出水面部分體積V2為18cm3，原木塊的體積V等于 75 cm3?， 木塊的密度是 0.67×103 kg/m3。
三、（作圖和實驗探究題：作圖題2分，實驗探究題17分，計19分）
20、如圖，將圖中的電磁鐵連入你設計的電路中（在虛線內完成），要求：能改變電磁鐵磁性的強弱，閉合開關S后，小磁針受力靜止時，其N極如圖所示。

21、如圖所示，
（1）?用酒精燈對燒瓶加熱一段時間后，發現瓶中水量減少，這是由于水 汽化（填物態變化名稱）造成的；而金屬盤底部出現水滴，這是由于金屬盤的溫度較 低，使水蒸氣發生 液化 （填物態變化名稱）。
（2）?為了讓實驗現象更顯著：可以在金屬盤內放入 冰塊 （選填“冰塊”或“熱水”）；
（3）?也可以將金屬盤適當 遠離 （選填“遠離”或“靠近”）燒瓶口。
22、在“測量滑輪組機械效率”的實驗中，某組同學選擇了如圖所示的兩種滑輪組進行多次實驗，記錄的實驗數據如下表：
實驗次數
鉤碼重G/N
鉤碼上升高度h/cm
拉力F/N
繩端移動距離s/cm
機械效率η
1
0.5
10
0.4
30

2
1.5
10
0.8
30
62.5%
3
0.5
10
0.5
40
25.0%
4
1.5
10
0.7
40
53.6%
（1）?根據表中數據可以判斷出第一次實驗所選擇的是? 甲 （選填甲或乙）滑輪組；
（2）?在第一次實驗中，當豎直向上?拉動滑輪組時，彈簧測力計示數如圖丙所示，拉力F為0.4N；該次實驗滑輪組的機械效率是? 41.7% （計算結果精確到0.1%）；

（3）?通過比較?兩次實驗數據可以得出：同一滑輪組，物重越大，機械效率? 越大 （選填“越大”、“越小”或“不變”）；
（4）?在忽略摩擦和繩重的前提下，通過第四次數據可算出動滑輪的總重為 1.3 ?N。
23、在探究“電流與電阻的關系”的實驗中，電源電壓恒為 6V，電路如圖甲所示。
（1）?小明將滑動變阻器的滑片移到最右端后，閉合開關 S，電壓表的指針 幾乎不動（選填“幾乎不動”或“偏 轉很大”）．電流表的示數如圖乙所示，則滑動變阻器最大電阻為 30 Ω，請你在連接錯誤的一條導線 上畫“×”，并用筆畫線代替導線將電路連接正確。

（2）?小明分別把 5Ω、10Ω、15Ω、20Ω的四個定值電阻接入電路進行實驗，為了完成這四次實驗，應控制定值電阻兩端電壓至少為 2.4 V．
（3）?小明用額定電壓為 2.5V 的小燈泡替換定值電阻 R，利用原有電路，測量小燈泡的電阻．實驗時，他調節滑動變阻器的滑片到某一位置時，電壓表的示數為 2V，為使小燈泡正常發光，他應該向左 （選填 “左”或“右”）調節滑動變阻器的滑片，根據丙圖還可以求出小燈泡的額定功率 1.25 W。
（4）?完成上面實驗后，小明又想測量額定電壓為U額的小燈泡的額定功率，利用一個電壓未知的電源和阻值為R0的定值電阻，設計了如圖丁所示的電路．請完成下列實驗步驟：

①閉合開關S1?， 開關S2接a接線柱，移動滑動變阻器的滑片，使電壓表的示數為U額；②閉合開關S1?， 開關S2接b接線柱，滑動變阻器的滑片保持不動 （選填“向左移丁動”、“向右移動或“保持不動”），讀出電壓表示數為U1；再將開關S2接c接線柱，讀出電壓表的示數為U2；
③小燈泡額定功率的表達式P額=U額x(U2 - U1) /R0 。
四、（計算題：13分）
24、底面積為900cm2、重720N的貨箱靜止在水平地面上，工人用圖甲所示的滑輪組將它提升到4m的高處。提升過程中，拉力F的功率為156W，貨箱上升的高度h隨時間t的變化關系如圖乙所示，不計摩擦及繩重。求∶

（1）?繩子自由端未施力時，貨箱對地面的壓強；8000Pa（2）?工人所用拉力F的大??；260N
（3）?如果仍用該滑輪組勻速提升重為1140N的重物，滑輪組的機械效率多大？95%
25、如圖，甲所示的電路，電源電壓4.5V保持不變，小燈泡L標有“2.5V 0.25A”字樣，小燈泡的I-U圖像如圖乙所示，滑動變阻器R1的最大值為30Ω?， 定值電阻R2=30Ω?， 電流表的量程為0~0.6A，電壓表的量程為0~3V。求：（1）?小燈泡正常發光100s消耗的電能；62.5J（2）?當只閉合開關S、S2和S3時，求整個電路消耗的最大功率；2.7w（3）?當只閉合開關S和S1時，在保證元件安全工作的情況下，求滑動變阻器R1允許的取值范圍
8～15Ω


.
.

.
.
