寧夏2020-2022三年中考物理真題分類匯編-03電磁學

這是一份寧夏2020-2022三年中考物理真題分類匯編-03電磁學，共18頁。試卷主要包含了單選題，填空題，實驗題，簡答題，計算題，綜合題等內容，歡迎下載使用。

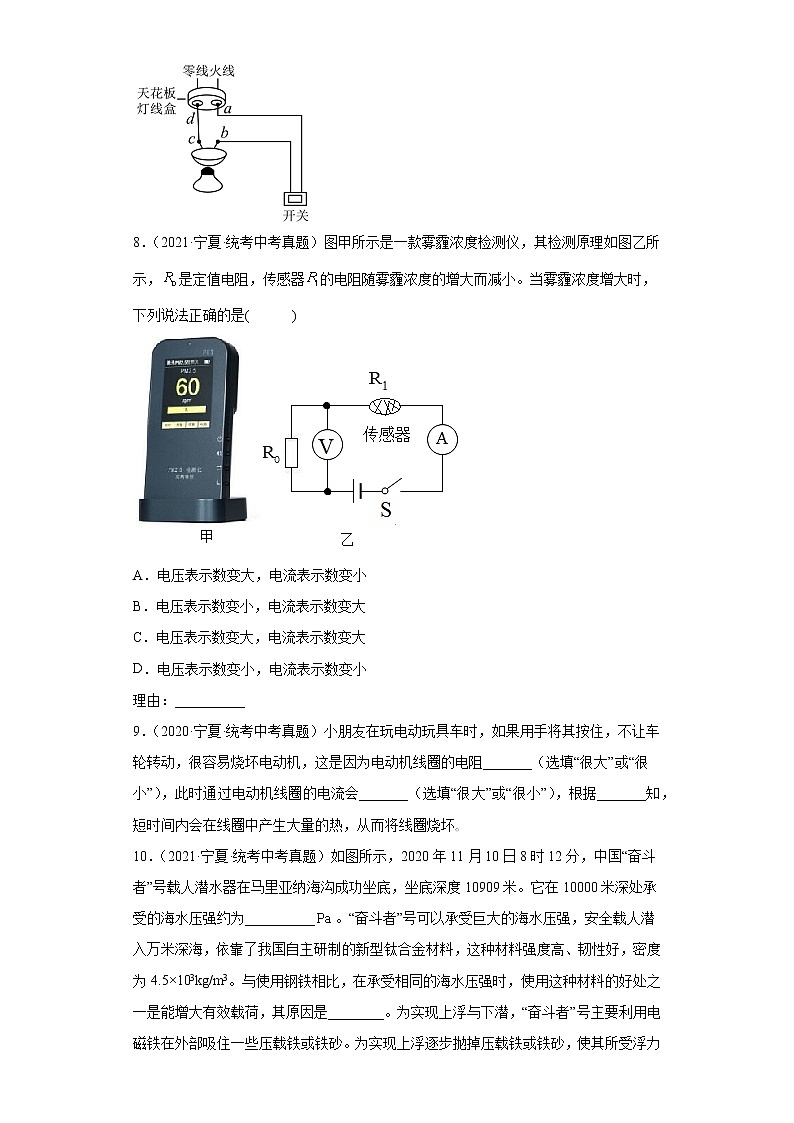

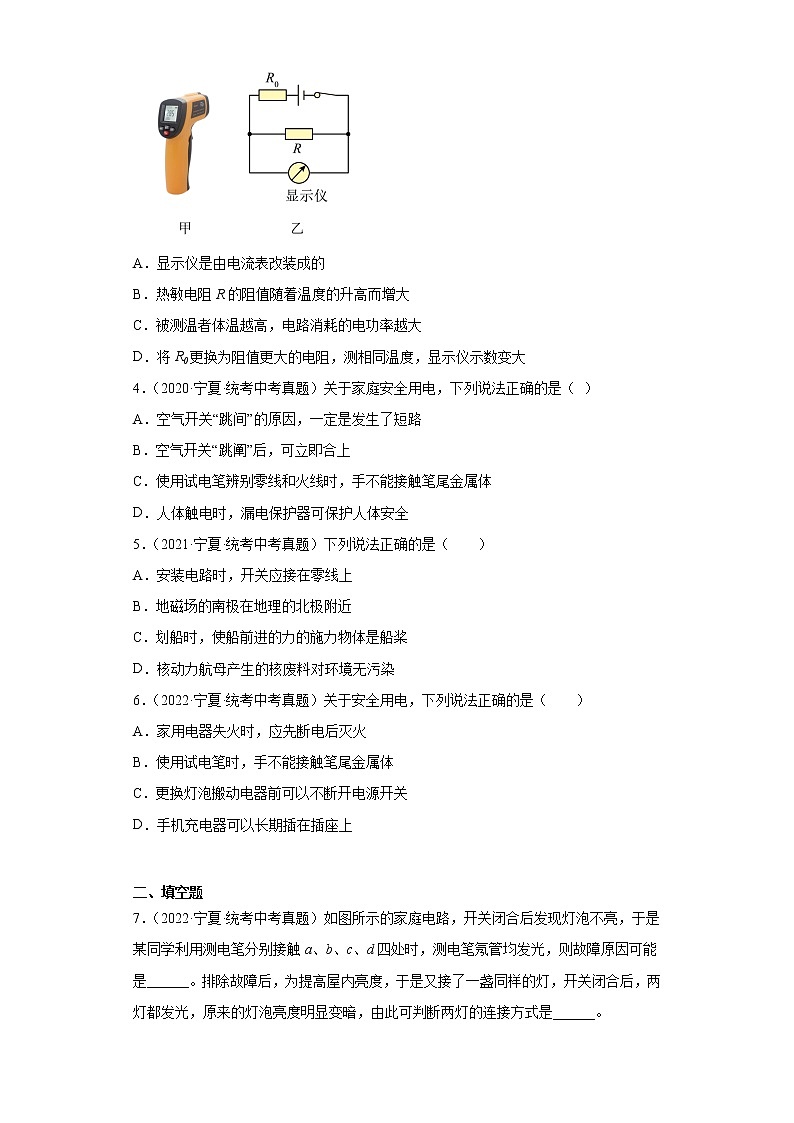

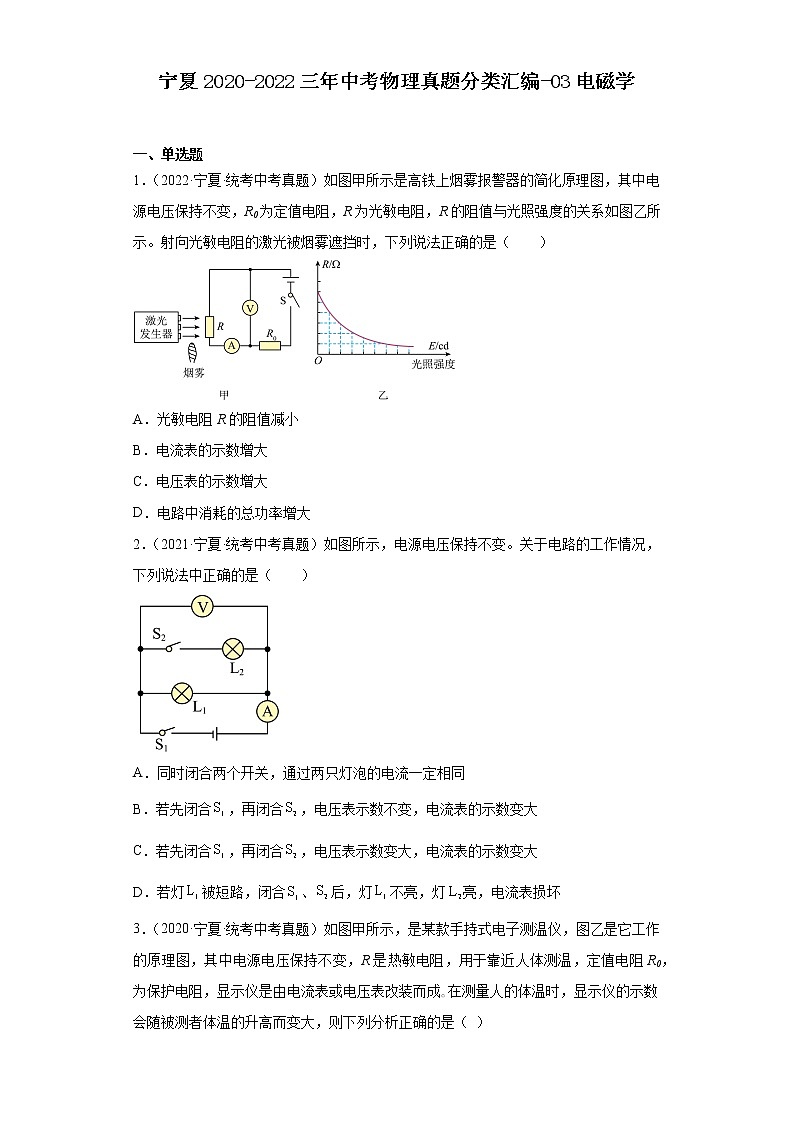

寧夏2020-2022三年中考物理真題分類匯編-03電磁學 一、單選題1．（2022·寧夏·統考中考真題）如圖甲所示是高鐵上煙霧報警器的簡化原理圖，其中電源電壓保持不變，R0為定值電阻，R為光敏電阻，R的阻值與光照強度的關系如圖乙所示。射向光敏電阻的激光被煙霧遮擋時，下列說法正確的是（　　）A．光敏電阻R的阻值減小B．電流表的示數增大C．電壓表的示數增大D．電路中消耗的總功率增大2．（2021·寧夏·統考中考真題）如圖所示，電源電壓保持不變。關于電路的工作情況，下列說法中正確的是（　　）A．同時閉合兩個開關，通過兩只燈泡的電流一定相同B．若先閉合，再閉合，電壓表示數不變，電流表的示數變大C．若先閉合，再閉合，電壓表示數變大，電流表的示數變大D．若燈被短路，閉合、后，燈不亮，燈亮，電流表損壞3．（2020·寧夏·統考中考真題）如圖甲所示，是某款手持式電子測溫儀，圖乙是它工作的原理圖，其中電源電壓保持不變，R是熱敏電阻，用于靠近人體測溫，定值電阻R0，為保護電阻，顯示儀是由電流表或電壓表改裝而成?在測量人的體溫時，顯示儀的示數會隨被測者體溫的升高而變大，則下列分析正確的是（ ）A．顯示儀是由電流表改裝成的B．熱敏電阻R的阻值隨著溫度的升高而增大C．被測溫者體溫越高，電路消耗的電功率越大D．將R0更換為阻值更大的電阻，測相同溫度，顯示儀示數變大4．（2020·寧夏·統考中考真題）關于家庭安全用電，下列說法正確的是（  ）A．空氣開關“跳間”的原因，一定是發生了短路B．空氣開關“跳闡”后，可立即合上C．使用試電筆辨別零線和火線時，手不能接觸筆尾金屬體D．人體觸電時，漏電保護器可保護人體安全5．（2021·寧夏·統考中考真題）下列說法正確的是（　　）A．安裝電路時，開關應接在零線上B．地磁場的南極在地理的北極附近C．劃船時，使船前進的力的施力物體是船槳D．核動力航母產生的核廢料對環境無污染6．（2022·寧夏·統考中考真題）關于安全用電，下列說法正確的是（　　）A．家用電器失火時，應先斷電后滅火B．使用試電筆時，手不能接觸筆尾金屬體C．更換燈泡搬動電器前可以不斷開電源開關D．手機充電器可以長期插在插座上 二、填空題7．（2022·寧夏·統考中考真題）如圖所示的家庭電路，開關閉合后發現燈泡不亮，于是某同學利用測電筆分別接觸a、b、c、d四處時，測電筆氖管均發光，則故障原因可能是______。排除故障后，為提高屋內亮度，于是又接了一盞同樣的燈，開關閉合后，兩燈都發光，原來的燈泡亮度明顯變暗，由此可判斷兩燈的連接方式是______。8．（2021·寧夏·統考中考真題）圖甲所示是一款霧霾濃度檢測儀，其檢測原理如圖乙所示，是定值電阻，傳感器的電阻隨霧霾濃度的增大而減小。當霧霾濃度增大時，下列說法正確的是(      )A．電壓表示數變大，電流表示數變小B．電壓表示數變小，電流表示數變大C．電壓表示數變大，電流表示數變大D．電壓表示數變小，電流表示數變小理由：__________9．（2020·寧夏·統考中考真題）小朋友在玩電動玩具車時，如果用手將其按住，不讓車輪轉動，很容易燒壞電動機，這是因?yàn)殡妱訖C(jī)線圈的電阻_______（選填“很大”或“很小”），此時通過電動機線圈的電流會_______（選填“很大”或“很小”），根據_______知，短時間內會在線圈中產生大量的熱，從而將線圈燒壞?10．（2021·寧夏·統考中考真題）如圖所示，2020年11月10日8時12分，中國“奮斗者”號載人潛水器在馬里亞納海溝成功坐底，坐底深度10909米。它在10000米深處承受的海水壓強約為__________。“奮斗者”號可以承受巨大的海水壓強，安全載人潛入萬米深海，依靠了我國自主研制的新型鈦合金材料，這種材料強度高、韌性好，密度為4.5×103kg/m3。與使用鋼鐵相比，在承受相同的海水壓強時，使用這種材料的好處之一是能增大有效載荷，其原因是________。為實現上浮與下潛，“奮斗者”號主要利用電磁鐵在外部吸住一些壓載鐵或鐵砂。為實現上浮逐步拋掉壓載鐵或鐵砂，使其所受浮力__________重力。“奮斗者”號利用__________（選填“電磁波”或“超聲波”）實現水下通信。（海水的密度約取、鋼鐵的密度為、g取）11．（2022·寧夏·統考中考真題）如圖甲所示，是一種環保型按壓式手電筒，其工作原理圖如圖乙所示，使用時只要按壓手柄，齒輪就帶動磁鐵轉動，燈泡就會發光。圖與它工作原理相同的是(      )A．B．C． D．理由：______； 三、實驗題12．（2021·寧夏·統考中考真題）在測量標有小燈泡電阻的實驗中，下圖是甲同學連接好的電路。（1）乙同學發現電路連接錯誤，只需更改一根導線即可。請你把接錯的那一根導線找出來，并畫上“×”，再用筆畫線把它改接到正確的位置上_________。。（2）閉合開關前，應將滑片P移到滑動變阻器的最__________（選填“左”或“右”）端。（3）閉合開關，發現小燈泡不發光，電流表無示數，電壓表示數較大，則電路故障可能是________。（寫出一種可能即可）（4）排除故障后，甲同學先閉合開關，調節滑動變阻器，使小燈泡正常發光，再調節滑動變阻器使小燈泡兩端的電壓逐次降低，實驗中觀察到的現象和測量的數據記錄如下表：序號12345發光情況明亮較亮較暗暗不發光電壓2.52.01.51.00.5電流0.220.20 0.140.12電阻11.410.0 7.04.7當電壓表的示數為時，電流表的示數如圖所示為__________A，則此時小燈泡的電阻約為__________。（5）最后甲同學用表格中的電阻取平均值做小燈泡的電阻，乙同學認為這樣處理不正確。請你說明理由：______________。13．（2020·寧夏·統考中考真題）在測量小燈泡電功率的實驗中，電源電壓為4.5V，小燈泡的額定電壓為2.5V，小燈泡正常發光時的電阻約為10Ω∶(1)請你用筆畫線代替導線?將圖甲中的實物電路連接完整?要求∶當滑動變阻器的滑片向左移動時，連入電路的電阻變大，連線不得交又_________。(2)連接好電路后，閉合開關，移動滑動變阻器的滑片P，發現小燈泡不發光，電壓表無示數，電流表有示數，則故障原因可能是______?(3)排除故障后，閉合開關，移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成如圖乙所示的關系圖像，根據圖像信息∶①可計算出小燈泡的額定功率是______W；②小燈泡的實際功率隨實際電壓的增大而______（填“增大”“減小”或“不變”）；③發現燈泡電阻是變化的，影響其變化的主要因素是______?14．（2022·寧夏·統考中考真題）如圖所示是“測量標有2.5V小燈泡電功率”的實驗。（1）圖甲是某同學連接的部分電路，請你用筆畫線代替導線將電路補充完整_________。（2）電路連接完整后閉合開關，發現電流表和電壓表都有較小的示數，燈泡不亮，調節滑片兩表示數均不變，燈泡仍不亮。實驗連接中的不當之處是______________。（3）排除故障后，閉合開關，調節變阻器使小燈泡正常發光，此時電流表的示數如圖乙所示，則通過小燈泡的電流是__________A，小燈泡的額定功率是________W。電壓U/V0.51.02.02.52.8電流I/A0.180.200.30 0.34電功率P/W0.090.200.60 0.952燈泡發光情況不亮發暗光發較亮光正常發光發出強光（4）分析上表中數據。你可以得出什么結論_______？（一條即可） 四、簡答題15．（2020·寧夏·統考中考真題）在中國科技館“探索與發現"”展廳里，有一件十分神奇的展品—磁液寶塔，如圖甲所示?磁液是一種具有磁性的液體，它既具有液體的流動性，又具有固體磁性材料的磁性?磁液槽中有三個圓錐體，當用手轉動展臺下方的手柄時，磁液就會沿圓錐體爬升，手柄轉動速度越大，磁液爬升的速度也越大，如圖乙所示?手柄停止轉動后，爬上圓錐體的磁液會落回磁液槽?請根據以上介紹，從力學或電磁學角度提出一個物理問題，并用所學的物理知識進行解釋?16．（2021·寧夏·統考中考真題）如圖是某興趣小組設計的自動干手器電路圖，其中光敏裝置相當于開關，用－光－表示。當環境光線暗時，開關閉合。（1）請說明干手的工作過程。（2）請你對此設計提出一條改進措施。 五、計算題17．（2020·寧夏·統考中考真題）人類正面臨能源危機，為了找到更節能的光源，科學家做了大量的實驗，實驗發現下表中的IED燈和白熾燈在正常工作時，光照強度相同?請通過計算回答下列問題∶(1)LED燈正常發光時的電流是多大？(2)LED燈正常發光時的電阻是多大？(3)正常工作10h，使用LED燈比白熾燈要節約多少電能？18．（2021·寧夏·統考中考真題）國產某品牌手機配置 “， ”大容量電池，采用“超級快充”技術，極大方便了人們的使用。（1）電池充滿電后，儲存的電能為多少？（2）如圖所示的兩個充電器，一個標注“輸出，”，另一個標注“輸出，”，其中哪一個是快速充電器？請通過計算說明。（3）有人發現，“超級快充”的充電線比普通的充電線粗。請從線路安全的角度分析原因。19．（2022·寧夏·統考中考真題）如圖，甲是一種常見的電熱水袋，乙是它的結構示意圖，其性能指標如下表所示。已知水的初始溫度為15℃，在額定電壓下加熱10min，溫控開關自動斷開，指示燈熄滅，請根據信息完成下列問題：額定電壓額定加熱功率指示燈功率袋內充水自動斷電溫度220V500W≤0.2W1kg65℃（1）計算加熱電阻的阻值。（結果保留一位小數）（2）計算水吸收的熱量。[c水=4.2×103/（kg·℃）]（3）計算加熱電阻消耗的電能和加熱效率。（指示燈消耗的電能不計） 六、綜合題20．（2020·寧夏·統考中考真題）平衡車作為一種新興的代步工具，深受年輕人的喜歡，小明最近購入一臺平衡車，如圖所示。他仔細閱讀此款平衡車的說明書，主要參數如下：(1)該平衡車在水平路面正常行駛時，對地面產生的最大壓強是多少______？（要有計算過程）(2)該平衡車的電池充滿電后，所儲存的電能為______J。(3)平衡車腳踏位置布滿花紋，其作用是______?
參考答案：1．C【詳解】由圖甲可知，定值電阻R0與光敏電阻R串聯，電壓表測量R兩端的電壓，電流表測量電路的電流。射向光敏電阻的激光被煙霧遮擋時，光照強度減弱，由圖乙可知，光敏電阻的阻值變大。根據串聯分壓原理可知，電壓表示數變大；由于電源電壓不變，根據公式 可知，電路中的電流變小，即電流表示數變小；根據公式P=UI可知，電路中消耗的總功率變小。故ABD錯誤，C正確。故選C。2．B【詳解】A．同時閉合兩個開關，燈L1、L2并聯，只有當兩個燈泡的規格相同時，通過這兩只燈泡的電流才相同，故A錯誤；BC．先閉合S1，電路中只有L1接入電路，電壓表測電源電壓，電流表測流過L1的電流；再閉合S2，燈L1、L2并聯，電壓表還是測電源電壓，所以電壓表示數不變，此時電流表測干路電流，所以電流表示數變大。故B正確；C錯誤；D．若燈L1短路，閉合S1、S2，發生電源短路，兩燈都不亮，有較大電流流經該電路，損壞電流表和電源，故D錯誤。故選B。3．B【詳解】A．由圖乙結合題意分析可知，顯示儀是由電壓表改裝成的，故A錯誤；B．因?yàn)闇y量人的體溫時，顯示儀的示數會隨被測者體溫的升高而變大，即熱敏電阻R兩端的電壓變大，結合歐姆定律和串聯電路電壓的特點分析可知，此時R的阻值增大，即熱敏電阻R的阻值隨著溫度的升高而增大，故B正確；C．被測溫者體溫越高，熱敏電阻R的阻值越大，電路的總電阻增大，因?yàn)殡娫吹碾妷翰蛔儯蓺W姆定律可知，電路的電流變小，所以電路消耗的電功率越小，故C錯誤；D．將R0更換為阻值更大的電阻，測相同溫度，由于電路得總電阻變大，所以電流變小，熱敏電阻R兩端的電壓與原來相比將變小，即顯示儀示數變小，故D錯誤。故選B。4．D【詳解】A．空氣開關跳閘的基本原因是：所帶負荷超限了，一般情況是：短路或負荷過重，故A錯誤；B．空氣開關“跳閘”，可能是發生了短路，也可能是用電器總功率過大，找到原因后再閉合開關，故B錯誤；C．使用測電筆辨別零線和火線時，一定要用手觸及筆尾的金屬部分，才能辨別出火線或零線，故C錯誤；D．人體觸電時，漏電保護器會斷開，可保護人體安全。故D正確。故選D。5．B【詳解】A．安裝電路時，開關必須接在火線上，這樣在開關斷開后用電器就不帶電，避免觸電的危險，故A錯誤； B．地球是一個巨大的磁體，地磁的兩極與地理的兩極相反，但并不重合，地磁場的南極在地理的北極附近，故B正確； C．劃船時，船槳向后劃水，給水一個向后的力，由于物體間力的作用是相互的，水給船槳一個向前的力，所以使船前進的力的施力物體是水，故C錯誤； D．核廢料是對環境污染很嚴重的，故D錯誤。故選B。6．A【詳解】A．為保證安全，家用電器失火時，要先切斷電源再滅火，故A正確；B．試電筆的使用方法是：筆尖接觸要檢測的物體，手同時接觸筆尾的金屬體，使檢測物體、試電筆和人體構成通路，如果物體帶電，氖管發光，故B錯誤；C．為保證用電安全，更換燈泡或者搬動電器前都要斷開電源，防止觸電，故C錯誤；D．手機充完電后應及時把充電器從插座上拔出，長期插在插座上，不僅會耗電且有安全隱患，如線路老化、發熱、甚至短路等等，故D錯誤。故選A。7．     進戶零線斷了     串聯【詳解】[1]開關閉合燈泡不亮，同時a、b、c、d四處均帶電，說明電路有斷路且火線沒斷，同時說明從a到d之間的電路沒有斷路，所以可能是進戶零線斷了。[2]又接了一盞同樣的燈，開關閉合后，兩燈都發光，原來的燈泡亮度明顯變暗，原因是兩盞燈串聯了，因?yàn)榇?lián)電路分電壓，根據分壓原理，每只燈泡的實際電壓只達到電源電壓的一半，根據公式 可知，燈泡的實際功率明顯減小，燈泡亮度會明顯變暗。8．     C     見解析【詳解】[1] 傳感器的電阻隨霧霾濃度的增大而減小，當霧霾濃度增大時，傳感器的電阻變小，總電阻變小，電流變大，電流表的示數變大，定值電阻R0的阻值不變，故電壓表的示數變大，故C正確。[2]見第一空解析。9．     很小     很大     焦耳定律Q=I2Rt【詳解】[1]因?yàn)殡妱訖C(jī)線圈是由銅線繞制而成的，電阻很小。[2]由歐姆定律可知，此時通過電動機線圈的電流會很大。[3]根據焦耳定律Q=I2Rt知，短時間內會在線圈中產生大量的熱，從而將線圈燒壞?10．     1.0×108     新型鈦合金材料比鋼材的密度小，質量相同時，體積更大     大于     超聲波【詳解】[1]10000米深處承受的海水壓強約為p=ρgh=1.0×103kg/m3×10N/kg×10000m=1.0×108Pa[2]新型鈦合金材料比鋼材的密度小，質量相同時，體積更大。[3]實現上浮，需要浮力大于重力，使其合力向上，需要逐步拋掉壓載鐵或鐵砂。[4]電磁波在海水中會大幅衰減，所以“奮斗者”號利用超聲波實現水下通信。11．     D     見解析【詳解】[1][2]按壓手柄，齒輪帶動磁鐵轉動，閉合電路中的線圈開始切割磁感線，在閉合電路中就產生了感應電流，燈泡就會發光，這種現象叫做電磁感應，機械能轉化為電能。A．這是古代的司南，工作原理是磁體靜止時指向南北的性質，故A不符合題意；B．這是奧斯特實驗，說明通電導體周圍存在磁場，故B不符合題意；C．探究磁場對通電導體的作用，電能轉化為機械能，故C不符合題意；D．探究利用磁場獲得電流的條件，導體AB在磁場中做切割磁感線運動時，電路中就產生了感應電流，機械能轉化為電能，故D符合題意。故選D。12．          左     燈泡燈絲斷了     0.18     8.3     小燈泡的電阻隨溫度的變化而變化【詳解】（1）[1]用伏安法測小燈泡的電阻，需要用電壓表與小燈泡并聯測其兩端電壓，用電流表與之串聯測其電流，所以原圖需要改正，如圖所示：（2）[2]閉合開關前，應將滑片P移到滑動變阻器的最大阻值處，圖中滑動變阻器連接的是右下接線柱，則需將滑片置于最左端。（3）[3]閉合開關，發現小燈泡不發光，電流表無示數，電壓表示數較大，說明與電壓表并聯的小燈泡斷路導致電壓表與電流表串聯接入電路，所以故障原因可能是燈泡燈絲斷了。（4）[4]由圖可知，電流表選用的是0~0.6A量程，分度值為0.02A，讀出其示數為0.18A。[5]此時小燈泡電阻（5）[6]由表中數據可知，小燈泡的電阻隨溫度的變化而變化，所以取平均值做小燈泡的電阻時毫無意義的。13．          小燈泡被短路     0.5     增大     小燈泡的電阻絲的電阻隨溫度的升高而增大【詳解】(1)[1]用伏安法測小燈泡的電阻，小燈泡、滑動變阻器、電流表應串聯于電路中，因小燈泡的額定電壓為2.5V，電阻約10Ω，故通過小燈泡的最大電流為則電流表量程應選擇0～0.6A，即將電源正極與電流表0.6A接線柱相連；因滑動變阻器的滑片向左移動時，連入電路的電阻變大，故變阻器的B接線柱應與小燈泡的左接線柱相連，電路圖如下所示。(2)[2]電流表有示數，說明電路是通路，發現小燈泡不發光，電壓表無示數，說明小燈泡被短路，則故障原因可能是小燈泡被短路。(3)①[3]由圖乙知，當小燈泡兩端的電壓為2.5V時，通過小燈泡的電流為0.2A，故小燈泡的額定功率為②[4]由圖乙知，當小燈泡的兩端的電壓增大時，通過小燈泡的電流也增大，由知，小燈泡消耗的實際功率增大，故小燈泡的實際功率隨實際電壓的增大而增大。③[5]發現燈泡電阻是變化的，影響其變化的主要因素是：小燈泡的電阻絲的電阻隨溫度的升高而增大。14．          滑動變阻器接在了下面兩個接線柱上了     0.32     0.80     小燈泡的亮度由小燈泡的實際功率決定【詳解】（1）[1]由題意可知，滑動變阻器應按照“一上一下”的接法，電壓表并聯在小燈泡兩端，因?yàn)樾襞莸念~定電壓為2.5V，故電壓表應選0~3V的量程，如圖所示：（2）[2]由題意可知，電流表和電壓表都有較小的示數，燈泡不亮，說明電路中電流較小，又因?yàn)檎{(diào)節滑片兩表示數均不變，燈泡仍不亮，說明滑動變阻器起不到調節電阻的作用，綜上可知，實驗連接中的不當之處是滑動變阻器接在了下面兩個接線柱上了。（3）[3][4]由圖乙可知，電流表的量程為0~0.6A，根據指針?biāo)诘奈恢每芍娏鞅淼氖緮?shù)，即過小燈泡的電流是0.32A，又因?yàn)榇藭r小燈泡正常發光，即小燈泡兩端電壓等于小燈泡額定電壓，所以可得小燈泡的額定功率是P額=U額I=2.5V×0.32A=0.80W（4）[5]由表中數據可知，小燈泡的實際功率越大，小燈泡越亮，所以可得結論：小燈泡的亮度由小燈泡的實際功率決定。15．見解析【詳解】當用手轉動展臺下方的手柄時，磁液就會沿圓錐體爬升，故提出問題：磁液為什么上升?回答：由題意可知，轉動手柄時產生感應電流，電流通過電磁鐵產生磁場，從而使磁液沿圓錐體螺旋爬升。16．（1）見解析；（2）在電動機的電路中，并聯接入一個發熱電阻，提高風的溫度【詳解】（1）當手伸入自動干手器時，光線變?nèi)?，開關閉合，電磁鐵將銜鐵吸下，與觸點C結合，電動機開始工作，吹風；當開關閉合時，手沒有伸到干手器，銜鐵與a接觸，指示燈亮，但是電動機不工作。（2）在電動機的電路中，并聯接入一個發熱電阻，提高風的溫度。17．(1)0.5A；(2)48Ω；(3)【詳解】(1)由可得LED燈正常發光時的電流(2)由可得LED燈正常發光時的電阻(3)正常工作10h，使用LED燈消耗的電能為正常工作10h，使用白熾燈消耗的電能為節約的電能為答：(1)LED燈正常發光時的電流是0.5A；(2)LED燈正常發光時的電阻是48Ω；(3)正常工作10h，使用LED燈比白熾燈要節約的電能。18．（1）（2）“輸出，”；（3）快充電器的線粗，電阻小，電線消耗的電能少，更節約用電。【詳解】解（1）電池充滿電后，儲存的電能為（2）輸出的功率為另外一個充電器故“輸出，”充電快 。答：（1）電池充滿電后，儲存的電能為；（2）“輸出，”充電快；（3）根據可知，快充比普通充電器充電快，因?yàn)殡娏鞔?，快充電器的線粗，電阻小，電線消耗的電能少，更節約用電。19．（1）96.8；（2）2.1×105J；（3）消耗電能3×105J；加熱效率為70%【詳解】解：（1）由題意可知，電阻R兩端的額定電壓為220V，額定加熱功率為500W，根據公式可得，加熱電阻的阻值為（2）由題意及圖表可得，水吸收的熱量為Q吸=c水m水(t1-t2)= 4.2×103/（kg·℃）×1kg×（65℃-15℃）=2.1×105J（3）由題意可知，額定加熱功率為500W，加熱時間t=10min=600s所以加熱電阻消耗的電能為W=P額t=500W×600s=3×105J又因?yàn)樗盏臒崃繛?/span>2.1×105J，所以該加熱電阻的加熱效率為答：（1）計算加熱電阻的阻值為96.8。（2）水吸收的熱量為2.1×105J。（3）加熱電阻消耗的電能為3×105J，加熱效率為70%。20．               增大摩擦【詳解】(1)當載重最大時，平衡車對地面壓強最大，此時壓力為平衡車對地面的壓強為(2)該平衡車的電池容量為2.5Ah，工作電壓為36V，充滿電后，所儲存的電能等于這些電能做的功(3)平衡車腳踏位置布滿花紋，是通過增加接觸面粗糙程度的方式來增大摩擦。
