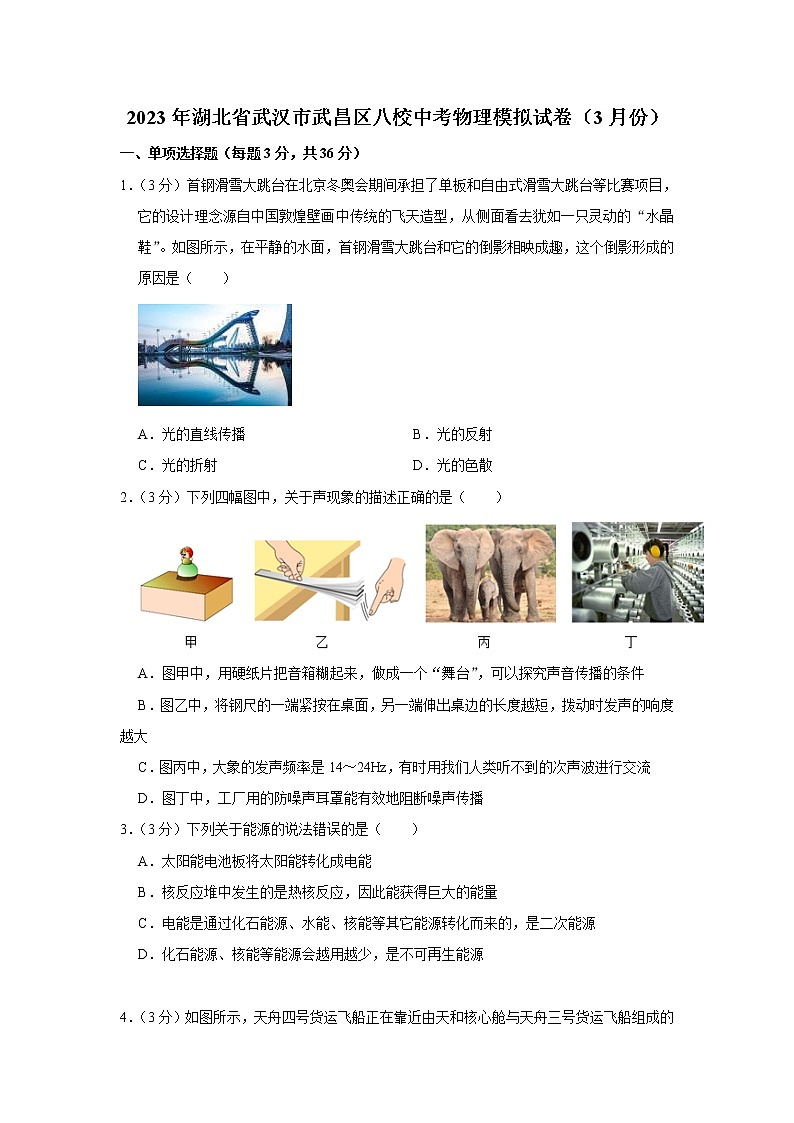

?2023年湖北省武漢市武昌區八校中考物理模擬試卷（3月份）
一、單項選擇題（每題3分，共36分）
1．（3分）首鋼滑雪大跳臺在北京冬奧會期間承擔了單板和自由式滑雪大跳臺等比賽項目，它的設計理念源自中國敦煌壁畫中傳統的飛天造型，從側面看去猶如一只靈動的“水晶鞋”。如圖所示，在平靜的水面，首鋼滑雪大跳臺和它的倒影相映成趣，這個倒影形成的原因是（　　）

A．光的直線傳播 B．光的反射
C．光的折射 D．光的色散
2．（3分）下列四幅圖中，關于聲現象的描述正確的是（　　）

A．圖甲中，用硬紙片把音箱糊起來，做成一個“舞臺”，可以探究聲音傳播的條件
B．圖乙中，將鋼尺的一端緊按在桌面，另一端伸出桌邊的長度越短，撥動時發聲的響度越大
C．圖丙中，大象的發聲頻率是14～24Hz，有時用我們?nèi)祟惵牪坏降拇温暡ㄟM(jìn)行交流
D．圖丁中，工廠用的防噪聲耳罩能有效地阻斷噪聲傳播
3．（3分）下列關于能源的說法錯誤的是（　　）
A．太陽能電池板將太陽能轉化成電能
B．核反應堆中發生的是熱核反應，因此能獲得巨大的能量
C．電能是通過化石能源、水能、核能等其它能源轉化而來的，是二次能源
D．化石能源、核能等能源會越用越少，是不可再生能源

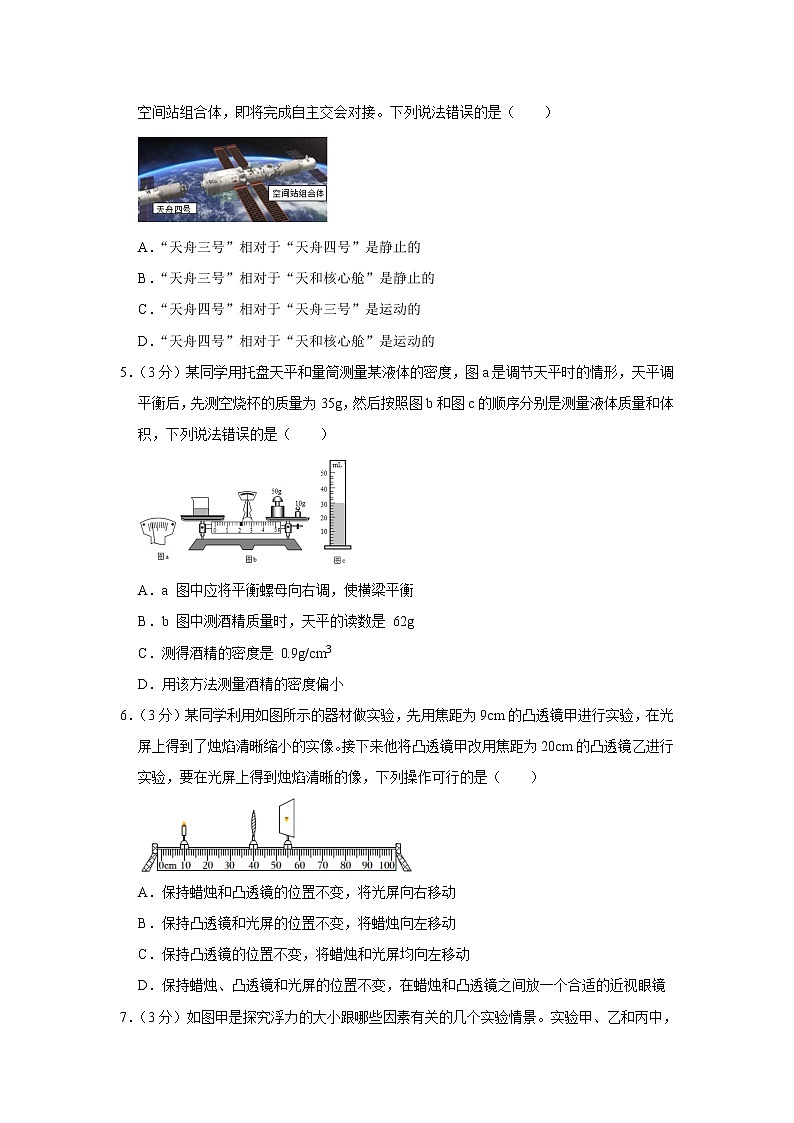

4．（3分）如圖所示，天舟四號貨運飛船正在靠近由天和核心艙與天舟三號貨運飛船組成的空間站組合體，即將完成自主交會對接。下列說法錯誤的是（　?。?br />
A．“天舟三號”相對于“天舟四號”是靜止的
B．“天舟三號”相對于“天和核心艙”是靜止的
C．“天舟四號”相對于“天舟三號”是運動的
D．“天舟四號”相對于“天和核心艙”是運動的
5．（3分）某同學用托盤天平和量筒測量某液體的密度，圖a是調節天平時的情形，天平調平衡后，先測空燒杯的質量為35g，然后按照圖b和圖c的順序分別是測量液體質量和體積，下列說法錯誤的是（　?。?br />
A．a(chǎn) 圖中應將平衡螺母向右調，使橫梁平衡
B．b 圖中測酒精質量時，天平的讀數是 62g
C．測得酒精的密度是 0.9g/cm3
D．用該方法測量酒精的密度偏小
6．（3分）某同學利用如圖所示的器材做實驗，先用焦距為9cm的凸透鏡甲進行實驗，在光屏上得到了燭焰清晰縮小的實像。接下來他將凸透鏡甲改用焦距為20cm的凸透鏡乙進行實驗，要在光屏上得到燭焰清晰的像，下列操作可行的是（　?。?br />
A．保持蠟燭和凸透鏡的位置不變，將光屏向右移動
B．保持凸透鏡和光屏的位置不變，將蠟燭向左移動
C．保持凸透鏡的位置不變，將蠟燭和光屏均向左移動
D．保持蠟燭、凸透鏡和光屏的位置不變，在蠟燭和凸透鏡之間放一個合適的近視眼鏡

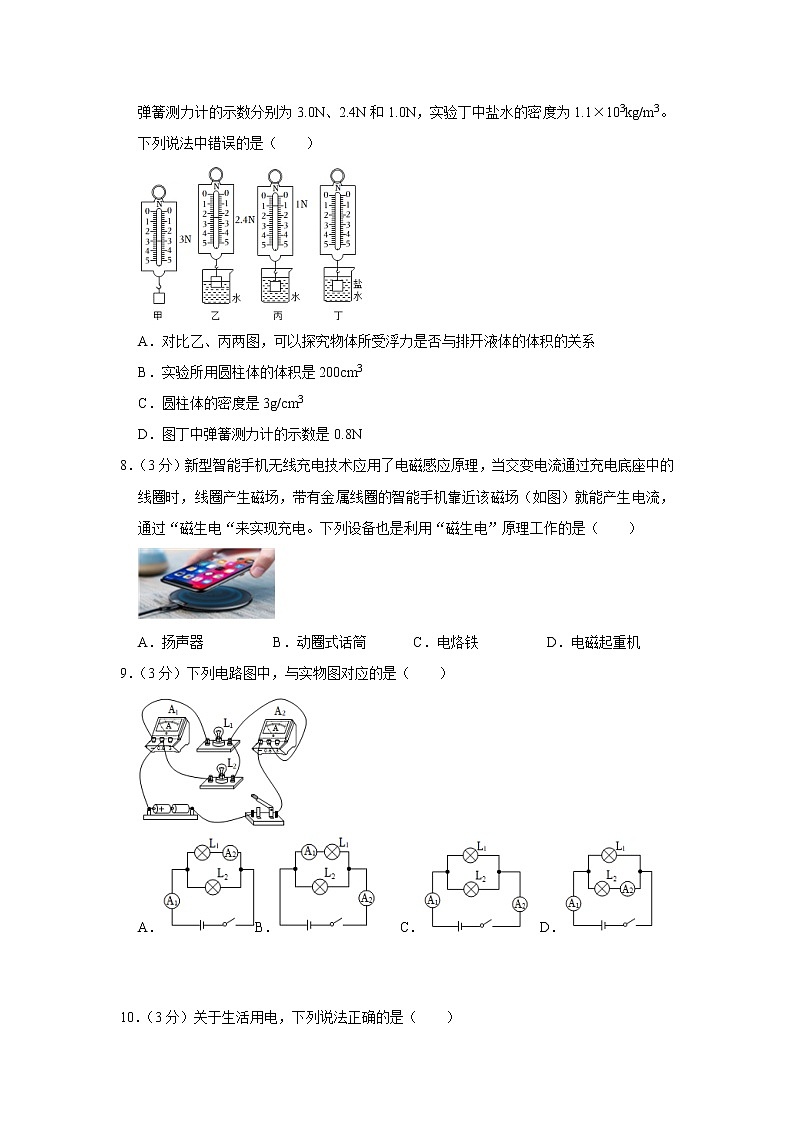

7．（3分）如圖甲是探究浮力的大小跟哪些因素有關的幾個實驗情景。實驗甲、乙和丙中，彈簧測力計的示數分別為3.0N、2.4N和1.0N，實驗丁中鹽水的密度為1.1×103kg/m3。下列說法中錯誤的是（　?。?br />
A．對比乙、丙兩圖，可以探究物體所受浮力是否與排開液體的體積的關系
B．實驗所用圓柱體的體積是200cm3
C．圓柱體的密度是3g/cm3
D．圖丁中彈簧測力計的示數是0.8N
8．（3分）新型智能手機無線充電技術應用了電磁感應原理，當交變電流通過充電底座中的線圈時，線圈產生磁場，帶有金屬線圈的智能手機靠近該磁場（如圖）就能產生電流，通過“磁生電“來實現充電。下列設備也是利用“磁生電”原理工作的是（　?。?br />
A．揚聲器 B．動圈式話筒 C．電烙鐵 D．電磁起重機
9．（3分）下列電路圖中，與實物圖對應的是（　?。?br />
A．B． C． D．


10．（3分）關于生活用電，下列說法正確的是（　?。?br /> A．發生如圖甲所示的觸電事故時，空氣開關會自動“跳閘”
B．使用試電筆時，手指不能觸碰筆尾和筆尖的金屬體
C．出現如圖丙所示的安全事故一定是因為某個用電器發生了短路
D．如圖丁，只有將插頭插入插座中，用電器的金屬外殼才能接地
11．（3分）如圖所示是定值電阻R和小燈泡L的U﹣I圖像，下列依據圖像信息的判斷正確的是（　?。?br /> A．當通過R的電流為0.1A時，它兩端的電壓為1V
B．當L兩端電壓為2.5V時，其電阻為10Ω
C．將R和L串聯，若電流為0.3A，則電路消耗的總功率為0.6W
D．將R和L并聯，若電壓為1V，則電路的總電流為0.4A
12．（3分）如圖所示的電路中，電源電壓不變。只閉合S1，燈泡恰能正常發光，電流表A的示數為I1，燈泡L消耗的電功率為P1；只閉合S2，滑動變阻器的滑片P在中點時，電流表A的示數為I2，燈泡L消耗的功率為P2；同時閉合S1、S2、S3，滑片P在最右端時，R1和R2消耗的功率之比為7：1。已知：I1：I2＝2：1，P1﹣P2＝2.25w，R1＝8Ω，忽略燈絲電阻隨溫度的變化，下列說法中錯誤的是（　　）

A．滑動變阻器的最大阻值R2＝56Ω
B．燈泡的額定電壓是6V
C．電源電壓U＝10V
D．只閉合S2，R2消耗的最大功率約為1.2W


二、填空題（共7小題，每小題3分，滿分34分）
13．（3分）如圖所示是嫦娥4號的中繼衛星“鵲橋”由長征4號丙運載火箭發射時的情景?；鸺械娜剂先紵龝r，燃?xì)馔苿踊鸺托l(wèi)星上升，衛星的機械能會 　 　（填“增大”“不變”或“減小”），火箭外殼的溫度會 　 　（填“升高”“不變”或“降低”）。“鵲橋”最終在距地球約45萬千米的軌道上運行，由此可知，從地球上發射的電磁波信號經過 　 　秒后就會被“鵲橋”接收到。

14．（3分）圖甲是觀察物質熔化和凝固現象的實驗裝置，圖乙是根據實驗數據繪制的溫度隨時間變化的圖象。實驗中，需要觀察試管內物質的　 　，并記錄溫度和加熱時間，分析圖乙可知：該物質的凝固點為　 ?。辉撐镔|(zhì)第40min的內能　 ?。ㄟx填“大于”“等于”或“小于”）第20min的內能。

15．（6分）如圖所示是某小組“研究影響滑動摩擦力大小的因素”的實驗情景。

（1）如圖甲所示，用彈簧測力計拉動木塊，使其在長木板上做勻速直線運動，從而測出滑動摩擦力的大小為 　 　N。
（2）請畫出圖乙中砝碼受力示意圖。
（3）比較乙、丙兩圖的實驗可知，滑動摩擦力的大小與 　 　有關。

（4）彈簧測力計沿圖丁方向拉動時，也可以使木塊在長木板上做勻速直線運動。此過程中木塊處于 　 ?。ㄟx填“平衡”或“非平衡”）狀態，木塊所受的拉力和摩擦力是一對 　 ?。ㄟx填“平衡”或“非平衡”）力。
16．（4分）某同學利用如圖所示的器材探究液體內部壓強的特點。
（1）他向圖甲中的U形管內注入適量的紅墨水，當管內的紅墨水靜止時，U形管左右兩側液面的高度　 　。
（2）如圖乙所示，他將橡皮管的一端緊密地套在U形管左側的端口后，多次改變探頭在水中的深度，并比較每次的深度及相應的U形管左右兩側液面的高度差。這是為了探究　 　。
（3）他換用其他液體探究液體壓強與液體密度的關系，當探頭在下列液體中的深度相同時，U形管左右兩側液面的高度差最大的是　 　。
A．酒精（ρ酒精＝0.8×103kg/m3）
B．植物油（ρ植物油＝0.9×103kg/m3）
C．鹽水（ρ鹽水＝1.1×103kg/m3）
（4）若圖乙中U形管左右兩側紅墨水面的高度差h＝10cm，則橡皮管內氣體的壓強與大氣壓之差約為　 　Pa．（ρ紅墨水≈1.0×103kg/m3）

17．（3分）小紅和小明利用如圖所示裝置探究杠桿的平衡條件。
（1）若實驗前杠桿如圖甲所示，可將杠桿兩端的平衡螺母向 　 ?。ㄟx填“左”或“右”）調節，使杠桿在水平位置靜止。
（2）杠桿調節平衡后，小紅在杠桿上的A點處掛4個鉤碼，如圖乙所示，為使杠桿重新平衡，應在B點掛 　 　個鉤碼。
（3）如圖丙所示，用彈簧測力計在C處豎直向上拉，使杠桿在水平位置平衡。當彈簧測力計在原位置逐漸向右傾斜時，使杠桿仍然在水平位置平衡，則彈簧測力計的示數將 　 　（選填“變大”、“變小”或“不變”）。
18．（5分）小華在實驗室測量額定電壓為2.5V小燈泡的額定功率。
（1）如圖1所示是小華連接的實物電路，電路的連接有一處錯誤，請你在錯接的導線上畫“×”，然后用筆畫線代替導線，畫出正確的接線。
（2）小華改正錯誤的電路連接后，進行實驗。她閉合開關S前，應將滑動變阻器的滑片P移動到最 　 　端（選填“左”或“右”）。
（3）閉合開關S，調節滑動變阻器的滑片P到某一位置，觀察到電壓表和電流表的示數分別如圖2甲、乙所示，則通過小燈泡的電流為 　 　A，小燈泡的額定功率為 　 　W。
（4）小華緊接著又完成了兩次測量，但是由于粗心大意，只記錄了一次完整的數據：“2V，0.28A”，則當電流為“0.32A”時，對應的電壓值可能為 　 　（選填“2.6V”、“3V”或“3.5V”）。





19．（10分）釣魚是目前最受歡迎的戶外休閑活動之一。如圖甲是人坐在釣箱上垂釣時的情景。該釣箱長50cm、寬30cm、高40cm，容量大、功能齊全，帶有四只可升降腳，每只腳的高度都可以獨立調節，使箱體上表面呈水平狀態，方便人坐，空箱時，整箱質量僅6kg，輕便易攜，還可以安裝遮陽傘等配件。
（1）如圖乙，若每只腳的著地面積為4cm2，空箱時，釣箱對水平地面的壓強是多少？
（2）空箱時，若將四只腳都收回箱內，釣箱可以近似看作是一個長方體，試通過計算說明，若將此釣箱放入水中靜止時，釣箱將會處于什么狀態？
（3）在有風的天氣，安裝遮陽傘后，釣箱容易發生翻倒。圖甲中，若風從左往右，整個裝置的簡圖如圖丙（無人坐）。除遮陽傘外，釣箱（包括箱內的物品）重心可近似看做在釣箱的幾何中心。遮陽傘（包括傘桿）的質量為4kg，重心在M點下方30cm處。已知遮陽傘承受風壓的面積為1.2m2，某時刻風壓為40N/m2，風壓作用點可視為M點。當人離開釣箱后，為了使釣箱不翻倒，至少應該在釣箱內放多少kg的重物？（空氣對遮陽傘的升力忽略不計）
參考答案與試題解析
一、單項選擇題（每題3分，共36分）
1．【分析】平面鏡成像是由于光的反射形成的。
【解答】解：因為平靜的水面相當于平面鏡，所以看到的倒影是平面鏡成像，即光的反射形成的。
故選：B。
2．【分析】（1）聲音是由物體振動產生的。
（2）質量小，體積小的物體越容易振動，頻率越高，音調越高。
（3）低于20Hz的是次聲波，人們不能聽到次聲波。
（4）減弱噪聲的途徑：在聲源處，在傳播過程中，在人耳處。
【解答】解：A、聲音是由物體振動產生的，音樂響起，音響在振動，舞臺在振動，導致小“人”隨音樂起舞，是探究聲音產生的條件，故A錯誤。
B、將鋼尺的一端緊按在桌面，撥動鋼尺，鋼尺發聲，另一端伸出桌邊的長度越短，鋼尺越容易振動，振動頻率越高，音調越高，故B錯誤。
C、人們能聽到的聲音頻率是20Hz～20000Hz，大象的發聲頻率是14～24Hz，當大象發出低于20Hz頻率的聲音，人類是聽不到的，故C正確。
D、工廠用的防噪聲耳罩是在人耳處減弱噪聲的，故D錯誤。
故選：C。
3．【分析】（1）太能能電池板將太陽能轉化為電能。
（2）目前的核電站是利用核裂變來發電。
（3）電能是二次能源。
（4）化石能源、核能是不可再生能源。
【解答】解：A、太陽能電池板將太陽能轉化成電能，故A正確，不符合題意；
B、核反應堆中發生的是可控的鏈?zhǔn)椒磻?yīng)，屬于核裂變獲得的巨大能量，而熱核反應是核聚變所產生的巨大能量，故B錯誤，符合題意；
C、電能是通過化石能源、水能、核能等其它能源轉化而來的，是二次能源，故C正確，不符合題意；
D、化石能源、核能等能源會越用越少，是不可再生能源，故D正確，不符合題意。
故選：B。
4．【分析】研究物體的運動時，如果被研究的物體相對于參照物位置發生了改變，則是運動的；如果被研究的物體相對于參照物位置沒有發生改變，則是靜止的。
【解答】解：A“天舟三號”相對于“天舟四號”之間有位置變化，所以“天舟三號”相對于“天舟四號”是運動的，故A錯誤；
B、“天舟三號”相對于“天和核心艙”之間沒有位置變化，所以“天舟三號”相對于“天和核心艙”是靜止的，故B正確；
C、“天舟四號”相對于“天舟三號”之間有位置變化，所以“天舟四號”相對于“天舟三號”是運動的，故C正確；
D、“天舟四號”相對于“天和核心艙”之間有位置變化，所以“天舟四號”相對于“天和核心艙”是運動的，故D正確。
故選：A。
5．【分析】（1）調節天平平衡時，平衡螺母的移動方向與指針的偏轉方向相反；
（2）天平的讀數等于砝碼的質量加游碼在標尺上所對的刻度值；
（3）根據ρ＝計算出酒精的密度；
（4）將燒杯中的酒精倒入量筒中時燒杯壁上沾著酒精，所以體積測量結果會偏小，進而影響到密度的結果也會偏大。
【解答】解：
A、由圖a知指針向左偏，應將平衡螺母向右調，使橫梁平衡，故A正確。
B、由圖b知，標尺的分度值為0.2g，酒精的質量m＝50g+10g+2g＝62g，故B正確；
C、由圖c知，酒精的體積為V＝30mL＝30cm3，量筒中酒精的質量為m＝62g﹣35g＝27g，由ρ＝＝＝0.9g/cm3，故C正確；
D、將燒杯中的酒精倒入量筒中時燒杯壁上沾著酒精，所以體積測量結果會偏小，進而影響到密度的結果、會偏大，故D錯誤；
故選：D。
6．【分析】首先根據題意“先用焦距9cm的透鏡甲進行實驗，在屏上得到清晰縮小的實像”可確定物距與焦距的關系，然后再根據凸透鏡成實像時，物近像遠像變大來確定調節光屏的方法；近視眼鏡是凹透鏡，對光線具有發散作用。
【解答】解：先用焦距為9cm的凸透鏡甲進行實驗，在光屏中上得到了燭焰清晰縮小的實像，此時的物距大于二倍焦距；
改用焦距為20cm的凸透鏡乙進行實驗，凸透鏡的焦距變大，在不移動器材的情況下，像會成在光屏的后方；
A、保持蠟燭和凸透鏡的位置不變，即物距不變，焦距變大，像距會變大，應將光屏向右移動，故A正確；
B、保持凸透鏡和光屏的位置不變，焦距變大，物距在一倍焦距和二倍焦距之間，像距會大于2倍焦距，根據圖示可知，無法成清晰的像，故B錯誤；
C、保持凸透鏡的位置不變，若光屏向左移動，此時的像距會小于焦距，光屏上不能成像，故C錯誤；
D、保持蠟燭、凸透鏡和光屏的位置不變，在蠟燭和凸透鏡之間放一個合適的近視眼鏡，由于近視眼睛是凹透鏡，對光線具有發散作用，會推遲像會聚，所以像不能成在光屏上，故D錯誤。
故選：A。
7．【分析】（1）浸入液體中的物體受到的浮力的大小與排開的液體的體積有關；
（2）已知圖丙數據，根據F?。紾﹣F示得出物體全部浸沒在水中所受浮力，由阿基米德原理得出物體全部浸在水中的體積；
（3）根據m＝可求圓柱體的質量，再根據密度公式可求圓柱體的密度；
（4）根據阿基米德原理可求出物體浸沒在鹽水中的浮力，根據F?。紾﹣F示得出物體全部浸沒在鹽水中時彈簧測力計的示數。
【解答】解：A、要驗證浮力大小與物體浸在液體中的體積的關系，應控制液體密度相同，物體排開液體的體積不相等，應該選擇乙、丙兩圖，故A正確；
B、根據圖丙數據可知物體全部浸沒在水中所受浮力F浮水＝G﹣F3＝3N﹣1N＝2N，
根據阿基米德原理F浮＝ρ液gV排可知物體排開水的體積V排＝＝＝2×10﹣4m3＝200cm3，圓柱體的體積等于物體排開液體的體積，即
圓柱體的體積V＝200cm3，故B正確；
C、圓柱體的質量為：m＝＝＝＝0.3kg；
圓柱體的密度為：ρ＝＝＝1.5×103kg/m3＝1.5g/cm3，故C錯誤；
D、根據阿基米德原理F?。溅岩篻V排可知物體浸沒在鹽水中受到的浮力為：F浮鹽水＝ρ鹽水gV排＝1.1×103kg/m3×10N/kg×2×10﹣4m3＝2.2N，
根據F?。紾﹣F示得出此時彈簧測力計的示數為F示＝G﹣F浮鹽水＝3N﹣2.2N＝0.8N，故D正確。
故選：C。
8．【分析】無線充電器是指利用電磁感應原理進行充電的設備，原理類似于變壓器。在發送和接收端各有一個線圈，發送端線圈連接有線電源產生電磁信號，接收端線圈感應發送端的電磁信號從而產生電流給電池充電；分析各圖中實驗原理分析解答。
【解答】解：從題意中知道，手機中的線圈，能將底座產生的變化的磁場轉化為電流給手機電池充電，是利用電磁感應原理工作的；
A、揚聲器是利用通電導體受到磁場力的作用工作的，故A不符合題意；
B、動圈式話筒是利用閉合電路的一部分導體做切割磁感線運動能夠產生感應電流，是電磁感應現象，故B符合題意；
C、電烙鐵是利用電流的熱效應工作的，故C不符合題意；
D、電磁起重機是利用電流的磁效應工作的，故D不符合題意。
故選：B。
9．【分析】由實物圖分析兩燈連接方式和開關的位置，分析各選項電路圖，找出與實物圖對應的電路圖。
【解答】解：由實物圖知，兩燈并聯，S在干路上，電流表A1在L1支路上，A2在干路上，故B與實物圖相符。
故選：B。
10．【分析】（1）空氣開關會在電路中電流過大時“跳閘”；而漏電保護器是在通過火線和零線電流不相等時切斷電路；
（2）試電筆的正確使用方法，手一定接觸筆尾金屬體，一定不要接觸筆尖金屬體；
（3）造成電路中電流過大的原因：一是短路，二是用電器總功率過大；
（4）三孔插座中多出的一個孔是用來接地線的；三孔插座與三線插頭相對應。
【解答】解：A、圖甲中人站在地面接觸火線，造成單線觸電，使通過火線和零線電流不相等，此時漏電保護器會切斷電路，故A錯誤；
B、使用試電筆時，手指不能觸碰筆尖的金屬體，但要接觸筆尾的金屬體，故B錯誤；
C、圖丙所示的安全事故是因為用電器的總功率過大，造成干路電流過大，故C錯誤；
D、圖丁中，只有將插頭插入插座中，用電器的金屬外殼才能接地，故D正確。
故選：D。
11．【分析】A、當通過R的電流為0.2A時，從圖中可知它兩端的電壓為1V，根據歐姆定律可知它的電阻阻值，當通過R的電流為0.1A時，根據歐姆定律可知它兩端的電壓；
B、當L兩端電壓為2.5V時，通過L的電流為0.5A，根據歐姆定律可知其電阻；
C、將R和L串聯，若電流為0.3A，從圖中可知R和L兩端的電壓分別為1.5V和0.5V，根據串聯電路的電壓特點可知總電壓，根據P＝UI可知電路消耗的總功率；
D、將R和L并聯，若電壓為1V，則R和L兩端的電壓都為1V，從圖中可知通過R和L的電流分別為0.2A和0.4A，根據并聯電路的電流特點可知電路的總電流。
【解答】解：A、當通過R的電流為0.2A時，從圖中可知它兩端的電壓為1V，根據歐姆定律可知它的電阻R＝＝＝5Ω，當通過R的電流為0.1A時，根據歐姆定律可知它兩端的電壓U2＝I2R＝0.1A×5Ω＝0.5V，故A錯誤；
B、當L兩端電壓為2.5V時，通過L的電流為0.5A，根據歐姆定律可知其電阻RL＝＝＝5Ω，故B錯誤；
C、將R和L串聯，若電流為0.3A，從圖中可知R和L兩端的電壓分別為1.5V和0.5V，根據串聯電路的電壓特點可知總電壓U＝1.5V+0.5V＝2V，根據P＝UI可知電路消耗的總功率P＝UI＝2V×0.3A＝0.6W，故C正確；
D、將R和L并聯，若電壓為1V，則R和L兩端的電壓都為1V，從圖中可知通過R和L的電流分別為0.2A和0.4A，根據并聯電路的電流特點可知電路的總電流：0.2A+0.4A＝0.6A，故D錯誤。
故選：C。
12．【分析】（1）只閉合S1，燈泡L與定值電阻R1串聯，電流表測量電路中的電流，根據歐姆定律表示出電路中的電流I1，根據P＝UI＝I2R表示出燈泡的電功率P1；
（2）當只閉合S2，滑動變阻器R2與燈泡RL串聯，電流表測量電路中的電流，根據歐姆定律表示出電路中的電流I2，根據P＝UI＝I2R表示出燈泡的電功率P2，并分別表示出I1：I2和P1﹣P2；
（3）同時閉合S1、S2、S3，滑片P在最右端時，R1和R2并聯，電流表測量干路中的電流，根據P＝UI＝表示出R1和R2消耗的功率之比；
根據題目已知條件聯立分別計算出變阻器的最大電阻和電源電壓以及燈泡的額定電壓；
（4）根據歐姆定律和P＝UI推導：只閉合S2，R2消耗的最大功率時變阻器接入電阻與燈泡電阻相等，并計算只閉合S2，R2消耗的最大功率。
【解答】解：設電源電壓為U。
（1）只閉合S1，燈泡L與定值電阻R1串聯，
電流表測量電路中的電流，根據歐姆定律可得，電路中的電流I1＝，
根據P＝UI＝I2R可得，燈泡的電功率P1＝RL＝RL；
（2）當只閉合S2，滑動變阻器R2與燈泡RL串聯，電流表測量電路中的電流，
滑動變阻器的滑片P在中點時，根據歐姆定律可得，電路中的電流I2＝，
根據P＝UI＝I2R可得，燈泡的電功率P2＝RL＝RL；
則＝＝＝………………①，
P1﹣P2＝RL﹣RL＝2.25W………………②；
（3）同時閉合S1、S2、S3，滑片P在最右端時，R1和R2并聯，
由并聯電路電壓規律可得，R1和R2兩端的電壓等于電源電壓，
根據P＝UI＝可得，R1和R2消耗的功率之比：＝＝＝，
R1＝8Ω，所以，R2＝7R1＝7×8Ω＝56Ω，故A正確；
由①可得，＝，解得，RL＝12Ω，
由②可得，×12Ω﹣×12Ω＝2.25W，解得，U＝10V，故C正確；
只閉合S1，燈泡L與定值電阻R1串聯，燈泡正常發光，由歐姆定律可知，燈泡的額定電壓：
UL＝ILRL＝I1RL＝RL＝×12Ω＝6V，故B正確；
（4）當只閉合S2，滑動變阻器R2與燈泡RL串聯，由歐姆定律可知，電路中的總電流：I＝，
由P＝UI＝I2R可得，變阻器消耗的電功率：P滑＝（）2R滑＝R滑＝＝，
因為滑動變阻器的最大阻值R2＝56Ω，所以當滑動變阻器的接入電阻：R滑＝RL＝12Ω＜56Ω時，變阻器消耗的電功率最大：P滑大＝＝＝2.08W≠1.2W，故D錯誤；
綜上所述：ABC正確，D錯誤。
故選：D。
二、填空題（共7小題，每小題3分，滿分34分）
13．【分析】內能可以用來做功，轉化成機械能；
對物體做功物體內能增加，溫度升高；物體對外做功，物體內能減少，溫度降低；
電磁波的傳播速度是3×108m/s，已知電磁波信號傳播距離和速度，利用公式t＝得到信號傳播時間。
【解答】解：火箭中的燃料燃燒時，燃?xì)馔苿踊鸺托l(wèi)星上升，衛星的質量不變，速度變大，高度增加，所以衛星的動能、重力勢能都增大，其機械能會增大；
火箭上升過程中，克服與大氣間的摩擦，機械能轉化為內能，所以火箭外殼的溫度會升高；
電磁波在太空中的傳播速度為3×108m/s＝3×105km/s，
由v＝可得，電磁波傳播時間：t＝＝＝1.5s。
故答案為：增大；升高；1.5。
14．【分析】（1）實驗中要觀察物質吸收熱量后的溫度及其溫度的變化；
（2）同種物質在不同狀態下內能不同。
【解答】解：（1）實驗中，通過觀察物質的狀態來記錄時間、溫度；
（2）由題圖可知，物質約在第35min以后，放出熱量，但是溫度不變，為其凝固過程，故凝固點為80℃；該物質從第10min～20min之間一直吸收熱量，第20min時剛好熔化完畢，為液態，而該物質第40min時從液態到固態，為固液共存態，故該物質第40min小于第20min時的內能；
故答案為：狀態；80℃；小于。
15．【分析】（1）實驗中研究的是木塊受到的滑動摩擦力的大小，彈簧測力計測量的是木塊受到的拉力，只有木塊在水平方向上做勻速直線運動時拉力的大小才等于摩擦力；
（2）在實驗乙中砝碼隨著木塊一起做勻速直線運動，此時砝碼受到豎直向下的重力和豎直向上的支持力的作用，且二者大小相等，據此畫圖；
（3）影響滑動摩擦力大小因素有兩個：壓力大小和接觸面的粗糙程度，研究與其中一個因素的關系時，要控制另外一個因素不變，根據圖中現象得出結論；
（4）物體處于靜止?fàn)顟B(tài)或勻速直線運動，則物體處于平衡狀態；一對平衡力必須符合四個條件：大小相等、方向相反、作用在同一物體上、作用在同一直線上。
【解答】解：（1）用彈簧測力計沿水平方向勻速拉動木塊，使木塊在 長木板上做勻速直線運動，根據二力平衡從而測出滑動摩擦力為1.8N；
（2）在實驗乙中砝碼隨著木塊一起做勻速直線運動，此時砝碼受到豎直向下的重力和豎直向上的支持力的作用，且二者大小相等，如圖所示：
；
（3）比較乙、丙實驗，壓力相同，丙中接觸面較粗糙，滑動摩擦力也較大，是為了研究滑動摩擦力大小與接觸面較粗糙程度有關；
（3）在操作過程中小明還發現，彈簧測力計不沿水平方向拉動時，也可以使木塊在木板上沿水平方向做勻速直線運動，如圖丁所示，此過程中，木塊處于平衡狀態；拉力和摩擦力不在同一直線上，不是一對平衡力；
故答案為：（1）1.8；（2）如圖所示；（3）接觸面粗糙程度；（4）平衡；非平衡。
16．【分析】（1）U形管的實質是連通器，當連通器中的同種液體不流動時，兩側的液面保持相平；
（2）液體內部壓強大小通過U形管兩側液面高度差的大小來反映，這是轉換法；液體壓強和液體的密度、深度有關，實驗中采用控制變量法來設計實驗；
（3）根據p＝ρgh來分析壓強和液體密度的關系；
（4）根據p＝ρgh求出液體產生的壓強即為橡皮管內氣體的壓強與大氣壓之差。
【解答】解：（1）圖甲中的U形管相當于一連通器，液體不流動時，兩側的液面保持相平；
（2）實驗中液體的密度不變，改變探頭在水中的深度，研究的是液體內部壓強與深度的關系；
（3）探頭在下列液體中的深度相同，根據p＝ρgh可知，深度相同，液體的密度越大壓強越大，所以在鹽水中的壓強最大，U形管左右兩側液面的高度差最大；
（4）橡皮管內氣體的壓強與大氣壓之差：p＝ρgh＝1×103kg/m3×10N/kg×0.1m＝1000Pa。
故答案為：（1）相同；（2）液體內部壓強與深度的關系；（3）C；（4）1000。
17．【分析】（1）調節杠桿在水平位置平衡，左邊下沉往右調；杠桿在水平位置平衡，力臂在杠桿上，便于測量力臂大小，杠桿的重心通過支點，消除杠桿重對杠桿平衡的影響，使實驗簡單化，便于探究；
（2）設一個鉤碼重為G，杠桿一個小格是L，根據杠桿平衡條件進行判斷；
（3）分析彈簧測力計傾斜的動力臂變化，因阻力和阻力臂不變時，根據杠桿的平衡條件確定動力變化。
【解答】解：（1）杠桿不在水平位置，左端向下傾斜，右端上翹，故應向右調節平衡螺母，使杠桿在水平位置平衡，支點到力的作用點的距離就是力臂，便于測量力臂大小；
（2）設杠桿每個格的長度為L，每個鉤碼的重力為G，根據杠桿的平衡條件：FALA＝FBLB，即4G×3L＝FB×2L，解得FB＝6G，需掛6個鉤碼；
（3）當彈簧測力計在原位置逐漸向右傾斜時，作用在杠桿上的力方向不與杠桿垂直，則該力的力臂短了，因阻力和阻力臂不變，根據杠桿的平衡條件可知，就會使得拉力變大。
故答案為：（1）右；（2）6；（3）變大。
18．【分析】（1）電壓表測量小燈泡兩端的電壓，應該與小燈泡并聯；
（2）為了保護電路，閉合開關前，應將滑動變阻器的滑片P移到阻值最大處；
（3）由圖2可知，根據電壓表和電流表的量程、分度值和指針位置讀出小燈泡兩端的電壓和通過小燈泡的電流，利用P＝UI求出小燈泡的額定功率；
（4）結合（3）可知，額定電壓2.5V時對應的電流，再結合電壓的關系分析判斷。
【解答】解：（1）在測量小燈泡的額定功率的實驗中，電壓表應該測量的是小燈泡兩端的電壓，所以電壓表應該并聯在小燈泡的兩端；
由圖1可知，電壓表測量的是小燈泡和滑動變阻器的總電壓，所以應該在電壓表中間接線柱與滑動變阻器滑動變阻器的左下接線柱相連，如圖所示：

（2）為了保護電路，閉合開關實驗前，應將滑動變阻器的滑片移到最大阻值處，由圖知，滑片左側電阻絲接入電路，所以滑片應移到阻值最大的右端；
（3）燈泡在額定電壓下正常發光，圖2甲中電壓表選用小量程，分度值為0.1V，示數為2.5V燈泡的額定電壓，此時小燈泡正常發光，圖2乙中電流表選用小量程，分度值為0.02A，示數為0.3A，
則小燈泡的額定功率是：P額＝U額I額＝2.5V×0.3A＝0.75W；
（4）結合（3）可知，額定電壓2.5V時對應的電流為0.3A，則當電流為“0.32A”時，對應的電壓值大于2.5V，故對應的電壓值可能為2.6V，由于電壓表選小量程，不可能為3.5V。
故答案為：（1）圖見解答；（2）右；（3）0.3；0.75；（4）2.6V。
19．【分析】（1）空箱時，釣箱對水平地面的壓力等于自身的重力，根據G＝mg計算釣箱的重力，根據壓強公式計算此時釣箱對水平地面的壓強；
（2）根據阿基米德原理計算釣箱浸沒時受到的浮力，浮力大于重力，釣箱會上浮，浮力小于重力，釣箱會下沉，據此判斷靜止時釣箱的狀態；
（3）首先計算風力的大小，根據杠桿平衡條件、重力公式計算當人離開釣箱后，為了使釣箱不翻倒，至少應該在釣箱內放多少kg的重物。
【解答】解：（1）空箱時，釣箱對水平地面的壓力等于自身的重力，即F＝G＝mg＝6kg×10N/kg＝60N，
空箱時，釣箱對水平地面的壓強：p＝＝＝37500Pa；
（2）釣箱浸沒時受到的浮力：F?。溅阉甮V排＝1.0×103kg/m3×10N/kg×50×30×40×10﹣6m3＝600N＞60N，
將此釣箱放入水中，浸沒時其受到的浮力大于重力，釣箱會上浮，靜止時，釣箱將會處于漂浮狀態；
（3）遮陽傘承受風壓的面積為1.2m2，某時刻風壓為40N/m2，則風力的大小為：F1＝1.2m2×40N/m2＝48N，
根據杠桿平衡條件可得G0L0＝F1L1，即G0×＝48N×（130cm+40cm+5cm），解方程可得G0＝336N，
釣箱內放重物的質量：m′＝＝＝27.6kg。
答：（1）空箱時，釣箱對水平地面的壓強是37500Pa；
（2）將此釣箱放入水中靜止時，釣箱將會處于漂浮狀態；
（3）當人離開釣箱后，為了使釣箱不翻倒，至少應該在釣箱內放27.6kg的重物。
