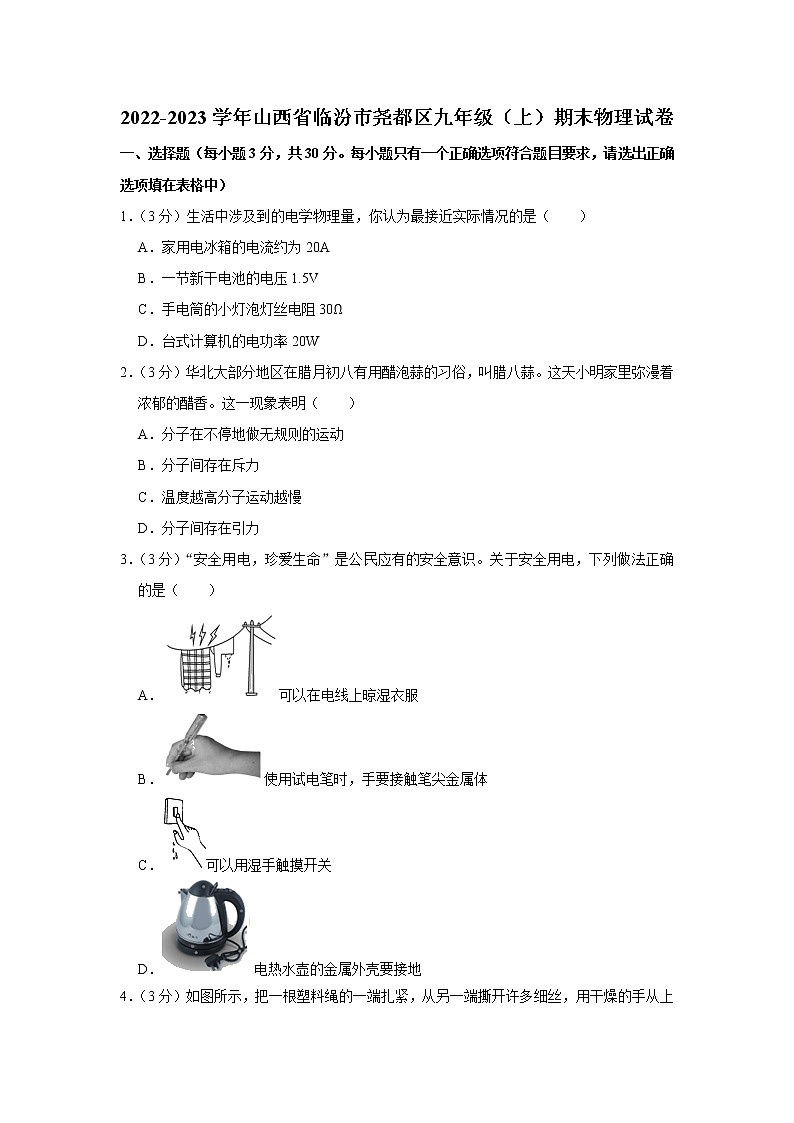

?2022-2023學年山西省臨汾市堯都區九年級（上）期末物理試卷
一、選擇題（每小題3分，共30分。每小題只有一個正確選項符合題目要求，請選出正確選項填在表格中）
1．（3分）生活中涉及到的電學物理量，你認為最接近實際情況的是（　?。?br /> A．家用電冰箱的電流約為20A
B．一節新干電池的電壓1.5V
C．手電筒的小燈泡燈絲電阻30Ω
D．臺式計算機的電功率20W
2．（3分）華北大部分地區在臘月初八有用醋泡蒜的習俗，叫臘八蒜。這天小明家里彌漫著濃郁的醋香。這一現象表明（　?。?br /> A．分子在不停地做無規則的運動
B．分子間存在斥力
C．溫度越高分子運動越慢
D．分子間存在引力
3．（3分）“安全用電，珍愛生命”是公民應有的安全意識。關于安全用電，下列做法正確的是（　　）
A．可以在電線上晾濕衣服
B．使用試電筆時，手要接觸筆尖金屬體
C．可以用濕手觸摸開關
D．電熱水壺的金屬外殼要接地

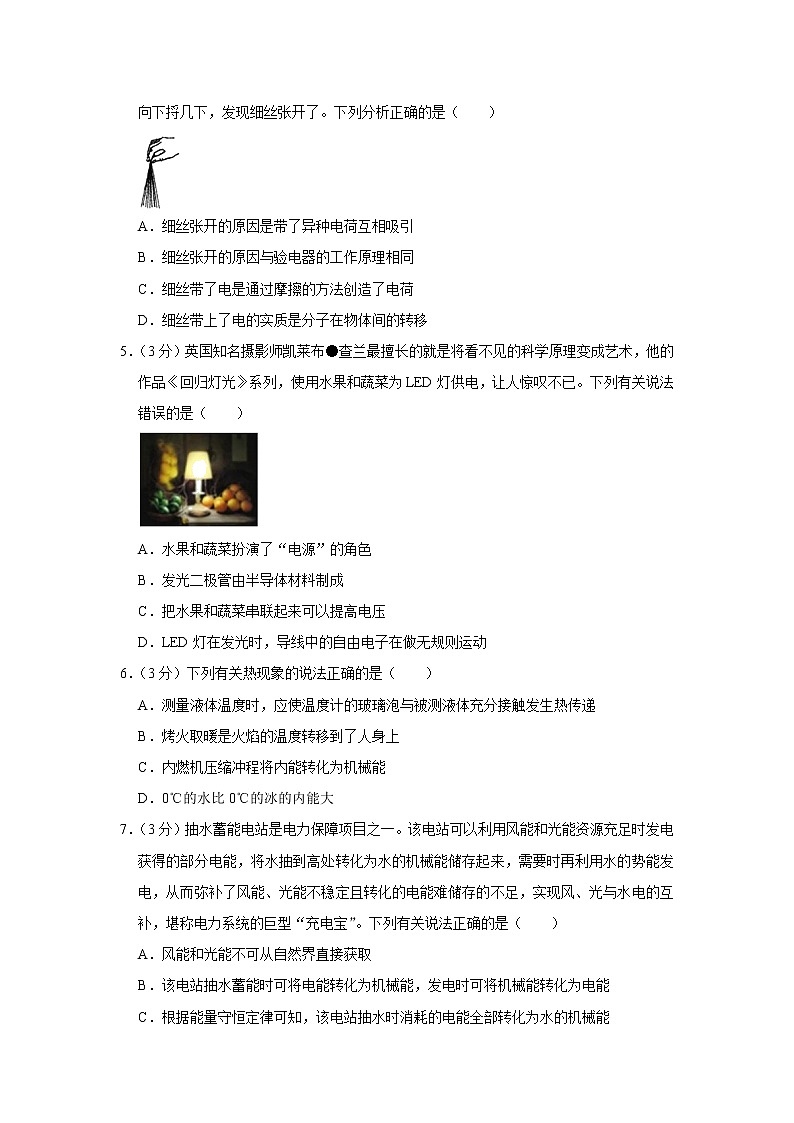

4．（3分）如圖所示，把一根塑料繩的一端扎緊，從另一端撕開許多細絲，用干燥的手從上向下捋幾下，發現細絲張開了。下列分析正確的是（　?。?br />
A．細絲張開的原因是帶了異種電荷互相吸引
B．細絲張開的原因與驗電器的工作原理相同
C．細絲帶了電是通過摩擦的方法創造了電荷
D．細絲帶上了電的實質是分子在物體間的轉移
5．（3分）英國知名攝影師凱萊布●查蘭最擅長的就是將看不見的科學原理變成藝術，他的作品《回歸燈光》系列，使用水果和蔬菜為LED燈供電，讓人驚嘆不已。下列有關說法錯誤的是（　?。?br />
A．水果和蔬菜扮演了“電源”的角色
B．發光二極管由半導體材料制成
C．把水果和蔬菜串聯起來可以提高電壓
D．LED燈在發光時，導線中的自由電子在做無規則運動
6．（3分）下列有關熱現象的說法正確的是（　?。?br /> A．測量液體溫度時，應使溫度計的玻璃泡與被測液體充分接觸發生熱傳遞
B．烤火取暖是火焰的溫度轉移到了人身上
C．內燃機壓縮沖程將內能轉化為機械能
D．0℃的水比0℃的冰的內能大
7．（3分）抽水蓄能電站是電力保障項目之一。該電站可以利用風能和光能資源充足時發電獲得的部分電能，將水抽到高處轉化為水的機械能儲存起來，需要時再利用水的勢能發電，從而彌補了風能、光能不穩定且轉化的電能難儲存的不足，實現風、光與水電的互補，堪稱電力系統的巨型“充電寶”。下列有關說法正確的是（　　）
A．風能和光能不可從自然界直接獲取
B．該電站抽水蓄能時可將電能轉化為機械能，發電時可將機械能轉化為電能
C．根據能量守恒定律可知，該電站抽水時消耗的電能全部轉化為水的機械能
D．風能、光能、機械能、電能可以相互轉化，說明能量的轉化是沒有方向性的

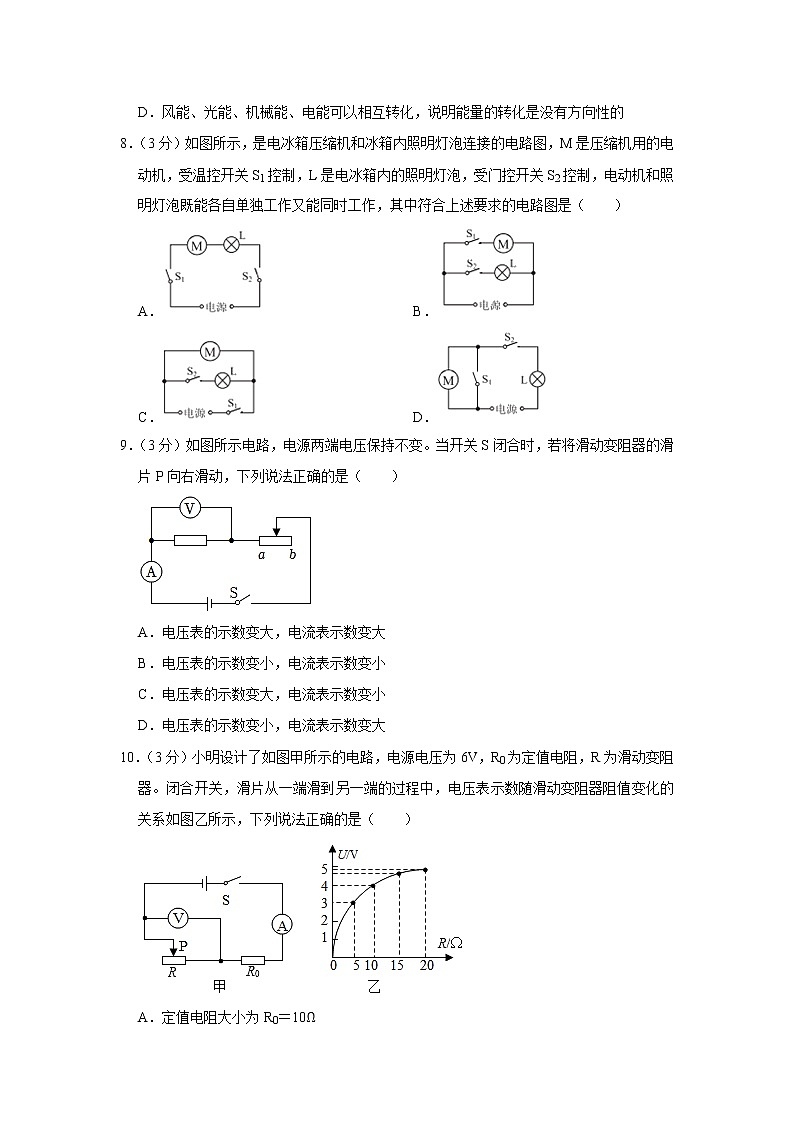

8．（3分）如圖所示，是電冰箱壓縮機和冰箱內照明燈泡連接的電路圖，M是壓縮機用的電動機，受溫控開關S1控制，L是電冰箱內的照明燈泡，受門控開關S2控制，電動機和照明燈泡既能各自單獨工作又能同時工作，其中符合上述要求的電路圖是（　　）
A． B．
C． D．
9．（3分）如圖所示電路，電源兩端電壓保持不變。當開關S閉合時，若將滑動變阻器的滑片P向右滑動，下列說法正確的是（　?。?br />
A．電壓表的示數變大，電流表示數變大
B．電壓表的示數變小，電流表示數變小
C．電壓表的示數變大，電流表示數變小
D．電壓表的示數變小，電流表示數變大
10．（3分）小明設計了如圖甲所示的電路，電源電壓為6V，R0為定值電阻，R為滑動變阻器。閉合開關，滑片從一端滑到另一端的過程中，電壓表示數隨滑動變阻器阻值變化的關系如圖乙所示，下列說法正確的是（　?。?br />
A．定值電阻大小為R0＝10Ω
B．滑片P從最左端向最右端滑動過程中，電壓表示數變大
C．滑片滑動過程中，電壓表示數的變化量與電流表示數變化量之比不變
D．滑片滑動過程中，電路消耗實際電功率不變
二、實驗探究題（本大題共5個小題，11小題4分，12小題8分，13小題6分，14小題2分，15小題4分，共24分）
11．（4分）在做“探究并聯電路中電流規律”實驗中，小明和小華合作完成了探究。

（1）如圖甲是他們設計的電路圖，圖乙是他們測量電流時連接的實驗電路，此時電流表測量的是 　 ?。ㄟx填“A”“B”或“C”）處的電流；
（2）如圖甲，測出A、B、C三處電流后可以得出初步結論 　 ?。ㄖ粚懕磉_式），為了得到更普遍的規律，操作方法是：　 ??；
（3）二人繼續探究“串聯電路的電壓關系”，實驗電路如圖丙所示，用某次實驗用電壓表測得UAB＝1.3V，UBC＝1.7V，UAC＝3V，得到串聯電路的電壓規律是 　 　（用文字表達）。
12．（8分）小明用如圖甲所示實驗裝置探究“電流與電阻的關系”，所選擇的器材有：電壓為6V的電源、規格為“20Ω 1A”的滑動變阻器、三個定值電阻（阻值分別為10Ω、15Ω、20Ω）、電壓表、電流表各一個、開關、導線若干。

（1）檢查電路后發現有一根導線連接錯誤，若此時閉合開關，　 ?。ㄌ睢半妷罕怼被颉半娏鞅怼保o示數，請在錯誤的導線上打“×”，并用筆畫線代替導線將電路連接正確。
（2）排除故障后，閉合開關，調節滑動變阻器滑片直到電壓表示數為4V時，電流表示數如圖乙所示為 　 　A，連入電路的定值電阻阻值為 　 　Ω。
（3）保持滑動變阻器滑片位置不動，斷開開關，將定值電阻更換為15Ω，再次閉合開關，電壓表示數 　 ?。ㄌ睢按笥凇薄靶∮凇被颉暗扔凇保?V，應向 　 　側調節滑動變阻器滑片，直到電壓表示數為4V，讀出對應電流值。
（4）再次更換定值電阻，重復上述實驗。根據實驗數據繪制了如圖丙所示的圖象，分析圖象得出結論：導體兩端電壓一定時，通過導體的電流與導體電阻成 　 　比。
13．（6分）小明同學測量一個標有“2.5V”字樣小燈泡的電阻RL。實驗器材有：小燈泡、電壓表、電流表、滑動變阻器（20Ω 1A）、開關、電壓恒定電源各一個，導線若干。

（1）該實驗的原理是 　 ?。ㄓ霉奖硎荆?。
（2）將電路連接完整。閉合開關前，小明同學將滑動變阻器的滑片置于A端，這步操作要達到目的是 　 　。
（3）請你為實驗需要測量和計算的物理量，設計一個實驗數據記錄表格。
（4）小明發現這個實驗還可以測量小燈泡的電功率。閉合開關，移動滑片，當電壓表的示數為 　 　時，小燈泡正常發光，讀出電流表示數如圖，可得小燈泡額定功率 　 　W。
14．（2分）我們知道組成物質的分子很小，肉眼看不見，那么我們如何通過身邊的器材來估測下分子的直徑呢？實驗步驟和原理如下：
（1）實驗的研究對象是油酸分子，我們在實驗前可以通過注射器測量出每一滴油酸的體積為7.6×10﹣6cm3。
（2）把一滴油酸滴入盛水的淺盤里，待水面穩定后形成單層分子油膜，將玻璃板放在淺盤上，在玻璃板上描出油膜的輪廓。隨后把玻璃板放在坐標紙上，其形狀如圖2所示。坐標紙中正方形方格的邊長為2cm。我們可以數出輪廓內的方格數（格子未滿半個的不計入格數，超過半個的算一格）從而估測出這個油膜的面積是 　 　cm2。
（3）假設這層油膜是按如圖1所示，由每個油酸分子緊密排列組成的，則我們就可以估測出油酸分子的直徑大約為 　 　cm。

15．（4分）小紅往燒杯中加入鹽水，如圖將銅片和鋅片放在鹽水中，就做成了一個電池。他想弄清楚哪個金屬片是電池的正極？請你幫他設計實驗并進行判斷。
（1）寫出你選用的實驗儀器：　 　。
（2）簡述操作方法：　 　。
實驗現象和結論：　 　。

三、綜合應用（本大題共8個小題，、16、17、18、19題每空1分，20題4分，21題2分，22題4分23題5分，共26分）
16．（2分）堯都區靜默管理期間，防疫人員每天會在核酸檢測點噴灑消毒液。小明在做核酸時能聞到消毒液的氣味，這種現象是我們熟知的 　 　現象，檢測員把棉簽頭放入試劑管時很費力才能折斷，說明棉簽棒分子之間存在 　 　。
17．（2分）如圖所示，甲為亮度可調的臺燈，電位器是調節其亮度的裝置；乙為電位器的內部結構示意圖，a、b、c是它的三個接線柱，旋鈕帶動滑片轉動。電位器應與燈泡 　 ?。ㄌ睢按摗被颉安⒙摗保?。若逆時針旋轉旋鈕時燈泡發光變亮，則需將 　 　（選填“a和b”“a和c”或“b和c”）接線柱接入電路。

18．（3分）小明用如圖所示電能表，停表測量家用空調的實際功率，電能表盤上標“600revs/（kW?h）”的字樣，關閉其它用電器，讓空調機單獨工作6min，電能表的轉盤轉過60轉，則該空調機在上述時間內消耗的實際電功率是 　 　W。使用這臺空調通過它的電流是 　 　A。他家原有用電器總功率3600W，從電能表安全使用的角度考慮 　 ?。ㄌ睢澳堋被颉安荒堋保┰试S再安裝一臺1kW的電暖器。

19．（4分）閱讀短文，回答問題：
神舟十五號載人飛船發射取得圓滿成功
??《人民日報》北京2022年11月29日電（記者余建斌、吳月輝、林淵）據中國載人航天工程辦公室消息：11月29日23時08分，搭載神舟十五號載人飛船的長征二號F遙十五運載火箭在酒泉衛星發射中心點火發射。偏二甲肼（C2H8N2）是一種運載火箭的高能燃料與四氧化二氮（助燃劑）劇烈反應時所得3種產物都是最常見的無污染物質。約10分鐘后，神舟十五號載人飛船與火箭成功分離，進入預定軌道，航天員乘組狀態良好，發射取得圓滿成功。神舟十五號乘組3名航天員費俊龍、鄧清明、張陸踏上飛天圓夢之旅。
??飛船入軌后，將按照預定程序與空間站組合體進行自主快速交會對接，神舟十五號航天員乘組將與神舟十四號航天員乘組進行在軌輪換。在空間站工作生活期間，航天員乘組將進行多次出艙活動，完成艙內外設備安裝、調試、維護維修、空間科學與技術實（試）驗等任務。
胡楊大漠迎神舟——直擊神舟十四號返回艙著陸
??新華社酒泉12月5日電新華社（記者任軍川、劉懿德）。近期的胡楊大漠，不再寂靜。4日晚，神舟十四號航天員乘組重返家園，無數人的目光聚焦阿拉善。
??航天員乘坐返回艙返回時會在重力的作用下重新進入大氣層，艙體與大氣劇烈摩擦時，會在艙表產生數千度的高溫，如果不解決防熱問題，飛船還沒等落地就燒成了灰燼。返回艙表面加有一層防熱層，是用特殊的燒蝕材料做成的，這種材料是石棉、玻璃與酚醛摻合形成的復合材料。防熱原理就是通過材料的燃燒熱解、熔化、蒸發而把熱量帶走。
??突然間，“膨”的一聲巨響在高空響起，震蕩著整個戈壁灘。緊接著，廣播中傳來返回艙主降落傘打開的消息。20時09分，神舟十四號載人飛船返回艙在東風著陸場成功著陸?，F場醫監醫保人員確認航天員陳冬、劉洋、蔡旭哲身體狀態良好，神舟十四號載人飛行任務取得圓滿成功。
（1）長征二號F遙十五運載火箭屬于熱機中的噴氣發動機，偏二甲肼（C2H8N2）是火箭的高能燃料。物理學中用 　 　點火發射過程中發生的能量轉化是燃料的化學能轉化為內能，內能通過做功的方式轉化為 　 　。
（2）神舟十四號返回艙在重力的作用下重新進入大氣層與大氣劇烈摩擦，會在艙表產生數千度的高溫，艙表燒蝕材料熱解、熔化、蒸發是通過 　 　方式改變物體內能。這些能量的產生、轉化 　 ?。ㄌ睢胺摹被颉安环摹保┠芰渴睾愣?。


20．（4分）在家庭電路中，有時導線長度不夠，需要把兩根連接起來，而連接處往往比別處更容易發熱，加速老化，甚至引起火災。這是為什么？
21．（2分）根據安全用電原則完成如圖所示的家庭電路連接，要求開關控制螺口燈泡，插座單獨使用。
22．（4分）某同學在家里將裝有2kg水的水壺放到天然氣灶上去燒，天然氣灶的效率為36%，用溫度計測量水從20℃加熱至80℃的過程中，觀察到天然氣表的數字變化了0.035m3。[水的比熱容c＝4.2×103J/（kg?℃）]求：
（1）這個過程中水吸收了多少熱量？
（2）天然氣的熱值是多少？
23．（5分）如圖所示是小萱家的一只多功能電煮鍋，下表中列出了該電煮鍋的部分技術參數。求：
品名
多功能電煮鍋
額定電壓
220V
頻率
50Hz
五擋可調節額定功率
140W；280W
420W；560W
700W
（1）該電煮鍋在最大功率擋正常工作1min所產生的熱量Q；
（2）該電煮鍋分別在最小功率擋和最大功率擋正常工作時，電路的電阻R與R′之比。


2022-2023學年山西省臨汾市堯都區九年級（上）期末物理試卷
參考答案與試題解析
一、選擇題（每小題3分，共30分。每小題只有一個正確選項符合題目要求，請選出正確選項填在表格中）
1．【解答】解：A、家用電冰箱的電流約為1A，故A不符合實際；
B、一節新干電池的電壓為1.5V，故B符合實際；
C、手電筒的小燈泡正常工作時的電壓為2.5V，通過燈絲的電流約為0.3A，所以燈絲電阻R＝≈8.3Ω，故C不符合實際；
D、臺式計算機的電功率約為200W，故D不符合實際。
故選：B。
2．【解答】解：由于分子在不停地做無規則運動，所以我們會聞到濃郁的醋香，這就是擴散現象；溫度越高分子運動越快。
故選：A。
3．【解答】解：A、在電線上晾濕衣服，電線上的絕緣層有可能破損，從而使人體和帶電體接觸，就會造成觸電事故，十分危險。故A不正確；
B、使用試電筆時，必須用手接觸到筆尾的金屬體，不要接觸筆尖金屬體。故B不正確；
C、用濕手按用電器插頭，由于水有導電性，很容易使人觸電。故C不正確；
D、帶有金屬外殼的用電器，外殼必須接地。故D正確。
故選：D。
4．【解答】解：
AB、用干燥的手從上向下在塑料繩上捋幾下，手與塑料繩反復摩擦，使塑料繩帶上了同種電荷，因為同種電荷相互排斥，故細絲會張開，驗電器就是利用同種電荷相互排斥的原理，故A錯誤，B正確；
CD、細絲帶了電是電荷的轉移，而不是創造了電荷，故C、D錯誤。
故選：B。
5．【解答】解：A、電源是為電路提供電壓的裝置，水果是電源，為用電器即發光二極管提供了電壓，故A正確；
B、發光二極管由半導體材料制成，將電能轉化為光能，是電路中的用電器，故B正確；
C、將多個水果電池串聯起來，得到的電壓等于每個電池的電壓之和，可以提高電壓，故C正確；
D、電荷的定向移動形成電流，所以LED燈在發光時，導線中的電子在做定向移動，故D錯誤。
故選：D。
6．【解答】解：A、使用液體溫度計測量液體溫度時，將溫度計放入液體中后，使溫度計的玻璃泡與被測液體充分接觸，應該等到示數穩定后再讀數，視線要與液柱上表面相平，故A正確；
B、烤火取暖是火焰的內能轉移到了人身上，使身體內能增加，溫度升高，不是溫度發生轉移，故B錯誤；
C、內燃機在壓縮沖程的時候是活塞對氣缸內的工作物質做功，工作物質的內能增加，這個過程是機械能轉化為內能，故C錯誤；
D、內能不僅與狀態有關，還與質量有關，所以兩物體的內能不能比較，故D錯誤。
故選：A。
7．【解答】解：A、風能和光能是可再生能源，故A錯誤；
B、該電站抽水蓄能時，可將電能轉化為機械能儲存起來，發電時可將機械能轉化為電能，故B正確；
C、該電站抽水時所消耗的電能不可能全部轉化為水的勢能，故C錯誤；
D、能量的轉移和轉化都有方向性，如電燈發光、汽車制動過程中產生的內能散失在空氣中，不可以自動轉化為電能或機械能，因此風能、光能、機械能、電能可以相互轉化，不能說明能量的轉化是沒有方向性的，故D錯誤。
故選：B。
8．【解答】解：電動機和照明燈泡既能各自單獨工作又能同時工作，則它們是并聯的，溫控開關S1控制壓縮機M，門控開關S2控制燈泡L；
A、壓縮機M與燈泡L串聯，不符合要求，故A錯誤；
B、由電路圖可知，壓縮機M與燈L并聯，溫控開關S1控制壓縮機M，門控開關S2控制燈泡L，滿足要求，故B正確；
C、圖中溫控開關S1接在干路中，控制整個電路，燈泡L不能獨立工作，故C錯誤；
D、開關S1閉合時，壓縮機M被短路，沒有控制壓縮機M，故D錯誤。
故選：B。
9．【解答】解：由電路圖可知，定值電阻與滑動變阻器串聯，電壓表測定值電阻兩端的電壓，電流表測量電路中的電流；
當開關S閉合時，若將滑動變阻器的滑片P向右滑動，滑動變阻器接入電路的電阻變大，總電阻不變，根據歐姆定律可知，電路中的電流變小，電流表示數變?。?br /> 根據U＝IR可知，定值電阻兩端的電壓變小，電壓表示數變??；故B正確。
故選：B。
10．【解答】解：
由電路圖可知，R0與R串聯，電壓表測R兩端的電壓，電流表測電路中的電流。
A、由圖可知，當滑動變阻器的電阻為5Ω時，其兩端的電壓為3V，通過電路的電流為：I1＝＝＝0.6A，
由串聯電路電壓的規律知定值電阻兩端的電壓為：U0＝U﹣U1＝6V﹣3V＝3V，
則定值電阻的阻值為：R0＝＝＝5Ω，故A錯誤；
B、當變阻器滑片向右滑動過程中，變阻器接入電路中的電阻變小，電路中的總電阻變小，由I＝可知，電路中的電流變大，即電流表的讀數變大；根據U＝IR可知，定值電阻兩端的電壓變大，根據串聯電路的電壓規律可知，滑動變阻器兩端電壓變小，電壓表示數變小，故B錯誤；
C、滑片滑動過程中，由串聯電路的特點可知，電壓表示數的變化量ΔUR＝ΔU0，電流表示數變化量為ΔIR＝ΔI0，所以，由歐姆定律可知電壓表示數的變化量與電流表示數變化量之比為＝R0，則該比值不變，故C正確；
D、滑片滑動過程中，電流表示數發生了變化，根據P＝UI可知，電路消耗的功率發生變化，故D錯誤。
故選：C。
二、實驗探究題（本大題共5個小題，11小題4分，12小題8分，13小題6分，14小題2分，15小題4分，共24分）
11．【解答】解：（1）電流表與待測電路串聯，圖乙是他們測量電流時連接的實驗電路，電流表與燈L2串聯，所以此時電流表測量的是B處的電流；
（2）測出A、B、C三處電流后可以得出初步結論IC＝IA+IB，為了得到更普遍的規律，應當進行多次實驗，操作方法是：換用不同規格的燈泡進行實驗。
（3）由測量的數據可知UAC＝UAB+UBC，由此可知，串聯電路的電壓規律是串聯電路的總電壓等于各部分電路電壓。
故答案為：（1）B；（2）IC＝IA+IB；換用不同規格的燈泡多次實驗；（3）串聯電路的總電壓等于各部分電路電壓。
12．【解答】解：（1）檢查電路后發現有一根導線連接錯誤，若此時閉合開關，電壓表串聯在電路中，定值電阻被短路，電壓表與電源連通，電壓表的示數接近電源電壓，由于電壓表的內阻很大，所以電路相當于斷路、電流表無示數；
電壓表應與被測電路并聯，定值電阻應與滑動變阻器串聯，如圖所示
；
（2）圖乙中電流表選用小量程，分度值為0.02A，示數為0.2A，則連入電路的定值電阻的阻值：R＝＝20Ω；
（3）根據串聯電路的分壓原理可知，將定值電阻由20Ω改接成15Ω的電阻，電阻減小，其分得的電壓減小，即此時電壓表的示數小于4V；
探究電流與電阻的實驗中應控制電壓不變，根據串聯電路電壓的規律可知，為了保持定值電阻兩端電壓不變，應減小滑動變阻器分得的電壓，由串聯分壓的分壓原理可知，應減小滑動變阻器連入電路中的電阻，所以滑片應向右端移動，直到電壓表示數為4V，讀出對應電流值；
（4）由圖丙可知，I﹣R圖象為反比例函數的圖象，因此可得結論：導體兩端電壓一定時，通過導體的電流與導體電阻成反比。
故答案為：（1）電流表；見上圖；（2）0.2；20；（3）小于；右；（4）反。
13．【解答】解：（1）用電壓表測量出定值電阻兩端的電壓，用電流表測量出通過定值電阻的電流，根據R＝可以求出定值電阻阻值的大小，所以該實驗的原理是R＝；
（2）閉合開關前，為了保護電路，滑動變阻器應調至阻值最大的A端；
（3）實驗中需要多次測量定值電阻兩端的電壓和通過定值電阻的電流，然后根據R＝求出燈泡的電阻，表格設計如下所示：
實驗次數
電壓表示數U/V
電流表示數I/A
燈泡的電阻R/Ω
1



2



3



（4）閉合開關，移動滑片，當電壓表的示數為2.5V時，小燈泡正常發光；電流表選用的是小量程，分度值為0.02A，示數為0.3A；
則小燈泡的額定功率為：P＝UI＝2.5V×0.3A＝0.75W。
故答案為：（1）R＝；（2）保護電路；（3）見解析；（4）2.5V；0.75
14．【解答】解：（2）讀圖可知，面積超過正方形一半的正方形個數為57個，
一個小正方形的面積為2cm×2cm＝4cm2，
由油酸膜的面積為：S＝57×4cm2＝228cm2；
（3）每一滴油滴的體積為7.6×10﹣6cm3。
把油酸分子看成球形，且不考慮分子間的空隙，油膜的厚度近似等于油酸分子的直徑：d＝＝≈3.3×10﹣8cm。
故答案為：（2）228；（3）3.3×10﹣8。
15．【解答】解：
由電流表、電壓表和二極管的連接方法知，電流必須從正接線柱流入，從負接線柱流出，故可把電壓表、電流表或發光二極管接在水果電池兩極，觀察指針的偏轉方向或發光二極管是否發光，從而確定出電池的正負極；
方案一：（1）選用的器材：電壓表和導線；
（2）探究的方法：將電壓表的正接線柱與銅片相連，再把與鋅片相連的導線與電壓表的負接線柱進行試觸；若電壓表指針正向偏轉，說明與電壓表正接線柱連接的銅片是水果電池的正極；若電壓表反向偏轉，鋅片是電池的正極；
方案二：（1）選用的器材：電流表和導線；
（2）探究的方法：將電流表的正接線柱與銅片相連，再把與鋅片相連的導線與電流表的負接線柱進行試觸；若電流表指針正向偏轉，說明與電流表正接線柱連接的銅片是水果電池的正極；若電流表反向偏轉，鋅片是電池的正極；
方案三：（1）選用的器材：發光二極管和導線；
（2）探究的方法：將發光二極管的正接線柱與銀片相連，再把鋅片與發光二極管的負接線柱相連；若發光二極管發光，說明與發光二極管正接線柱連接的銅片是水果電池的正極；若發光二極管不發光，鋅片是電池的正極。
故答案為：（1）電壓表和導線；（2）將電壓表的正接線柱與銅片相連，再把與鋅片相連的導線與電壓表的負接線柱進行試觸；（3）若電壓表指針正向偏轉，說明與電壓表正接線柱連接的銅片是水果電池的正極；若電壓表反向偏轉，鋅片是電池的正極。
三、綜合應用（本大題共8個小題，、16、17、18、19題每空1分，20題4分，21題2分，22題4分23題5分，共26分）
16．【解答】解：小明在做核酸時能聞到消毒液的氣味，這是擴散現象，擴散現象說明了分子在永不停息地做無規則運動。
檢測員把棉簽頭放入試劑管時很費力才能折斷，說明棉簽棒分子之間存在引力。
故答案為：擴散；引力。
17．【解答】解：電位器相當于一個滑動變阻器，電位器應與燈泡串聯，才能改變燈泡兩端的電壓和通過的電流，才能起到調節作用；
若逆時針旋轉旋鈕時燈泡發光變亮，說明電路中電流變大，電位器連入電路的電阻應變小，結合電位器的連接方法可知需將a和b接線柱接入電路。
故答案為：串聯；a和b。
18．【解答】解：（1）表盤上標志的600revs/（kW?h）表示每消耗1kW?h的電能，電能表上的轉盤轉600轉，所以電能表的轉盤轉過60轉時消耗的電能：W＝kW?h＝0.1kW?h，
空調的電功率P＝＝1kW＝1000W，
此時通過空調的電流I＝≈4.5A。
（2）由電能表上的參數知，電能表正常工作時的電壓為220V、允許通過的最大電流I最大＝20A，則他家允許用電器同時工作的最大總功率P允許＝UI最大＝220V×20A＝4400W，
如果再安裝一臺1kW的電暖器，其家庭實際的電器總功率P’＝3600W+1000W＝4600W＞4400W，故不能允許再安裝一臺1kW的電暖器。
故答案為：1000；4.5；不能。
19．【解答】解：（1）偏二甲肼燃燒時，化學能轉化為內能；內能對外做功，內能轉化為火箭的機械能；
（2）艙表燒蝕材料熱解、熔化、蒸發的過程中會吸收熱量，是通過熱傳遞的方式改變物體內能的；根據能量守恒定律可知，能量的轉化和轉移都服從能量守恒定律。
故答案為：（1）偏二甲肼；機械能；（2）熱傳遞；服從。
20．【解答】答：在家庭電路中，導線相互連接處因接觸不良，該處的電阻較大，
∵導線連接處與導線串聯在電路中，
∴通過的電流相等、通電時間相等，
∵Q＝I2Rt，
∴連接處產生的熱量較多，往往比別處更容易發熱，加速導線老化，甚至引起火災。
21．【解答】解：燈泡的接法：火線進入開關，再進入燈泡頂端的金屬點；零線直接接入燈泡的螺旋套。
三孔插座的接法：上孔接地線；左孔接零線；右孔接火線。如下圖所示：

22．【解答】解：（1）在這個過程中水吸收的熱量Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg?℃）×2kg×（80℃﹣20℃）＝5.04×105J；
（2）根據η＝可得天然氣完全燃燒放出的熱量為：
Q放＝＝＝1.4×106J，
天然氣的熱值q天然氣＝＝＝4×107J/m3。
答：（1）這個過程中水吸收了5.04×105J的熱量；
（2）天然氣的熱值是4×107J/m3。
23．【解答】解：（1）由表格數據可知，電煮鍋的最大功率擋P大＝700W，
電煮鍋在工作時消耗的電能全部轉化為內能，由P＝可知，該電煮鍋在最大功率擋正常工作1min所產生的熱量：Q＝W＝P大t＝700W×1×60s＝4.2×104J；
（2）電煮鍋在最小功率擋工作水的功率為P?。?40W；
電煮鍋兩端的電壓不變，根據P＝可知，該電煮鍋分別在最小功率擋和最大功率擋正常工作時，電路的電阻R與R'之比為：＝＝＝＝。
答：（1）該電煮鍋在最大功率擋正常工作1min所產生的熱量Q為4.2×104J；
（2）該電煮鍋分別在最小功率擋和最大功率擋正常工作時，電路的電阻R與R'之比為5：1。
