2023年中考高頻考點專題訓練 簡單機械作圖

這是一份2023年中考高頻考點專題訓練 簡單機械作圖，共8頁。試卷主要包含了下圖是指甲剪的示意圖等內容，歡迎下載使用。

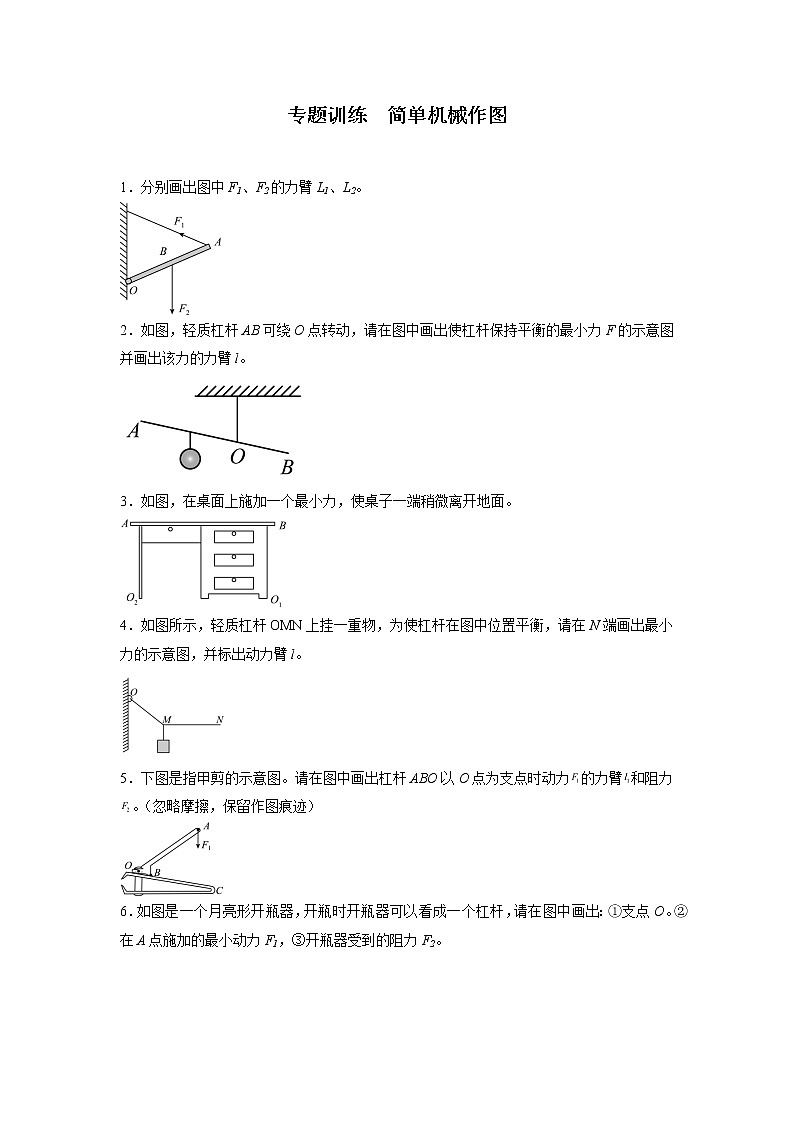

專題訓練  簡單機械作圖 1．分別畫出圖中F1、F2的力臂L1、L2。2．如圖，輕質杠桿AB可繞O點轉動，請?jiān)趫D中畫出使杠桿保持平衡的最小力F的示意圖并畫出該力的力臂l。3．如圖，在桌面上施加一個最小力，使桌子一端稍微離開地面。4．如圖所示，輕質杠桿OMN上掛一重物，為使杠桿在圖中位置平衡，請?jiān)?/span>N端畫出最小力的示意圖，并標出動力臂l。5．下圖是指甲剪的示意圖。請?jiān)趫D中畫出杠桿ABO以O點為支點時動力的力臂和阻力。（忽略摩擦，保留作圖痕跡）6．如圖是一個月亮形開瓶器，開瓶時開瓶器可以看成一個杠桿，請?jiān)趫D中畫出：①支點O。②在A點施加的最小動力F1，③開瓶器受到的阻力F2。7．圖甲是自行車的手閘，其中ABO部分可視為一種杠桿，其簡化示意圖如圖乙所示，O為支點，F2為阻力，請?jiān)趫D乙中畫出：（1）作用在A點的最小動力F1及其力臂；（2）阻力F2的力臂。8．如圖乙所示，杠桿處于水平平衡，支點為O，請畫出A點處所受拉力F1及其力臂l1；9．圖中是釣魚竿的杠桿模型圖，O為支點，請?jiān)趫D中作出F1的力臂及阻力F2的示意圖；10．如圖是小蘭在練習“斜身引體”項目時的情景。把人體視為杠桿，O為支點，動力等效為F1，請畫出F1的力臂l1。11．在圖中杠桿OA在力F1、F2的作用下處于靜止?fàn)顟B(tài)，L1是力F1的力臂。在圖中畫出力F2的力臂L2和力F1。12．在如圖所示的杠桿上的B點掛一重物，對杠桿施加一個最小的力，使杠桿平衡在圖中所示的位置。試畫出這個力F1的示意圖和力臂l1。13．“節約用水，人人有責”如圖丙所示是用水后及時關閉水龍頭的情景。水龍頭手柄可以視為一根杠桿，請你在圖中畫出施加在A點的最小動力F1及其力臂L1。14．圖甲是一款瓶起子。起瓶蓋時，瓶身相當于一個繞O點轉動的杠桿。圖乙是其簡化示意圖。請?jiān)趫D乙中畫出：（1）瓶蓋上B點受到的阻力F2的大致方向；（2）作用在A點的最小動力F1及其力臂l1.15．在圖中畫出該滑輪的支點O，并畫出、的力臂、。16．組裝如圖所示的滑輪組，畫出使繩子自由端最省力滑輪組的繞線。17．在圖中畫出滑輪組最省力的繞繩方法。18．如圖甲是一款升降座椅裝置，其簡圖如圖乙，請?jiān)趫D乙中畫出滑輪組的繞線情況，要求繩子的末端繞至按鈕處。
