初中物理中考復習 專題十五 電和磁課件PPT

這是一份初中物理中考復習 專題十五 電和磁課件PPT，共60頁。
考點一　磁現象和磁場
A組　2019年全國中考題組
1.(2019湖北武漢,17,3分)如圖所示,在探究通電螺線管外部的磁場分布的實驗中,開關閉合后,下列說法正確的是?(　　)A.小磁針甲靜止時N極指向右端,小磁針乙靜止時N極指向左端B.小磁針甲靜止時N極指向左端,小磁針乙靜止時N極指向右端C.小磁針甲和小磁針乙靜止時N極均指向右端D.小磁針甲和小磁針乙靜止時N極均指向左端
答案????B　開關閉合后,根據安培定則可知,通電螺線管的右端為N極,左端為S極,靜止時小磁針的N極指向磁場方向,由此可知,小磁針乙的N極指向右,S極指向左;小磁針甲的N極指向左,S極指向右。綜上分析可知A、C、D錯,B正確。
解題關鍵　通電螺線管產生的磁場與條形磁體的磁場類似,解這種類型題目的關鍵是熟練掌握安培定則。
方法技巧　解答這類問題時,應先標出電流方向,再利用安培定則判斷出通電螺線管極性,從而判斷磁場的方向,最后根據磁場的方向判斷小磁針N極的指向。
2.(2019湖北黃岡,2,3分)下列有關電和磁的判斷,正確的是?(　　)A.通電導體周圍存在磁場B.磁場是由磁感線組成的C.互相摩擦的兩個物體帶同種電荷D.摩擦起電實質是創造了電荷
答案????A　通電導體的周圍存在磁場,故A正確;磁感線是假想的曲線,磁感線可以形象地描述磁場,但是磁場不是由磁感線組成的,故B錯誤;互相摩擦的兩個物體必然有一個失去電子,另一個得到電子,兩個物體帶異種電荷,故C錯誤;摩擦起電的實質是電荷的轉移,不是創造了電荷,故D錯誤。
易錯點撥　本題易錯點是摩擦起電的實質,摩擦起電的實質是電子的轉移,不是創造了電荷。
知識歸納　(1)磁場是真實存在的,磁感線是假想的,磁感線可以形象地描述磁場;(2)兩個相互摩擦的物體帶異種電荷。
3.(2019內蒙古呼和浩特,9,3分)(多選)下列說法正確的是?(　　)A.丹麥物理學家?jiàn)W斯特,是世界上第一個發現電與磁之間聯系的科學家B.我國未來的航母將采用自行研制的電磁彈射器,電磁彈射器的彈射車與飛機前輪連接,并處于強磁場中,當彈射車內的導體通以強電流時,艦載機受到強大推力而快速起飛。電磁彈射器的工作原理與發電機的工作原理是一致的C.電磁波的頻率越高,波長越短D.航母核反應堆是通過可以控制的核裂變反應釋放核能的設備
答案????ACD　丹麥物理學家?jiàn)W斯特發現通電導線周圍存在磁場,是第一個發現由電可以產生磁的科學家,A項正確;彈射車處于磁場內,通以強電流時,艦載機受到強大推力而起飛,可見利用的原理是通電導體在磁場中受力而運動,與發電機的工作原理不同,B項錯誤;電磁波在真空中波速相同,由c=λf可知,f越高,λ越短,C項正確;核反應堆是利用裂變釋放核能的設備,D項正確。
4.(2019江西,8,2分)如圖所示,是利用被磁化的縫衣針制成的簡易指南針。若靜止時針尖指向地理位置的北方,則針尖是簡易指南針的　　　????極。此時,將指南針底座逆時針旋轉90°,針尖靜止時將指向地理位置的　　　????方。?
答案????N(或北)　北
解析　根據磁體磁極的定義,指南針靜止時,指向地理位置的北方的磁極叫北極。指南針靜止后針尖的指向不會隨底座的轉動而變化。
解題關鍵　熟知磁體磁極的定義是本題的解題關鍵。
5.(2019四川成都,A19,4分)如圖所示,用細線懸掛的磁體AB,磁極未知。當閉合電路開關S后,磁體的B端與通電螺線管左端相互排斥,則B端是磁體的　　　????極。斷開開關S,磁體靜止時,B端會指向地理的　　　????(選填“北方”或“南方”)。?

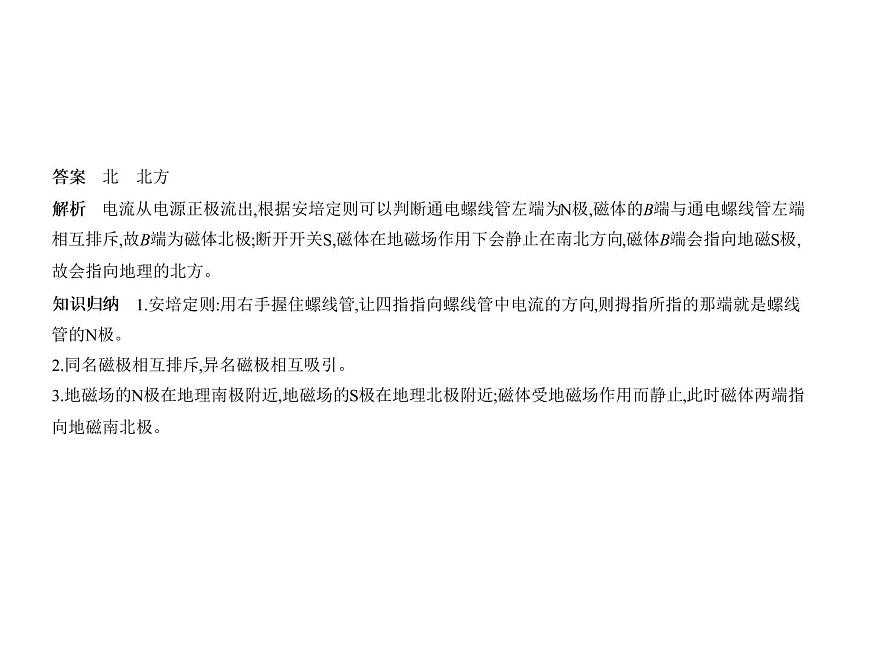

答案　北　北方
解析　電流從電源正極流出,根據安培定則可以判斷通電螺線管左端為N極,磁體的B端與通電螺線管左端相互排斥,故B端為磁體北極;斷開開關S,磁體在地磁場作用下會靜止在南北方向,磁體B端會指向地磁S極,故會指向地理的北方。
知識歸納　1.安培定則:用右手握住螺線管,讓四指指向螺線管中電流的方向,則拇指所指的那端就是螺線管的N極。2.同名磁極相互排斥,異名磁極相互吸引。3.地磁場的N極在地理南極附近,地磁場的S極在地理北極附近;磁體受地磁場作用而靜止,此時磁體兩端指向地磁南北極。
考點二　電流的磁場
1.(2019廣西北部灣經濟區,13,2分)我國的新型航母將采用自行研制的電磁彈射器。小明猜想它的工作原理如圖所示,電磁彈射器的彈射車與飛機前輪連接,并處于強磁場中,當彈射車內的導體通過強電流時,即可受到強大的推力。小明的猜想與下列實驗原理相同的是?(　　)
答案????C????A是小磁針與磁體間的作用;B是電磁鐵對回形針的作用;C是通電導線在磁場中受到力的作用,屬于電動機原理;D是電磁感應現象,屬于發電機原理。根據題意,當彈射車內的導體通過強電流時,受到強大的推力,與電動機原理相同,故選C。
2.(2019黑龍江齊齊哈爾,8,2分)如圖所示是動圈式話筒和揚聲器的構造示意圖。講話時的聲音使膜片振動,與之相連的線圈也跟著一起振動,線圈中產生隨聲音變化的電流。變化的電流通過揚聲器的線圈,線圈就會在磁場中來回振動,帶動紙盆也來回振動發出聲音。根據以上敘述思考,下列說法正確的是?(　　)A.揚聲器的線圈振動是因?yàn)橥妼?dǎo)線在磁場中受到力的作用B.動圈式話筒是把電能轉化成機械能的一種裝置C.電風扇的工作原理與動圈式話筒的工作原理相同D.揚聲器的工作原理是法拉第發現的電磁感應現象
答案????A　隨著聲音變化的電流進入揚聲器,揚聲器線圈周圍產生磁場,所以線圈會受到永久磁體的作用而振動,A項正確;講話時空氣振動引起膜片振動,使話筒中的線圈在磁場中做切割磁感線運動,產生感應電流,因此動圈式話筒是把機械能轉化為電能的一種裝置,B項錯誤;電風扇工作時將電能轉化為機械能,與話筒工作原理不同,C項錯誤;揚聲器工作原理為通電導線在磁場中受力運動,D項錯誤。故選A。
3.(2019安徽,15,3分)直線電流周圍磁場的磁感線分布和磁場方向的判定方法如圖所示。將一枚轉動靈活的小磁針?lè)旁谒椒胖玫闹睂?dǎo)線正下方,直導線通電的瞬間?(　　)A.若電流方向從南向北,則小磁針順時針偏轉B.若電流方向從北向南,則小磁針逆時針偏轉C.若電流方向從東向西,則小磁針不發生偏轉D.若電流方向從西向東,則小磁針不發生偏轉
答案????D　由于地磁場的作用,小磁針靜止時N極指向地球的北極,小磁針N極受力方向就是磁場方向。如果電流方向是從南向北,根據題目判定方法可知在導線正下方的磁場方向應該是從東向西,所以小磁針將會逆時針偏轉;反之將會順時針偏轉,故A、B錯誤。如果電流方向從東向西,根據題圖判定方法可知在導線正下方的磁場方向應該是從北向南,則小磁針將發生180°偏轉,故C錯誤;若電流方向從西向東,根據題圖判定方法可知在導線正下方的磁場方向應該是從南向北,此時小磁針的N極的指向與磁場方向一致,小磁針不發生偏轉,故D正確。綜合分析本題選D。
答題技巧　本題考查三維空間想象能力,正確識別電流、磁場和受力三個方向?qū)W(xué)生來說是一個挑戰,可以在草稿紙上畫出俯視圖進行逐項分析。
知識拓展　本實驗考查的知識點是奧斯特實驗,導線放置的方向決定了實驗?zāi)芊癯晒?。在?shí)驗中應當使導線在水平方向上與小磁針垂直放置。
4.(2019廣東廣州,10,3分)圖中,?表示導線中的電流方向垂直于紙面向里,?表示導線中的電流方向垂直于紙面向外。F是磁場對通電導線的作用力。下列哪個選項中,磁場對通電導線的作用力與圖8中F的方向相同(　　)
答案????B????D項中螺線管的導線中無電流通過,無磁場產生,故D錯誤。其余選項中螺線管的導線繞法是一致的,則產生的磁場方向只與線圈內的電流方向有關。B項中導線處的磁場方向相反,導線里的電流方向也相反,所以B項中的導線受力方向與F的方向相同,故B正確。
5.(2019重慶A,9,2分)英國物理學家法拉第發現了　　　????現象,利用這個原理制成了　　　????(選填“發電機”或“電動機”)。
答案　電磁感應(磁生電)　發電機
解析　法拉第發現了電磁感應現象,利用這一原理制成了發電機。
考點三　電磁感應
1.(2019江西,15,3分)如圖所示,是小安同學自制的一個實驗裝置。他把帶絕緣層的導線繞在塑料管外,導線兩端連接著小燈泡,形成閉合電路,管內封閉一個強磁體。沿圖中所示方向來回快速搖動裝置,小燈泡發光。以下說法正確的是?(　　)?A.燈絲中電流方向保持不變B.實驗現象表明電能夠生磁C.該現象屬于電磁感應現象D.此裝置與電動機原理相同
答案????C　因小安同學來回?fù)u動裝置,可知管內強磁體的運動方向在不斷改變,即相當于切割磁感線的方向在不斷發生改變,根據電磁感應原理可知,燈絲中的電流方向也隨之發生改變,故A錯誤;實驗電路中沒有外在的電源,因此不存在電生磁情況,故B錯誤;此過程中由于把帶絕緣層的導線繞在塑料管外,導線兩端連接著小燈泡,形成閉合電路,管內的強磁體在快速來回運動,相當于閉合電路中的一部分導體在做切割磁感線運動,產生感應電流,因此該現象屬于電磁感應現象,C正確;電動機的工作原理是通電導體在磁場中受到力的作用,與此實驗原理完全不同,D錯誤。故選C。
解題關鍵　解題的關鍵是要明確電磁感應原理與通電導體在磁場中受力原理的區別。該實驗中感應電流的方向與磁體運動的方向有關,快速搖動裝置,則磁體運動的方向在不斷改變,因此電流的方向也會發生改變,本裝置中并未通電,因此不是電生磁。
一題多解　可以從能量轉化的角度來分析,機械能轉化為電能為電磁感應,電能轉化為機械能則為通電導體在磁場中受到力的作用。
2.(2019天津,8,3分)利用如圖所示的裝置,可以進行的實驗是?(　　)?A.探究通電螺線管外部磁場的方向B.探究通電導體在磁場中受力情況C.探究電磁鐵磁性強弱與哪些因素有關D.探究導體在磁場中運動時產生感應電流的條件
答案????D　由圖可知導體ab在磁場中運動,通過靈敏電流計可判斷是否產生感應電流,所以,此裝置可探究導體在磁場中運動時產生感應電流的條件,D正確。圖中沒有電源,所以A、B、C錯誤。
3.(2019河南,6,2分)如圖所示,一輕桿左端掛一矩形塑料框A,右端掛一外形相同的金屬框B,以O(shè)為支點在水平位置靜止?，F(xiàn)使此裝置豎直勻速下降,其下方有一方向垂直紙面向里的磁場區域(用“×”表示磁感線),當A、B框下端一同剛進入磁場時,發現桿沿逆時針?lè)较蜣D(zhuǎn)動,請你分析并推測此現象產生的原因:　　　????　　　　　　　　　　　　　　　　????;若將磁場方向改為垂直紙面向外,重復上述操作,桿將沿　　　????　　　　　　????(選填“順時針”或“逆時針”)方向轉動。?
答案　金屬框下端進入磁場時,切割磁感線產生感應電流,受到向上的磁場力　逆時針
解析　杠桿下降過程中,右側金屬框B進入磁場中會切割磁感線而產生感應電流,而左側的塑料框不會。電流在磁場中會受到力的作用,磁場力作用在原來平衡的杠桿上,會破壞杠桿的平衡狀態而轉動。由于杠桿沿逆時針?lè)较蜣D(zhuǎn)動,所以磁場對通電導體的作用力方向是向上的。當導體切割磁感線運動的方向不變時,磁場方向改變則感應電流方向也改變。而磁場對通電導體作用力的方向與磁場方向和電流方向都有關,所以當磁場和金屬框中電流方向都反向時,受到的磁場作用力方向不變,杠桿仍然會沿逆時針?lè)较蜣D(zhuǎn)動。
解題關鍵　本題重點考查學生的推理能力和分析能力。分析題中裝置的工作原理并建立物理模型及正確運用相互作用觀念是解決問題的關鍵。
易錯警示　考生容易只考慮到磁場對感應電流的影響或?qū)﹄娏髯饔昧Φ挠绊懸环矫?考慮不全面會錯誤判斷桿轉動方向。
4.(2019湖北武漢,25,3分)某同學利用如圖所示的實驗裝置探究什么情況下磁可以生電。?(1)實驗時應將電流表、導線ab串聯起來組成　　　????回路。(2)該同學進行以下嘗試,能使電流表指針偏轉的是　　　????(填字母標號)。A.導線ab在磁場中靜止,換用磁性更強的蹄形磁體B.導線在磁場中靜止,但不用單根導線ab,而用匝數很多的線圈C.蹄形磁體靜止,導線ab從圖中所示位置水平向左或水平向右運動D.蹄形磁體靜止,導線ab從圖中所示位置豎直向上或豎直向下運動
E.蹄形磁體靜止,導線ab從圖中所示位置斜向上或斜向下運動
(3)如圖所示的實驗裝置中,將電流表?yè)Q成　　　????進行觸接,還可以探究電動機的工作原理。
答案　(1)閉合　(2)CE　(3)電源
解析　(1)只有組成閉合回路,電路中才可能形成持續電流。(2)閉合電路的一部分導體做切割磁感線運動時,電路中產生感應電流,電流表的指針才發生偏轉。圖中導線ab所在位置的磁場方向由上向下。A.導線ab在磁場中靜止,換用磁性更強的磁體,ab沒有做切割磁感線運動,不能產生感應電流;B.換成多匝線圈,沒有運動,也不能產生感應電流;C.導線ab從圖中的位置水平向左或水平向右運動都可以切割磁感線,可以產生感應電流;D.導線ab從圖中的位置豎直向上或豎直向下運動都不能切割磁感線,不會產生感應電流;E.導線ab從圖中的位置斜向上或斜向下運動都可以切割磁感線,可以產生感應電流。綜合分析,能使電流表指針偏轉的只有C和E。(3)電動機的原理是磁場對通電導體有力的作用,因此應該把電流表?yè)Q成電源。
考點一　磁現象和磁場
B組　2015—2018年全國中考題組
1.(2018四川綿陽,10,3分)指南針是我國四大發明之一,《論衡》記載:司南之杓,投之于地,其柢指南。如圖所示的司南放在水平光滑的“地盤”上,靜止時它的長柄指向南方。司南長柄所指方向是?(　　)?A.地理南極,地磁北極　????B.地理南極,地磁南極C.地理北極,地磁北極　????D.地理北極,地磁南極
答案????A　地球本身是一個大磁體,司南是用天然磁石磨制成的勺子,其實它就是一磁體,其長柄是南極(S極),在地磁場作用下,其靜止時長柄指向南方,異名磁極相互吸引,所以地磁的北極在地理的南極附近。故B、C、D錯誤,A正確。
2.(2018河北,20,3分)(多選)下列有關電與磁的說法正確的是?(　　)A.磁感線是用來形象描述磁場的,并不真實存在B.懸吊著的小磁針靜止時N極指向地理南極附近C.法拉第在世界上第一個發現了電與磁之間的聯系D.電磁繼電器是利用電磁鐵來控制工作電路的一種開關
答案????AD　磁感線可以形象地描述磁場,但不是真實存在的,A正確;懸吊著的小磁針靜止時N極指向地理的北極附近,故B錯誤;奧斯特第一個發現了電和磁之間的聯系,故C錯誤;電磁繼電器是利用電磁鐵來控制工作電路的一種開關,故D正確。
3.(2017湖南衡陽,22,2分)如圖所示,閉合開關后,根據小磁針靜止時的指向,可以判斷出電源的左端是　　????????極(選填“正”或“負”),條形磁體的右端是　　　????極(選填“N”或“S”)。?
答案　正????S
解析　根據小磁針靜止時N極指向可知,小磁針?biāo)谖恢玫拇艌?chǎng)方向向上,該處的磁場特點與兩磁體的N極相互靠近時的磁場一致,由此判斷出條形磁體左端為N極,右端為S極;　????通電螺線管右端為N極,左端為S極,根據安培定則可以判斷出螺線管中電流為“左進右出”,所以電源左端是正極。
解題關鍵　了解不同磁體的磁場分布特點,在磁體外部,磁感線從N極出發回到S極,會用安培定則將電流方向、繞線方式和通電螺線管兩端的極性聯系起來。
考點二　電流的磁場
1.(2018廣東深圳,25,1.5分)我國航母艦載機起飛將采用自行研制的電磁彈射器。電磁彈射器的彈射車與艦載機前輪連接,并處于強磁場中,當彈射車的導體有強電流通過時,就可以受到強大的推力。下列各圖中與彈射車工作原理一致的是?(　　)?
答案????A　由題意可知彈射車工作原理是通電導體在磁場中受力而運動。電風扇的主要部件是電動機,是利用通電導體在磁場中受力而運動的原理工作的,A對;手搖發電機的工作原理是電磁感應現象,B錯;電熱水壺是利用電流的熱效應來工作的,C錯;電磁起重機是利用電磁鐵工作的,D錯。
2.(2016內蒙古呼和浩特,3,2分)如圖所示,下列說法中錯誤的是?????(　　)A.這是模擬奧斯特實驗的一個場景B.圖示實驗說明了通電導線周圍存在磁場C.將電池正負極對調后,重新閉合電路,小磁針偏轉方向改變D.將圖中導線斷開,小磁針N極將指向地磁場的北極
答案????D　將圖中導線斷開,小磁針N極受地磁場作用,將指向地磁場的南極,D項錯誤。
溫馨提示　導線通電時小磁針發生偏轉,說明通電導線周圍有磁場,這個實驗現象是丹麥物理學家?jiàn)W斯特最先發現的,故稱為奧斯特實驗。
知識拓展　1820年丹麥物理學家?jiàn)W斯特發現通電導線周圍有磁場。磁場方向和電流方向有關,磁場方向與電流方向的關系可以由安培定則來判定。
3.(2018重慶A,9,2分)丹麥物理學家　　　　　????首先發現了電與磁之間存在本質聯系,生產生活中的　????　　　????(選填“電磁起重機”“臺燈”或“電熱毯”)主要是利用電流磁效應工作的。
答案　奧斯特　電磁起重機
解析　丹麥物理學家?jiàn)W斯特首先發現了通電導體周圍存在著磁場,從而發現了電和磁之間的聯系;電磁起重機主要是利用電流磁效應來工作的,電熱毯主要是利用電流的熱效應來工作的。
4.(2018湖北武漢,25,4分)圖甲是“探究通電螺線管外部的磁場分布”的實驗裝置。? 甲(1)為了使通電螺線管的磁場　　　????,可以在螺線管中插入一根鐵棒。(2)閉合開關,小磁針A靜止后的指向如圖甲所示,小磁針的左端為　　　????極。在通電螺線管四周不同位置擺放多枚小磁針后,我們會發現通電螺線管外部的磁場與　　　????磁體的磁場相似。(3)如果把一根導線繞成螺線管,再在螺線管內插入鐵芯,就制成了一個電磁鐵。圖乙所示的實例中沒有應用到電磁鐵的是　　　????(填實例名稱)。
乙
答案　(1)加強　 (2)S　 條形　(3)動圈式話筒
解析????(1)在通電螺線管中插入鐵棒,可以使通電螺線管的磁場增強。(2)應用右手螺旋定則可以判定通電螺線管的左端為N極,根據磁極間的相互作用規律可以判定小磁針的左端為S極。根據實驗可知通電螺線管外部磁場的形狀與條形磁體的形狀相似。(3)圖乙中電鈴、水位自動報警器都使用了電磁鐵,而動圈式話筒應用的是電磁感應原理,其內部只有永久磁體,而無電磁鐵。
考點三　電磁感應
1.(2018四川成都,A12,2分)關于圖所示實驗,下列說法正確的是(　　)?A.用該裝置可探究“讓通電導體在磁場中動起來”B.法拉第根據該實驗揭示的原理發明了電動機C.導體ab豎直向上運動時,靈敏電流表指針偏轉D.導體ab水平向左運動時,靈敏電流表指針偏轉
答案????D　題圖是探究電磁感應現象(磁生電)的實驗裝置圖,法拉第根據該實驗揭示的原理發明了發電機,所以A、B錯誤;電磁感應現象中閉合電路的一部分導體做切割磁感線運動,會產生感應電流。導體ab上下運動,未切割磁感線,沒有感應電流產生,故C錯誤;導體ab向左運動切割磁感線,產生感應電流,故D正確。
易錯警示　發電機和電動機的原理圖不要混淆,發電機中沒有電源,電動機中有電源。
解題關鍵　知道并理解電與磁中的實驗過程和實驗裝置、實驗用途等是解決該題的關鍵。
2.(2017內蒙古呼和浩特,6,2分)在科學研究的道路上經常會出現令人惋惜的遺憾。例如1825年日內瓦年輕物理學家科拉頓一個人在研究電磁現象時,其類似的實驗裝置如圖甲所示,示意圖如圖乙。為避免磁鐵的磁場對小磁針的作用,把實驗裝置放在兩個房間,在右邊房間里把磁鐵反復插入線圈,然后科拉頓跑到左邊房間里觀察,結果沒有看到小磁針偏轉。下列說法中正確的是?(　　) 甲 乙
答案????D　實驗過程中,把磁鐵反復插入線圈,發生了電磁感應現象,A錯誤;通電導線周圍產生磁場的現象叫電流的磁效應,B錯誤;科拉頓沒有看到小磁針偏轉是因?yàn)樗艿搅硪环块g時,產生的電流已經消失,C錯誤,D正確。
A.該實驗過程中沒有發生電磁感應現象B.通電導線周圍產生磁場的現象叫電磁感應現象C.科拉頓沒看到小磁針偏轉,是因?yàn)榫€圈中沒有產生電流,所以看不到小磁針偏轉D.科拉頓沒看到小磁針偏轉,是因?yàn)楫?dāng)他切割完磁感線再跑到另一個房間時,線圈中產生的電流已經消失,所以小磁針也停止偏轉
3.(2016陜西,6,2分)下列圖中的實驗反映了發電機工作原理的是?(　　)
答案????D????A選項驗證的是通電導線周圍存在磁場,則A不符合題意;B選項說明電磁鐵的磁性強弱和線圈的匝數有關,在電流相同時,線圈匝數越多,磁性越強,則B不符合題意;C選項有電源,是電動機的工作原理,則C不符合題意;D是線圈在磁場中做切割磁感線運動,產生電流,是發電機的工作原理,則D正確。
易錯警示　電動機和發電機原理圖易混淆。電動機應該是“先有電才能動”,故電路中有電源的為電動機原理圖,無電源的為發電機原理圖。
知識歸納　(1)奧斯特實驗說明通電導線周圍有磁場,電流的磁場方向與電流方向有關。(2)帶鐵芯的螺線管是電磁鐵,電磁鐵磁性有無與通斷電有關;磁性強弱與電流大小和線圈匝數有關;N、S極位置與電流方向有關。
4.(2016新疆烏魯木齊,12,9分)“重力電燈”是一種依靠重力做功產生電能的環保型電源。如圖,在使用過程中,首先由人將沙袋舉高,使人的生物能轉化為沙袋的重力勢能,然后沙袋通過減速器勻速下落帶動發電機發電,點亮燈泡。(1)發電機是“重力電燈”的核心部件之一,發電機中的線圈在磁場中　　　????磁感線產生電流,這種電流是　　????電(選填“直流”或“交流”)。發電的過程屬于　　　????(選填“電生磁”或“磁生電”),這個過程將　　　????能轉化為電能。(2)“重力電燈”燈泡的額定功率為1 W,額定電壓為2 V,則該燈泡正常工作時電流為　????A,它工作　　????????h消耗0.01度的電能。(3)將一個重為400 N的沙袋舉高1.8 m后從靜止開始釋放至落地,重力做功　　　????J。調節減速器,讓沙袋勻速下落,且沙袋下落過程中重力勢能減小量的80%轉化為燈泡的電能,此時發電機的輸出電壓恰為燈泡的額定電壓,則一次舉高沙袋能讓額定功率為1 W燈泡正常發光　　　????s,此時沙袋通過減速器勻速下落的速度為　　　????m/s。
答案　(1)切割　交流　磁生電　機械(重力勢)(2)0.5　10(3)720　576　3.125×10-3
考點一　磁現象和磁場
C組　教師專用題組
1.(2019福建,1,2分)最早發現通電導體周圍存在磁場的物理學家是?(　　)A.焦耳　????B.歐姆　????C.安培　????D.奧斯特
答案????D　焦耳的主要貢獻是提出電流通過導體產生熱量的定律即焦耳定律,A錯誤;歐姆的主要貢獻是發現電流與電壓、電阻之間的關系即歐姆定律,B錯誤;安培的主要貢獻是發現了安培定則,發現了電流的相互作用規律,發明了電流計,以及提出了分子電流假說,C錯誤;奧斯特的主要貢獻是通過實驗(奧斯特實驗)發現了通電導體周圍存在磁場,D正確。
解題關鍵　根據所學知識,知道各物理學家的主要貢獻是正確解答本題的關鍵。
2.(2017北京,17,2分)(多選)下列說法中正確的是?(　　)A.用磁感線可以描述磁場的強弱B.只要導體在磁場中運動,該導體中就會產生感應電流C.通電導體產生的磁場的方向與通過該導體的電流方向有關D.利用撒在磁體周圍的鐵屑可以判斷該磁體周圍各點的磁場方向
答案????AC　磁感線可以形象地描述磁場的強弱和方向,A正確;閉合電路的一部分導體在磁場中做切割磁感線運動時,導體中才會產生感應電流,B錯誤;通電導體產生的磁場的方向與通過該導體的電流方向有關,C正確;利用撒在磁體周圍的鐵屑可以判斷該磁體周圍磁感線的形狀,不能判斷出磁場的方向,D錯誤,故選A、C。
易錯警示　利用撒在磁體周圍的鐵屑可以判斷該磁體周圍磁感線的形狀,不能判斷出磁場的方向,因?yàn)殍F屑不像小磁針標有N、S極。
3.(2015新疆烏魯木齊,3,3分)指南針是我國四大發明之一。關于指南針,下列說法正確的是?(　　)A.指南針可以僅具有一個磁極B.指南針的指向不會受附近磁鐵塊的干擾C.指南針能夠指南北,說明地球具有磁場D.指南針?biāo)傅哪媳狈较蚺c地理的兩極是重合的
答案????C　指南針是一個磁體,磁體都有兩個磁極,故A錯誤;指南針的周圍有其他磁體時,其產生的磁場會干擾指南針,而使指南針不一定指向南北方向,故B錯誤;指南針能夠指南　????北,說明地球具有磁場,故C正確;磁偏角說明地理南北極與地磁南北極并不重合,故D錯誤。
4.(2017陜西,5,2分)關于圖中所示的通電螺線管,下列說法正確的是?(　　)?A.通電螺線管的右端是S極B.只對調電源正負極,通電螺線管的磁場方向不發生改變C.通電螺線管的外部磁感線是從S極發出回到N極的D.當滑動變阻器的滑片向右移動時,通電螺線管的磁性增強
答案????D　用右手的四指彎向通電螺線管的電流方向,則拇指指向其N極;改變電流方向,通電螺線管的磁場方向也會改變;通電螺線管外部磁感線從N極出發,回到S極;滑片向右移動,電流增大,通電螺線管磁性增強,故選D。
解題關鍵　通電螺線管周圍磁場類似于條形磁體周圍的磁場,其方向的判斷可借助于安培定則,磁場方向與電流方向有關,磁場強弱與電流大小有關。
5.(2017河北,16,2分)如圖所示,甲、乙、丙、丁是四幅實驗圖。下列說法正確的是?(　　)?
?A.甲實驗說明同名磁極相互吸引,異名磁極相互排斥B.乙實驗說明閉合電路中的部分導體在磁場中做切割磁感線運動時,導體中就產生電流C.丙實驗說明利用磁場可以產生電流D.丁實驗說明機械能可以轉化為電能
答案????B　甲實驗說明同名磁極相互排斥,異名磁極相互吸引,故A錯誤;乙實驗為電磁感應現象,閉合電路的一部分導體在磁場中做切割磁感線運動時,導體中就產生電流,故B正確;丙為奧斯特實驗,說明電流周圍存在磁場,故C錯誤;丁實驗說明磁場對電流有力的作用,是將電能轉化為機械能,故D錯誤。
審題技巧　觀察圖片鏈接其涉及的知識點,再結合選項判斷其正誤。
解題關鍵　熟悉電磁學中幾個基礎實驗的裝置及其說明的物理規律,并注意區分它們的異同點。
6.(2016河南,1,2分)中華民族有著悠久的文明歷史,古代就有許多對自然現象的觀察和記載。“司南之杓,投之于地,其柢指南”是由于受到　　　????的作用;“削冰令圓,舉以向日,可生火”是由于凸透鏡對光具有　　　????作用。
答案　地磁場　會聚
解析　題中表述的是我國四大發明之一的司南?！拌肌?磁勺)是用磁石做成的,靜止時“柢”(勺柄)指向南方,這是因?yàn)槠涫艿搅说卮艌?chǎng)的作用。削冰取火是利用冰制成的凸透鏡可以將太陽光會聚在焦點處,會聚的太陽光的能量可以引火。
7.(2016山西,39,3分)如圖所示是小夢從市場上買來的磁鐵魔術玩具,它呈橄欖球形。兩個橄欖球形磁鐵拋起來后,在空中就會相互吸引、碰撞,發出類似蛇叫的清脆響聲,故又名“響尾蛇蛋”。小夢想知道這個磁鐵的磁極在哪兒呢?請你設計實驗幫助小夢解決問題。?(1)寫出你選用的實驗器材:???? ????;(2)簡述實驗過程及現象:???? ????????。
答案　(1)橄欖球形磁鐵　一盒大頭針(1分)(2)把橄欖球形磁鐵放在大頭針盒里翻轉幾下,拿出來觀察,吸引大頭針個數最多的兩個部位就是該橄欖球形磁鐵的磁極(2分)(開放性試題,方法合理即可)
解析　磁性物質可以吸引鐵、鈷、鎳等物質。磁極處的磁性最強,吸引大頭針數目較多,通過觀察吸引大頭針數目的多少,即可確定磁極位置。
審題技巧　“小夢想知道這個磁鐵的磁極在哪兒呢?”這句話體現出探究的目的,設計實驗要圍繞目的展開。磁極有什么特點呢?磁性強,吸引大頭針數目多。
答題規范　實驗過程要規范描述,判斷方法要有說明,否則會減分。
解題技巧　中考中設計性實驗題的題目大多是以課本知識為基礎,在解決此類問題時,要利用學過的知識和實驗探究方法,分析并找到解決問題的途徑。解此類問題要靈活運用學過的知識,可先從自己熟悉的器材和實驗方法入手,只要實驗設計符合題目要求,所用的器材越少越好,步驟越簡單越好。
考點二　電流的磁場
1.(2018內蒙古包頭,5,3分)下列說法正確的是?(　　)
A.圖甲中磁鐵靜止時A端總是指向地理北方,則A端是磁鐵的北極B.圖乙為動圈式話筒的結構示意圖,它的工作原理是磁場對電流的作用C.圖丙為水位自動報警器,當水位上升到金屬塊A時,紅燈不亮綠燈亮D.圖丁所示的現象中,同時工作的用電器過多不會使家庭電路電流過大
答案????A　將磁鐵懸掛起來,靜止后,指向地理北方的是磁體的北極,指向地理南方的是磁體的南極,A正確;圖乙中的動圈式話筒的工作原理是電磁感應,B錯誤;圖丙中,當水位上升到金屬塊A時,電磁鐵通電,將銜鐵吸下,動觸點與下方的靜觸點接觸,紅燈的電路接通,紅燈亮,綠燈不亮,C錯誤;家庭電路電流過大的原因之一是用電器的總功率過大,當同時工作的用電器過多時,用電器的總功率就有可能過大,會使家庭電路電流過大,D錯誤。故選A。
2.(2018黑龍江齊齊哈爾,7,2分)如圖所示,四個電磁學實驗的應用,下列說法不正確的是?(　　)A.電磁鐵是利用甲圖中的實驗原理工作的B.發電機與乙圖的工作原理相同C.丙圖是探究電磁鐵磁性強弱與電流大小的關系D.丁圖把電能轉化為機械能
答案????C　甲圖表明電流周圍存在磁場,電磁鐵是利用這個原理工作的,A項正確;乙圖AB棒做切割磁感線運動產生電流,是發電機原理,B項正確;丙圖A、B兩線圈通過的電流相同,匝數不同,是探究電磁鐵磁性強弱與線圈匝數的關系,C項錯誤;丁圖為揚聲器,通過線圈的電流反復變化,線圈帶動紙盆振動發出聲音,是電能轉化成機械能,D項正確。故選C。
3.(2016湖南長沙,24,3分)現代武器中有一種新型電磁炮,它是利用電磁技術制成的一種先進武器,具有速度快、命中率高等特點,其原理是利用磁場對通電導體的作用。下圖中與此工作原理相同的是?(　　) ?
答案????B　電磁炮是利用通電導體在磁場中受到力的作用的原理來實現發射炮彈的,這是電動機的原理。電熱壺是利用電流的熱效應工作的,A項錯誤;B項是電動機原理圖,即磁場對通電導體有力的作用,B項正確;C項是發電機原理,即電磁感應現象,C項錯誤;D項是電磁繼電器,是利用電流的磁效應來工作的,D項錯誤。
4.(2018江西,15,3分)消防應急燈在沒有停電時,燈是熄滅的;停電時,標有“36 V”字樣的兩盞燈就會正常發光。如圖所示的電路中符合要求的是?(　　)?
答案????C　應急燈上標有的“36 V”字樣表示其額定電壓是36 V,圖中電路給應急燈提供的電壓是36 V,要讓兩燈都能正常發光,則兩盞燈應當并聯,所以排除B項。家庭電路的電壓為220 V,所以題圖中的家庭照明電路給電磁鐵提供電流。斷電時,電磁鐵會失去磁性,分析聯動裝置可以發現:A項在停電時上面燈亮,不停電時下面燈亮,不符合要求;C項中沒有停電時應急燈電路被切斷,停電時,應急燈電路接通,所以C項符合要求;D項中不停電時兩盞燈亮,停電時反而不亮,所以D項不符合要求。
5.(2019湖北黃岡,11,3分)如圖所示是某車間自動除塵裝置的簡化電路圖?？諝庵袎m埃量較少時,光源發出來的光被擋板擋住了。當空氣中塵埃量達到一定值時,由于塵埃的反射,部分光越過擋板射到光敏電阻上,光敏電阻的阻值　　　????,電路中的電流增大,電磁鐵的磁性　　　????,在銜鐵的作用下,開啟自動除塵模式。若圖中a、b一個是除塵器,一個是指示燈,則　　　????是除塵器。?
答案　減小　增強????b
解析　控制電路的電源電壓一定,當光照射到光敏電阻上時,電路中的電流增大,說明光敏電阻的阻值減小,電磁鐵的磁性增強,吸引銜鐵,b所在的電路接通,開始自動除塵,說明b是除塵器。
方法技巧　電磁繼電器的實質就是一個開關,根據題目給出的信息判斷出電磁鐵磁性增強,銜鐵被吸下,與下面觸點連接的用電器工作,據此判斷用電器的位置。
6.(2018安徽,7,2分)實驗發現,兩條平行放置的直導線,當通以相同方向的電流時相互吸引(如圖)。這是因?yàn)?電流能夠產生磁場,而磁場對電流又有力的作用。我們可以這樣分析它們的受力,對a導線:通電b導線產生的磁場對它具有向右的作用力;對b導線:????。?
答案　通電a導線產生的磁場對它具有向左的作用力
解析　由題知,兩直導線通以相同方向的電流時相互吸引;對a導線:通電b導線產生的磁場對它具有向右的作用力;則對b導線:通電a導線產生的磁場對它具有向左的作用力。
7.(2018四川成都,A18,4分)如圖1所示,能自由轉動的司南靜止時,它的長柄指向南方,說明長柄是　　　????極。如圖2所示,自制電磁鐵的線圈匝數一定時,增大電流,電磁鐵的磁性會　　　????(選填“增強”、“減弱”或“不變”)。?　　　　　　　　　　 圖1　　　　　　　　　　 圖2
答案　南　增強
解析　地球可以看成一個大磁體,地磁的南極在地理的北極附近,地磁的北極在地理的南極附近。所以司南的南極指向地磁的北極,也就是地理的南極。電磁鐵的磁性強弱與電流的大小、線圈的匝數和有無鐵芯有關。在其他因素一定時,增大電流,磁性增強。
8.(2018云南昆明,19,9分)在探究“電動機為什么會轉動”的實驗中:(1)我們首先想到的是磁體間發生相互作用是因?yàn)橐粋€(gè)磁體放在了另一個磁體的磁場中,那么通電導體周圍也存在　　　????,磁體會對通電導體產生力的作用嗎?(2)如圖所示,將一根導體ab置于蹄形磁鐵的兩極之間,未閉合開關前,導體　　　????,閉合開關后,導體　????????,說明磁場對　　　????導體有力的作用。?
(3)斷開開關,將圖中磁鐵的N、S極對調,再閉合開關,會發現導體ab的運動方向與對調前的運動方向　　????????,說明通電導體在磁場中的受力方向與　　　????有關。(4)斷開開關,將圖中電源的正、負極對調,再閉合開關,會發現導體ab的運動方向與對調前的運動方向　????　????,說明通電導體在磁場中的受力方向與　　　????有關。(5)如果同時改變磁場方向和電流方向,　　　????確定受力方向與磁場方向或電流方向是否有關(填“能”或“不能”)。
答案　(每空1分)(1)磁場　(2)靜止　運動　通電　(3)相反　磁場方向　(4)相反　電流方向　(5)不能
解析　(1)通電導體周圍存在著磁場。(2)未閉合開關時,導體ab中沒有電流,周圍沒有磁場,故不會受磁場力作用而運動;閉合開關,導體ab周圍有了磁場,故會受到磁場力作用而運動。(3)磁場力的方向與電流方向和磁場方向有關,改變磁場方向時,導體ab所受到的力方向改變,故運動方向相反。(4)磁場力的方向與電流方向和磁場方向有關,改變電流方向,導體ab受力方向改變,故運動方向相反。(5)同時改變電流方向和磁場方向,由于沒有控制變量,所以不能確定受力方向與磁場方向或電流方向是否有關。
9.(2017山東濰坊,22,4分)同學們?cè)谥谱麟妱?dòng)機模型時,把一段粗漆包線繞成約3 cm×2 cm的矩形線圈,漆包線在線圈的兩端各伸出約3 cm。然后,用小刀刮兩端引線的漆皮。用硬金屬絲做兩個支架,固定在硬紙板上。兩個支架分別與電池的兩極相連。把線圈放在支架上,線圈下放一塊強磁鐵,如圖所示。給線圈通電并用手輕推一下,線圈就會不停地轉下去。?(1)在漆包線兩端用小刀刮去引線的漆皮,刮線的要求是　　　????(填選項“A”或“B”)。A.兩端全刮掉B.一端全部刮掉,另一端只刮半周
(2)線圈在轉動過程中　　　????能轉化為　　　????能。(3)小華組裝好實驗裝置,接通電源后,發現線圈不能轉動,寫出一條可能造成該現象的原因　　　　　　????　????。
答案　(1)B(2)電　機械(或動)(3)電源電壓較低(其他合理答案均可)說明:每空1分,共4分
解析　(1)將線圈兩端引線的漆皮一端全部刮掉,另一端只刮半周,這樣在半周內受到磁場的力的作用,另半周內沒有電流通過,不受磁場力的作用,利用慣性轉動,故應選B;(2)線圈轉動消耗了電能,得到了機械能;(3)線圈不轉動的原因可能有:電源電壓較低、線圈處于平衡位置、軸所受阻力太大等。
考點三　電磁感應
1.(2019河北,17,2分)如圖所示四個裝置中工作原理與發電機相同的是?(　　)?
答案????C　發電機的工作原理是電磁感應。電磁起重機的工作原理是電流的磁效應,故A選項錯誤。司南的工作原理是磁體在磁場中受到力的作用,故B選項錯誤。話筒的工作原理是電磁感應,故C選項正確。揚聲器的工作原理是利用通電導體在磁場中受力的作用,故D選項錯誤。
2.(2019山東青島,6,2分)下列實驗與手搖發電機工作原理相同的是?(　　)?
?
答案????C　手搖發電機是根據電磁感應原理制成的。選項A,電磁鐵是利用電流的磁效應,A不符合題意;選項B,通電線圈在磁場中扭轉,是利用通電導體在磁場中受力而運動,B不符合題意;選項C,屬于電磁感應原理實驗,C符合題意;選項D,屬于通電導體在磁場中受力的作用,D不符合題意。故選C。
3.(2019山東濰坊,14,4分)(多選)如圖所示,用絕緣細線分別將銅棒ab、cd水平懸掛,置于磁場方向豎直的蹄形磁鐵間,兩銅棒間用柔軟的細長導線連接成閉合回路。下列說法中正確的是?(　　)?A.豎直上下移動ab,閉合回路abcd中有電流產生B.左右移動ab,cd將會運動C.ab左右移動的方向,對cd受力方向無影響D.僅調換右側蹄形磁鐵上下磁極,對cd所受磁場作用力的方向有影響
答案????BD　圖中銅棒所在空間的磁場是從上方N極指向S極,所以豎直上下移動銅棒ab,沒有做切割磁感線運動,閉合回路abcd中不產生感應電流,A錯誤;左右移動ab,做切割磁感線運動,閉合回路abcd中有感應電流,銅棒cd中有電流通過,cd在磁場中受到力的作用,所以會在磁場中運動,B正確;因?yàn)橥妼?dǎo)體運動方向跟電流方向、磁場方向都有關,感應電流的方向與切割磁感線方向有關,所以ab左右移動的方向,會對cd受力方向有影響,C錯誤;調換右側蹄形磁鐵上下磁極,磁場方向改變,對cd所受磁場作用力的方向有影響,D正確。故選B、D。
4.(2018內蒙古呼和浩特,3,2分)如圖所示,關于電磁現象,下列說法正確的是?(　　)?
?A.甲圖,把小磁針?lè)旁诘乩沓嗟栏浇?小磁針靜止時磁針N極指向地理南極附近B.乙圖,通電線圈在磁場作用下轉動,機械能轉化為電能C.丙圖,利用“電生磁”將鐵釘磁化,利用安培定則可判定鐵釘上端為N極D.丁圖,當用力讓線圈發生轉動時,電流表就有電流通過,工作原理是法拉第電磁感應現象
答案????D　甲圖,小磁針受地磁場作用,靜止時N極指向地理北極附近,A選項錯誤;乙圖,通電線圈在磁場作用下轉動,電能轉化為機械能,B選項錯誤;丙圖,利用安培定則判定鐵釘下端為N極,所以鐵釘上端為S極,C錯誤;丁圖,用力使線圈轉動時,線圈切割磁感線產生感應電流,是電磁感應現象,D正確。故正確選項為D。
5.(2018陜西,5,2分)如圖是一模擬風力發電的模型。電動機通電時,風扇a高速轉動產生風力模擬自然風,風扇b在風力作用下帶動發電機發電,同時與發電機相連的小燈泡發光。下列說法正確的是?(　　)A.電動機轉動時把機械能轉化為電能B.發電機是利用電磁感應現象工作的C.電池電壓降低時,風扇a的轉速不會改變D.風力大小不會影響小燈泡發光亮度
答案????B　電動機轉動時,把電能轉化為機械能,故A錯誤;發電機是利用電磁感應現象工作的,故B正確;電池電壓降低,通過風扇的電流減小,風扇轉速變慢,故C錯誤;風力越大,發電機轉速越快,產生的感應電流越大,燈泡越亮,故D錯誤。
6.(2018天津,7,3分)圖中的a表示垂直于紙面的一根導線,它是閉合電路的一部分。當它在磁場中按箭頭方向運動時,能產生感應電流的是?(　　)?
答案????C　在兩個磁極中間磁感線方向從N極指向S極。A、B、D項中,導線運動方向與磁感線平行;C項中,導線做切割磁感線運動,故只有C中可產生感應電流,故選擇C。
7.(2016遼寧沈陽,20,2分)(多選)如圖所示,將兩個發光二極管極性相反地并聯起來,并與手搖交流發電機串聯。搖動轉輪,使線圈在磁場中轉動,則下列說法中正確的是?(　　)?A.發電機的工作原理是電流的磁效應B.線圈轉動時,兩個發光二極管會交替發光C.線圈轉動加快,發光二極管會變得更亮D.線圈轉動過程中,電能轉化為機械能
答案????BC　發電機的工作原理是電磁感應現象,A項錯誤;交流電的電流大小和方向隨時間周期性變化,由于二極管具有單向?qū)щ娦?兩個發光二極管極性相反地并聯在一起,在任何一個交流電的變化周期內總有一個二極管發光,且只有一個發光,兩個二極管會交替發光,B項正確;線圈轉動加快,感應電流增大,所以二極管會更亮,C項正確;發電機工作過程中,機械能轉化為電能,D項錯誤。故選B、C。
8.(2017河南,6,2分)由金屬桿組成如圖所示的導軌,其中水平面上兩平行導軌足夠長且全部置于豎直向上的磁場中,與傾斜放置的導軌ABCD平滑且固定連接。將一金屬棒ab從傾斜導軌上一定高度由靜止釋放,運動過程中始終與導軌垂直接觸且不受摩擦,請你判斷ab棒在水平導軌上的運動情況:　　　　　　????;并從能量轉化的角度簡述理由:　　　　　　　　　　　　　　　　　　????。?
答案　做減速直線運動直至靜止　金屬棒的動能不斷轉化為電能再轉化為內能,直至動能為0
解析　圖中金屬棒和導軌組成閉合電路,金屬棒在水平面上運動過程中切割磁感線會產生感應電流。電磁感應過程中金屬棒的機械能轉化為閉合電路的電能,電流通過導體過程中又將電能轉化為內能。當金屬棒的機械能全部轉化為內能時將停止運動。
9.(2018福建A,28,4分)圖是“探究導體在磁場中運動時產生感應電流的條件”的實驗裝置。閉合開關后,導體棒、靈敏電流計、開關、導線組成閉合電路。實驗觀察到的現象如下表。?
(1)實驗時通過觀察　　　　　　　　　　????來判斷電路中是否產生感應電流。(2)由實驗可知,閉合電路中的部分導體在磁場中做　　　????運動時,電路中產生感應電流。(3)比較第4次和第　　　????次實驗可知,導體棒運動方向相同時,感應電流的方向與磁場的方向有關。(4)比較第7次和第8次實驗可知　　　　　　　　　　　　　　　????。
答案　(1)靈敏電流計指針是否偏轉(2)切割磁感線(3)8(4)感應電流方向和導體棒運動方向有關
解析　(1)由題圖可知,若電路中有電流產生,靈敏電流計的指針會偏轉,故實驗時可以通過觀察靈敏電流計的指針是否偏轉來判斷電路中是否產生感應電流。(2)導體棒ab所處的磁場的方向是沿豎直方向的,由表可知,導體棒左右運動時,靈敏電流計的指針偏轉,即導體做切割磁感線運動時,電路中才會產生感應電流。(3)要判定感應電流的方向與磁場方向有關,則磁場方向應不同,而其他因素均應相同,由表知,只有第8次實驗滿足條件。(4)比較第7次和第8次實驗可知:磁場方向相同,導體棒運動方向不同,靈敏電流計指針偏轉方向不同,即電流的方向不同,故可知感應電流方向和導體棒運動方向有關。
考點一　磁現象和磁場
1.(2019重慶綦江一模,3)下列與電和磁有關的說法中正確的是?(　　)A.驗電器是利用同種電荷相互吸引的原理制成的B.兒童玩耍時可以將手指塞進插座孔C.通電螺線管磁場與條形磁鐵的磁場不相似D.磁感線上某點的切線方向就是此點的磁場方向
答案????D　驗電器是用來檢測物體是否帶電的儀器,是利用同種電荷相互排斥的原理來工作的,故A錯誤;手指塞進插座孔,可能會因接觸火線而觸電,故B錯誤;通電螺線管外部的磁場與條形磁體的磁場相似,故C錯誤;磁感線上某點的切線方向就是此點的磁場方向,故D正確。故選D。
知識歸納　(1)驗電器是根據同種電荷相互排斥的原理制成的,可以檢驗物體是否帶電;(2)安全用電原則:不接觸低壓帶電體,不靠近高壓帶電體;(3)通電螺線管的外部磁場和條形磁體的外部磁場相類似,也是具有規律的;(4)磁感線上某點的切線方向就是此點的磁場方向。
2.(2019江蘇蘇州平江中學一模,8)如圖所示的四個圖的裝置可以用來演示物理現象,則下列表述正確的是?(　　)A.圖甲可用來演示電磁感應現象B.圖乙可用來演示磁場對電流的作用C.圖丙可用來演示電流的磁效應D.圖丁可用來演示電磁鐵的磁性強弱與電流大小的關系
答案????C　圖甲閉合開關,導體棒通電,導體棒會受到磁場力作用而運動,故可用來演示磁場對通電導體的作用,A項錯誤;圖乙閉合開關,讓ab棒在磁場中切割磁感線可以產生感應電流,故可以用來演示電磁感應現象,B項錯誤;圖丙為奧斯特實驗,通過磁針偏轉可知通電導線周圍有磁場,故可用來演示電流的磁效應,C項正確;圖丁兩個鐵釘做成的電磁鐵串聯,電流相同,線圈匝數不同,可用來演示電磁鐵的磁性強弱與線圈匝數的關系,D項錯誤。
3.(2018北京西城一模,18)(多選)如圖所示是磁現象的四幅示意圖,其中關于小磁針指向或磁感線方向正確的是?(　　)?
答案????BCD　同名磁極相互排斥,異名磁極相互吸引,所以A中小磁針指向錯誤,A項錯誤;在磁體外部,磁感線從磁體N極發出回到S極,故B、D項正確;地磁的南極在地理北極附近,地磁北極在地理南極附近,在磁體外部,磁感線從N極發出回到S極,C項正確。
4.(2018北京朝陽一模,18)(多選)下列關于磁現象的說法中,正確的是?(　　)A.奧斯特實驗表明,通電導體周圍存在磁場B.磁場中某一點的磁場方向是由放在這一點的小磁針的N極決定的C.通電線圈在磁場中受到磁場力的作用而轉動時,將機械能轉化為電能D.閉合電路的一部分導體在磁場中做切割磁感線的運動,電路中就會有電流
答案????AD　奧斯特實驗中導線通電時其周圍的小磁針發生偏轉,表明通電導體周圍存在磁場,A項正確;在磁場中某一點放一可自由轉動的小磁針,小磁針靜止時N極的指向就是該點的磁場方向,不管有沒有小磁針,某點的磁場方向都是一定的,B項錯誤;通電線圈在磁場中受到磁場力的作用而轉動時,將電能轉化為機械能,C項錯誤;閉合電路的一部分導體在磁場中做切割磁感線的運動,電路中就會有電流,這種現象叫電磁感應,D項正確。
5.(2018安徽馬鞍山二中一模,3)如圖所示,讓一條形磁鐵由靜止釋放,當磁鐵穿過線圈時,線圈中有電流產生,不計空氣阻力,則條形磁鐵在下落過程中機械能　　　????(選填“減小”、“不變”或“增加”)?
答案　減小
解析　磁鐵下落過程中線圈中產生感應電流,感應電流的磁場阻礙磁鐵下落,有機械能轉化為電能,磁鐵的機械能減小。
思路分析　條形磁鐵在下落過程中,線圈中產生感應電流,該過程是電磁感應現象,即將機械能轉化為電能,也是克服阻力做功的過程。
解題關鍵　分析磁鐵的受力情況,判斷其機械能是否守恒是解題的關鍵。
考點二　電流的磁場
1.(2017遼寧撫順質量檢測,7)科學家經過長期研究,發現了電和磁有密切的聯系,其中兩項重要的科學探究如圖甲、乙所示。下列關于這兩項科學探究的說法正確的是?(　　)A.甲圖中導體棒ab只要運動,電路中就會產生電流B.乙圖中若只將磁體的兩極對調,導體棒的運動方向不改變C.甲圖實驗探究的是電能生磁D.甲乙兩圖實驗說明電能和機械能是可以相互轉化的
答案????D????甲圖實驗探究的是磁能生電,導體棒ab做切割磁感線運動時產生感應電流,若導體棒ab運動方向與磁感線平行,則不會產生感應電流,A、C項錯誤;乙圖中若只將磁體的兩極對調,導體棒運動的方向會改變,因?yàn)閷?dǎo)體棒受力方向與電流方向和磁場方向有關,B項錯誤;甲圖實驗說明機械能可以轉化為電能,乙圖實驗說明電能可以轉化為機械能,故D項正確。
解題關鍵　能理解發電機和電動機的原理,知道區別發電機和電動機原理圖的方法。
知識拓展　發電機的原理是電磁感應。電動機的原理是通電導體在磁場中受力運動。區分方法:有電源的是電動機原理圖,無電源的是發電機原理圖。
2.(2019河南許昌一模,11)如圖甲所示,電子沿著水平方向平行地飛過小磁針正上方時,實驗表明:小磁針的N極向紙外發生偏轉。若將一通電直導線放在小磁針正上方或正下方,如圖乙所示(圖中只畫出了通電直導線放在小磁針正上方的情況),請你根據圖甲的實驗現象,判斷下列分析正確的是(不考慮地磁場的影響)?(　　)?
A.通電直導線放在小磁針正上方時,小磁針的N極向紙外發生偏轉B.通電直導線放在小磁針正上方時,小磁針的N極向紙內發生偏轉C.通電直導線放在小磁針正下方時,小磁針的N極向紙內發生偏轉D.通電直導線放在小磁針正上方或正下方,小磁針的N極均向紙外發生偏轉
答案????B　電子定向移動的方向與電流方向相反,圖甲中電子從左向右運動,小磁針N極向紙外發生偏轉,所以圖乙中通電導線在小磁針正上方時,電流方向從左到右,小磁針N極受力方向與圖甲中相反,故N極向紙內發生偏轉,故A項錯誤,B項正確;通電直導線周圍有環形磁場,當通電直導線放在小磁針正下方時,小磁針N極會受到向紙外的力而向紙外發生偏轉,故C、D項錯誤。故選擇B。
易錯警示　(1)規定正電荷定向移動的方向?yàn)殡娏鞣较?負電荷定向移動的方向?yàn)殡娏鞯姆捶较?電子帶負電荷,電子定向移動的方向與電流方向相反;(2)通電直導線周圍磁場為以導線為中心的一系列的同心圓,根據安培定則可以判定在導線正上方和正下方磁場方向相反,所以小磁針N極在導線正上方和正下方時偏轉方向不同。
3.(2019陜西西工大二模,7)某同學在家庭實驗室里,將甲、乙裝置連接成了如圖所示的通路,其中兩個相同的銅線圈處于磁場中。用外力使甲中的線圈在磁場中擺動,下列說法正確的是?(　　)?A.甲類似于電動機,其原理是磁場對電流有力的作用B.甲中的線圈在運動過程中將電能轉化為機械能C.乙類似于發電機,其原理是電磁感應D.乙中的線圈有電流通過,也會隨著運動起來
答案????D　甲、乙連接成了閉合的電路。用外力使甲中的線圈在磁場中擺動,則甲中的線圈做切割磁感線運動,線圈中會產生感應電流,故甲裝置相當于發電機,將機械能轉化為電能,故A、B項錯誤;甲、乙裝置用導線相連,乙中的線圈有電流通過,所以線圈在磁鐵的磁場中受力而運動,故乙裝置相當于電動機,其原理是通電導線在磁場中受力運動,故C項錯誤,D項正確。故選擇D。
4.(2018河南鄭州一中模擬,6)已知垂直于磁場方向放置的通電導體棒,會受到磁場力的作用而擺動,請你推測一下,如圖所示一不計質量的電子沿著水平方向平行地飛入一豎直向上的磁場中,該電子在磁場中的運動情況:做　　　????(選填“直線”或“曲線”)運動;你推測的依據是:???? ????。?
答案　曲線　電子發生定向移動形成電流,電流在磁場中受力的作用
解析　通電導體棒與磁場方向垂直會受到磁場力的作用,電子發生定向移動形成電流,電流在磁場中也會受到磁場力的作用,故電子做曲線運動。
5.(2018江蘇蘇州園區一模,25)如圖甲所示是小明探究“通電導線在磁場中受力”的實驗示意圖。? 甲 乙
實驗現象記錄如表:
(1)小明在電路中接入滑動變阻器的作用是　　　　????。(2)小明通過　　　　????的方法,來判斷導線在磁場中受力方向。(3)根據表中記錄的實驗現象,小明正在探究導線在磁場中受力方向與　　　　????和　　　　　　????的關系。(4)小明想改造甲圖所示實驗,來探究影響感應電流方向的因素,為此他可選用乙圖中的某一儀表進行改裝,他的正確操作是　　　　　　　　　　　　　　　　　　　　　????。
答案　(1)保護電路(2)觀察ab運動方向(3)磁場方向　電流方向(4)斷開開關,拆掉滑動變阻器,把電源換成靈敏電流計
解析　(1)滑動變阻器接入電路利用其電阻減小電路中的電流,保護電路;(2)根據導線ab運動方向來判斷其受到的磁場力的方向;(3)由表中2、3次實驗情況可以看出電流方向不變時,磁場方向影響受力方向;由表中2、4次實驗情況可以看出磁場方向不變時,電流方向影響了受力方向,故探究的是導線在磁場中受力方向與磁場方向和電流方向的關系;(4)探究影響感應電流方向的因素不需要電源,由于感應電流很小,所以接入靈敏電流計,拆掉滑動變阻器。
考點三　電磁感應
1.(2019安徽合肥瑤海二模,13)超市的服裝貼有磁性標簽,未消磁的標簽通過超市安檢門時,安檢門上的線圈會產生電流,觸發報警器達到防盜目的,則安檢門的工作原理是?(　　)A.電磁感應B.磁極間的相互作用C.通電導體周圍存在磁場D.磁場對通電導體的作用
答案????A　未消磁的標簽通過安檢門時,安檢門上的線圈會產生電流,這些信息告訴我們,磁性標簽運動時相當于線圈在磁場中做切割磁感線運動(運動是相對的),產生了感應電流,這是電磁感應現象,故選A。
2.(2019福建泉州晉江質檢,15)手機無線充電方便了人們的生活,其中電磁感應無線充電是應用最多的無線充電方案。 如圖所示,它的原理是在送電線圈中通過一定頻率的交流電,使線圈的周圍形成交變的磁場,通過電磁感應在受電線圈中產生一定的感應電流,從而將能量從發射端轉移到接收端。下列選項中和受電線圈工作原理相同的是?(　　)?　?????A.揚聲器　???? B.電磁繼電器C.動圈式話筒　????D.電動機
答案????C　送電線圈中通過一定頻率的交流電,使線圈的周圍形成交變的磁場,通過電磁感應在受電線圈中產生一定的感應電流,這是電磁感應現象;揚聲器是帶有聲音特征的變化電流通過線圈,線圈周圍產生磁場從而受力振動,將聲音還原出來,故原理為通電導體在磁場中受力運動,A項不符合題意;電磁繼電器主要結構為電磁鐵,利用了電流的磁效應,B項不符合題意;動圈式話筒是講話時聲音引起線圈振動,線圈在磁場中做切割磁感線運動產生感應電流,其原理為電磁感應,C項符合題意;電動機原理為通電導體在磁場中受力運動,D項不符合題意。故選擇C。
3.(2018廣東東莞一模,13)王建同學對微風電風扇產生了興趣,將它與小燈泡按如圖所示的電路連接并進行實驗。用手快速撥動風扇葉片,這時發現小燈泡發光,有電流產生,微風電風扇居然變成了　　　????機,此時它的工作原理是　　　　　　　????,這一過程中的能量轉化是　　　　　　　　　　　????。?
答案　發電　電磁感應　機械能轉化為電能
解析　用手快速撥動風扇葉片,這時發現小燈泡發光,有電流產生,微風電風扇變成了發電機,其原理為電磁感應;這一過程將機械能轉化為電能。
思路分析　電風扇里的主要部件是電動機,電動機中通入電流能轉動,但此題并沒有給電動機通電,而用手讓電動機轉動,結果產生了電流,對燈泡供電,使燈泡發光了,題中的電風扇此時相當于發電機。這說明電動機和發電機的工作過程正好是相反的,給磁場中的線圈施力轉動,就能產生電流,給磁場中的線圈通電,就能受力轉動。
知識拓展　電動機的原理是通電導體在磁場中受力轉動,能量轉化是電能轉化為機械能;發電機的原理是電磁感應,能量轉化是機械能轉化為電能。
4.(2017湖北黃岡質量監測,11)如圖是一款“運動手環”,其主要部分是一段內置有一小塊磁鐵的密閉的空心塑料管,管外纏繞著線圈。戴著這種手環走路時,塑料管跟著手一起運動,磁鐵則在管內反復運動,線圈中便會產生電流,液晶屏上就會顯示出運動的步數。此過程利用了　　　????的原理,將　　　????能轉化為電能。計步的數據還可通過　　　????傳送到手機上。?
答案　電磁感應　機械　電磁波
解析　密閉的空心塑料管外纏繞著線圈,磁鐵在管內反復運動,線圈中會產生電流,這是電磁感應現象,這個過程將機械能轉化為電能。
5.(2019山東濱州一模,21)探究導體在磁場中運動時產生感應電流的條件的實驗中,小明做了如圖甲、乙、丙所示的三次實驗。?????? 甲　　　　　　　　　　乙 丙
(1)如圖甲所示,斷開開關,導體ab向右運動,電流計指針　　　????(選填“偏轉”或“不偏轉”);(2)如圖乙所示,導體ab在蹄形磁體中豎直向下運動,電流計指針　　　????(選填“偏轉”或“不偏轉”);(3)如圖丙所示,導體ab向左運動,電流計指針發生偏轉,說明電路中有　　　????產生;(4)產生感應電流時,　　　????相當于電源;在這個實驗中　　　????能轉化為了電能。
答案　(1)不偏轉　(2)不偏轉　(3)電流　(4)切割磁感線的導體ab　機械(動)
解析　(1)如圖甲所示,導體ab向右運動,電流計指針不偏轉,因?yàn)殚_(kāi)關沒有閉合;(2)如圖乙所示,磁感線的方向豎直向下,導體ab豎直向下運動,電流計指針不發生偏轉,因?yàn)閷?dǎo)體沒有做切割磁感線運動;(3)如圖丙所示,導體ab向左運動,導體切割磁感線,電流計指針偏轉,電路中有電流產生;(4)產生感應電流時,做切割磁感線運動的導體ab相當于電源;此實驗中消耗了機械能,獲得了電能,是將機械能轉化為電能的過程。
一、選擇題(每小題3分,共15分)1.小紅梳理反思了“磁場和磁感線”相關知識,她歸納整理如下,其中正確的有?(　　)①磁場看不見摸不著,但是可以借助小磁針感知它的存在②磁感線是磁體周圍空間實際存在的曲線③磁感線是鐵屑組成的④地磁場的磁感線是從地球南極附近發出回到北極附近A.①④　????B.②③　????C.①②　????D.②④
答案????A　可自由轉動的小磁針?lè)旁诖艌?chǎng)中會受到磁場力的作用而發生偏轉,可以借助小磁針來認識磁場,①正確;磁感線是為了描述磁場而假想出來的曲線,不是真實存在的,②錯誤;鐵屑的排布是因?yàn)槭艿搅舜艌?chǎng)力的作用,反映了磁場的分布,但鐵屑不是磁感線,③錯誤;地磁場的磁感線從地磁場的N極發出,回到S極,地磁場的N極在地理南極附近,地磁場的S極在地理北極附近,④正確。故選擇A。
2.如圖所示,是溫度自動報警器的原理圖,關于它以下說法中正確的是?(　　)?A.溫度計中的水銀是絕緣體B.溫度計是根據液體熱脹冷縮的性質工作的C.報警器中的電磁鐵運用了電流的熱效應D.報警時電磁鐵的左端是N極
答案????B　水銀是金屬,有很好的導電性能,A項錯誤;溫度計是根據液體的熱脹冷縮的性質工作的,B項正確;報警器中的電磁鐵通電后會產生磁性,利用了電流的磁效應,C項錯誤;根據安培定則,可以判斷報警時電磁鐵右端是N極,D項錯誤。故選擇B。
3.(2019江蘇無錫錫山二模,7)如圖,為閉合回路放在磁場中的線圈的一邊的截面a,當它在磁場中旋轉一周時,下列說法正確的是?(　　)?A.a在位置①③時有感應電流B.a在位置②④時有感應電流C.圖中感應電流的方向改變一次D.a在所有位置時均有感應電流
答案????A????a在位置①③時做切割磁感線運動,導體中有感應電流;在位置①③時,磁感線的方向相同,運動方向不同,產生的感應電流的方向不同,圖中感應電流的方向改變兩次;故A正確、C錯;在位置②時沿著磁感線的方向運動,不切割磁感線,導體中沒有感應電流;在位置④時逆著磁感線的方向運動,不切割磁感線,導體中沒有感應電流,故B、D都錯。故選A。
易錯警示　(1)本題考查產生感應電流的條件和影響感應電流方向的因素。閉合電路的一部分導體做切割磁感線運動時產生感應電流的現象是電磁感應現象,產生感應電流的條件(關鍵六個字):①閉合、②部分、③切割。據此分析判斷。(2)感應電流的方向與磁場方向和導體運動的方向有關。
4.(2019江蘇蘇州園區一模,11)如圖所示是小明自制的簡易電動機示意圖。矩形線圈由一根漆包線繞制而成,漆包線的兩端分別從線圈的一組對邊的中間位置引出,并作為線圈的轉軸。將線圈架在兩個金屬支架之間,線圈平面位于豎直面內,永磁鐵置于線圈下方。為了使電池與兩金屬支架連接后線圈能連續轉動起來,他應將?(　　)?
A.左、右轉軸下側的絕緣漆都刮掉B.左、右轉軸上、下兩側的絕緣漆都刮掉C.左轉軸上側的絕緣漆刮掉,右轉軸下側的絕緣漆刮掉D.僅將一個轉軸上的絕緣漆全部刮掉
答案????A　在左、右轉軸上刮漆是為了讓線圈能夠持續轉動,起到換向器的作用;左、右轉軸下側的絕緣漆都刮掉,剛開始線圈通電,受到磁場力開始轉動,轉過半圈后有絕緣漆的一面與支架之間不能通電,線圈由于慣性轉過半圈,然后繼續通電轉動,可以實現持續轉動,A項符合題意;左、右轉軸上、下側的絕緣漆都刮掉,剛開始線圈通電,受到磁場力開始轉動,轉過半圈后繼續通電且電流方向不變,線圈切割磁感線的運動方向改變,線圈受力方向改變,所以線圈不能持續轉動,B項不符合題意;左轉軸上側的絕緣漆刮掉,右轉軸下側的絕緣漆刮掉,線圈轉軸始終有一側不能通電,所以線圈不會轉動,C項不符合題意;僅將一個轉軸上的絕緣漆全部刮掉,線圈上不會有電流通過,線圈不會轉動,D項不符合題意。故選擇A。
5.(2017湖北孝感調研,7)當你唱卡拉OK時,要用到話筒(麥克風)。圖所示為動圈式話筒構造示意圖。當你對著話筒唱歌時,聲音使膜片振動,與膜片相連的線圈也跟著一起振動,線圈在磁場中運動產生了電流,這樣就將聲音信號轉化成電信號。圖所示四個實驗的原理與話筒原理相同的是?(　　)?
答案????C　膜片振動,與膜片相連的線圈也跟著一起振動,線圈切割磁感線產生了電流,此為電磁感應現象。A圖反映了通電導體周圍有磁場;B圖是電動機原理圖,原理是通電導體在磁場中受力運動;C圖實驗原理是電磁感應;D圖反映了磁體周圍的磁場情況。
審題技巧　找出題目中關鍵語句“線圈在磁場中運動產生了電流”可知利用了電磁感應原理。
6.(2018江西贛州六校聯盟聯考,1)(2分)最早發現電與磁有聯系的科學家是　　　????;而發電機是利用　????　????制成的。
二、非選擇題(共25分)
答案　奧斯特　電磁感應
解析　奧斯特把導線平行放在靜止小磁針上方,通電時發現小磁針轉動,斷電小磁針回到原位,從而發現通電導體周圍有磁場,是最早發現電與磁有聯系的科學家;閉合電路的一部分導體在磁場中做切割磁感線的運動,電路中就會有電流,這種現象叫電磁感應,發電機就是利用這個原理制成的。
7.(2019四川內江聯考,22)(4分)如圖所示,某物理興趣小組的同學,用較長的軟電線兩端與電流表兩接線柱連接起來,兩位同學手持電線分別站在地面上東、西方位,像搖跳繩一樣在空中搖動電線,使電線切割地磁場的磁感線,發現電流表指針不偏轉。經檢查各元件完好、連接無誤。請完成下列問題。?(1)猜想電流表指針不偏轉的可能原因:　　　　　　　　　　　　　　　　　　　　　　　　 ;(2)寫出檢驗?zāi)愕牟孪氲姆椒?　　　　　　　　　　　　　　　　　　　　　　　　　　　????????。
答案　見解析
解析　(1)根據題意知道,兩位同學在用電線切割地磁場的磁感線來產生感應電流;電流表指針不偏轉可能是由于感應電流太小,電流表的靈敏度太低,無法檢測到該實驗產生的微小電流; (2)檢驗方法是: 將電流表更換為靈敏電流計,仿照之前搖動電線的方式進行實驗,觀察靈敏電流計指針是否發生偏轉,若指針發生偏轉,說明猜想正確;反之,說明猜想錯誤。
8.(2019河南重點中學摸底考,5)(2分)如圖是一款能發電的魔方充電器,轉動魔方時,它根據　　　????(選填“電流的磁效應”“電磁感應”或“通電導體在磁場中受力”)的原理發電。魔方還能通過USB端口給移動設備充電,給移動設備充電時,魔方相當于電路中的　　　????(選填“電源”或“用電器”)。?
答案　電磁感應　電源
解析　轉動魔方時,閉合電路的部分導體做切割磁感線運動,會產生感應電流,利用的是電磁感應現象;魔方給移動設備充電時,魔方提供電能,相當于電路中的電源。
知識歸納　發電機的原理是電磁感應現象,能量轉化為:機械能轉化為電能。電動機的原理是通電導體在磁場中受力運動,能量轉化為:電能轉化為機械能。
9.(2019安徽濉溪第一次質檢,3)(2分)小亮利用課余時間制作了一個玩偶(如圖);將一個磁浮玩偶穩定地“漂浮”起來,實現“漂浮”的電路中的a點必須連接電源的　　　????;若要增加玩偶“漂浮”的高度,可將劃片P向　　　????(選填“上”或“下”)移動加以調節。?
答案　正極　上
解析　磁浮玩偶下端與線圈上端是同名磁極,相互排斥時,玩偶才能“漂浮”起來,故電磁鐵上端為N極,根據安培定則可知電流從下方流入線圈,所以a點連接電源正極;若要增加玩偶“漂浮”的高度,需要加大斥力,故需要增大電流,則可變電阻的滑片要向上移動減小電阻。
10.(7分)小李同學用圖甲所示裝置研究感應電流產生的條件:(1)開關閉合穩定后,發現電流計指針并不偏轉,當導體ab左右移動時,電流計指針發生偏轉。由此他得出結論:只要導體在磁場中運動就一定會產生感應電流。你認為這個結論是　　　????(選填“正確”或“錯誤”)的,如果你用此實驗裝置操作一下,說明你的操作方法以證明你的觀點:　　　　　　　　　　　　????　　　　　　　　　　????。?
? 丙(2)小李繼續讓導體ab在磁場中左右擺動,發現電流計指針來回?cái)[動,這說明在閉合電路中感應電流的方向和導體切割磁感線的方向　　　????(選填“有關”或“無關”)。(3)為了證實“磁生電”的條件,小李同學將繞在條形磁鐵上的線圈與電流計組成一閉合電路,如圖乙所示。閉合開關穩定后,該同學觀察到電流計的指針　　　????(選填“偏轉”或“不偏轉”)。(4)小李同學看見一幅漫畫如圖丙所示,某男士拿一條形磁鐵在由線圈和家用電吹風組成的閉合電路中來
回運動,電吹風中　　　????(選填“有”或“無”)電流通過,該電吹風　　　????(選填“能”或“不能”)正常工作,圖中女士頭發被電吹風吹起是　　　????(選填“可信”或“不可信”)的。
答案　(1)錯誤　導體ab沿豎直方向移動,觀察到電流計指針不會發生偏轉(2)有關(3)不偏轉(4)有　不能　不可信
解析　(1)閉合電路的一部分導體做切割磁感線運動才會產生感應電流,讓導體ab沿豎直方向移動,導體ab沒有切割磁感線,不會產生感應電流,說明結論錯誤;(2)導體ab在磁場中左右擺動,發現電流計指針來回?cái)[動,說明電流的方向與導體切割磁感線的方向有關;(3)線圈繞在磁鐵上,線圈沒有做切割磁感線運動,所以不會產生感應電流。(4)條形磁鐵在由線圈和家用電吹風組成的閉合電路中來回運動,相當于閉合電路的一部分導體在磁場中做切割磁感線運動,所以會產生感應電流,產生的感應電流很小,電吹風不能工作,故圖中女士頭發被電吹風吹起是不可信的。
11.(2019陜西西安行知中學一模,33)(8分)隨著人民生活水平的不斷提高,汽車已經走進我們的家庭。小明的爸爸最近也購買了一輛轎車。請完成下列幾個與汽車有關的問題。?(1)請?jiān)趫D中用筆畫線代替導線將汽車的啟動原理圖連接完整。[說明:當鑰匙插入儀表板上的鑰匙孔并轉動(相當于閉合開關),電動機(M)工作,啟動轎車;電磁鐵的工作電壓小于電動機的工作電壓](2)電路接通后,電磁鐵的上端是　　　????(選填“N”或“S”)極。
(3)若轎車在公路上以108 km/h的速度勻速直線行駛2小時,已知該汽車行駛時每公里消耗汽油0.1 L。已知汽油的熱值為3×107 J/L,轎車行駛過程中,汽油完全燃燒產生的內能有30%轉化為轎車前進時克服摩擦力所需的能量。求:①行駛2小時轎車通過的路程。②這2小時消耗汽油多少升。③在上述行駛過程中受到的牽引力是多大。
答案　(1)見解析圖　(2)N　(3)900 N
解析　(1)轉動鑰匙時電磁鐵通電產生磁性,鑰匙相當于開關,與電磁鐵串聯,所以將電源、鑰匙、電磁鐵串聯起來如圖所示;?(2)根據連接的電路可知電流從下方流入電磁鐵,所以根據安培定則可判斷線圈上端為N極;(3)①s=vt=108 km/h×2 h=216 km②V=0.1 L/km×216 km=21.6 L
③W=Fs=30%Q=30%qV=30%×21.6 L×3×107 J/L=1.944×108 JF=?=?=900 N
