新疆克拉瑪依市第一中學2022-2023學年九年級上學期期末教與學質量診斷物理試題

這是一份新疆克拉瑪依市第一中學2022-2023學年九年級上學期期末教與學質量診斷物理試題，共18頁。試卷主要包含了單選題，填空題，實驗題，綜合題，作圖題，計算題等內容，歡迎下載使用。

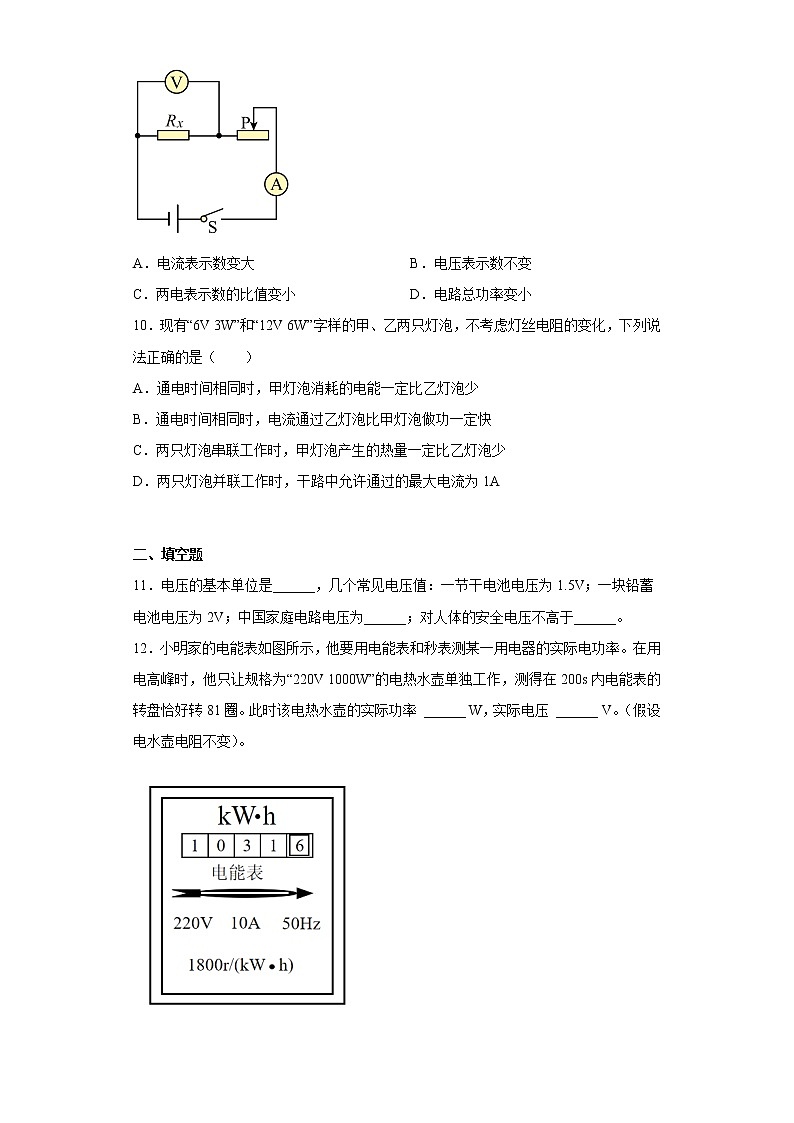

新疆克拉瑪依市第一中學2022-2023學年九年級上學期期末教與學質量診斷物理試題學校:___________姓名：___________班級：___________考號：___________ 一、單選題1．用輕小物體甲、乙靠近帶負電的輕小物體丙。結果丙被甲吸引而被乙推開，由此可確定（　　）A．乙?guī)д?/span> B．乙?guī)ж?fù)電 C．甲帶正電 D．甲帶負電2．下列關于電流、電壓、電阻的敘述正確的是（     ）A．電壓是電路中形成電流的原因B．電路中只要有電壓就一定有電流C．電路中電流小是因?yàn)殡娮璐?/span>D．某導體電阻隨通過電流的增大而減小3．關于物理定律、規律表述不正確的是A．導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比B．電流通過導體產生的熱量跟電流成正比，跟導體的電阻成正比，跟通電的時間成正比C．能量既不會憑空消滅，也不會憑空產生，它只會從一種形式轉化為其他形式，或者從一個物體轉移到其他物體，而在轉化和轉移的過程中，能量的總量保持不變D．串聯電路中的電流處處相等；串聯電路中電源兩端電壓等于各用電器兩端電壓之和4．R1=10Ω，R2=1Ω，將這兩個電阻并聯接入電路，等效電阻大?。ā　。?/span>A．一定大于10Ω B．一定小于1Ω C．在10Ω與1Ω之間 D．無法確定5．在如圖所示的電路中，當開關S閉合后，電壓表示數為6.3V；當開關S斷開時，電壓表示數為2.5V，則開關S斷開時，燈L1和L2兩端的電壓分別為（　?。?/span>A．3.8V、2.5V B．3.8V、6.3VC．2.5V、3.8V D．6.3V、2.5V6．某智能音箱，接通電源，閉合開關S1，燈發光，但無音樂，再用手在音箱上方晃動，開關S2就會自動閉合，音箱播放音樂；只閉合S2，不能播放音樂。下列電路設計符合要求的是（　?。?/span>A． B． C． D．7．如圖甲所示是某戶住宅配電系統方框圖，圖乙所示是其使用的電能表。下列說法正確的是（　?。?/span>A．該戶用電器的總功率不能超過2200WB．空氣開關①跳閘時，電路中一定發生了短路C．更換電燈的燈泡時，應斷開空氣開關③D．空調電流過大時，漏電保護器會迅速切斷電流8．如圖所示是電阻甲和乙的圖像，下列說法中正確的是（　　）A．電阻甲和乙都是阻值不變的電阻B．導體上的電壓電流都為零時，電阻也為零C．甲、乙串聯在電路中，當電路電流為時，電路的總電壓為D．甲、乙并聯在電路中，當電源電壓為時，電路的總電流為9．如圖所示是“伏安法”測電阻的電路，電源電壓不變。閉合開關S，將滑片P向右滑動的過程中（　?。?/span>A．電流表示數變大 B．電壓表示數不變C．兩電表示數的比值變小 D．電路總功率變小10．現有“6V 3W”和“12V 6W”字樣的甲、乙兩只燈泡，不考慮燈絲電阻的變化，下列說法正確的是（　?。?/span>A．通電時間相同時，甲燈泡消耗的電能一定比乙燈泡少B．通電時間相同時，電流通過乙燈泡比甲燈泡做功一定快C．兩只燈泡串聯工作時，甲燈泡產生的熱量一定比乙燈泡少D．兩只燈泡并聯工作時，干路中允許通過的最大電流為1A 二、填空題11．電壓的基本單位是______，幾個常見電壓值：一節干電池電壓為1.5V；一塊鉛蓄電池電壓為2V；中國家庭電路電壓為______；對人體的安全電壓不高于______。12．小明家的電能表如圖所示，他要用電能表和秒表測某一用電器的實際電功率。在用電高峰時，他只讓規格為“220V 1000W”的電熱水壺單獨工作，測得在200s內電能表的轉盤恰好轉81圈。此時該電熱水壺的實際功率 ______ W，實際電壓 ______ V。（假設電水壺電阻不變）。13．如圖所示的電路中，定值電阻R0的阻值為20Ω，電動機的線圈電阻為2Ω，閉合開關，電流表A1的示數為0.3A，A2的示數為0.8A，1min內電動機線圈產生熱量為 _____J；電動機消耗的電能為_____ J； 這臺電動機將電能轉化為機械能的效率為_______%。（保留三位有效數字） 三、實驗題14．如圖所示，科技制作小組運用電學知識設計了一個電子身高測量?jī)x。已知定值電阻R1=5Ω，電源電壓恒為4V，R2的規格為“20Ω 0.5A”，電壓表量程為0~3V，電流表量程為0~0.6A。根據以上信息，請回答下列問題。（1）當被測身高增加時，電壓表的示數 ___________（選填“變大”、“變小”或“不變”）；（2）當R2實際接入的電阻值為5Ω時，電流表的讀數是多少？___________（3）為保證各元件安全，變阻器R2接入電路中的阻值范圍是多少？___________15．如圖是探究電流通過導體時產生熱量的多少跟什么因素有關的實驗裝置。甲、乙是完全相同的密閉容器，里面密封著等量的空氣，U形管中液面高度的變化反映密閉空氣溫度的變化，閉合開關前，A、B兩U形管內液面相平。(1)實驗中，乙容器外部的電阻的作用是為了使左右容器內導體的______不相等；(2)由于電流產生的熱量不易直接測量，因此在實驗中是通過觀察U形管中液面高度的變化來顯示甲、乙容器內空氣溫度的變化，這里采用的物理研究方法是______；(3)通過對比觀察，______（選填“甲”或“乙”）容器中導體的電阻產生的熱量較多。由此可知，在電阻和通電時間相同時，電流越______導體產生的熱量越多。16．實驗小組的同學們進行“伏安法測小燈泡電阻”的實驗，選用的小燈泡額定電壓為2.5V，他們連接的電路如圖甲所示。（1）連接甲圖的電路，使滑片向左移動，滑動變阻器接入電路的阻值變大____；（2）關閉開關，移動滑動變阻器的滑片P，小方發現小燈泡均不發光，電流表示數有變化，電壓表始終無示數，則故障原因可能是 _____；（填字母）A．電壓表開路B．電流表短路C．小燈泡短路D．滑動變阻器短路（3）排除故障后，移動滑片P到某位置時，電壓表示數如圖乙所示，讀數為____V，要測量小燈泡正常發光時的電阻，應將滑片P向 _____（選填“左”或“右”）端移動；（4）完成操作后，小方將測數據繪制成如圖丙所示的U﹣I圖像，分析圖像可知：小燈泡的電阻是變化的。小方還可以通過此實驗計算出小燈泡正常發光時的電功率是 ______ W；（5）在某次測量中，電流表壞了，小麗還想測量小燈泡正常發光時的電阻，可是她只知道小燈泡的額定電壓，于是增加了一個阻值已知的定值電阻R0和兩個開關，設計了圖丁所示電路，請將電阻R0、電壓表的符號填入虛線框中使其能完成實驗______。 四、綜合題17．如圖所示家庭電路中，開關S控制電燈L，墻上還有一個三孔插座、一個兩孔插座。（1）請按照相關要求將下面的家庭電路中連接完整______；（2）將額定功率是1500W的電飯鍋連入三孔插座后，發現保險絲被燒斷了，發生此現象的原因是______。 五、作圖題18．如圖為冰箱工作時的部分電路示意圖。冰箱內照明燈由開關控制，壓縮機M由開關控制。根據題意，將圖連接完整，并符合安全用電原則。 六、計算題19．在如圖所示的電路中，電源電壓不變，R2為0～50Ω的變阻器，合上開關后，電壓表示數為6V，電流表A的示數為2A，A1的示數為0.5A，求：（1）電阻R1的阻值；（2）變阻器R2接入的阻值；（3）如果A表的量程為0～3A，A1表的量程為0～0.6A，為了不使電表?yè)p壞，變阻器連入電路的最小阻值Rmin為多少?20．養生壺是大家非常喜歡的小電器，有加熱、保溫等功能，接在220V的家庭電路中使用，如圖所示；圖是養生壺的加熱水槽部分工作原理電路圖，S是一個溫控開關，R1為電加熱絲，阻值為88Ω，當處于加熱狀態時，水被迅速加熱，達到預定溫度后，S自動切換到另一位置，處于保溫狀態且保溫時加熱絲的功率為88W；不考慮溫度對電阻的影響，且不計指示燈的阻值（A、B是兩種不同顏色的指示燈，紅燈亮表示加熱狀態，綠燈亮表示保溫狀態）；求：（1）分析說明A、B哪個是紅燈，哪個是綠燈；（2）該養生壺的加熱功率；（3）電阻R2的阻值及養生壺處于保溫狀態時R2在2min內產生的熱量。
參考答案：1．B【詳解】用輕小物體甲、乙靠近帶負電的輕小物體丙，丙被甲吸引而被乙推開，因丙帶負電，乙丙相互排斥，他們一定帶同種電荷，故可以判斷乙一定帶負電，甲丙相互吸引，故甲可能帶正電，也可能不帶電，故B符合題意，ACD不符合題意。故選B。2．A【詳解】A．電壓是電路中形成電流的原因，在電壓的作用下電荷發生定向移動形成電流，故A正確；B．有電壓，且必須是閉合的回路，才會有電流，故B錯誤；C．電路中電流小可能是因?yàn)殡娮璐?，也可能是因?yàn)殡妷旱?，?/span>C錯誤；D．電阻是導體的一種屬性，與電流的大小、電壓的大小無關，故D錯誤。故選A。3．B【詳解】A．由可知，導體中的電流跟導體兩端的電壓成正比，跟導體的電阻成反比，故A正確，不符合題意；B．由可知，電流通過導體產生的熱量跟電流平方成正比，跟導體的電阻成正比，跟通電的時間成正比，故B錯誤，符合題意；C．由能量守恒可知，能量既不會憑空消滅，也不會憑空產生，它只會從一種形式轉化為其他形式，或者從一個物體轉移到其他物體，而在轉化和轉移的過程中，能量的總量保持不變，故C正確，不符合題意；D．由串聯電流規律及串聯分壓可知，串聯電路中的電流處處相等；串聯電路中電源兩端電壓等于各用電器兩端電壓之和，故D正確，不符合題意。4．B【詳解】并聯電路，總阻值小于每一個電阻的阻值，則等效電阻一定小于1Ω，故B符合題意，ACD不符合題意。故選B。5．A【詳解】當開關閉合時，燈泡L1發生短路，此時電壓表測的是燈泡L2的兩端電壓，同時也是測電源電壓，此時電壓表的示數是6.3V，即電源電壓是6.3V；當開關斷開時，兩燈泡串聯，且電壓表測得是燈泡L2的兩端電壓，此時電壓表示數為2.5V，故L2的兩端電壓是2.5V，據串聯電路中總電壓是各用電器電壓之和的規律可知，此時L1兩端的電壓應是故A符合題意；BCD不符合題意。故選A。6．A【詳解】A．圖中燈和音箱并聯，開關S1在干路上，開關S2與音箱串聯，控制音箱。當開關S1閉合時，因燈所在之路沒有其他開關控制，故燈發光，此時音箱是否播放音樂取決開關S2。當開關S1斷開時，該電路斷路，只閉合S2，不能播放音樂。故A符合題意；B．圖中燈和音箱串聯，無論閉合哪個開關，燈和音箱均同時工作。故B不符合題意；C．圖中燈和音箱并聯，開關S1與燈串聯，開關S2與音箱串聯，只閉合S2時，音箱播放音樂。故C不符合題意；D．圖中燈和音箱并聯，開關S1與開關S2串聯后接在干路上，單獨閉合任一開關，燈和音箱均不能工作。故D不符合題意。故選A。7．C【詳解】A．20A為平時工作允許通過的最大電流，該家庭同時工作的用電器的最大總功率P=UI=220V×20A=4400W故A錯誤；B．空氣開關“跳閘”的原因是干路中的電流過大，可能是電路發生短路引起的，也可能是總功率過大引起的，故B錯誤；C．更換燈泡時，應先斷開控制燈泡的空氣開關③，防止發生觸電事故，故C正確；D．漏電保護器一般是在電路發生對地漏電現象時才會自動跳閘，而電路中電流過大不會跳閘，故D錯誤。故選C。8．C【詳解】．由圖像可知，甲對應的電流與電壓成正比，根據歐姆定律可知甲電阻的阻值不變，乙電阻的阻值變化，故A錯誤；B．電阻是導體的一種性質，反映了導體對電流阻礙作用的大小，電阻的大小與導體中的電流、導體兩端的電壓無關，故B錯誤；C．甲、乙串聯在電路中時，通過兩電阻的電流相等，當電路電流為時，由圖像可知，，根據串聯電路的總電壓等于各分電壓之和可知，電源的電壓故C正確；D．甲、乙并聯在電路中時，兩電阻兩端的電壓相等，當電源電壓為時，由圖像可知，，根據并聯電路中干路電流等于各支路電流之和可知，干路電流故D錯誤。故選C。9．D【詳解】由電路圖可知，閉合開關S，電阻Rx與滑動變阻器串聯，電壓表測定值電阻Rx兩端的電壓，電流表測電路中的電流。A．當滑片P向右滑動時，接入電路的電阻值變大，根據歐姆定律可知，電路中的電流變小，即電流表示數變小，故A不符合題意；B．根據U=IR可知，定值電阻的阻值不變，電流變小，則其兩端的電壓變小，即電壓表示數變小，故B不符合題意；C．根據可知，電壓表與電流表示數的比值為待測電阻Rx的阻值，阻值不變，比值不變，故C不符合題意；D．電源電壓不變，電流變小，根據P=UI可知，電路總功率變小，故D符合題意。故選D。10．C【詳解】A．在額定電壓下工作時，通電時間相同時，據W=Pt知，甲燈泡消耗的電能一定比乙燈泡的少，但不是在額定電壓下工作時，無法比較兩燈消耗電能的多少，故A錯誤；B．電功率是指電流做功快慢的物理量，在額定電壓下工作時，電流通過甲燈做功一定比乙燈慢，但不是在額定電壓下工作時，無法比較電流通過兩燈做功的快慢，故B錯誤；C．由題意知，兩燈的額定電壓分別為6V和12V，額定功率分別為3W和6W，據 知，兩燈的電阻，即R甲<R乙。兩燈串聯時，通過兩燈的電流相等，據Q=I2Rt知，甲燈泡產生的熱量一定比乙燈泡的少，故C正確；D．由題意知，兩燈正常工作時通過的電流分別為，兩燈并聯時，燈兩端的電壓相等，最大電壓為6V，甲燈正常工作，通過乙燈的電流允許通過干路的最大電流I=I甲+I乙實=0.5A+0.25A=0.75A故D錯誤。故選C。11．     伏特     220V     36V【詳解】[1]電壓的基本單位是伏特，記憶一節干電池電壓為1.5V。[2]一塊鉛蓄電池電壓為2V；中國家庭電路電壓為220V。[3]對人體的安全電壓不高于36V。12．     810     198【詳解】[1]由電能表參數可知，電能表消耗一度電，轉盤轉1800圈，則200s內電能表的轉盤恰好轉81圈消耗的電能該電熱水壺的實際功率[2]電水壺電阻不變，由可得電水壺電阻則實際電壓13．     30     180     83.3【詳解】[1][2][3]定值電阻R0的電壓為如圖為并聯電路，所以電源電壓為6V，電動機的電流為1min內電流通過電動機產生的熱量為1min內電動機電路消耗的電能為故電動機電路轉化成的機械能為這臺電動機將電能轉化為機械能的效率為14．     變大     0.4A     3Ω~15Ω【詳解】（1）由電路圖可知，該電路是串聯電路、電壓表測滑動變阻器兩端電壓，電流表測電路中的電流，被測身高增加時，滑動變阻器電阻棒接入電路的長度增加，滑動變阻器接入電路的阻值變大，此時電路電流變小，R1兩端電壓變小，總電路電壓不變，所以滑動變阻器兩端的電壓變大，即電壓表的示數變大。（2）當開關閉合時，R1和R2串聯，根據歐姆定律可知電流表的示數（4）R2的規格為“20Ω 0.5A”，電壓表量程為0~3V，電流表量程為0~0.6A，為了保證電路中各元件安全工作，電路中的最大電流為0.5A，此時的總電阻滑動變阻器接入電路的最小電阻滑動變阻器接入電路的電阻最大時，滑動變阻器兩端的電壓最大，最大電壓為3V，定值電阻R1兩端電壓串聯電路各處電流都相等解得此時R2=15Ω，所以變阻器接入電路的阻值范圍是3Ω-15Ω。15．     電流     轉換法     甲     越大【詳解】(1)[1]乙容器外部的電阻的作用是為了使左右容器內導體的電流不相等，因?yàn)樽笥胰萜鲀?nèi)兩導體的阻值相等，必須讓兩電阻的電流不同才能探究電流產生的熱量與電流的關系。(2)[2]甲乙兩容器內空氣溫度的變化不能直接測出，而是通過U形管液面高度變化來顯示，這是物理研究中的轉換法。(3)[3][4]在電阻和通電時間相同時，甲容器內液面高度差較大，說明甲容器內的電阻產生較多的熱量，而甲容器內電阻通過的電流較大，由此可知，在電阻和通電時間相同時，電流越大，導體產生的熱量越多。16．          C     2.2     右     0.75     【詳解】（1）[1]連接甲圖的電路，使滑片向左移動，滑動變阻器接入電路的阻值變大，說明滑片向左移動過程中，滑動變阻器接入電路的阻值變大，故應該從滑動變阻器的右下端接線至燈泡的右接線柱，如下圖（2）[2]檢查連好的電路后，關閉開關，移動滑動變阻器的滑片P，發現小燈泡不發光，電流表示數有變化，說明電路是通路；電壓表始終無示數，說明電壓表并聯的支路短路或電壓表短路，故C符合題意，ABD不符合題意。故選C。（3）[3][4]電壓表的分度值為0.1V，故此時電壓表示數為2.2V；要測量小燈泡正常發光時的電阻需要使燈泡兩端電壓保持為2.5V，故此時需要讓燈泡兩端電壓變大，根據分壓原理可知此時需要讓滑動變阻器的阻值變小，故此時滑片需要向右滑動。（4）[5]根據丙所示的U﹣I圖像可知燈泡正常發光時電壓表保持2.5V，電流為0.3A，故小燈泡正常發光電功率為（5）[6]在某次測量中，電流表壞了，但是還要測燈泡的電阻，此時有電壓表和定值電阻，可以利用串聯電路的分壓原理來計算出電流，即讓燈泡和定值電阻串聯，調整滑動變阻器的阻值，使燈泡兩端的電壓為2.5V，然后再測出燈泡和電阻兩端的總電壓，由此可計算出定值電阻兩端的電壓，再根據歐姆定律即可算出此時通過定值電阻的電流，此時通過定值電阻的電流即是燈泡正常工作時的電流，再次根據歐姆定律即可算出燈泡正常工作時的電阻了。電路圖如下17．          電飯鍋短路【詳解】（1）[1]家庭電路連接時，開關應連接在火線和電燈之間，三孔插座連接導線時按照上地左零右火的方式連接，兩孔插座按照左零右火的方式連接，具體連接如圖所示：（2）[2]保險絲熔斷的原因是流過保險絲的電流過大，造成電路中電流過大的原因有兩個，一個是電路總功率過大，一個是電路發生短路。電飯鍋是家中常用電器，單獨插入三孔插座不會造成電路總功率過大，因此只能是電路發生短路，而電飯鍋插入三孔插座前保險絲未斷，插入后保險絲斷開，只能是電飯鍋短路導致火線與零線直接連接發生電路短路造成。18．【詳解】冰箱內照明燈和壓縮機可以獨立工作，所以是并聯的，冰箱內照明燈由開關控制，壓縮機M由開關控制；為了用電的安全，開關應該接在火線與用電器之間；冰箱有金屬外殼，其外殼要接地，如圖所示19．（1）；（2）；（3）【詳解】解：由電路圖可知，當開關S閉合，R1與R2并聯，電流表A測干路電流，A1測通過R1的電流，電壓表測電源電壓。（1）根據歐姆定律可知，電阻R1的阻值為（2）根據并聯分流可知，通過變阻器R2的電流為根據歐姆定律可知，變阻器R2的阻值為（3）電流表A的量程為0～3A，根據并聯分流可知，通過變阻器R2的最大電流為根據歐姆定律可知，變阻器R2的最小阻值為答：（1）電阻R1的阻值為；（2）變阻器R2的阻值為；（3）變阻器R2的最小阻值Rmin為。20．（1）A是紅燈，B是綠燈；（2）550W；（3）15840J【詳解】解：（1）由圖可知，當開關撥到左邊時，此時A燈亮，只有R1工作，R1電功率P＝UI＝當開關撥到右邊時，此時B燈亮，R1、R2串聯，電路中的電功率P′＝UI′＝由此可知P＞P′即開關撥到左邊的電功率大于開關撥到右邊的電功率，開關在左邊時處于加熱擋，開關在右邊時是保溫檔，所以A是紅燈，B是綠燈。（2）當開關撥到左邊時，為加熱狀態，此時的電功率P＝＝550W（3）當開關撥到右邊時，為保溫狀態，電阻R1、R2串聯；電功率P＝UI＝IR?I＝I2R則電路中的電流I′＝I2＝I1＝＝1A則電路中的總電阻R總＝＝220Ω定值電阻R2的阻值R2＝R總﹣R1＝220Ω﹣88Ω＝132Ω養生壺處于保溫狀態時R2在2min內產生的熱量Q＝I22R2t＝(1A)2×132Ω×2×60s=15840J答：（1）A是紅燈，B是綠燈；（2）該養生壺的加熱功率是550W；（3）電阻R2的阻值及養生壺處于保溫狀態時R2在2min內產生的熱量是15840J。
