高中物理高考 2022年高考物理一輪復習 第9章 實驗十 測定電源的電動勢和內阻課件PPT

這是一份高中物理高考 2022年高考物理一輪復習 第9章 實驗十 測定電源的電動勢和內阻課件PPT，共57頁。PPT課件主要包含了目標要求，內容索引，滑動變阻器，實驗數據處理，電源電動勢E，內阻r，答案見解析圖a，答案見解析圖c，答案見解析圖，圖10等內容，歡迎下載使用。

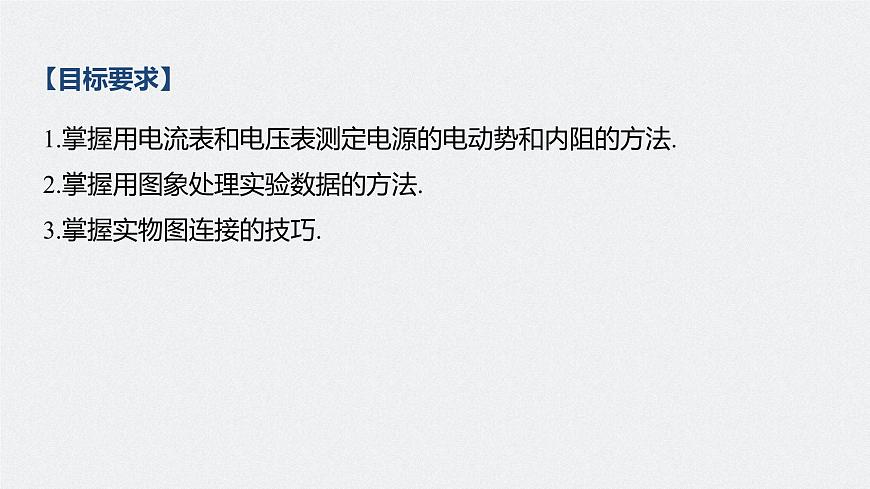

1.掌握用電流表和電壓表測定電源的電動勢和內阻的方法.2.掌握用圖象處理實驗數據的方法.3.掌握實物圖連接的技巧.

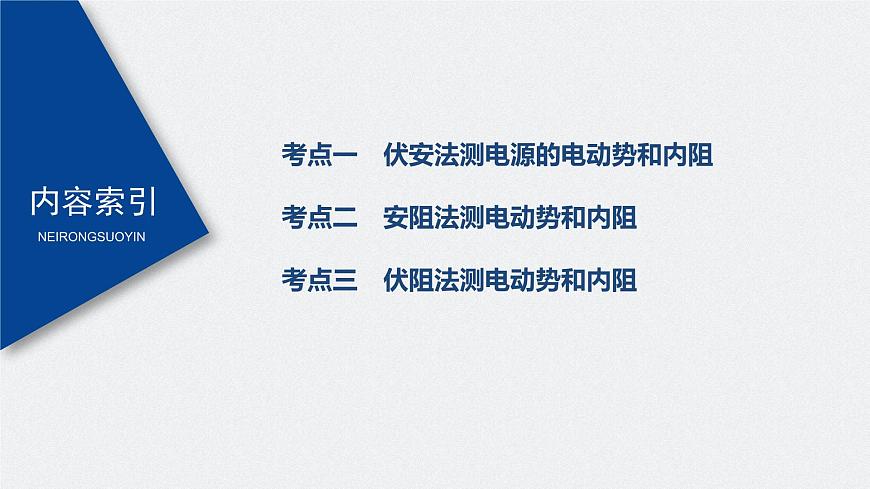

NEIRONGSUOYIN
考點二　安阻法測電動勢和內阻
考點三　伏阻法測電動勢和內阻

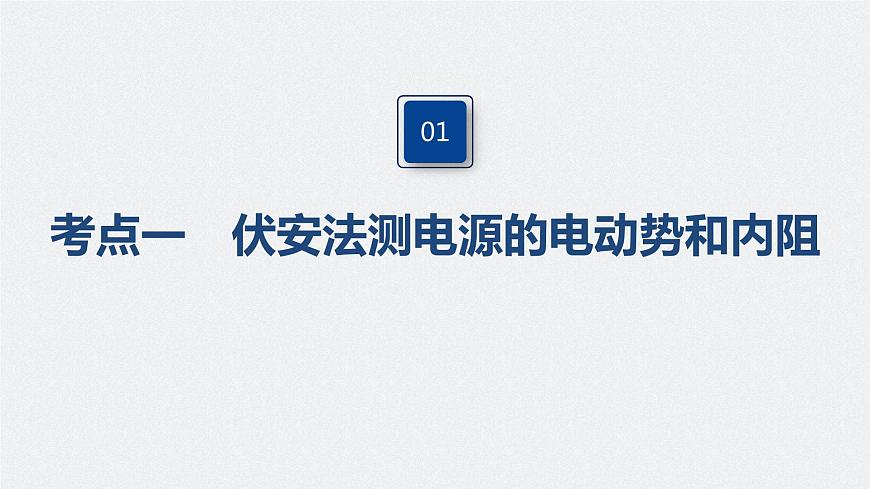

考點一　伏安法測電源的電動勢和內阻
1.實驗原理閉合電路歐姆定律.2.實驗器材電池、電壓表、電流表、　　　　　、開關、導線、坐標紙和刻度尺.

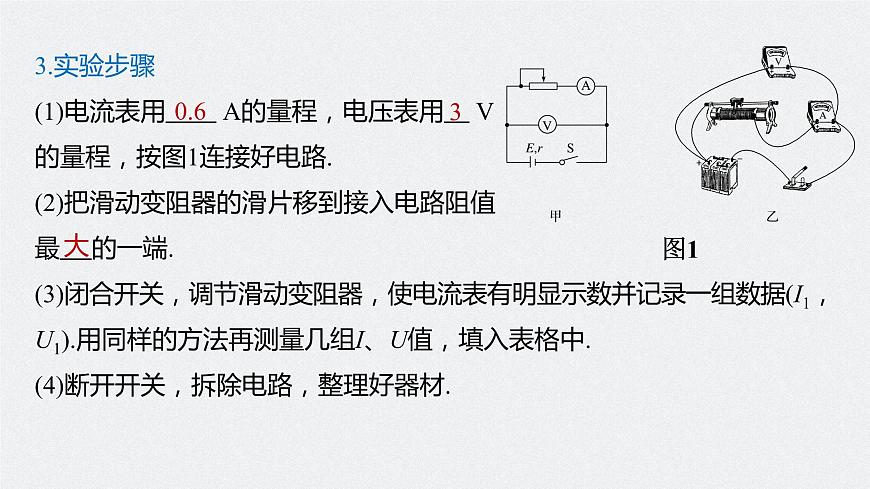

3.實驗步驟(1)電流表用 A的量程，電壓表用 V的量程，按圖1連接好電路.(2)把滑動變阻器的滑片移到接入電路阻值最 的一端.(3)閉合開關，調節滑動變阻器，使電流表有明顯示數并記錄一組數據(I1，U1).用同樣的方法再測量幾組I、U值，填入表格中.(4)斷開開關，拆除電路，整理好器材.

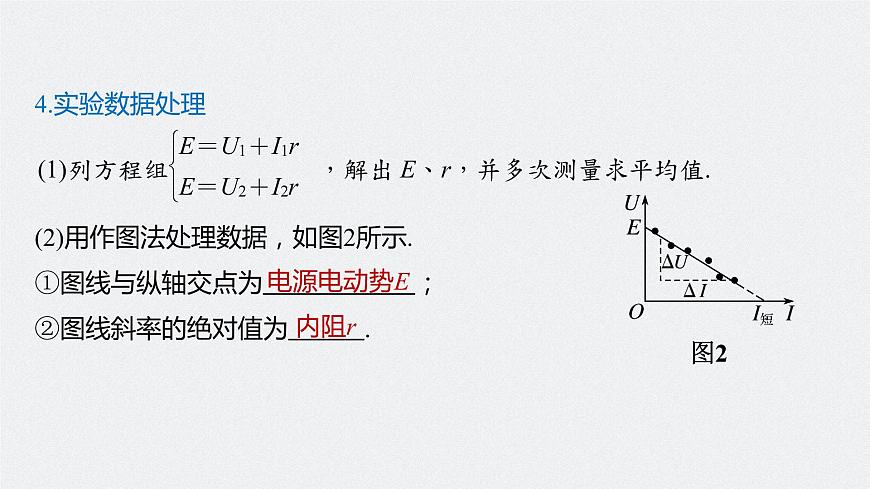

(2)用作圖法處理數據，如圖2所示.①圖線與縱軸交點為　　　　　　；②圖線斜率的絕對值為　　　.
5.誤差分析(1)偶然誤差：主要來源于電壓表和電流表的讀數以及作U－I圖象時描點不準確.(2)系統誤差①若采用圖3所示電路本實驗的誤差來源于電壓表的分流，通過電流表的電流小于干路電流，由E＝U＋Ir得知，電動勢E測
