2022年揚州市廣陵區中考物理一模試卷

這是一份2022年揚州市廣陵區中考物理一模試卷，共32頁。試卷主要包含了選擇題，填空題，解答題等內容，歡迎下載使用。

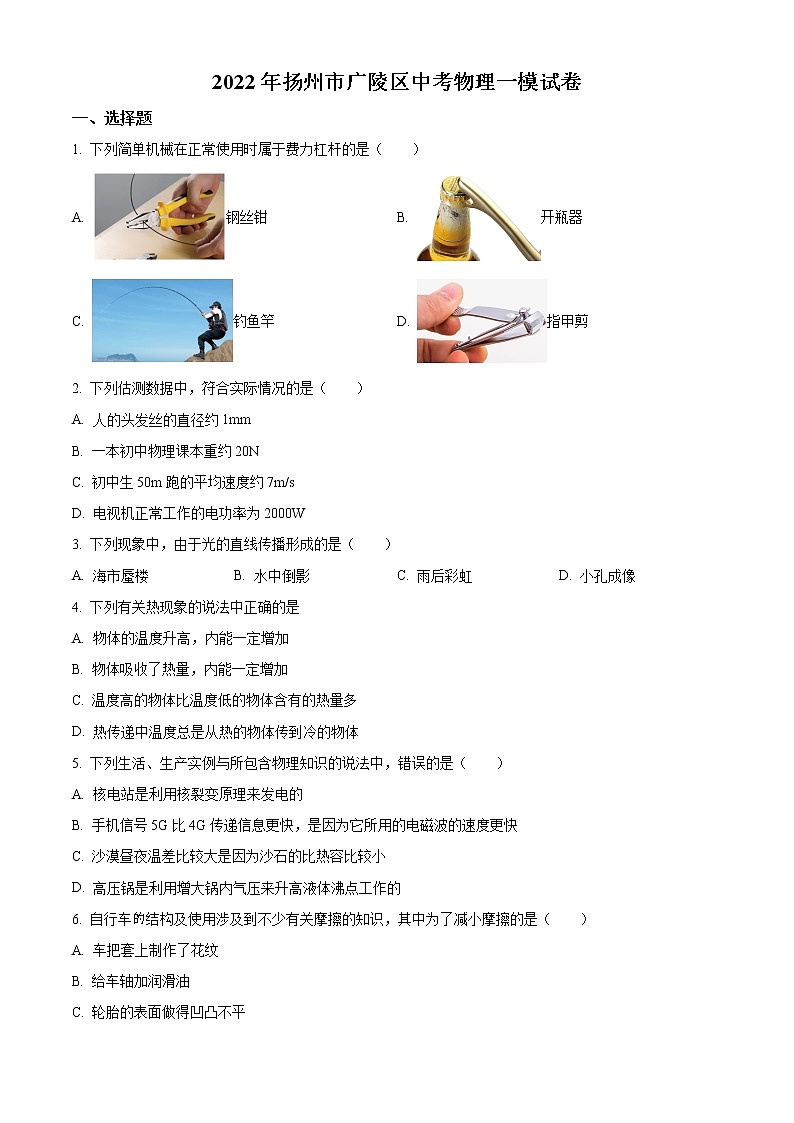

?2022年揚州市廣陵區中考物理一模試卷
一、選擇題
1. 下列簡單機械在正常使用時屬于費力杠桿的是（　　）
A. 鋼絲鉗 B. 開瓶器
C. 釣魚竿 D. 指甲剪
2. 下列估測數據中，符合實際情況的是（　　）
A. 人的頭發絲的直徑約1mm
B. 一本初中物理課本重約20N
C. 初中生50m跑的平均速度約7m/s
D. 電視機正常工作的電功率為2000W
3. 下列現象中，由于光的直線傳播形成的是（　　）
A. 海市蜃樓 B. 水中倒影 C. 雨后彩虹 D. 小孔成像
4. 下列有關熱現象的說法中正確的是
A. 物體的溫度升高，內能一定增加
B. 物體吸收了熱量，內能一定增加
C. 溫度高的物體比溫度低的物體含有的熱量多
D. 熱傳遞中溫度總是從熱的物體傳到冷的物體
5. 下列生活、生產實例與所包含物理知識的說法中，錯誤的是（　?。?br /> A. 核電站是利用核裂變原理來發電的
B. 手機信號5G比4G傳遞信息更快，是因為它所用的電磁波的速度更快
C. 沙漠晝夜溫差比較大是因為沙石的比熱容比較小
D. 高壓鍋是利用增大鍋內氣壓來升高液體沸點工作的
6. 自行車結構及使用涉及到不少有關摩擦的知識，其中為了減小摩擦的是（　?。?br /> A. 車把套上制作了花紋
B. 給車軸加潤滑油
C. 輪胎的表面做得凹凸不平
D. 剎車時用力捏閘柄，增大閘皮對車圈的壓力
7. 如圖所示的電路中，正常發光的三盞燈突然全部熄滅，經檢查保險絲完好，用試電筆插進插座的兩孔，氖管均發光．造成這一現象的原因是 （ ）

A. 插座發生短路了 B. 進戶的火線斷了
C. 進戶的零線斷了 D. 某盞電燈的燈絲斷了
8. 在如圖所示的四個實驗中，與電動機的工作原理相同的是（　　）
A. B. C. D.
9. 探究活動中，掌握研究問題的方法非常重要．例如，探究聲音的產生的條件時，將發聲的音叉觸及水面，水花四濺．以下活動中所用方法與上述研究方法相同的是（　?。?br /> A. 在描述磁場時引入了磁感線
B. 探究平面鏡成像特點時，用等大的兩個棋子探究像與物的大小關系
C. 測量人體體溫時，利用體溫計內水銀柱的長度變化來顯示人體的溫度高低
D. 探究聲音的傳播時，將發聲手機置于瓶內，不斷抽出瓶內氣體，聽到的聲音越來越小
10. 將同一個新鮮的雞蛋分別浸入密度不同的甲、乙兩杯鹽水中，靜止時的位置如圖所示。則下列說法正確的是（　　）

A. 雞蛋在乙杯中受到的浮力大 B. 雞蛋在甲、乙兩杯中受到的浮力一樣大
C. 雞蛋的密度大于甲杯中鹽水的密度 D. 雞蛋的密度等于乙杯中鹽水的密度
11. 如圖所示，某同學在做模擬“蹦極”小實驗，一根橡皮筋一端系一個小球，另一端固定在A點。B點是橡皮筋不系小球自然下垂時下端所在的位置，C點是小球從A點自由釋放后所能達到的最低點，關于小球從A點到C點的運動過程，下列說法中正確的是（　　）

A. 小球在B點時的動能最大
B. 從B點下落到C點的過程中，小球的動能先增大后減小
C. 從A點下落到C點的過程中，橡皮筋對小球的拉力不斷增大
D. 小球在C點時，橡皮筋的彈性勢能最小
12. 如圖所示的電路中，電源電壓恒為6V，電壓表的量程為0-3V。電流表的量程為0-0.6A。 滑動變阻器的規格為“20Ω 1A”， 燈泡標有“5V 2.5W” 字樣（不考慮燈絲電阻的變化）。在保證電路安全的情況下，下列說法錯誤的是（　?。?br />
A. 電路中電流最小時，滑動變阻器的功率為0.8W
B. 電壓表的變化范圍為2V-3V
C. 電流表的最大值為0.5A
D. 當滑動變阻器的滑片向右滑動的過程中，燈泡的實際功率逐漸變小
二、填空題
13. 賈湖骨笛是迄今為止我國考古發現的最古老樂器，距今已有8、9千年的歷史。骨笛吹奏時是由其腔內空氣______而發出的聲音，手指按不同的孔能改變骨笛所發出聲音的______；我們很容易分辨琵琶和骨笛演奏的聲音是因為它們聲音的______不同。
14. 如圖，國產大飛機C919加速起飛時，以地面塔臺為參照物，它是______（選填“運動”或“靜止”）的，此過程飛機受的是______（選填“平衡力”或“非平衡力”），飛機的動能______，機械能______（后兩空選填“增大”、“不變”或“減小”）。

15. 中國的茶文化在宋朝時已名揚世界，請完成下列關于茶文化中的物理知識。
（1）綠茶看起來是綠的，是因為茶葉______（選填“反射”或“吸收”）綠光；
（2）炒制茶葉時，通過加熱使新鮮茶葉中的水分快速______（填物態變化），這便是“殺青”；
（3）泡茶時茶水散發出清香，這是______現象；突然轉動茶杯，發現水中央的茶葉沒動，這是由于茶葉具有______。
16. 常用的測溫槍是利用人體發出的 ______（填“紅外線”或“紫外線”）來測量體溫的。水銀體溫計則是根據液體______的規律制成的，它______（選填“能”或“不能”）測量標準大氣壓下沸水的溫度。
17. 如圖所示，試管內的水加熱至一定程度，發現試管口木塞會被推出。

（1）木塞被推出過程中內能轉化為___________能；
（2）四沖程內燃機的___________沖程與這個原理相同；
18. 如圖所示，工人用一個滑輪組勻速提升重為400N的物體，物體在10s內上升3m，已知工人施加的拉力為250N。此過程中，工人做的有用功是______J，拉力的功率是______W，滑輪組的機械效率是______。

19. 實驗小組用如圖所示的電能表來測量某用電器的功率。實驗時他們將其余所有用電器關閉，數出電能表轉盤在10min內轉了400圈。則該用電器在10min內消耗的電能是______kW·h，它的實際功率是______W，則該用電器可能為______（選填“電水壺”“電視機”或“電風扇”）。

20. 如圖甲所示，完全相同的木塊A和B疊放在水平桌面上，在水平推力F1＝18N的作用下一起做勻速直線運動，此時木塊B所受的摩擦力為________N，木塊A所受的摩擦力為________N；若將A、B緊靠著平放在水平桌面上，如圖乙所示，用水平力F2推A使它們一起勻速運動，則推力F2是________N。

21. 商場的升降電梯設置了超載自動報警系統，其簡化電路如圖所示，電梯箱底層裝有壓敏電阻R1，R2為滑動變阻器，K為動觸點，A、B為靜觸點。電梯未超載時，動觸點K與靜觸點 _______（填“A”或“B”）接觸，電梯正常運行；當出現超載情況時，壓敏電阻的阻值隨壓力的增大而______（填“增大”或“減小”），觸發電鈴將發出報警聲，電梯停止運行。如果要使電梯設定的承載質量變大，那么滑動變阻器R2的滑片P應向______（填“左”或“右”）滑動。

三、解答題
22. 如圖，用一個力F將物體靜止在墻上，請作出物體受力的示意圖。（除力F外）

23. 如圖所示，畫出經過凹透鏡折射后的光線．
（ ）

24. 如圖，請根據小磁針的N極指向，在括號內標出電源的正、負極。

25. 共享電動自行車很好的解決了城市居民最后3-5公里的出行需求。已知某品牌共享電動自行車的整車質量是40kg，輪胎與地面的總接觸面積約為200cm2。一位質量為60kg的市民在水平路面以5m/s的速度勻速騎行1min，其受到的阻力是總重力的0.05倍。（g取10N/kg）
（1）求騎行時電動車對地面的壓強；
（2）求電動車牽引力做功的功率。
26. 如圖所示，已知電源電壓保持不變，燈泡L標有“6V　 6W”字樣（不計溫度對燈絲電阻的影響）。當斷開S1，閉合S2、S3，此時燈泡剛好正常發光，電流表示數為2.5A．求：
(1)電源電壓；
(2)電阻R1的阻值；
(3)只閉合開關S1，燈泡L電功率。

27. 如圖甲所示，小蕊同學探究“水沸騰時溫度變化特點”的實驗裝置。


（1）實驗中除了圖甲的器材之外，還需要的測量工具是______；
（2）圖甲裝置中硬紙板的主要作用是______；
（3）小蕊用質量為m1的水做實驗，根據記錄的實驗數據，繪出圖乙中的a圖像，由a圖像可知：水沸騰時______熱量，溫度______；
（4）若換用初溫相同的質量為m2（m2>m1）的水做實驗，得到圖像是圖乙中的______（選填“b”“c”或“d”）。
28. 探究與斜面相關的實驗：

（1）如圖甲所示，在探究“阻力對物體運動的影響”實驗中，將棉布鋪在水平木板上，讓小車從斜面頂端靜止滑下，觀察小車滑行的距離；去掉棉布，重復上述實驗。小車在水平面上所受的阻力減小，小車向前滑行的距離______。在水平面上兩次滑行的全過程，小車速度的減小量______。伽利略對類似實驗進行了分析，認識到：運動的物體受到的阻力越小，它運動的時間就越長，它的速度減小得就越______。他進一步推測：在理想情況下，如果水平表面絕對光滑，物體受到的阻力為零，這時物體將______；伽利略由此得出力與運動的關系：物體的運動______力來維持；
（2）如圖乙所示，在探究“物體的動能跟哪些因素有關”實驗中，斜面上安裝斜槽，水平面上的A處放置一個小木塊。讓質量不同的鋼球從斜槽上的同一高度滾下，發現質量較大的鋼球?qū)⑿∧緣K推得較遠，表明它對小木塊做的功較______。由此可知：______相同的物體，質量越大，它的動能越大。
29. 小梁“探究凸透鏡成像規律”的實驗時：所使用的凸透鏡焦距是15cm。


(1)如圖所示，分別放置蠟燭、凸透鏡和光屏，下列說法正確的是_____（填字母）；
A．將三者中心調至同一直線
B．將三者中心調至同一高度
(2)當把凸透鏡固定在50cm刻度線位置，蠟燭固定在15cm刻度線位置時，光屏應在______（選填“Ⅰ”、“Ⅱ”或“Ⅲ”）區域內左右移動，才能在光屏上得到清晰的像。若得到清晰的像后，只將光屏和蠟燭的位置對調，則像的大小將_____（選填“變大”、“變小”或“不變”）；
(3)當屏上的像清晰時，小梁把自己的近視眼鏡放在凸透鏡和蠟燭之間，光屏上的像變得模糊不清，她應該向______凸透鏡方向移動光屏（選填“靠近”或“遠離”），可再次得到清晰的像，當凸透鏡成實像時，物距增大，像距會_______（選填“增大”、“減小”或“不變”）；
(4)蠟燭逐漸燃燒變短時，光屏上燭焰像隨之_______（選填“上升”、“下降”或“不變”）。
30. 小明為了測量某種食用油的密度，取適量這種食用油進行如下實驗，如圖所示：

（1）將托盤天平放在水平桌面上，把游碼移到標尺左端的“0”刻度線處。發現指針靜止時位置如甲圖所示，則應將平衡螺母向___________（選填“左”或“右”）調節使橫梁平衡；
（2）向燒杯中倒入適量的食用油，用天平測量燒杯和食用油的總質量m1，天平平衡時，砝碼和游碼的位置如圖乙所示，則燒杯和食用油的總質量為___________g；
（3）把燒杯中的部分食用油倒入量筒中，其示數如圖丙所示，讀出食用油體積為___________mL；
（4）測出燒杯和剩余食用油總質量m2為26g；
（5）計算出食用油的密度是___________g/cm3。
31. 在“測小燈泡電功率實驗”中，小燈泡L1額定電壓為2.5V。

（1）圖甲是小明測定小燈泡L1額定功率的實物電路圖，請你用筆畫線代替導線幫他補充完整，要求：滑動變阻器的滑片P向左移時，燈泡發光變暗；______
（2）閉合開關，移動滑片至某位置時，電壓表示數為1.5V。若使小燈泡L1正常發光，應將移動滑片向______（選填“A”或“B”）端移動。當電壓表示數為2.5V時，電流表示數如圖乙所示，則小燈泡L1的額定功率為______W；
（3）為測量額定電流為I0的小燈泡L2的額定功率，小明又設計了如圖丙所示的電路，電源電壓U不變，實驗步驟如下：
①閉合開關S1，移動滑動變阻器的滑片，使_______；
②再閉合開關S2，保持滑動變阻器滑片的位置不變，讀出電流表的示數I；
③小燈泡L2額定功率的表達式為P額=______。（用U、I0、I表示）
32. 閱讀短文，回答問題。
空氣能熱水器是吸收空氣熱量來制造熱水的裝置?？諝饽軣崴髦饕蓛λ洹⒚毠?、蒸發器、壓縮機、冷凝器等部件組成，其中，毛細管、蒸發器、壓縮機、冷凝器等構成密閉系統，制冷劑在該密閉系統內循環，如圖所示。其工作過程如下：
液態制冷劑經過一段很細的毛細管緩慢地進入蒸發器，在蒸發器內迅速汽化。制冷劑汽化生成的蒸氣被壓縮機壓縮后變成高溫高壓的蒸氣進入冷凝器。在冷凝器中，高溫高壓的蒸氣將熱量傳遞給冷水并發生液化。制冷劑依此不斷循環流動，使儲水箱中水的溫度不斷上升?？諝饽軣崴饔幸粋€很重要的指標是能效比，它是指水箱中的水吸收的熱量（Q）與空氣能熱水器消耗的能量（W）的比值。如表是某品牌空氣能熱水器正常工作時的參數。
消耗功率/W
進水溫度/℃
出水溫度/℃
能效比
840
20
54
3.4
（1）在循環過程中，制冷劑流經下列部件時從空氣中吸收熱量是______。
A．毛細管 B．冷凝器 C．壓縮機 D．蒸發器
（2）制冷劑在循環過程中，其內能的增加的方式是______。
A．只有做功
B．只有熱傳遞
C．既有做功，又有熱傳遞
（3）該品牌空氣能熱水器正常工作1h消耗電能為______J；
（4）該熱水器正常工作1h可產生______kg的熱水。[c水=4.2×103J/（kg·℃）]
（5）請簡要說明空氣能熱水器的優點：_______。




答案與解析
一、選擇題
1. 下列簡單機械在正常使用時屬于費力杠桿的是（　?。?br /> A. 鋼絲鉗 B. 開瓶器
C. 釣魚竿 D. 指甲剪
【答案】C
【解析】
【分析】
【詳解】ABD．鋼絲鉗、開瓶器和指甲剪正常使用時動力臂大于阻力臂，屬于省力杠桿，故ABD不符合題意；
C．釣魚竿正常使用時動力臂小于阻力臂，屬于費力杠桿，但可以省距離，故C符合題意。
故選C。
2. 下列估測數據中，符合實際情況的是（　?。?br /> A. 人的頭發絲的直徑約1mm
B. 一本初中物理課本重約20N
C. 初中生50m跑的平均速度約7m/s
D. 電視機正常工作的電功率為2000W
【答案】C
【解析】
【詳解】A．人的頭發絲的直徑約70μm，故A不符合題意；
B．一本初中物理課本質量約為0.2kg，重力約為

故B不符合題意；
C．初中生50m跑所需時間約為8s，速度約為

與7m/s接近，故C符合題意；
D．電視機正常工作的電功率在200W左右，故D不符合題意。
故選C。
3. 下列現象中，由于光的直線傳播形成的是（　　）
A. 海市蜃樓 B. 水中倒影 C. 雨后彩虹 D. 小孔成像
【答案】D
【解析】
【詳解】A．海市蜃樓是一種由光的折射產生的現象，是由于空氣的密度不均勻而引起的，故A不符合題意；
B．水中倒影屬于平面鏡成像，是光的反射現象，故B不符合題意；
C．雨過天晴時，天空出現的彩虹，這是太陽光通過懸浮在空氣中細小的水珠折射后，分成各種彩色光形成的，這是光的色散現象，故C不符合題意；
D．小孔成像是光沿直線傳播形成的，故D符合題意。
故選D。
4. 下列有關熱現象的說法中正確的是
A. 物體的溫度升高，內能一定增加
B. 物體吸收了熱量，內能一定增加
C. 溫度高的物體比溫度低的物體含有的熱量多
D. 熱傳遞中溫度總是從熱的物體傳到冷的物體
【答案】A
【解析】
【分析】物體溫度升高，內能一定增大，但物體內能增加，溫度不一定升高；改變內能有兩種方式：做功和熱傳遞；熱量是一狀態量，描述它的術語是吸收和放出；在熱傳遞過程中傳遞內能的多少叫熱量，熱量是個過程量，熱傳遞的條件是：物體之間存在著溫度差．
【詳解】A、物體溫度升高，內能一定增加，故正確；
B、改變內能有兩種方式：做功和熱傳遞，根據熱力學第一定律可知，物體吸收了熱量，其內能不一定增加，還與做功情況有關，故錯誤；
C、熱量是一狀態量，描述它的術語是吸收和放出，不能用含有，故錯誤；
D、發生熱傳遞時，熱量總是從溫度高的物體傳遞給溫度低的物體，而不是傳遞溫度，故錯誤．
故選A.
5. 下列生活、生產實例與所包含物理知識的說法中，錯誤的是（　　）
A. 核電站是利用核裂變原理來發電的
B. 手機信號5G比4G傳遞信息更快，是因為它所用的電磁波的速度更快
C. 沙漠晝夜溫差比較大是因為沙石的比熱容比較小
D. 高壓鍋是利用增大鍋內氣壓來升高液體沸點工作的
【答案】B
【解析】
【詳解】A．由于核裂變是可控的，故核電站中的核反應堆是通過核裂變過程中釋放核能帶動發電機發電的，故A正確，不符合題意；
B．手機信號5G比4G傳遞信息更快，是因為5G所用的電磁波頻率更高，電磁波的頻率越高，相同時間傳遞的信息量越大，而5G與4G所用的電磁波的速度是相同的，故B錯誤，符合題意；
C．由于沙子的比熱容小，白天吸熱時，沙子的溫度升高的快；夜晚放熱時，沙子的溫度降低的快，所以晝夜溫差大，故C正確，不符合題意；
D．高壓鍋是利用增大壓強，高壓鍋密封性很好，鍋內氣壓可以超過標準大氣壓，所以它是利用增大壓強，使沸點升高的原理來更快煮熟食物的，故D正確，不符合題意。
故選B。
6. 自行車的結構及使用涉及到不少有關摩擦的知識，其中為了減小摩擦的是（　?。?br /> A. 車把套上制作了花紋
B. 給車軸加潤滑油
C. 輪胎的表面做得凹凸不平
D. 剎車時用力捏閘柄，增大閘皮對車圈的壓力
【答案】B
【解析】
【詳解】A．車把套上制作了花紋，是在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦的，故A不合題意；
B．給車軸加潤滑油是形成一層油膜，使接觸面變光滑來減小摩擦，故B符合題意；
C．輪胎上制有花紋，是在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦的，故C不合題意；
D．剎車時用力捏剎車，是在接觸面的粗糙程度一定時，通過增大壓力來增大摩擦，故D不合題意。
故選B。

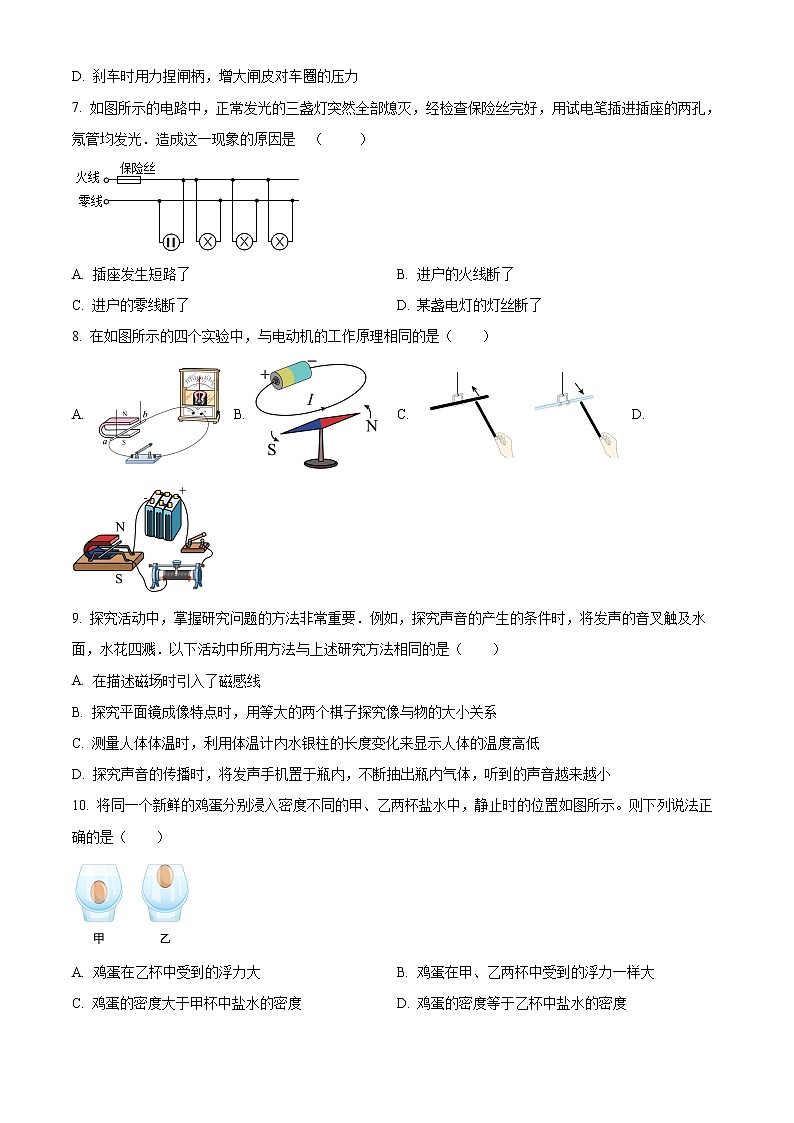

7. 如圖所示的電路中，正常發光的三盞燈突然全部熄滅，經檢查保險絲完好，用試電筆插進插座的兩孔，氖管均發光．造成這一現象的原因是 （ ）

A. 插座發生短路了 B. 進戶的火線斷了
C. 進戶的零線斷了 D. 某盞電燈的燈絲斷了
【答案】C
【解析】
【詳解】A．插座處發生短路，會使保險絲熔斷，故A錯；
B．進戶線的火線斷了，試電筆的氖管不會發光，故B錯．
C．三盞電燈全部熄滅但保險絲完好，說明電路中干路上有斷路，測電筆測試插座的兩孔，氖管都發光，說明兩孔與火線是連通的，故只可能是零線斷了．試電筆能亮，說明火線上有電，而零線上本該不亮，但也亮了，說明是進戶線的零線開路了，故C正確；
D．因各燈并聯，互不影響，某個電燈的燈絲燒斷了，其它燈仍還亮，故D錯．

8. 在如圖所示的四個實驗中，與電動機的工作原理相同的是（　　）
A. B. C. D.
【答案】D
【解析】
【詳解】A．圖中是發電機的原理圖，故A不符合題意；
B．題中是奧斯特實驗，電流的磁效應，通電導體周圍有磁場，故B不符合題意；
C．圖中是磁極間的相互作用，同名磁極相互排斥，異名磁極相互吸引，故C不符合題意；
D．圖中是通電導體在磁場中受到力的作用，與電動機的工作原理相同，故D符合題意。
故選D。
9. 探究活動中，掌握研究問題的方法非常重要．例如，探究聲音的產生的條件時，將發聲的音叉觸及水面，水花四濺．以下活動中所用方法與上述研究方法相同的是（　?。?br /> A. 在描述磁場時引入了磁感線
B. 探究平面鏡成像特點時，用等大的兩個棋子探究像與物的大小關系
C. 測量人體體溫時，利用體溫計內水銀柱的長度變化來顯示人體的溫度高低
D. 探究聲音的傳播時，將發聲手機置于瓶內，不斷抽出瓶內氣體，聽到的聲音越來越小
【答案】C
【解析】
【詳解】探究聲音的產生的條件時，將發聲的音叉觸及水面，水花四濺，知道發聲體在振動，采用的是轉換法。
A．在描述磁場時引入了磁感線，采用的是模型法，故A不符合題意；
B．探究平面鏡成像特點時，用等大的兩個棋子探究像與物的大小關系，采用的是等效替代法，故B不符合題意；
C．利用體溫計內水銀柱長度變化來顯示人體的溫度高低，是采用的轉換法，故C符合題意；
D．探究聲音的傳播時，將發聲手機置于瓶內，不斷抽出瓶內氣體，聽到的聲音越來越小，采用的是推理法，故D不符合題意。
故選C。
10. 將同一個新鮮的雞蛋分別浸入密度不同的甲、乙兩杯鹽水中，靜止時的位置如圖所示。則下列說法正確的是（　　）

A. 雞蛋在乙杯中受到的浮力大 B. 雞蛋在甲、乙兩杯中受到的浮力一樣大
C. 雞蛋的密度大于甲杯中鹽水的密度 D. 雞蛋的密度等于乙杯中鹽水的密度
【答案】B
【解析】
【分析】
【詳解】AB．雞蛋在甲中懸浮，所以浮力等于重力，在乙中漂浮，所以浮力等于重力，由于是同一個雞蛋，即重力相等，所以在甲乙中受到的浮力相等，故B正確，A錯誤；
CD．雞蛋在甲中懸浮，雞蛋的密度等于甲杯中鹽水的密度，在乙中漂浮，雞蛋的密度小于乙杯中鹽水的密度，故CD錯誤。
故選B。
11. 如圖所示，某同學在做模擬“蹦極”的小實驗，一根橡皮筋一端系一個小球，另一端固定在A點。B點是橡皮筋不系小球自然下垂時下端所在的位置，C點是小球從A點自由釋放后所能達到的最低點，關于小球從A點到C點的運動過程，下列說法中正確的是（　?。?br />
A. 小球在B點時的動能最大
B. 從B點下落到C點的過程中，小球的動能先增大后減小
C. 從A點下落到C點的過程中，橡皮筋對小球的拉力不斷增大
D. 小球在C點時，橡皮筋的彈性勢能最小
【答案】B
【解析】
【詳解】A．小球在運動過程中，動能的大小與速度成正相關。小球在B點時還未收到橡皮筋的拉力，仍在向下做加速運動，故小球在B點并未達到最大速度，所以小球在B點的動能不是最大的，故A錯誤；
B．小球在B點時仍在做向下加速運動，速度不斷增加，到達BC端中間某點時，橡皮筋的拉力等于小球的重力，此時速度達到最大值，小球開始向下做減速運動，直到C點時小球速度為零，所以從B點下落到C點的過程中，小球的動能先增大后減小，故B正確；
C．小球從A點到B點過程中，對橡皮筋沒有拉扯，因此這個過程中橡皮筋對小球沒有拉力，故C錯誤；
D．橡皮筋的彈性勢能與它的形變程度正相關。小球在C點時，橡皮筋的形變程度達到最大值，橡皮筋的彈性勢能最大，故D錯誤。
故選B。
12. 如圖所示的電路中，電源電壓恒為6V，電壓表的量程為0-3V。電流表的量程為0-0.6A。 滑動變阻器的規格為“20Ω 1A”， 燈泡標有“5V 2.5W” 字樣（不考慮燈絲電阻的變化）。在保證電路安全的情況下，下列說法錯誤的是（　　）

A. 電路中電流最小時，滑動變阻器的功率為0.8W
B. 電壓表的變化范圍為2V-3V
C. 電流表的最大值為0.5A
D. 當滑動變阻器的滑片向右滑動的過程中，燈泡的實際功率逐漸變小
【答案】C
【解析】
【詳解】由電路圖可知，燈泡與滑動變阻器串聯，電壓表測燈泡兩端的電壓，電流表測電路中的電流。
A．燈泡的電阻為

當滑動變阻器接入電路電阻最大時，電路電流最小，此時電路中的電流為

則滑動變阻器的功率為

故A正確，不符合題意；
BC．當電壓表示數為3V時，電路中電流最大為

符合題意，當滑動變阻器阻值最大時，根據分壓原理燈泡分得的電壓最小為

即電壓表的變化范圍為2V-3V，故B正確，不符合題意，C錯誤，符合題意；
D．當滑動變阻器的滑片向右滑動的過程中，接入電路電阻變大，根據分壓原理，燈泡兩端電壓減小，同時根據歐姆定律電路中電流減小，燈泡的實際功率減小，故D正確，不符合題意。
故選C。
二、填空題
13. 賈湖骨笛是迄今為止我國考古發現的最古老樂器，距今已有8、9千年的歷史。骨笛吹奏時是由其腔內空氣______而發出的聲音，手指按不同的孔能改變骨笛所發出聲音的______；我們很容易分辨琵琶和骨笛演奏的聲音是因為它們聲音的______不同。
【答案】 ①. 振動 ②. 音調 ③. 音色
【解析】
【詳解】[1]笛子是通過從吹孔向管內灌氣引起空氣柱振動而發出聲音。
[2]用手分別按住不同的孔，空氣柱的長度不同，質量不同，振動頻率不同，音調不同。
[3]不同樂器、不同發聲體的材料和結構不同，產生的音色會不同，我們是靠音色來辨別樂器的種類。
14. 如圖，國產大飛機C919加速起飛時，以地面塔臺為參照物，它是______（選填“運動”或“靜止”）的，此過程飛機受的是______（選填“平衡力”或“非平衡力”），飛機的動能______，機械能______（后兩空選填“增大”、“不變”或“減小”）。

【答案】 ①. 運動 ②. 非平衡力 ③. 增大 ④. 增大
【解析】
【詳解】[1]大飛機C919起飛時相對于地面塔臺的位置不斷變化，所以大飛機相對于塔臺是運動的。
[2]飛機C919加速起飛時，速度不斷增大，運動狀態發生改變，飛機受非平衡力作用。
[3][4]飛機C919加速起飛時，質量不變，速度增大，動能增大，高度增大，重力勢能增大，機械能增大。
15. 中國的茶文化在宋朝時已名揚世界，請完成下列關于茶文化中的物理知識。
（1）綠茶看起來是綠的，是因為茶葉______（選填“反射”或“吸收”）綠光；
（2）炒制茶葉時，通過加熱使新鮮茶葉中的水分快速______（填物態變化），這便是“殺青”；
（3）泡茶時茶水散發出清香，這是______現象；突然轉動茶杯，發現水中央的茶葉沒動，這是由于茶葉具有______。
【答案】 ①. 反射 ②. 汽化 ③. 擴散 ④. 慣性
【解析】
【詳解】（1）[1]物體分為透明和不透明兩類，透明的物體顯示的是透過顏色的光的顏色，比如紅色玻璃成紅色，是因為它可以透過紅光，不透明物體，呈現反射顏色的光的顏色，比如，紅花因為反射紅光而成紅色，茶葉不透明，綠茶看起來是綠的，是因為茶葉反射綠光。
（2）[2]炒制茶葉時，通過加熱使新鮮茶葉中的水分從液態變?yōu)闅鈶B(tài)，屬于汽化現象。
（3）[3]泡茶時茶水散發出清香，屬于擴散現象，說明分子在不停的做無規則運動。
[4]突然轉動茶杯，發現水中央的茶葉沒動，這是由于茶葉具有慣性，要保持原來的運動狀態。
16. 常用的測溫槍是利用人體發出的 ______（填“紅外線”或“紫外線”）來測量體溫的。水銀體溫計則是根據液體______的規律制成的，它______（選填“能”或“不能”）測量標準大氣壓下沸水的溫度。
【答案】 ①. 紅外線 ②. 熱脹冷縮 ③. 不能
【解析】
【詳解】[1]人體的皮膚表面會輻射紅外線，常用的測溫槍是利用人體發出的紅外線來測量體溫的。
[2]水銀體溫計則是根據液體的熱脹冷縮規律制成的，受熱時，液柱上升，受冷時，液柱收縮。
[3]標準大氣壓下，水的沸點為100℃，水銀溫度計的量程為35℃~42℃，因此水銀溫度計不能測量沸水的溫度。
17. 如圖所示，試管內的水加熱至一定程度，發現試管口木塞會被推出。

（1）木塞被推出過程中內能轉化為___________能；
（2）四沖程內燃機的___________沖程與這個原理相同；
【答案】 ①. 機械 ②. 做功
【解析】
【詳解】（1）[1]當加熱試管中的水到一定程度時，水蒸氣的內能足夠大會將塞子推出，將水蒸氣的內能轉化為塞子的機械能。
（2）[2]木塞被推出時，水蒸氣對木塞做功，水蒸氣的內能轉化為木塞的機械能，與內燃機做功沖程的原理相同。
18. 如圖所示，工人用一個滑輪組勻速提升重為400N的物體，物體在10s內上升3m，已知工人施加的拉力為250N。此過程中，工人做的有用功是______J，拉力的功率是______W，滑輪組的機械效率是______。

【答案】 ①. 1200 ②. 150 ③. 80%
【解析】
【詳解】[1]有用功
W有=Gh=400N×3m=1200J
[2]由圖知n=2，拉力F移動的距離
s=2h=2×3m=6m
拉力F所做的總功
W總=Fs=250N×6m=1500J
拉力做功的功率

[3]滑輪組的機械效率

19. 實驗小組用如圖所示的電能表來測量某用電器的功率。實驗時他們將其余所有用電器關閉，數出電能表轉盤在10min內轉了400圈。則該用電器在10min內消耗的電能是______kW·h，它的實際功率是______W，則該用電器可能為______（選填“電水壺”“電視機”或“電風扇”）。

【答案】 ① 0.2 ②. 1200 ③. 電水壺
【解析】
【詳解】[1]該用電器在10min內消耗的電能為

[2]它的實際功率為

[3]電視機的電功率約為100W左右，電風扇的電功率約幾十瓦，則該用電器可能為電水壺。
20. 如圖甲所示，完全相同的木塊A和B疊放在水平桌面上，在水平推力F1＝18N的作用下一起做勻速直線運動，此時木塊B所受的摩擦力為________N，木塊A所受的摩擦力為________N；若將A、B緊靠著平放在水平桌面上，如圖乙所示，用水平力F2推A使它們一起勻速運動，則推力F2是________N。

【答案】 ①. 0 ②. 18 ③. 18
【解析】
【詳解】[1]由圖甲可知，在18N的水平拉力F1作用下，A、B一起做勻速直線運動，B相對于A沒有發生相對運動趨勢，B沒有受到摩擦力。
[2]AB一起做勻速直線運動，AB看成整體，受到拉力和摩擦力是平衡力，由二力平衡條件得到木塊A所受的摩擦力的大小等于拉力的大小，即
f=F1=18N
[3]若將A、B緊靠著放在水平桌面上，接觸的粗糙程度不變，壓力也不變，因此摩擦力也不變，使它們一起勻速運動因此推力和摩擦力是平衡力，推力F2的大小等于摩擦力的大小，為18N。
21. 商場的升降電梯設置了超載自動報警系統，其簡化電路如圖所示，電梯箱底層裝有壓敏電阻R1，R2為滑動變阻器，K為動觸點，A、B為靜觸點。電梯未超載時，動觸點K與靜觸點 _______（填“A”或“B”）接觸，電梯正常運行；當出現超載情況時，壓敏電阻的阻值隨壓力的增大而______（填“增大”或“減小”），觸發電鈴將發出報警聲，電梯停止運行。如果要使電梯設定的承載質量變大，那么滑動變阻器R2的滑片P應向______（填“左”或“右”）滑動。

【答案】 ①. A ②. 減小 ③. 右
【解析】
【詳解】[1]正常情況下，未超載時，銜鐵被彈簧拉起，動觸點K與靜觸點A接觸，電動機工作，電梯正常運行。
[2]超載時，隨著壓力的增大，壓敏電阻的阻值隨著減小，電路中的電流逐漸增大，電磁鐵的磁性逐漸增強，動觸點K與靜觸點B接觸，電鈴報警。
[3]如果要使電梯設定的超載質量變大，壓力變大，壓敏電阻的阻值變小，由于吸合電流不變，根據歐姆定律可知，電路中的總電阻不變，所以需要增大滑動變阻器接入電路的電阻，應使滑動變阻器滑片向右移動。
三、解答題
22. 如圖，用一個力F將物體靜止在墻上，請作出物體受力的示意圖。（除力F外）

【答案】
【解析】
【詳解】用一個力F將物體靜止在墻上，物體受到力F、墻壁的支持力F′、重力G、墻壁的摩擦力f的作用，如圖所示：

23. 如圖所示，畫出經過凹透鏡折射后的光線．
（ ）

【答案】
【解析】
【詳解】根據凹透鏡的三條特殊光線作法，平行于主光軸的光線經凹透鏡折射后，折射光線的反向延長線經過焦點；而通過光心的光線經凹透鏡折射后不改變傳播方向；根據這兩種作法畫圖即可，如下圖所示．

24. 如圖，請根據小磁針的N極指向，在括號內標出電源的正、負極。

【答案】
【解析】
【詳解】根據同名磁極相互排斥，異名磁極相互吸引可知，螺線管的左端為S極，右端為N極，再由安培定則可判斷得知，電流從螺線管左端流入，右湍流出，所以圖中電源的左邊為正極，右邊為負極，如圖所示：

25. 共享電動自行車很好的解決了城市居民最后3-5公里的出行需求。已知某品牌共享電動自行車的整車質量是40kg，輪胎與地面的總接觸面積約為200cm2。一位質量為60kg的市民在水平路面以5m/s的速度勻速騎行1min，其受到的阻力是總重力的0.05倍。（g取10N/kg）
（1）求騎行時電動車對地面的壓強；
（2）求電動車牽引力做功的功率。
【答案】（1）5×104Pa；（2）250W
【解析】
【詳解】解：（1）騎行時電動車對地面的壓力大小為
F=G=(m車+m人)g=(40kg+60kg)×10N/kg=1000N
騎行時電動車對地面的壓強為

（2）電動車牽引力做功的功率
P=Fv=0.05Gv=0.05×1000N×5m/s=250W
答：（1）騎行時電動車對地面的壓強為5×104Pa；
（2）電動車牽引力做功的功率為250W。
26. 如圖所示，已知電源電壓保持不變，燈泡L標有“6V　 6W”字樣（不計溫度對燈絲電阻的影響）。當斷開S1，閉合S2、S3，此時燈泡剛好正常發光，電流表示數為2.5A．求：
(1)電源電壓；
(2)電阻R1的阻值；
(3)只閉合開關S1，燈泡L的電功率。

【答案】(1)6V (2)4Ω (3)2.16W
【解析】
【詳解】(1)根據題意知道，當斷開S1，閉合S2、S3，燈泡L與R1并聯，此時小燈泡剛好正常發光，由并聯電路的特點知道，電源電壓是
U=UL額=6V；
(2)小燈泡正常發光時，此時通過燈泡的電流是

因為并聯電路的干路電流等于各支路電流之和，所以通過R1的電流是
I1=I–IL=2.5A–1A=1.5A
所以，R1的阻值是

(3)小燈泡正常發光時，由知小燈泡的電阻是

只閉合開關S1，小燈泡L與R1串聯
R總=R1+RL=4Ω+6Ω=10Ω
所以通過小燈泡L的電流是

由得

答：(1)電源電壓為6V；
(2)電阻R1的阻值為4Ω；
(3)燈泡L的電功率為2.16。
27. 如圖甲所示，小蕊同學探究“水沸騰時溫度變化特點”的實驗裝置。


（1）實驗中除了圖甲的器材之外，還需要的測量工具是______；
（2）圖甲裝置中硬紙板的主要作用是______；
（3）小蕊用質量為m1的水做實驗，根據記錄的實驗數據，繪出圖乙中的a圖像，由a圖像可知：水沸騰時______熱量，溫度______；
（4）若換用初溫相同的質量為m2（m2>m1）的水做實驗，得到圖像是圖乙中的______（選填“b”“c”或“d”）。
【答案】 ①. 停表 ②. 減少熱量散失，縮短實驗時間 ③. 吸收 ④. 不變 ⑤. c
【解析】
【詳解】（1）[1]探究“水沸騰時溫度變化特點”的實驗中需要每隔一定時間測量水的溫度，所以需要的測量器材還有停表。
（2）[2]中心有孔的硬紙板蓋在燒杯上，可以固定溫度計，但是主要作用是可以減少熱量散失，縮短實驗時間。
（3）[3][4]液體沸騰時，需要達到沸點，持續吸熱，但是溫度不變，所以水沸騰的特點是持續吸熱，溫度不變。
（4）[5]在液面上方氣壓相同時，同種液體的沸點相同，所以水沸騰時的溫度相同，沸點是100℃，bd最終的溫度都不是100℃，初溫相同時，水的質量越大，加熱至沸騰吸收的熱量多，所需的時間就越長，由于m2>m1，所以需要較長的時間才能加熱至沸騰，故c符合題意。
28. 探究與斜面相關的實驗：

（1）如圖甲所示，在探究“阻力對物體運動的影響”實驗中，將棉布鋪在水平木板上，讓小車從斜面頂端靜止滑下，觀察小車滑行的距離；去掉棉布，重復上述實驗。小車在水平面上所受的阻力減小，小車向前滑行的距離______。在水平面上兩次滑行的全過程，小車速度的減小量______。伽利略對類似實驗進行了分析，認識到：運動的物體受到的阻力越小，它運動的時間就越長，它的速度減小得就越______。他進一步推測：在理想情況下，如果水平表面絕對光滑，物體受到的阻力為零，這時物體將______；伽利略由此得出力與運動的關系：物體的運動______力來維持；
（2）如圖乙所示，在探究“物體的動能跟哪些因素有關”實驗中，斜面上安裝斜槽，水平面上的A處放置一個小木塊。讓質量不同的鋼球從斜槽上的同一高度滾下，發現質量較大的鋼球?qū)⑿∧緣K推得較遠，表明它對小木塊做的功較______。由此可知：______相同的物體，質量越大，它的動能越大。
【答案】 ①. 越遠 ②. 相同 ③. 慢 ④. 做勻速直線運動 ⑤. 不需要 ⑥. 大 ⑦. 速度

【解析】
【詳解】（1）[1]去掉棉布，木板較棉布光滑，小車在木板上受到的阻力較小，運動的距離更遠。
[2]小車在水平面的初速度相同，小車最終靜止，所以在水平面上兩次滑行的全過程，小車速度的減小量是相同的。
[3][4][5]運動的物體受到的阻力越小，它運動的時間就越長，它的速度減小得就越慢；推理得到：如果水平表面絕對光滑，物體受到的阻力為零，這時物體將做勻速直線運動；由此得到物體的運動不需要力來維持。
（2）[6][7]質量較大鋼球?qū)⑿∧緣K推得較遠，表明它對小木塊做的功較多，動能越大，可以得到速度相同的物體，質量越大，它的動能越大。
29. 小梁“探究凸透鏡成像規律”的實驗時：所使用的凸透鏡焦距是15cm。


(1)如圖所示，分別放置蠟燭、凸透鏡和光屏，下列說法正確的是_____（填字母）；
A．將三者中心調至同一直線
B．將三者中心調至同一高度
(2)當把凸透鏡固定在50cm刻度線位置，蠟燭固定在15cm刻度線位置時，光屏應在______（選填“Ⅰ”、“Ⅱ”或“Ⅲ”）區域內左右移動，才能在光屏上得到清晰的像。若得到清晰的像后，只將光屏和蠟燭的位置對調，則像的大小將_____（選填“變大”、“變小”或“不變”）；
(3)當屏上的像清晰時，小梁把自己的近視眼鏡放在凸透鏡和蠟燭之間，光屏上的像變得模糊不清，她應該向______凸透鏡方向移動光屏（選填“靠近”或“遠離”），可再次得到清晰的像，當凸透鏡成實像時，物距增大，像距會_______（選填“增大”、“減小”或“不變”）；
(4)蠟燭逐漸燃燒變短時，光屏上燭焰的像隨之_______（選填“上升”、“下降”或“不變”）。
【答案】 ①. B ②. II ③. 變大 ④. 遠離 ⑤. 減小 ⑥. 上升
【解析】
【分析】
【詳解】(1)[1]實驗時要把凸透鏡置于蠟燭和光屏中間，并調節凸透鏡、光屏、燭焰的高度，使它們的中心大致在同一高度處，故選B。
(2)[2]凸透鏡焦距是15cm，當把凸透鏡固定在50cm刻度線位置，蠟燭固定在15cm刻度線位置時，物距為
50cm-15cm=35cm
大于2倍焦距，所以此時成倒立縮小的實像，像在1倍和2倍焦距之間，即光屏應在II區域內左右移動，此時成的是倒立、縮小的實像。
[3]若得到清晰的像后，只將光屏和蠟燭的位置對調，根據光路可逆可知，此時成的是倒立、放大的實像，像的大小變大。
(3)[4]近視眼鏡是凹透鏡，對光線有發散作用，把自己的近視眼鏡放在凸透鏡和蠟燭之間，由于凹透鏡的發散作用，像會遠離凸透鏡，所以應該向遠離凸透鏡的方向移動光屏。
[5]當凸透鏡成實像時，物距增大，像距變小。
(4)[6]凸透鏡成倒立的實像，蠟燭由于燃燒逐漸變短，相對于凸透鏡向下移動，所以像逐漸向上移動。
30. 小明為了測量某種食用油的密度，取適量這種食用油進行如下實驗，如圖所示：

（1）將托盤天平放在水平桌面上，把游碼移到標尺左端的“0”刻度線處。發現指針靜止時位置如甲圖所示，則應將平衡螺母向___________（選填“左”或“右”）調節使橫梁平衡；
（2）向燒杯中倒入適量的食用油，用天平測量燒杯和食用油的總質量m1，天平平衡時，砝碼和游碼的位置如圖乙所示，則燒杯和食用油的總質量為___________g；
（3）把燒杯中的部分食用油倒入量筒中，其示數如圖丙所示，讀出食用油體積為___________mL；
（4）測出燒杯和剩余食用油的總質量m2為26g；
（5）計算出食用油的密度是___________g/cm3。
【答案】 ①. 左 ②. 61.2 ③. 40 ④. 0.88
【解析】
【詳解】（1）[1]調節天平橫梁平衡時，應先把天平放在水平桌面上，將游碼移到標尺左端零刻度線處，指針靜止在分度盤中央刻度線的右側，應將平衡螺母向左調節。
（2）[2]由乙圖可知，標尺分度值為0.2g，示數為1.2g，則燒杯和食用油的總質量為m1=61.2g。
（3）[3]由丙圖可知，量筒的分度值為1mL，使用油是體積為V=40mL。
（4）[4]量筒中食用油的質量為
m=m1-m2=61.2g-26g=35.2g
量筒中食用油的體積為
V=40mL=40cm3
則食用油的密度為

31. 在“測小燈泡電功率實驗”中，小燈泡L1額定電壓為2.5V。

（1）圖甲是小明測定小燈泡L1額定功率的實物電路圖，請你用筆畫線代替導線幫他補充完整，要求：滑動變阻器的滑片P向左移時，燈泡發光變暗；______
（2）閉合開關，移動滑片至某位置時，電壓表示數為1.5V。若使小燈泡L1正常發光，應將移動滑片向______（選填“A”或“B”）端移動。當電壓表示數為2.5V時，電流表示數如圖乙所示，則小燈泡L1的額定功率為______W；
（3）為測量額定電流為I0的小燈泡L2的額定功率，小明又設計了如圖丙所示的電路，電源電壓U不變，實驗步驟如下：
①閉合開關S1，移動滑動變阻器的滑片，使_______；
②再閉合開關S2，保持滑動變阻器滑片的位置不變，讀出電流表的示數I；
③小燈泡L2額定功率的表達式為P額=______。（用U、I0、I表示）
【答案】 ①. ②. B ③. 0.65 ④. 電流表的示數為I0 ⑤.
【解析】
【詳解】（1）[1]在“測小燈泡電功率實驗”中，燈泡與滑動變阻器串聯，電壓表測量燈泡的電壓，電流表測量電路的電流，由圖乙得，電流表的量程選擇0~0.6A?；瑒幼冏杵鞯幕琍向左移時，燈泡發光變暗，說明滑動變阻器B端接入電路中，滑片P向左移時，滑動變阻器接入電路中的電阻變大，如圖所示

（2）[2]電壓表示數為1.5V，要使小燈泡L1正常發光，根據串聯分壓的特點，應使滑動變阻器接入電路中的電阻變小，使滑動變阻器分到的電壓減小，所以將移動滑片向B端移動，使燈泡的電壓增大為2.5V。
[3]由圖乙得，電流表的量程選擇0~0.6A，分度值為0.02A，示數為0.26A，小燈泡L1的額定功率為

（3）[4][5]由圖丙得，閉合開關S1，燈泡與滑動變阻器串聯，電流表測量電路的電流，移動滑動變阻器的滑片，使電流表的示數為I0，此時燈泡正常發光；再閉合開關S2，此時電路中只有滑動變阻器工作，電流表測量滑動變阻器的電流，保持滑動變阻器滑片的位置不變，讀出電流表的示數I，由歐姆定律得，滑動變阻器接入電路中的電阻為

滑動變阻器與燈泡串聯時，滑動變阻器的電壓為

小燈泡L2額定電壓為

小燈泡L2額定功率為

32. 閱讀短文，回答問題。
空氣能熱水器是吸收空氣熱量來制造熱水的裝置?？諝饽軣崴髦饕蓛λ?、毛細管、蒸發器、壓縮機、冷凝器等部件組成，其中，毛細管、蒸發器、壓縮機、冷凝器等構成密閉系統，制冷劑在該密閉系統內循環，如圖所示。其工作過程如下：
液態制冷劑經過一段很細的毛細管緩慢地進入蒸發器，在蒸發器內迅速汽化。制冷劑汽化生成的蒸氣被壓縮機壓縮后變成高溫高壓的蒸氣進入冷凝器。在冷凝器中，高溫高壓的蒸氣將熱量傳遞給冷水并發生液化。制冷劑依此不斷循環流動，使儲水箱中水的溫度不斷上升?？諝饽軣崴饔幸粋€很重要的指標是能效比，它是指水箱中的水吸收的熱量（Q）與空氣能熱水器消耗的能量（W）的比值。如表是某品牌空氣能熱水器正常工作時的參數。
消耗功率/W
進水溫度/℃
出水溫度/℃
能效比
840
20
54
3.4
（1）在循環過程中，制冷劑流經下列部件時從空氣中吸收熱量是______。
A．毛細管 B．冷凝器 C．壓縮機 D．蒸發器
（2）制冷劑在循環過程中，其內能的增加的方式是______。
A．只有做功
B．只有熱傳遞
C．既有做功，又有熱傳遞
（3）該品牌空氣能熱水器正常工作1h消耗電能為______J；
（4）該熱水器正常工作1h可產生______kg的熱水。[c水=4.2×103J/（kg·℃）]
（5）請簡要說明空氣能熱水器的優點：_______。

【答案】 ①. D ②. C ③. 3.02×106 ④. 72 ⑤. 見解析
【解析】
【詳解】（1）[1]根據短文知道，液態制冷劑經過一段很細的毛細管緩慢地進入蒸發器，在蒸發器內迅速汽化，汽化吸熱，故D符合題意。
故選D。
（2）[2]“制冷劑汽化生成的蒸氣被壓縮機壓縮后變成高溫高壓的蒸氣進入冷凝器”的過程中通過做功的方式內能增大；“液態制冷劑經過毛細管緩慢地進入蒸發器，在蒸發器內吸熱迅速汽化”是通過熱傳遞的方式增大內能，故C符合題意。
故選C。
（3）[3]由 知道，該品牌空氣能熱水器正常工作1h消耗電能為

（4）[4]水箱中的水吸收的熱量（Q）與壓縮機等電器消耗的電能（W）的比值為3.4，即

則水吸收的熱量
Q=3.4×W=3.4×3.024×106J=1.02816×107J
由知道，水的質量

（5）[5]空氣能熱水器的優點：安全、節能、無污染等。
