(新高考)高考化學大一輪復習課件第6章第36講新型化學電源(含解析)

這是一份(新高考)高考化學大一輪復習課件第6章第36講新型化學電源(含解析)，共60頁。PPT課件主要包含了復習目標，濃差電池，對點訓練，物質循環轉化型電池，鋰電池與鋰離子電池，微生物電池，真題演練明確考向，課時精練，從A到B，K2SO4等內容，歡迎下載使用。

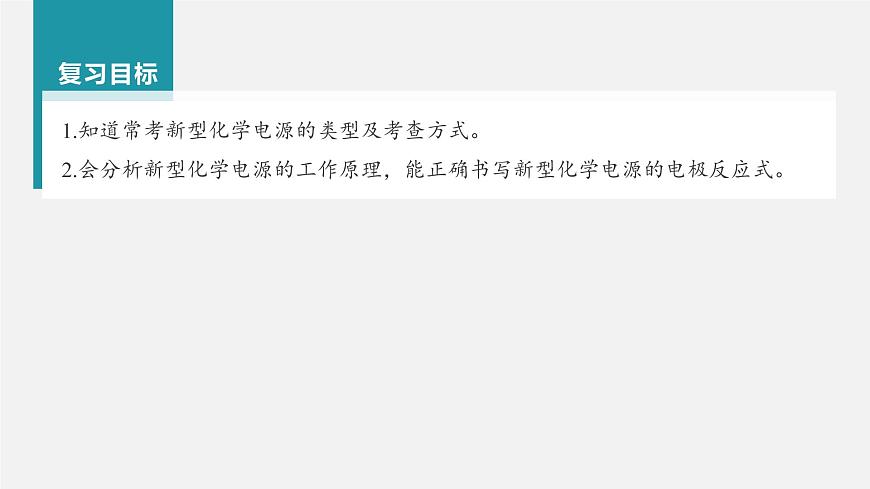

1.知道?？夹滦突瘜W(xué)電源的類型及考查方式。2.會分析新型化學電源的工作原理，能正確書寫新型化學電源的電極反應式。

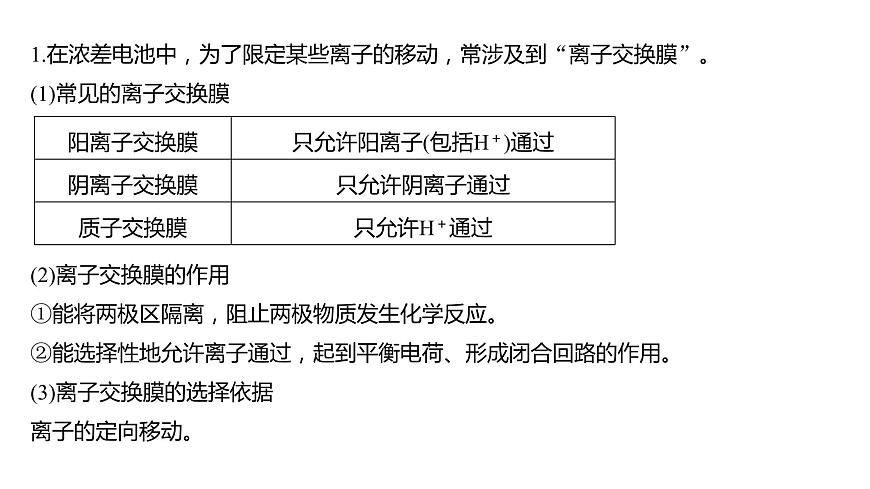

1.在濃差電池中，為了限定某些離子的移動，常涉及到“離子交換膜”。(1)常見的離子交換膜
(2)離子交換膜的作用①能將兩極區隔離，阻止兩極物質發生化學反應。②能選擇性地允許離子通過，起到平衡電荷、形成閉合回路的作用。(3)離子交換膜的選擇依據離子的定向移動。

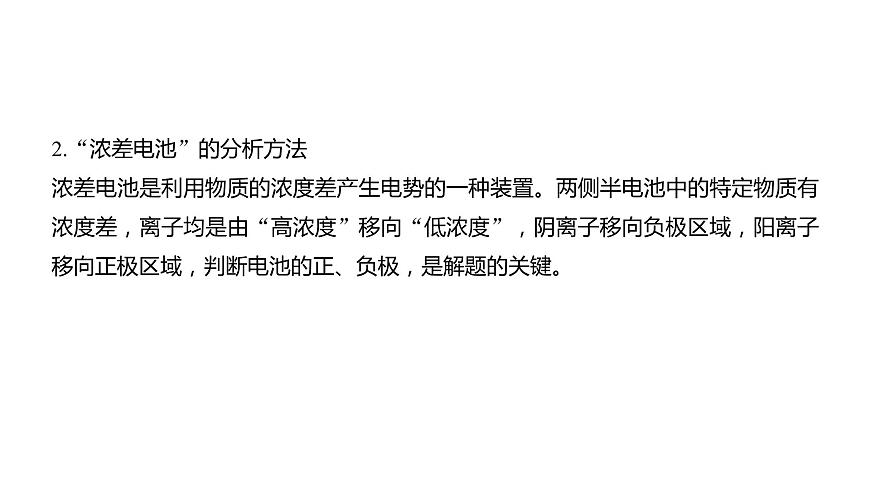

2.“濃差電池”的分析方法濃差電池是利用物質的濃度差產生電勢的一種裝置。兩側半電池中的特定物質有濃度差，離子均是由“高濃度”移向“低濃度”，陰離子移向負極區域，陽離子移向正極區域，判斷電池的正、負極，是解題的關鍵。

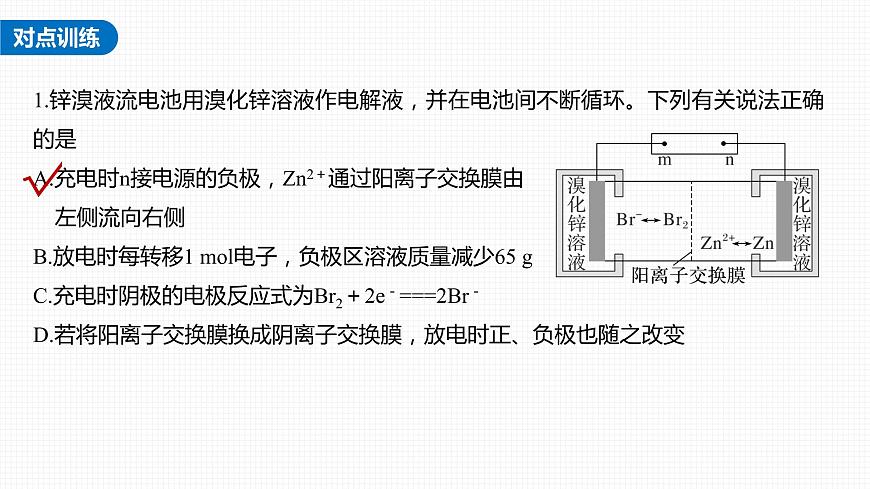

1.鋅溴液流電池用溴化鋅溶液作電解液，并在電池間不斷循環。下列有關說法正確的是A.充電時n接電源的負極，Zn2＋通過陽離子交換膜由 左側流向右側B.放電時每轉移1 ml電子，負極區溶液質量減少65 gC.充電時陰極的電極反應式為Br2＋2e－===2Br－D.若將陽離子交換膜換成陰離子交換膜，放電時正、負極也隨之改變

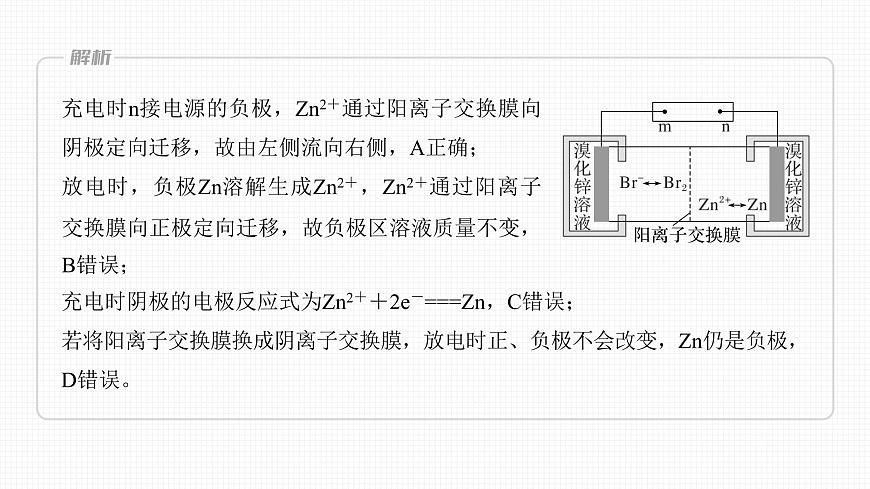

充電時n接電源的負極，Zn2＋通過陽離子交換膜向陰極定向遷移，故由左側流向右側，A正確；放電時，負極Zn溶解生成Zn2＋，Zn2＋通過陽離子交換膜向正極定向遷移，故負極區溶液質量不變，B錯誤；
充電時陰極的電極反應式為Zn2＋＋2e－===Zn，C錯誤；若將陽離子交換膜換成陰離子交換膜，放電時正、負極不會改變，Zn仍是負極，D錯誤。
2.由相同金屬電極及其不同濃度的鹽溶液組成的電池，稱濃差電池，電子由溶液濃度較小的一極經外電路流向濃度較大的一極。如圖所示裝置中，X電極與Y電極初始質量相等。進行實驗時，先閉合K2，斷開K1，一段時間后，再斷開K2，閉合K1，即可形成濃差電池，電流表指針偏轉。下列不正確的是A.充電前，該電池兩電極存在電勢差B.放電時，右池中的 通過離子交換膜移向左池C.充電時，當外電路通過0.1 ml電子時，兩電極的 質量差為21.6 gD.放電時，電極Y為電池的正極
充電前，左右兩池濃度相同，該電池兩電極不存在電勢差，故A錯誤；放電時，電子由溶液濃度較小的一極流向濃度較大的一極，則X是負極、Y是正極，右池中的 通過離子交換膜移向左池，故B正確；
充電時，當外電路通過0.1 ml電子時，X電極生成0.1 ml Ag，Y電極消耗0.1 ml Ag，所以兩電極的質量差為21.6 g，故C正確；電子由溶液濃度較小的一極經外電路流向濃度較大的一極，充電后左池濃度小于右池，所以放電時，電極Y為電池的正極，故D正確。
根據物質轉化中，元素化合價的變化或離子的移動(陽離子移向正極區域，陰離子移向負極區域)，判斷電池的正、負極，是分析該電池的關鍵。
3.(2019·全國卷Ⅰ，12)利用生物燃料電池原理研究室溫下氨的合成，電池工作時MV2＋/MV＋在電極與酶之間傳遞電子，示意圖如圖所示。下列說法錯誤的是
A.相比現有工業合成氨，該方法條件溫和，同時還可提供電能B.陰極區，在氫化酶作用下發生反應：H2＋2MV2＋===2H＋＋2MV＋C.正極區，固氮酶為催化劑，N2發生還原反應生成NH3D.電池工作時質子通過交換膜由負極區向正極區移動
由題圖和題意知，電池總反應是3H2＋N2===2NH3。該合成氨反應在常溫下進行，并形成原電池產生電能，反應不需要高溫、高壓和催化劑，A項正確；
觀察題圖知，左邊電極發生氧化反應：MV＋－e－===MV2＋，為負極，不是陰極，B項錯誤；正極區N2在固氮酶作用下發生還原反應生成NH3，C項正確；電池工作時，H＋通過交換膜，由左側(負極區)向右側(正極區)遷移，D項正確。
4.我國科學家在天然氣脫硫研究方面取得了新進展，利用如圖裝置可發生反應：H2S＋O2===H2O2＋S↓，已知甲池中發生的反應為下列說法不正確的是A.甲池中碳棒上發生的電極反應式為AQ＋2H＋ ＋2e－===H2AQB.乙池溶液中發生的反應為H2S＋ ===3I－＋S↓ ＋2H＋C.該裝置將電能轉化為光能D.H＋從乙池移向甲池
根據題圖中的電子流向可判斷出甲池中碳棒是正極，該電極上發生得電子的還原反應，即AQ＋2H＋＋2e－===H2AQ，A正確；
根據題圖中信息可知該裝置將光能轉化為電能，C錯誤；該裝置是原電池裝置，陽離子移向正極，
甲池中碳棒是正極，所以H＋從乙池移向甲池，D正確。
1.鋰電池鋰電池是一類由金屬鋰或鋰合金為負極材料、使用非水電解質溶液的電池。鋰電池的負極材料是金屬鋰或鋰合金，工作時金屬鋰失去電子被氧化為Li＋，負極反應均為Li－e－===Li＋，負極生成的Li＋經過電解質定向移動到正極。2.鋰離子二次電池(1)鋰離子電池基于電化學“嵌入/脫嵌”反應原理，替代了傳統的“氧化—還原”理念；在兩極形成的電壓降的驅動下，Li＋可以從電極材料提供的“空間”中“嵌入”或“脫嵌”。(2)鋰離子電池充電時陰極反應式一般為6C＋xLi＋＋xe－===LixC6；放電時負極反應是充電時陰極反應的逆過程：LixC6－xe－===6C＋xLi＋。(3)鋰離子電池的正極材料一般為含Li＋的化合物，目前已商業化的正極材料有LiFePO4、LiCO2、LiMn2O4等。
5.鋰—液態多硫電池具有能量密度高、儲能成本低等優點，以熔融金屬鋰、熔融硫和多硫化鋰[Li2Sx(2≤x≤8)]分別作兩個電極的反應物，固體Al2O3陶瓷(可傳導Li＋)為電解質，其反應原理如圖所示。下列說法錯誤的是A.該電池比鈉—液態多硫電池的比能量高B.放電時，內電路中Li＋的移動方向?yàn)閺腶到bC.Al2O3的作用是導電、隔離電極反應物D.充電時，外電路中通過0.2 ml電子，陽極區單質 硫的質量增加3.2 g
由圖分析知電極a為負極，電極b為正極，放電時，內電路中Li＋從電極a移向電極b，B正確；Al2O3為固體電解質，能導電，同時將兩極反應物隔開，C正確；
當外電路中通過0.2 ml e－時，陽極區生成0.1x ml硫，故陽極區生成硫的質量為3.2x g，D錯誤。
6.鋰離子電池充、放電電池總反應：LixC6＋Li1－xCO2 LiCO2＋C6，該電池充、放電的工作示意圖如圖。下列有關說法不正確的是A.該電池具有很高的比能量B.負極的反應式：LixC6－xe－===xLi＋＋C6C.放電時，Li＋從石墨晶體中脫出回到正極氧化物晶格中D.充電時，若轉移1 ml e－，石墨電極將增重7x g
鋰是摩爾質量最小的金屬元素，因此制成的電池具有很高的比能量，A正確；從圖示可知，放電時鋰離子從石墨晶格中脫出，通過電解質遷移到層狀正極表面后嵌入正極氧化物晶格中，C正確；
充電時，石墨(C6)電極嵌入Li＋變成LixC6，電極反應式為xLi＋＋C6＋xe－===LixC6，則石墨電極增重的質量就是Li＋的質量，若轉移1 ml e－，石墨電極將增多1 ml Li＋，即增重7 g，D錯誤。
微生物燃料電池是一種利用微生物將有機物中的化學能直接轉化成電能的裝置。其基本工作原理是：在負極室厭氧環境下，有機物在微生物作用下分解并釋放出電子和質子，電子依靠合適的電子傳遞介體在生物組分和負極之間進行有效傳遞，并通過外電路傳遞到正極形成電流，而質子通過質子交換膜傳遞到正極，氧化劑(一般為氧氣)在正極得到電子被還原與質子結合成水。
7.一種三室微生物燃料電池可用于污水凈化、海水淡化，其工作原理如圖所示，圖中有機廢水中的有機物可用C6H10O5表示。下列有關說法不正確的是A.Cl－由中間室移向左室B.X氣體為CO2C.處理后的含 廢水的pH降低D.電路中每通過4 ml電子，產生X氣體的 體積在標準狀況下為22.4 L
根據正極的電極反應式可知H＋參加反應導致溶液酸性減弱，溶液的pH增大，C項錯誤；根據負極上電極反應為C6H10O5－24e－＋7H2O===6CO2↑＋24H＋，可知電路中每通過4 ml電子，產生標準狀況下X氣體的體積為( ×6×22.4) L＝22.4 L，D項正確。
8.微生物燃料電池能將污水中的乙二胺(H2NCH2CH2NH2)氧化成環境友好的物質，示意圖如圖所示，a、b均為石墨電極。下列說法錯誤的是
A.a電極的電極反應為H2NCH2CH2NH2－16e－＋4H2O===2CO2↑＋N2↑＋16H＋B.電池工作時質子通過質子交換膜由負極區向正極區移動C.a電極上的電勢比b電極上的電勢低D.電池工作時b電極附近溶液的pH保持不變
原電池中，陽離子向正極移動，陰離子向負極移動，B正確；
a電極為負極，b電極為正極，故a電極上的電勢比b電極上的電勢低，C正確；電池工作時，氧氣在正極b上得電子發生還原反應，電極反應式為O2＋4e－＋4H＋===2H2O，H＋濃度減小，故b電極附近溶液的pH增大，D錯誤。
1.(2021·河北，9)K—O2電池結構如圖，a和b為兩個電極，其中之一為單質鉀片。關于該電池，下列說法錯誤的是A.隔膜允許K＋通過，不允許O2通過B.放電時，電流由b電極沿導線流向a電極；充電時， b電極為陽極C.產生1 Ah電量時，生成KO2的質量與消耗O2的質量比值約為2.22D.用此電池為鉛酸蓄電池充電，消耗3.9 g鉀時，鉛酸蓄電池消耗0.9 g水
金屬性強的鉀易與氧氣反應，為防止鉀與氧氣反應，電池所選擇隔膜應允許K＋通過，不允許O2通過，故A正確；
放電時，a為負極，b為正極，電流由b電極沿導線流向a電極，充電時，b電極應與直流電源的正極相連，作電解池的陽極，故B正確；生成1 ml超氧化鉀時，消耗1 ml氧氣，兩者的質量比為(1 ml×71 g·ml－1)∶(1 ml×32 g·ml－1)≈2.22∶1，故C正確；
鉛酸蓄電池充電時的總反應的化學方程式為2PbSO4＋2H2O===PbO2＋Pb＋2H2SO4，反應每消耗2 ml水時，轉移2 ml電子，由得失電子守恒可知，消耗3.9 g鉀時，鉛酸蓄電池消耗水的質量為 ×18 g·ml－1＝1.8 g，故D錯誤。
2.(2021·浙江6月選考，22)某全固態薄膜鋰離子電池截面結構如圖所示，電極A為非晶硅薄膜，充電時Li＋得電子成為Li嵌入該薄膜材料中；電極B為LiCO2薄膜；集流體起導電作用。下列說法不正確的是A.充電時，集流體A與外接電源的負極相連B.放電時，外電路通過a ml電子時，LiPON 薄膜電解質損失a ml Li＋C.放電時，電極B為正極，反應可表示為Li1－xCO2＋xLi＋＋xe－===LiCO2D.電池總反應可表示為LixSi＋Li1－xCO2 Si＋LiCO2
由圖可知，集流體A與電極A相連，充電時電極A作陰極，故充電時集流體A與外接電源的負極相連，A說法正確；
放電時，外電路通過a ml電子時，內電路中有a ml Li＋通過LiPON薄膜電解質從負極遷移到正極，但是LiPON薄膜電解質沒有損失Li＋，B說法不正確；放電時，電極B為正極，發生還原反應，反應可表示為Li1－xCO2＋xLi＋＋xe－===LiCO2，C說法正確；
電池放電時，嵌入在非晶硅薄膜中的鋰失去電子轉化為Li＋，正極上Li1－xCO2得到電子和Li＋轉化為LiCO2，故電池總反應可表示為LixSi＋Li1－xCO2 Si＋LiCO2，D說法正確。
3.(2020·山東，10)微生物脫鹽電池是一種高效、經濟的能源裝置，利用微生物處理有機廢水獲得電能，同時可實現海水淡化。現以NaCl溶液模擬海水，采用惰性電極，用如圖裝置處理有機廢水(以含CH3COO－的溶液為例)。下列說法錯誤的是A.負極反應為CH3COO－＋2H2O－8e－===2CO2↑＋7H＋B.隔膜1為陽離子交換膜，隔膜2為陰離子交換膜C.當電路中轉移1 ml電子時，模擬海水理論上除鹽58.5 gD.電池工作一段時間后，正、負極產生氣體的物質的量之 比為2∶1
隔膜1為陰離子交換膜，隔膜2為陽離子交換膜，才能使模擬海水中的氯離子移向負極，鈉離子移向正極，達到海水淡化的目的，B項錯誤；電路中有1 ml電子通過，則電解質溶液中有1 ml鈉離子移向正極，1 ml氯離子移向負極，C項正確；
負極產生CO2：CH3COO－＋2H2O－8e－===2CO2↑＋7H＋，正極產生H2：2H＋＋2e－===H2↑，根據電荷守恒，正、負極產生氣體的物質的量之比為2∶1，D項正確。
1.科學家設計出質子膜H2S燃料電池，實現了利用H2S廢氣資源回收能量并得到單質硫。質子膜H2S燃料電池的結構示意圖如圖所示。下列說法錯誤的是A.電極a為電池的負極B.電極b上發生的電極反應：O2＋4H＋＋4e－===2H2OC.電路中每通過4 ml電子，在正極消耗44.8 L H2SD.每17 g H2S參與反應，有1 ml H＋經質子膜進入正極區
根據題意可知，該電池為燃料電池，根據燃料電池的特點，通氧氣的一極為正極，故電極b為正極，電極a為負極，A項正確；從裝置圖可以看出，電池總反應為2H2S＋O2===S2＋2H2O，電路中每通過4 ml電子，負極應該有2 ml H2S反應，并且
題目中沒有給出氣體所處的狀況，所以不一定是44.8 L，故C錯誤；17 g H2S即0.5 ml，參與反應會轉移1 ml電子，可知有1 ml H＋經質子膜進入正極區，故D正確。
2.鋰—銅空氣燃料電池容量高、成本低，具有廣闊的發展前景。該電池通過一種復雜的銅腐蝕“現象”產生電能，其中放電過程為2Li＋Cu2O＋H2O===2Cu＋2Li＋＋2OH－，下列說法錯誤的是A.放電時，Li＋透過固體電解質向Cu極移動B.放電時，正極的電極反應式為O2＋2H2O＋4e－===4OH－C.通空氣時，銅被腐蝕，表面產生Cu2OD.整個反應過程中，氧化劑為O2
因?yàn)樵姵胤烹姇r(shí)，陽離子移向正極，所以Li＋透過固體電解質向Cu極移動，A正確；由總反應方程式可知Cu2O中Cu元素化合價降低，被還原，正極反應式應為Cu2O＋H2O＋2e－===2Cu＋2OH－，B錯誤；
Cu先與O2反應生成Cu2O，放電時Cu2O重新生成Cu，則整個反應過程中，Cu相當于催化劑，O2為氧化劑，D正確。
3.某柔性屏手機的柔性電池以碳納米管作電極材料，以吸收ZnSO4溶液的有機高聚物作固態電解質，其電池總反應為
其電池結構如圖1所示，圖2是有機高聚物的結構片段。
下列說法不正確的是A.碳納米管具有導電性，可用作電極材料B.放電時，電池的正極反應式為MnO2＋e－＋H＋===MnOOHC.充電時，Zn2＋移向鋅膜D.合成有機高聚物的單體是CH2==
A項，該電池以碳納米管作電極材料，可知碳納米管具有導電性，正確；B項，原電池正極發生還原反應，根據放電時的總反應式，放電時MnO2得電子發生還原反應，所以電池的正極反應式為MnO2＋e－＋H2O===MnOOH＋OH－，錯誤；C項，充電時該裝置為電解池，陽離子移向陰極，充電時鋅膜充當陰極，所以Zn2＋移向鋅膜，正確；
D項，根據高聚物的結構單元，該高聚物為加聚產物，合成有機高聚物的單體是CH2== ，正確。
4.某污水處理廠利用微生物電池將鍍鉻廢水中的 催化還原，其工作原理如圖所示。下列說法不正確的是
A項，電子由負極流向正極，正確；C項，由a極反應式知生成H＋，故c(H＋)增大，pH減小，錯誤；
5.(2021·湖南，10)鋅/溴液流電池是一種先進的水溶液電解質電池，廣泛應用于再生能源儲能和智能電網的備用電源等。三單體串聯鋅/溴液流電池工作原理如圖所示：下列說法錯誤的是A.放電時，N極為正極B.放電時，左側貯液器中ZnBr2的濃度不斷減小C.充電時，M極的電極反應式為Zn2＋＋2e－===ZnD.隔膜允許陽離子通過，也允許陰離子通過
由題意分析可知，放電時，N極為正極，故A正確；放電或充電時，左側貯液器和右側貯液器中溴化鋅的濃度維持不變，故B錯誤；充電時，M極與直流電源的負極相連，作電解池的陰極，鋅離子在陰極上得到電子
發生還原反應生成鋅，電極反應式為Zn2＋＋2e－===Zn，故C正確；放電或充電時，交換膜允許鋅離子和溴離子通過，維持兩側溴化鋅溶液的濃度保持不變，故D正確。
6.全固態鋰硫電池能量密度高、成本低，其工作原理如圖所示，其中電極a常用摻有石墨烯的S8材料，電池反應為16Li＋xS8===8Li2Sx(2≤x≤8)。下列說法錯誤的是
A.電池工作時，正極可發生反應：2Li2S6＋2Li＋＋2e－===3Li2S4B.電池工作時，外電路中流過0.02 ml電子，負極材料減重0.14 gC.石墨烯的作用主要是提高電極a的導電性D.電池充電時間越長，電池中Li2S2的量越多
A項，原電池電解質中陽離子移向正極，根據全固態鋰硫電池工作原理圖示中Li＋移動方向可知，電極a為正極，正極發生還原反應，由總反應可知正極依次發生S8→Li2S8→Li2S6→Li2S4→Li2S2的還原反應，正確；
B項，電池工作時負極反應為Li－e－===Li＋，當外電路中流過0.02 ml電子時，負極消耗的Li的物質的量為0.02 ml，其質量為0.14 g，正確；C項，石墨烯具有良好的導電性，故可以提高電極a的導電能力，正確；D項，電池充電時為電解池，此時電解總反應為8Li2Sx 16Li＋xS8(2≤x≤8)，故Li2S2的量會越來越少直至充滿電，錯誤。
7.磷酸鐵鋰電池放電時正極的反應式為FePO4＋Li＋＋e－===LiFePO4。該電池放電時的工作原理如圖所示。下列敘述正確的是A.放電時，Li＋通過隔膜移向正極B.放電時，電子由銅箔經溶液流向鋁箔C.放電時，負極發生的電極反應：Cu－2e－===Cu2＋D.該電池放電過程中C、Fe、P元素化合價均發生變化
電子不能在溶液中遷移，故B錯誤；根據鋰離子流向可知左側為負極，根據圖示可知放電時左側電極有鋰離子生成，所以負極反應為LixC6－xe－===xLi＋＋6C，故C錯誤；放電過程中C和P的化合價均沒有發生變化，故D錯誤。
8.直接煤—空氣燃料電池原理如圖所示，下列說法錯誤的是
A.隨著反應的進行，氧化物電解質的量不斷減少B.負極的電極反應式為C＋ －4e－===3CO2↑C.電極X為負極，O2－向X極遷移D.直接煤—空氣燃料電池的能量效率比煤燃燒發電的能量效率高
A項，由題圖可知，電極X反應消耗O2－，電極Y上O2得電子生成O2－不斷補充，氧化物電解質的量不會減少，錯誤；D項，該燃料電池是把化學能直接轉化為電能，而煤燃燒發電是把化學能轉化為熱能，再轉化為電能，正確。
9.(2020·全國卷Ⅲ，12)一種高性能的堿性硼化釩(VB2)—空氣電池如圖所示，其中在VB2電極發生反應：該電池工作時，下列說法錯誤的是A.負載通過0.04 ml電子時，有0.224 L(標準狀況) O2參與反應B.正極區溶液的pH降低、負極區溶液的pH升高C.電池總反應為4VB2＋11O2＋20OH－＋6H2O===D.電流由復合碳電極經負載、VB2電極、KOH溶液回到復合碳電極
負載通過0.04 ml電子時，有0.01 ml氧氣參與反應，即標準狀況下有0.224 L氧氣參與反應，A正確；負極區消耗OH－，溶液的pH降低，正極區生成OH－，溶液的pH升高，B錯誤。
10.中科院董紹俊課題組將二氧化錳和生物質置于一個由濾紙制成的折紙通道內形成電池，如圖所示，該電池可將可樂(pH＝2.5)中的葡萄糖作為燃料獲得能量。下列說法正確的是A.a極為正極B.隨著反應不斷進行，負極區的pH不斷增大C.b極的電極反應式為MnO2＋2H2O＋2e－===Mn2＋＋4OH－D.若消耗0.01 ml葡萄糖，電路中轉移0.02 ml電子
由圖示知，a極上C6H12O6轉化成C6H10O6，碳元素化合價升高，發生氧化反應，b極上二氧化錳發生還原反應生成＋2價錳，a極為負極，b極為正極，A項錯誤；依題意知，負極的電極反應式為C6H12O6－2e－===C6H10O6＋2H＋，負極區的pH不斷減小，B項錯誤；
由于該電池為酸性環境，b極的電極反應式為MnO2＋4H＋＋2e－===Mn2＋＋2H2O，C項錯誤。
11.我國科學家研制了一種新型的高比能量鋅—碘溴液流電池，其工作原理如圖所示，圖中貯液器可儲存電解質溶液，提高電池的容量。下列敘述不正確的是A.放電時，a電極的反應為I2Br－＋2e－===2I－＋Br－B.放電時，溶液中離子的數目減少C.充電時，b電極每增重0.65 g，溶液中有0.02 ml I－ 被氧化D.充電時，a電極接外電源正極
根據電池的工作原理示意圖可知，放電時，a電極上I2Br－轉化為Br－和I－，電極反應為I2Br－＋2e－===2I－＋Br－，A項正確；放電時，正極區I2Br－轉化為Br－和I－，負極區Zn轉化為Zn2＋，溶液中離子的數目增多，B項錯誤；
充電時，b電極發生反應Zn2＋＋2e－===Zn，b電極增重0.65 g時，轉移0.02 ml e－，根據各電極上轉移電子數相同，則有0.02 ml I－被氧化，C項正確；放電時，a電極為正極，充電時，a電極為陽極，接外電源正極，D項正確。
12.(1)將燃煤產生的二氧化碳回收利用，可達到低碳排放的目的。下圖是通過人工光合作用，以CO2和H2O為原料制備HCOOH和O2的原理示意圖。①電極b為____極。
②電極b上的電極反應為____________________________。
CO2＋2e－＋2H＋===HCOOH
從圖示可以看出，右側通入的CO2轉變成HCOOH，C元素被還原，電極b為正極，電極反應式為CO2＋2e－＋2H＋===HCOOH。
(2)濃差電池中的電動勢是由于電池中存在濃度差而產生的。某濃差電池的原理如圖所示，該電池從濃縮海水中提取LiCl的同時又獲得了電能。
①X為_____極，Y極的電極反應式為____________________。②Y極生成1 ml Cl2時，____ ml Li＋移向____(填“X”或“Y”)極。
2Cl－－2e－===Cl2↑
根據裝置可知生成H2的電極為正極，生成Cl2的電極為負極。
(3)微生物燃料電池是一種利用微生物將化學能直接轉化成電能的裝置。已知某種甲醇微生物燃料電池中，電解質溶液為酸性，示意圖如右：①該電池中外電路電子的流動方向?yàn)開________(填“從A到B”或“從B到A”)。
甲醇失去電子，作為電池的負極，所以該電池外電路電子的流動方向?yàn)閺腁到B。
②A電極附近甲醇發生的電極反應為__________________________________。
CH3OH＋H2O－6e－===6H＋＋CO2↑
CH3OH失電子生成CO2和H＋，根據化合價變化和元素守恒可得電極反應式：CH3OH＋H2O－6e－===6H＋＋CO2↑。
13.[2021·河北1月選考模擬，18(1)(2)(3)(4)(5)]我國科學家最近發明了一種Zn－PbO2電池，電解質為K2SO4、H2SO4和KOH，由a和b兩種離子交換膜隔開，形成A、B、C三個電解質溶液區域，結構示意圖如右：
回答下列問題：(1)電池中，Zn為_____極，B區域的電解質為________(填“K2SO4”“H2SO4”或“KOH”)。
鋅是活潑金屬，Zn電極為負極；由圖示可知A區域電解質為KOH，C區域電解質為H2SO4，則在B區域電解質為K2SO4。
(2)電池反應的離子方程式為___________________________________________。
(3)陽離子交換膜為圖中的_____膜(填“a”或“b”)。
A區域是KOH溶液，OH－發生反應變?yōu)? ，為了維持溶液呈電中性， K＋應通過交換膜進入B區域，因此a膜為陽離子交換膜。
(4)此電池中，消耗6.5 g Zn，理論上可產生的容量(電量)為________毫安(mAh)(1 ml電子的電量為1F，F(xiàn)＝96 500 C·ml－1，結果保留整數)。
