高考物理一輪復習課件第十單元恒定電流第1講電阻定律閉合電路的歐姆定律 (含解析)

這是一份高考物理一輪復習課件第十單元恒定電流第1講電阻定律閉合電路的歐姆定律 (含解析)，共60頁。PPT課件主要包含了第1講，電路的基本概念和規律，閉合電路歐姆定律，非理想電表問題，含容電路的分析，電路的動態分析問題，電路中的圖象問題，閉合電路的五類圖象，電路故障問題，1故障的特點等內容，歡迎下載使用。

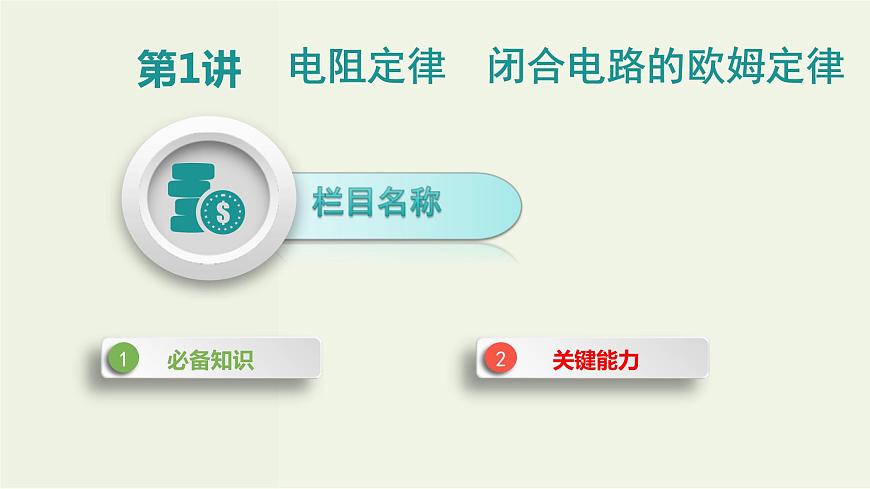

電阻定律　閉合電路的歐姆定律

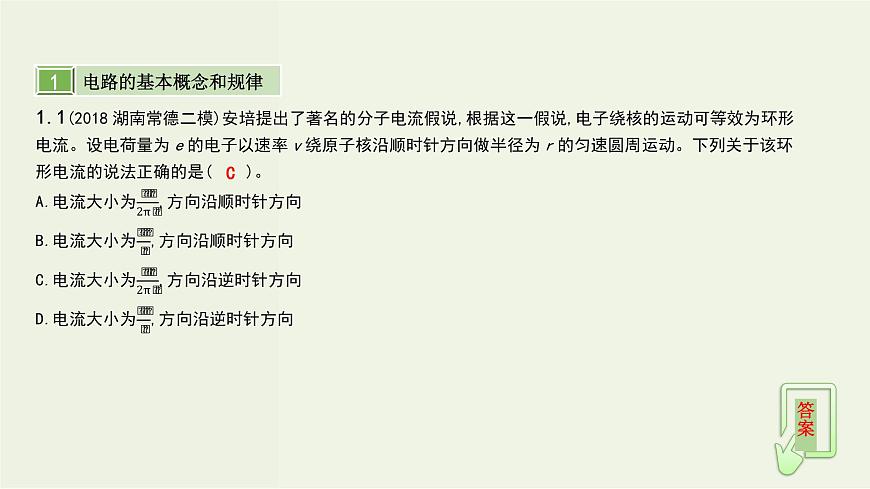

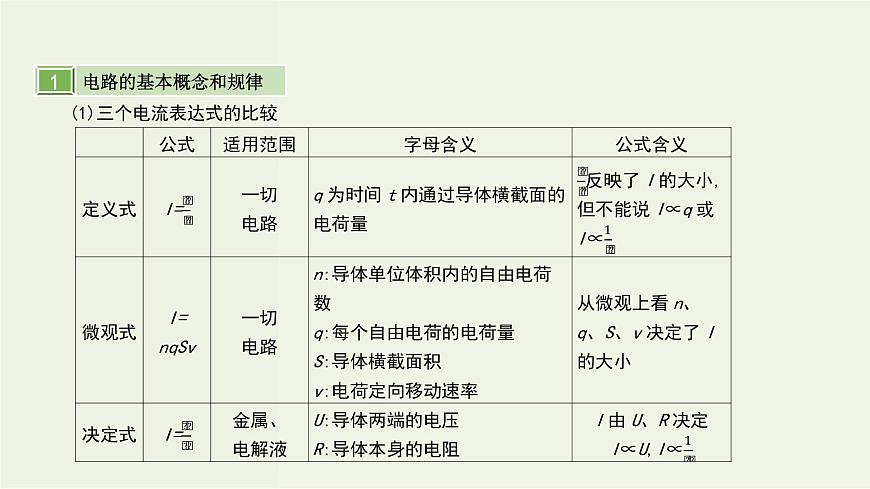

(1)三個電流表達式的比較

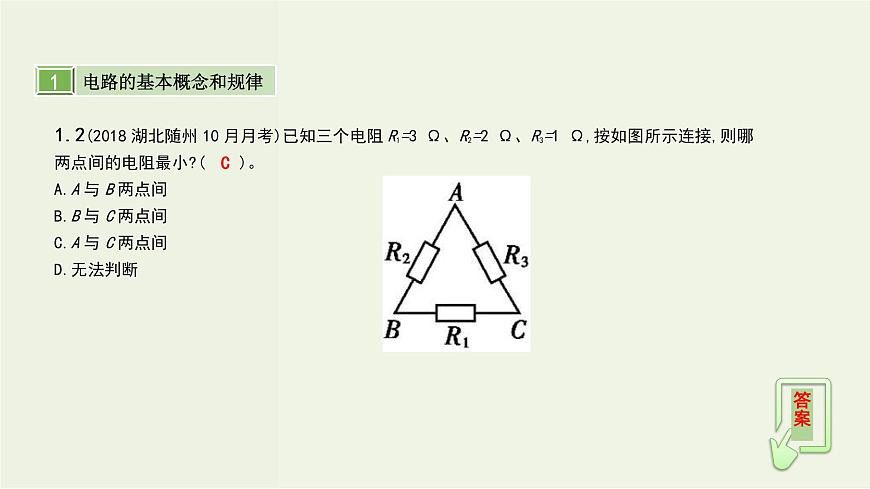

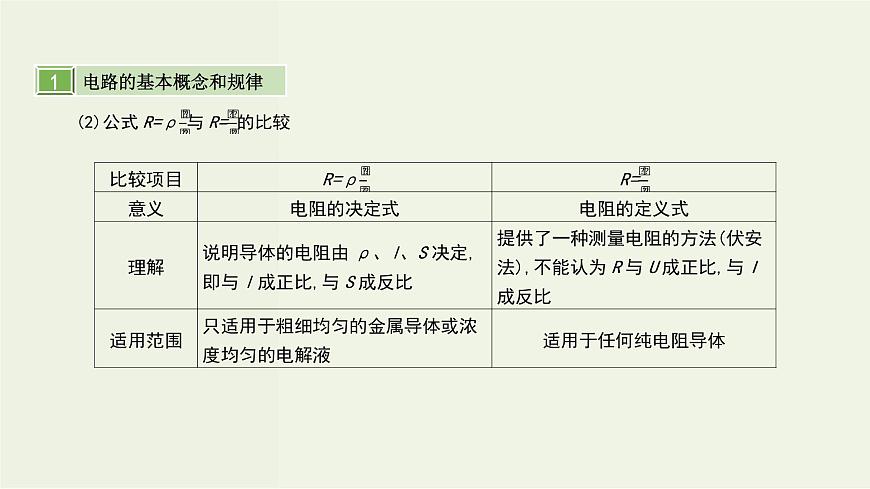

(3)電阻的串聯、并聯

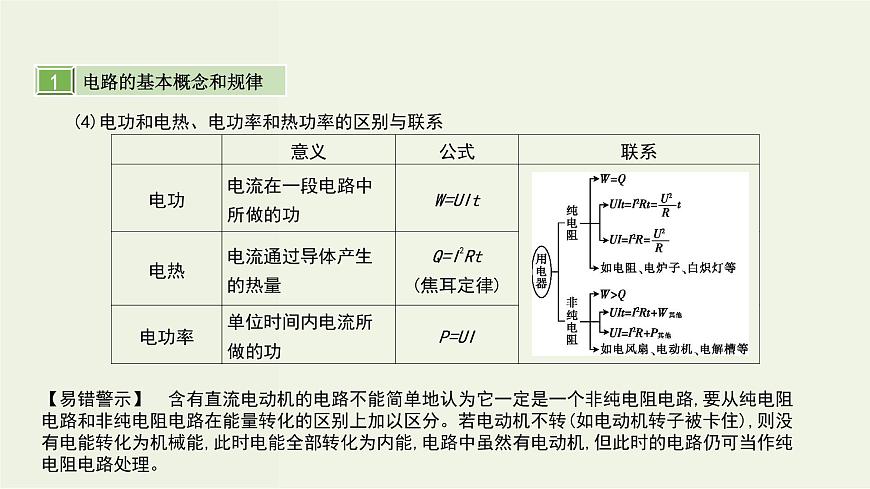

(4)電功和電熱、電功率和熱功率的區別與聯系
【易錯警示】　含有直流電動機的電路不能簡單地認為它一定是一個非純電阻電路,要從純電阻電路和非純電阻電路在能量轉化的區別上加以區分。若電動機不轉(如電動機轉子被卡住),則沒有電能轉化為機械能,此時電能全部轉化為內能,電路中雖然有電動機,但此時的電路仍可當作純電阻電路處理。
【易錯警示】　電源輸出功率與電源效率的區別,當輸出功率增大時,效率不一定增大,當R=r時,電源有最大輸出功率,而效率僅為50%。
電阻的伏安特性曲線與電源的伏安特性曲線的比較
甲　　　　　　　　　乙　
(1)電路的簡化不分析電容器的充、放電過程時,把電容器所處的支路視為斷路,簡化電路時可以去掉,求電荷量時再在相應位置補上。(2)電路穩定時電容器的處理方法電容器所在的支路中沒有電流,同支路的電阻相當于導線,即電阻不降低電壓,是等勢體。電容器兩端的電壓等于與之并聯的支路兩端的電壓。(3)電容器所帶電荷量及其變化的計算①利用Q=CU計算電容器所帶的電荷量。②如果變化前后極板帶電的電性相同,那么通過所連導線的電荷量等于初、末狀態電容器所帶電荷量之差。③如果變化前后極板帶電的電性相反,那么通過所連導線的電荷量等于初、末狀態電容器所帶電荷量之和。(4)分析含容電路的注意事項①如果電容器與電源并聯,且電路中有電流通過,則電容器兩端的電壓不是電源的電動勢E,而是路端電壓U。②在含電容器電路中,當電路發生變化時,除了要判斷和計算電容器兩端的電壓外,還必須判斷電容器極板上極性的變化,防止在出現電容器先放電后反向充電的情況時計算錯誤。
甲　　　 　　　　　　　乙
甲　　　　　　　　　　　乙
電路故障一般是短路或斷路。常見的情況有導線斷芯、燈泡斷絲、燈泡短路、電阻內部斷路、接觸不良等現象。
