高考物理三輪沖刺復習選擇題11電磁感應問題分析(含解析)

這是一份高考物理三輪沖刺復習選擇題11電磁感應問題分析(含解析)，共6頁。

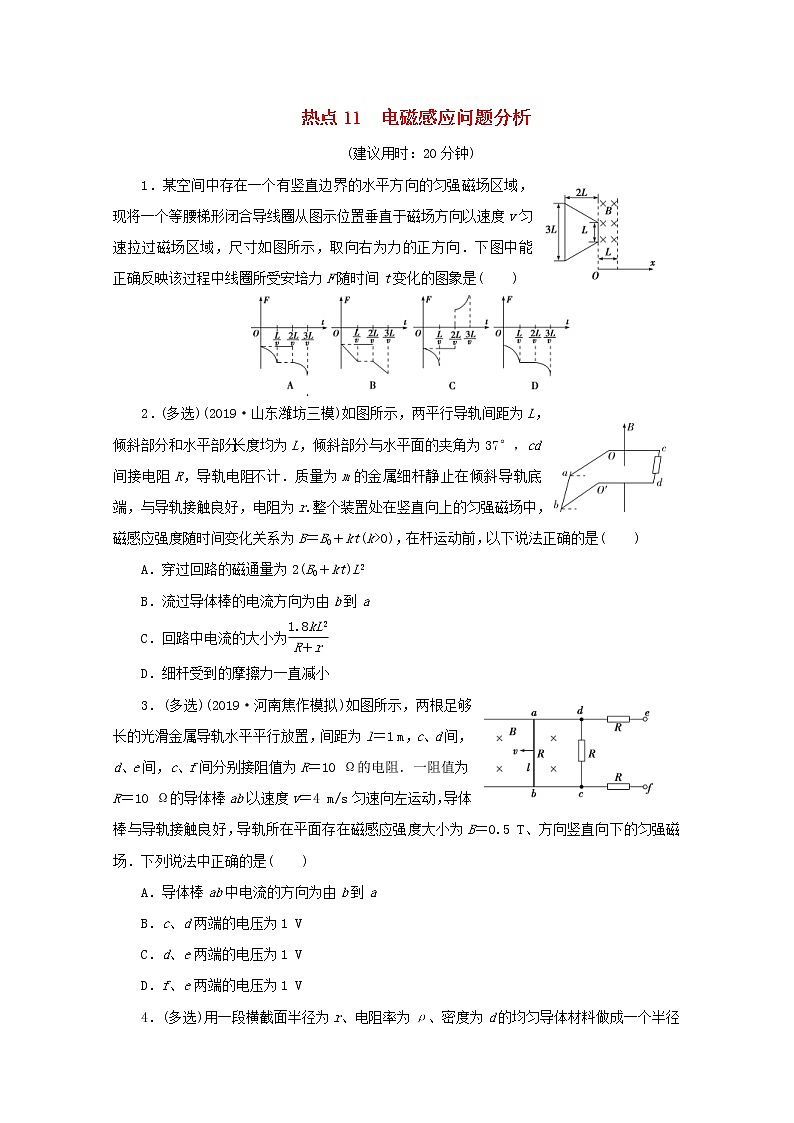

1．某空間中存在一個有豎直邊界的水平方向的勻強磁場區域，現將一個等腰梯形閉合導線圈從圖示位置垂直于磁場方向以速度v勻速拉過磁場區域，尺寸如圖所示，取向右為力的正方向．下圖中能正確反映該過程中線圈所受安培力F隨時間t變化的圖象是( )
2．(多選)(2019·山東濰坊三模)如圖所示，兩平行導軌間距為L(zhǎng)，傾斜部分和水平部分長度均為L(zhǎng)，傾斜部分與水平面的夾角為37°，cd間接電阻R，導軌電阻不計．質量為m的金屬細桿靜止在傾斜導軌底端，與導軌接觸良好，電阻為r.整個裝置處在豎直向上的勻強磁場中，磁感應強度隨時間變化關系為B＝B0＋kt(k>0)，在桿運動前，以下說法正確的是( )
A．穿過回路的磁通量為2(B0＋kt)L2
B．流過導體棒的電流方向?yàn)橛蒪到a
C．回路中電流的大小為eq \f(1.8kL2,R＋r)
D．細桿受到的摩擦力一直減小
3．(多選)(2019·河南焦作模擬)如圖所示，兩根足夠長的光滑金屬導軌水平平行放置，間距為l＝1 m，c、d間，d、e間，c、f間分別接阻值為R＝10 Ω的電阻．一阻值為R＝10 Ω的導體棒ab以速度v＝4 m/s勻速向左運動，導體棒與導軌接觸良好，導軌所在平面存在磁感應強度大小為B＝0.5 T、方向豎直向下的勻強磁場．下列說法中正確的是( )
A．導體棒ab中電流的方向?yàn)橛蒪到a
B．c、d兩端的電壓為1 V
C．d、e兩端的電壓為1 V
D．f、e兩端的電壓為1 V

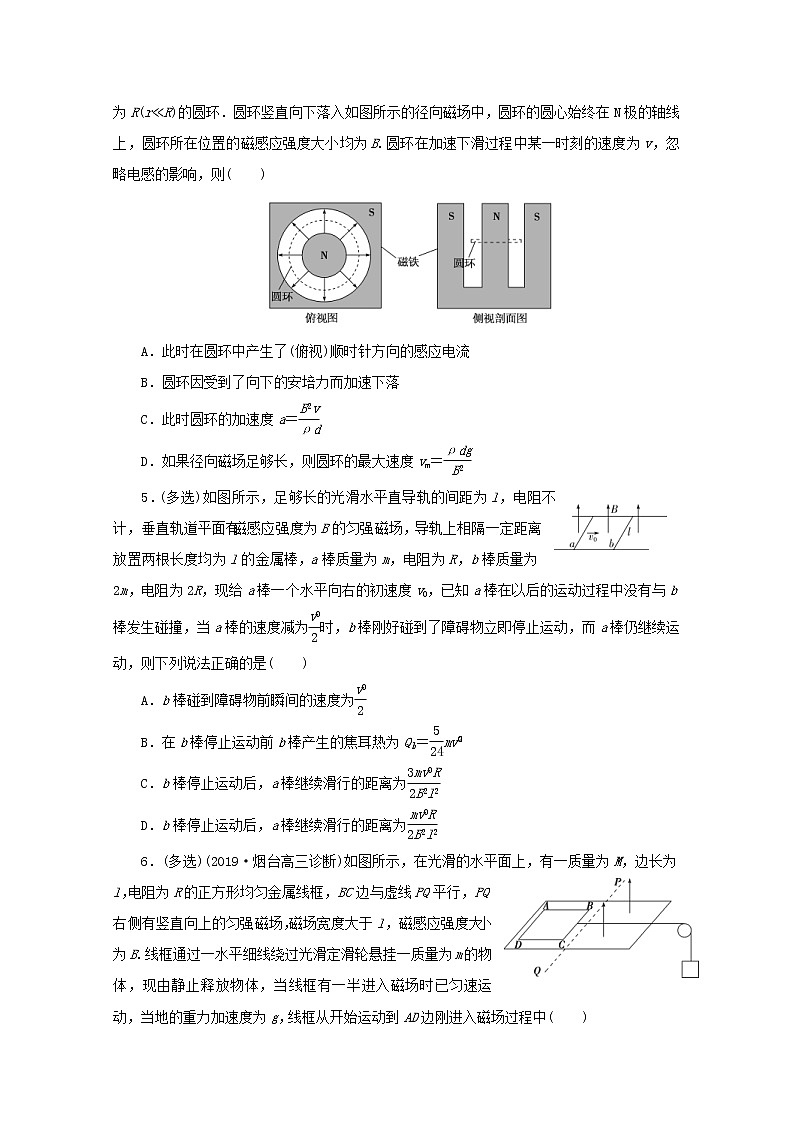

4．(多選)用一段橫截面半徑為r、電阻率為ρ、密度為d的均勻?qū)w材料做成一個半徑為R(r?R)的圓環．圓環豎直向下落入如圖所示的徑向磁場中，圓環的圓心始終在N極的軸線上，圓環所在位置的磁感應強度大小均為B.圓環在加速下滑過程中某一時刻的速度為v，忽略電感的影響，則( )
A．此時在圓環中產生了(俯視)順時針?lè)较虻母袘?yīng)電流
B．圓環因受到了向下的安培力而加速下落
C．此時圓環的加速度a＝eq \f(B2v,ρd)
D．如果徑向磁場足夠長，則圓環的最大速度vm＝eq \f(ρdg,B2)
5．(多選)如圖所示，足夠長的光滑水平直導軌的間距為l，電阻不計，垂直軌道平面有磁感應強度為B的勻強磁場，導軌上相隔一定距離放置兩根長度均為l的金屬棒，a棒質量為m，電阻為R，b棒質量為2m，電阻為2R，現給a棒一個水平向右的初速度v0，已知a棒在以后的運動過程中沒有與b棒發生碰撞，當a棒的速度減為eq \f(v0,2)時，b棒剛好碰到了障礙物立即停止運動，而a棒仍繼續運動，則下列說法正確的是( )
A．b棒碰到障礙物前瞬間的速度為eq \f(v0,2)
B．在b棒停止運動前b棒產生的焦耳熱為Qb＝eq \f(5,24)mveq \\al(2,0)
C．b棒停止運動后，a棒繼續滑行的距離為eq \f(3mv0R,2B2l2)
D．b棒停止運動后，a棒繼續滑行的距離為eq \f(mv0R,2B2l2)
6．(多選)(2019·煙臺高三診斷)如圖所示，在光滑的水平面上，有一質量為M，邊長為l，電阻為R的正方形均勻金屬線框，BC邊與虛線PQ平行，PQ右側有豎直向上的勻強磁場，磁場寬度大于l，磁感應強度大小為B.線框通過一水平細線繞過光滑定滑輪懸掛一質量為m的物體，現由靜止釋放物體，當線框有一半進入磁場時已勻速運動，當?shù)氐闹亓铀俣葹間，線框從開始運動到AD邊剛進入磁場過程中( )

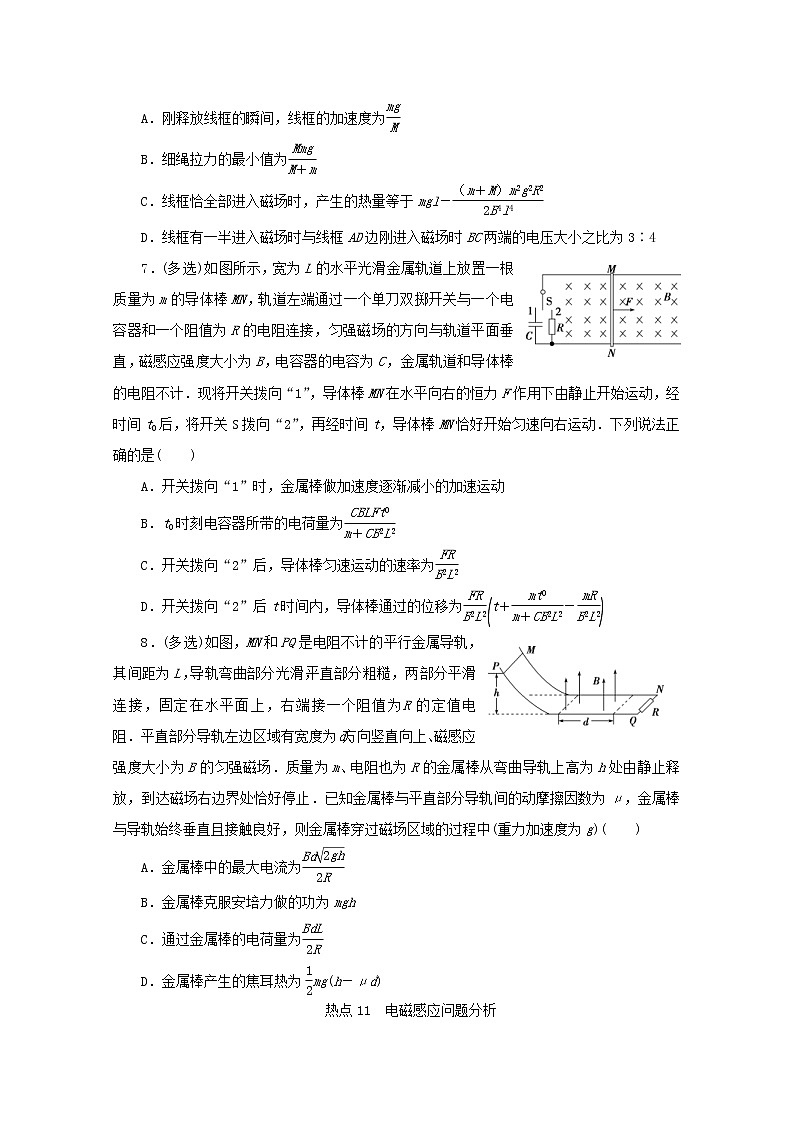

A．剛釋放線框的瞬間，線框的加速度為eq \f(mg,M)
B．細繩拉力的最小值為eq \f(Mmg,M＋m)
C．線框恰全部進入磁場時，產生的熱量等于mgl－eq \f(（m＋M）m2g2R2,2B4l4)
D．線框有一半進入磁場時與線框AD邊剛進入磁場時BC兩端的電壓大小之比為3∶4
7．(多選)如圖所示，寬為L(zhǎng)的水平光滑金屬軌道上放置一根質量為m的導體棒MN，軌道左端通過一個單刀雙擲開關與一個電容器和一個阻值為R的電阻連接，勻強磁場的方向與軌道平面垂直，磁感應強度大小為B，電容器的電容為C，金屬軌道和導體棒的電阻不計．現將開關撥向“1”，導體棒MN在水平向右的恒力F作用下由靜止開始運動，經時間t0后，將開關S撥向“2”，再經時間t，導體棒MN恰好開始勻速向右運動．下列說法正確的是( )
A．開關撥向“1”時，金屬棒做加速度逐漸減小的加速運動
B．t0時刻電容器所帶的電荷量為eq \f(CBLFt0,m＋CB2L2)
C．開關撥向“2”后，導體棒勻速運動的速率為eq \f(FR,B2L2)
D．開關撥向“2”后t時間內，導體棒通過的位移為eq \f(FR,B2L2)eq \b\lc\(\rc\)(\a\vs4\al\c1(t＋\f(mt0,m＋CB2L2)－\f(mR,B2L2)))
8．(多選)如圖，MN和PQ是電阻不計的平行金屬導軌，其間距為L(zhǎng)，導軌彎曲部分光滑，平直部分粗糙，兩部分平滑連接，固定在水平面上，右端接一個阻值為R的定值電阻．平直部分導軌左邊區域有寬度為d、方向豎直向上、磁感應強度大小為B的勻強磁場．質量為m、電阻也為R的金屬棒從彎曲導軌上高為h處由靜止釋放，到達磁場右邊界處恰好停止．已知金屬棒與平直部分導軌間的動摩擦因數為μ，金屬棒與導軌始終垂直且接觸良好，則金屬棒穿過磁場區域的過程中(重力加速度為g)( )
A．金屬棒中的最大電流為eq \f(Bd\r(2gh),2R)
B．金屬棒克服安培力做的功為mgh
C．通過金屬棒的電荷量為eq \f(BdL,2R)
D．金屬棒產生的焦耳熱為eq \f(1,2)mg(h－μd)
熱點11 電磁感應問題分析
1．解析：選A.設線圈的電阻為R，線圈切割磁感線的有效長度為l，則安培力的大小為F＝eq \f(B2l2v,R)，方向一直沿x軸負方向．在0～eq \f(L,v)這段時間內，有效長度l增大，所以F增大且F－t圖線的斜率的絕對值增大；在eq \f(L,v)～eq \f(2L,v)這段時間內，有效長度l＝L不變，所以F大小不變且t＝eq \f(L,v)時刻F突然變?。辉趀q \f(2L,v)～eq \f(3L,v)這段時間內，有效長度l增大，所以F增大且F－t圖線的斜率的絕對值增大．綜上所述，A項正確．
2．解析：選BC.由Φ＝BS效＝(B0＋kt)·(L2＋L2cs 37°)＝1.8(B0＋kt)L2，故A錯誤；磁感應強度均勻增大，產生的感生電動勢，由法拉第電磁感應定律得E＝neq \f(ΔΦ,Δt)＝eq \f(ΔB,Δt)·S＝k·(L2＋L2cs 37°)＝1.8kL2，由閉合電路歐姆定律得I＝eq \f(E,R＋r)＝eq \f(1.8kL2,R＋r)，則C正確；由楞次定律可得感應電流的方向俯視為順時針?lè)较?，即電流方向?yàn)閺腷到a，B正確；因感應電流大小恒定，則細桿所受的安培力F＝BIL因B逐漸增大而增大，由左手定則知方向水平向右，對桿，由平衡知識可得mgsin θ＝f＋BILcs θ，則摩擦力先向上逐漸減小到零，后向下逐漸增大，D錯誤．
3．解析：選BD.由右手定則可知導體棒ab中電流的方向?yàn)橛蒩到b，A錯誤；感應電動勢E＝Blv＝0.5×1×4 V＝2 V，則c、d兩端的電壓Ucd＝eq \f(R,R＋R)E＝1 V，B正確；由于d、e，c、f間電阻中沒有電流流過，故Ude＝Ucf＝0，所以Ufe＝Ucd＝1 V，C錯誤，D正確．
4．解析：選AD.由右手定則可以判斷感應電流的方向?yàn)?俯視)順時針?lè)较?，選項A正確；由左手定則可以判斷，此時圓環受到的安培力向上，選項B錯誤；由牛頓第二定律可得加速度a＝eq \f(mg－BIL,m)＝g－eq \f(B2v,ρd)，選項C錯誤；當重力等于安培力時速度達到最大，可得vm＝eq \f(ρdg,B2)，選項D正確．
5．解析：選BC.設b棒碰到障礙物前瞬間的速度為v2，b棒碰到障礙物前兩棒組成的系統動量守恒，則mv0＝meq \f(v0,2)＋2mv2，解得v2＝eq \f(v0,4)，所以選項A錯誤；在b棒停止運動前，根據能量守恒定律可得a棒和b棒產生的總焦耳熱Q＝Qa＋Qb＝eq \f(1,2)mveq \\al(2,0)－eq \f(1,2)meq \b\lc\(\rc\)(\a\vs4\al\c1(\f(v0,2)))eq \s\up12(2)－eq \f(1,2)×2mveq \\al(2,2)＝eq \f(5,16)mveq \\al(2,0)，Qb＝2Qa，解得Qb＝eq \f(5,24)mveq \\al(2,0)，所以選項B正確；a棒單獨向右滑行的過程中，當其速度為v時，所受的安培力大小為F安＝BIl＝eq \f(B2l2,3R)v，根據動量定理有－F安Δt＝mΔv，所以有∑eq \b\lc\(\rc\)(\a\vs4\al\c1(－\f(B2l2,3R)v·Δt))＝∑(m·Δv)，可得eq \f(B2l2,3R)x＝meq \f(v0,2)，b棒停止運動后a棒繼續前進的距離x＝eq \f(3mv0R,2B2l2)，所以選項C正確，D錯誤．
6．解析：選BCD.剛釋放線框的瞬間，設繩子拉力為T(mén)，線框加速度為a.以m為研究對象，mg－T＝ma，T＝Ma，可得a＝eq \f(mg,M＋m)，T＝eq \f(Mmg,M＋m).進入磁場后加速度變小，故拉力變大，因此釋放瞬間細繩拉力最小值為T(mén)＝eq \f(Mmg,M＋m)；當全部進入磁場時，T＝mg，T＝FA，產生的電動勢為E＝Blv，電路中的電流I＝eq \f(E,R)，F(xiàn)A＝BIl，可得勻速時速度v＝eq \f(mgR,B2l2).由能量守恒定律，mgl＝eq \f(1,2)(M＋m)v2＋Q，可得產生的熱量Q＝mgl－eq \f(1,2)(M＋m)·eq \f(m2g2R2,B4l4)；線框有一半進入磁場時，BC兩端的電壓U＝eq \f(3,4)Blv，框AD邊剛進入磁場時，電路電流為零，BC兩端的電壓U＝Blv，兩次電壓大小之比為3∶4.綜上分析，B、C、D正確．
7．解析：選BCD.開關撥向“1”時，設在極短時間Δt內流過導體棒的電荷量為ΔQ，則電路中的瞬時電流為I＝eq \f(ΔQ,Δt)，電容器兩端的電壓U＝BLv，電荷量Q＝CU，則ΔQ＝CΔU＝CBLΔv，可得I＝CBLeq \f(Δv,Δt)＝CBLa；對導體棒，由牛頓第二定律得F－BIL＝ma，聯立得導體棒的瞬時加速度為a＝eq \f(F,m＋CB2L2)，由于加速度表達式中的各個物理量都不隨時間、位移變化，由此可知導體棒的加速度不變，即導體棒做勻加速直線運動，選項A錯誤．t0時刻導體棒MN的速度v＝at0，電容器兩極板間的電壓U＝BLv＝BLat0，電荷量Q＝CU，則Q＝eq \f(CBLFt0,m＋CB2L2)，選項B正確．由F安＝BIL，I＝eq \f(E,R)，E＝BLv，聯立解得F安＝eq \f(B2L2v,R)，開關撥向“2”后，導體棒勻速運動時，有F＝F安，解得v＝eq \f(FR,B2L2)，選項C正確．開關撥向“2”后t時間內，根據牛頓第二定律得F－F安＝F－eq \f(B2L2v,R)＝ma＝meq \f(Δv,Δt)，則FΔt－eq \f(B2L2v,R)Δt＝mΔv，得Ft－eq \f(B2L2x,R)＝meq \b\lc\(\rc\)(\a\vs4\al\c1(\f(FR,B2L2)－at0))，解得位移x＝eq \f(FR,B2L2)·eq \b\lc\(\rc\)(\a\vs4\al\c1(t＋\f(mt0,m＋CB2L2)－\f(mR,B2L2)))，選項D正確．
8．解析：選CD.由機械能守恒定律知，金屬棒沿光滑導軌下滑，mgh＝eq \f(1,2)mv2，解得金屬棒到達磁場左邊界時速度v＝eq \r(2gh)，金屬棒以初速度v進入磁場區域切割磁感線時產生的感應電動勢和感應電流最大，產生的最大感應電動勢為Em＝BLeq \r(2gh)，最大感應電流Im＝eq \f(Em,2R)＝eq \f(BL\r(2gh),2R)，選項A錯誤；由于金屬棒與平直部分導軌有摩擦，根據功能關系，金屬棒克服摩擦力做的功與克服安培力做的功的代數和等于mgh，選項B錯誤；由E＝eq \f(ΔΦ,Δt)，I＝eq \f(E,2R)，q＝IΔt，ΔΦ＝BLd，聯立解得通過金屬棒的電荷量q＝eq \f(BdL,2R)，選項C正確；設金屬棒產生的焦耳熱為Q，則電阻產生的焦耳熱也為Q，由能量守恒定律有，μmgd＋2Q＝mgh，解得Q＝eq \f(1,2)mg(h－μd)，選項D正確．
