【備戰2023高考】物理總復習——2.5《實驗三：驗證力的平行四邊形定則》練習（全國通用）

這是一份【備戰2023高考】物理總復習——2.5《實驗三：驗證力的平行四邊形定則》練習（全國通用），文件包含備戰2023高考物理總復習25《實驗三驗證力的平行四邊形定則》練習解析版全國通用docx、備戰2023高考物理總復習25《實驗三驗證力的平行四邊形定則》練習原卷版全國通用docx等2份試卷配套教學資源，其中試卷共42頁， 歡迎下載使用。

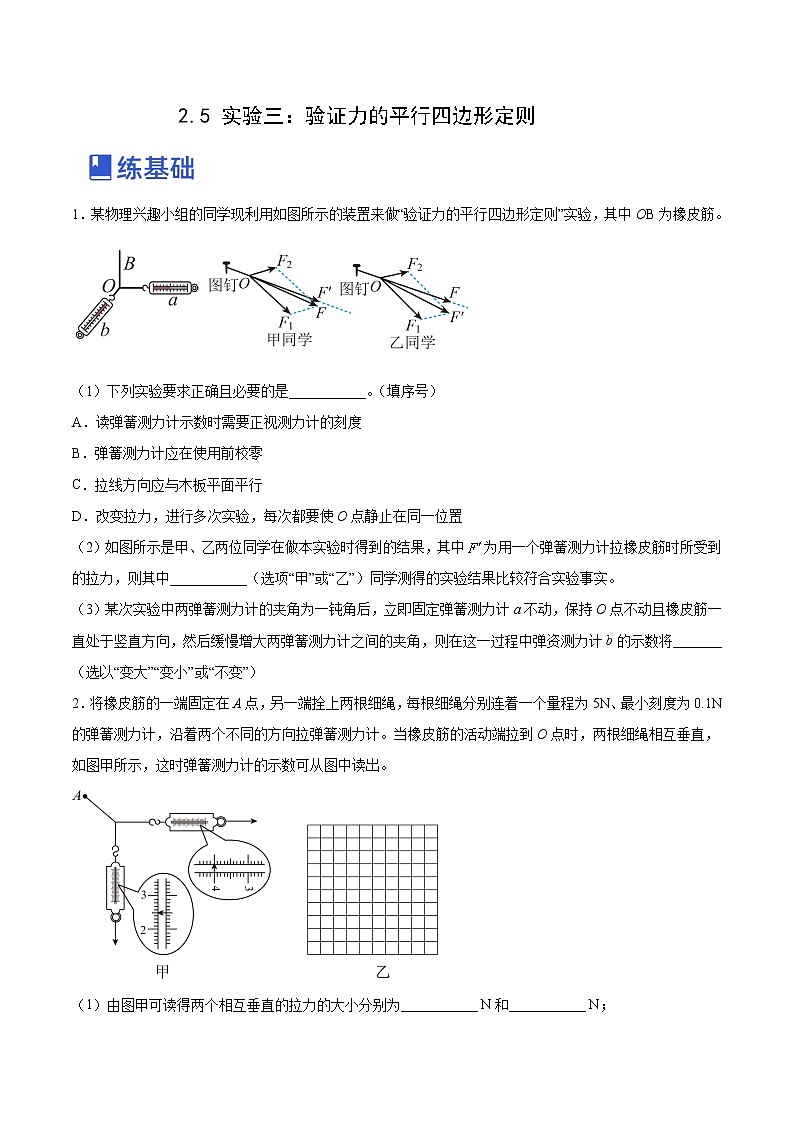

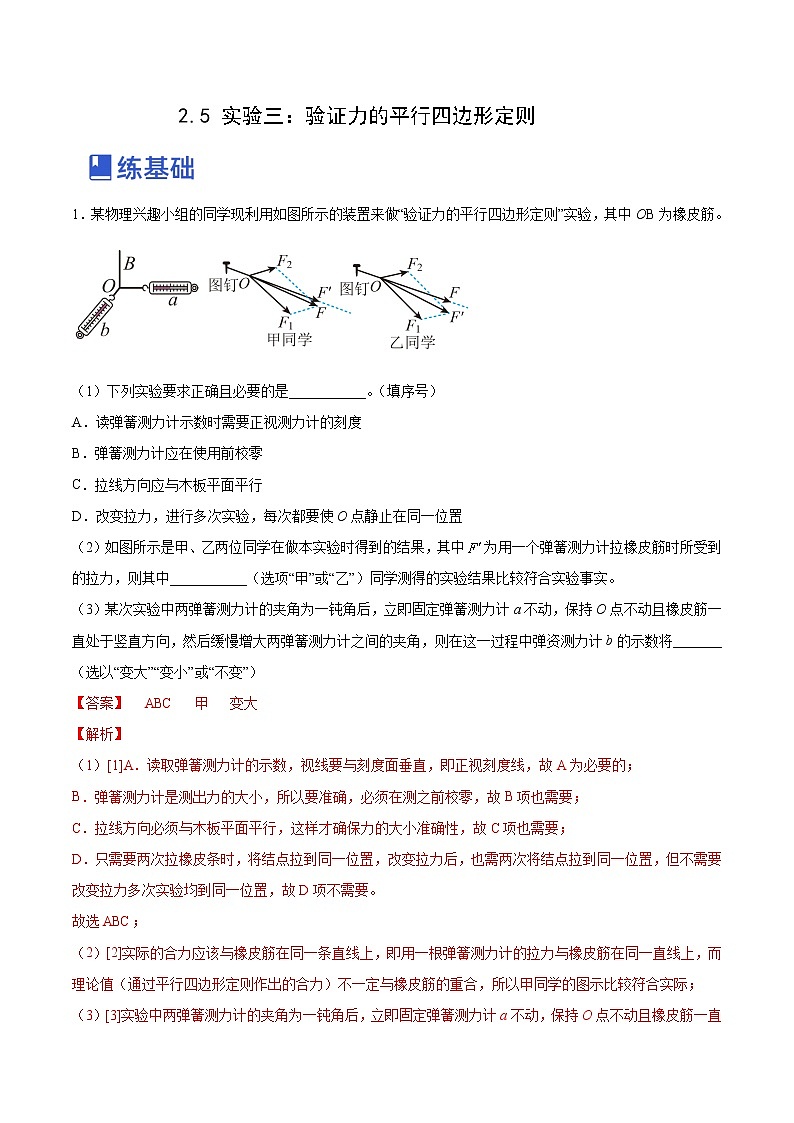

?2.5 實驗三：驗證力的平行四邊形定則

1．某物理興趣小組的同學現利用如圖所示的裝置來做“驗證力的平行四邊形定則”實驗，其中OB為橡皮筋。

（1）下列實驗要求正確且必要的是___________。（填序號）
A．讀彈簧測力計示數時需要正視測力計的刻度
B．彈簧測力計應在使用前校零
C．拉線方向應與木板平面平行
D．改變拉力，進行多次實驗，每次都要使O點靜止在同一位置
（2）如圖所示是甲、乙兩位同學在做本實驗時得到的結果，其中為用一個彈簧測力計拉橡皮筋時所受到的拉力，則其中___________（選項“甲”或“乙”）同學測得的實驗結果比較符合實驗事實。
（3）某次實驗中兩彈簧測力計的夾角為一鈍角后，立即固定彈簧測力計a不動，保持O點不動且橡皮筋一直處于豎直方向，然后緩慢增大兩彈簧測力計之間的夾角，則在這一過程中彈資測力計b的示數將_______（選以“變大”“變小”或“不變”）
【答案】???? ABC???? 甲???? 變大
【解析】
（1）[1]A．讀取彈簧測力計的示數，視線要與刻度面垂直，即正視刻度線，故A為必要的；
B．彈簧測力計是測出力的大小，所以要準確，必須在測之前校零，故B項也需要；
C．拉線方向必須與木板平面平行，這樣才確保力的大小準確性，故C項也需要；
D．只需要兩次拉橡皮條時，將結點拉到同一位置，改變拉力后，也需兩次將結點拉到同一位置，但不需要改變拉力多次實驗均到同一位置，故D項不需要。
故選ABC；
（2）[2]實際的合力應該與橡皮筋在同一條直線上，即用一根彈簧測力計的拉力與橡皮筋在同一直線上，而理論值（通過平行四邊形定則作出的合力）不一定與橡皮筋的重合，所以甲同學的圖示比較符合實際；
（3）[3]實驗中兩彈簧測力計的夾角為一鈍角后，立即固定彈簧測力計a不動，保持O點不動且橡皮筋一直處于豎直方向，即合力F保持不變，且分力Fa的方向不變，若設Fb與合力F的夾角為θ，則
Fbcosθ=F
則當緩慢增大兩彈簧測力計之間的夾角時，θ角也變大，則Fb變大。

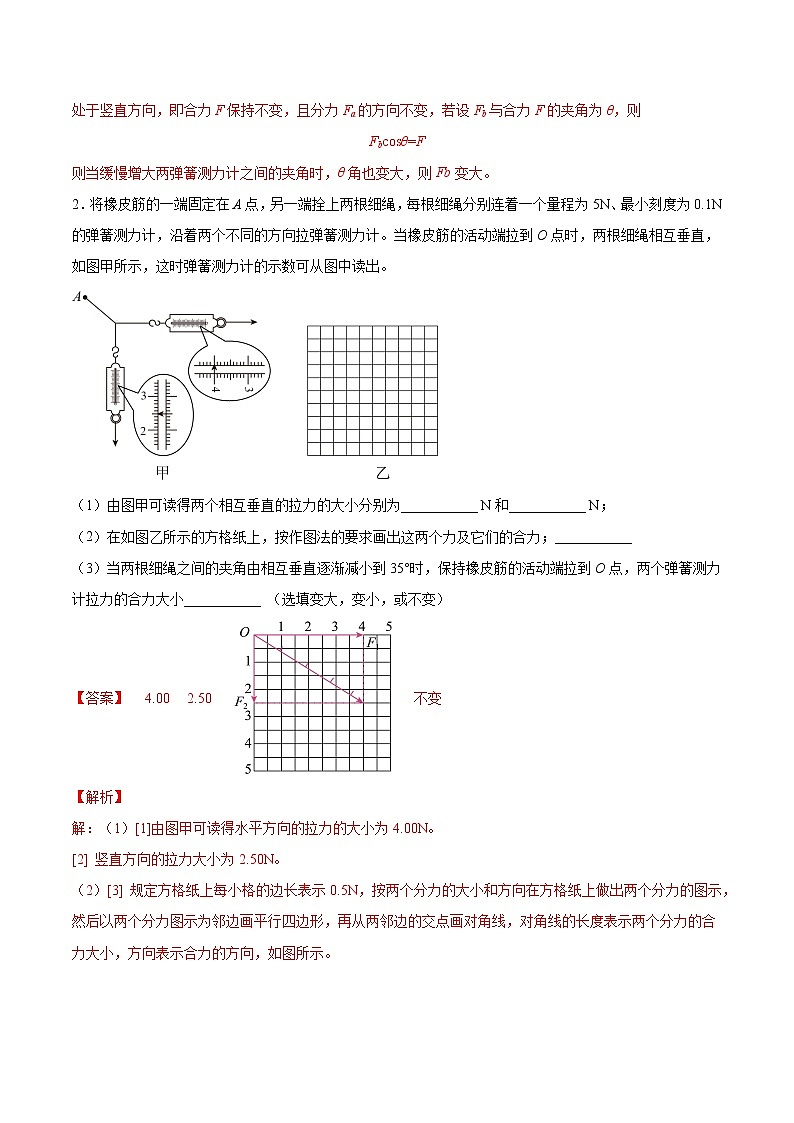

2．將橡皮筋的一端固定在A點，另一端拴上兩根細繩，每根細繩分別連著一個量程為5N、最小刻度為0.1N的彈簧測力計，沿著兩個不同的方向拉彈簧測力計。當橡皮筋的活動端拉到O點時，兩根細繩相互垂直，如圖甲所示，這時彈簧測力計的示數可從圖中讀出。

（1）由圖甲可讀得兩個相互垂直的拉力的大小分別為___________ N和___________ N；
（2）在如圖乙所示的方格紙上，按作圖法的要求畫出這兩個力及它們的合力；___________
（3）當兩根細繩之間的夾角由相互垂直逐漸減小到35°時，保持橡皮筋的活動端拉到O點，兩個彈簧測力計拉力的合力大小___________ （選填變大，變小，或不變）
【答案】???? 4.00???? 2.50???? ???? 不變
【解析】
解：（1）[1]由圖甲可讀得水平方向的拉力的大小為4.00N。
[2] 豎直方向的拉力大小為2.50N。
（2）[3] 規定方格紙上每小格的邊長表示0.5N，按兩個分力的大小和方向在方格紙上做出兩個分力的圖示，然后以兩個分力圖示為鄰邊畫平行四邊形，再從兩鄰邊的交點畫對角線，對角線的長度表示兩個分力的合力大小，方向表示合力的方向，如圖所示。

（3）[4]由兩個分力與合力的關系可知，無論兩個分力的方向如何，只要這兩個分力共同作用的效果不變，那么這兩個分力的合力一定大小相等方向相同，所以當兩根細繩之間的夾角由相互垂直逐漸減小到35°時，保持橡皮筋的活動端拉到O點，兩個彈簧測力計拉力的合力大小不變。

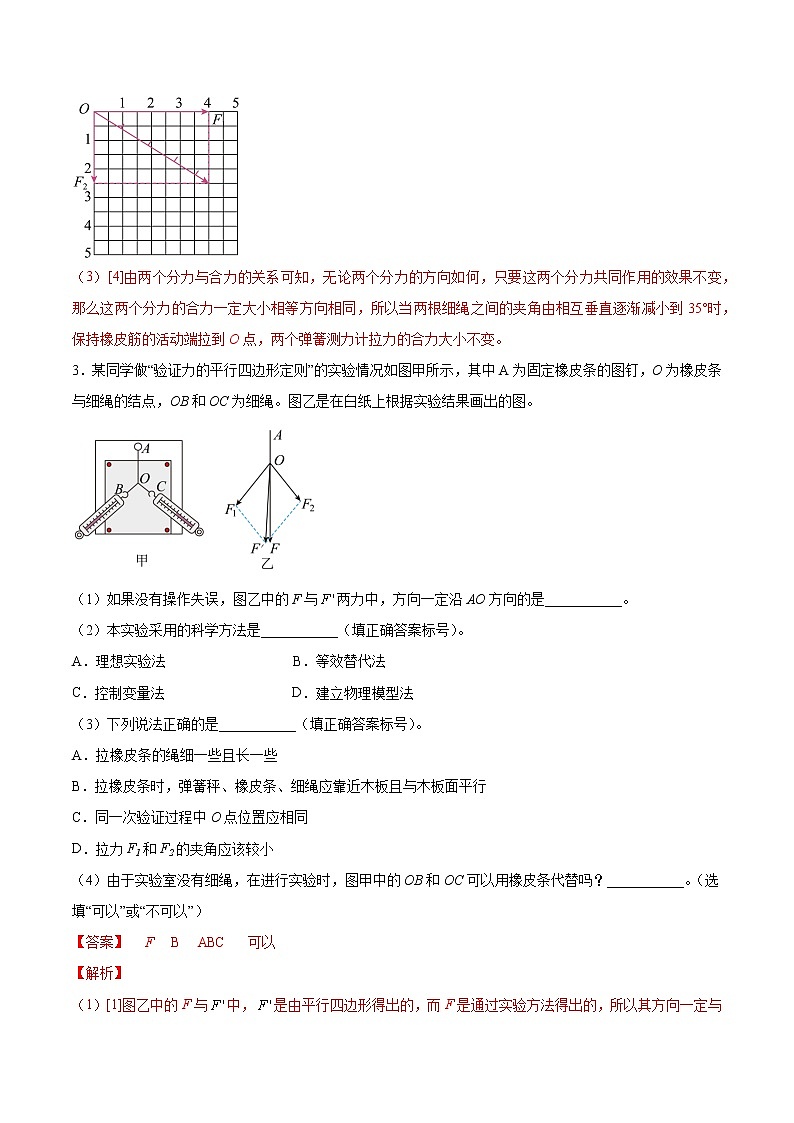

3．某同學做“驗證力的平行四邊形定則”的實驗情況如圖甲所示，其中A為固定橡皮條的圖釘，O為橡皮條與細繩的結點，OB和OC為細繩。圖乙是在白紙上根據實驗結果畫出的圖。

（1）如果沒有操作失誤，圖乙中的F與兩力中，方向一定沿AO方向的是___________。
（2）本實驗采用的科學方法是___________（填正確答案標號）。
A．理想實驗法????????????????????????????????????????B．等效替代法
C．控制變量法????????????????????????????????????????D．建立物理模型法
（3）下列說法正確的是___________（填正確答案標號）。
A．拉橡皮條的繩細一些且長一些
B．拉橡皮條時，彈簧秤、橡皮條、細繩應靠近木板且與木板面平行
C．同一次驗證過程中O點位置應相同
D．拉力F1和F2的夾角應該較小
（4）由于實驗室沒有細繩，在進行實驗時，圖甲中的OB和OC可以用橡皮條代替嗎？___________。（選填“可以”或“不可以”）
【答案】???? F???? B???? ABC???? 可以
【解析】
（1）[1]圖乙中的F與中，是由平行四邊形得出的，而F是通過實驗方法得出的，所以其方向一定與橡皮筋的方向相同，即一定與AO共線的是F。
（2）[2]本實驗采用的科學方法是等效替代法，即一個力單獨作用效果和兩個力共同作用效果相同。
故選B。
（3）[3]
A．拉橡皮條的繩要細一些且長一些，以便記錄拉力的方向，故A正確；
B．拉橡皮條時，彈簧秤、橡皮條、細繩應靠近木板且保證與木板平面平行，故B正確；
C．同一次驗證過程中O點位置應相同，以保證等效性，故C正確；
D．拉力F1和F2的夾角應該大小適當，故D錯誤。
故選ABC。
（4） [4]在進行實驗時，圖甲中的OB和OC可以用橡皮條代替；理由：因?yàn)镺B和OC的作用是確定兩個力的方向。
4．某同學在家中找到兩根一樣的輕彈簧P和Q、裝有水總質量m=1kg的礦泉水瓶、刻度尺、量角器和細繩等器材，設計如下實驗驗證力的平行四邊形定則，同時測出彈簧的勁度系數k.其操作如下：

a.將彈簧P上端固定，讓其自然下垂，用刻度尺測出此時彈簧P的長度L0=12.50cm；
b.將礦泉水瓶通過細繩連接在彈簧P下端，待礦泉水瓶靜止后用刻度尺測出此時彈簧P的長度L1，如圖甲所示，則L1=_____cm；
c.在細繩和彈簧Q的掛鉤上涂抹少許潤滑油，將彈簧Q的掛鉤鉤在細繩上的某一位置，緩慢的拉起彈簧Q，使彈簧P偏離豎直方向夾角為60°，測出彈簧Q的長度為L2及其軸線與豎直方向夾角為θ，如圖乙所示；
（1）取重力加速度g=10m/s2，則彈簧P的勁度系數k=_____N/m；
（2）若要驗證力的平行四邊形定則，θ需滿足的條件是θ=_____。
【答案】???? ???? ????
【解析】
（1）[1] 如圖甲所示，刻度尺的最小刻度為1mm，則

（2）[2] 礦泉水瓶靜止處于平衡狀態，由胡克定律與平衡條件得

彈簧的勁度系數

（3）[3]若要驗證力的平行四邊形定則，則兩個彈簧拉力的合力與重力等大反向，根據幾何關系可知，若兩根彈簧的拉力相等，即彈簧的長度相等，與豎直方向的夾角也相等，此時

即可驗證了力的平行四邊形定則，則有

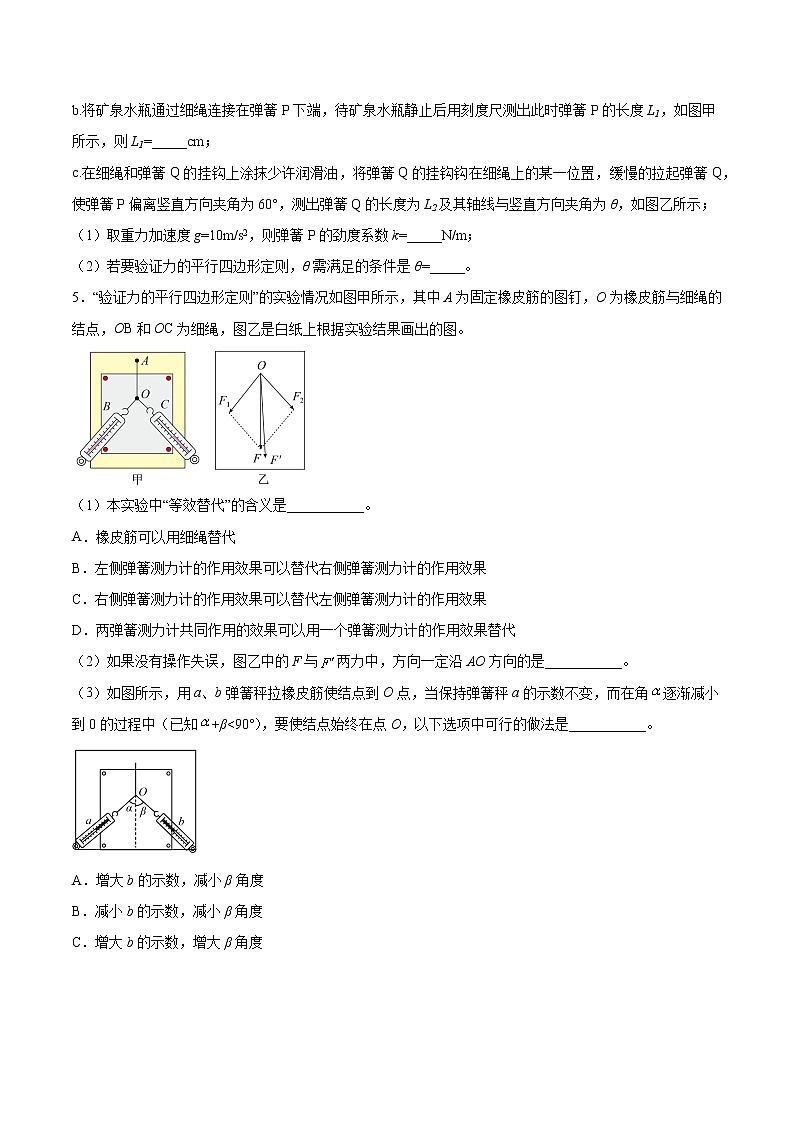

5．“驗證力的平行四邊形定則”的實驗情況如圖甲所示，其中A為固定橡皮筋的圖釘，O為橡皮筋與細繩的結點，OB和OC為細繩，圖乙是白紙上根據實驗結果畫出的圖。

（1）本實驗中“等效替代”的含義是___________。
A．橡皮筋可以用細繩替代
B．左側彈簧測力計的作用效果可以替代右側彈簧測力計的作用效果
C．右側彈簧測力計的作用效果可以替代左側彈簧測力計的作用效果
D．兩彈簧測力計共同作用的效果可以用一個彈簧測力計的作用效果替代
（2）如果沒有操作失誤，圖乙中的F與兩力中，方向一定沿AO方向的是___________。
（3）如圖所示，用a、b彈簧秤拉橡皮筋使結點到O點，當保持彈簧秤a的示數不變，而在角逐漸減小到0的過程中（已知+β
