北京師范大學第二附屬中學2022－2023學年上學期九年級期中物理試題

這是一份北京師范大學第二附屬中學2022－2023學年上學期九年級期中物理試題，共12頁。試卷主要包含了多項選擇題，實驗與探究題，科普閱讀題，計算題等內容，歡迎下載使用。

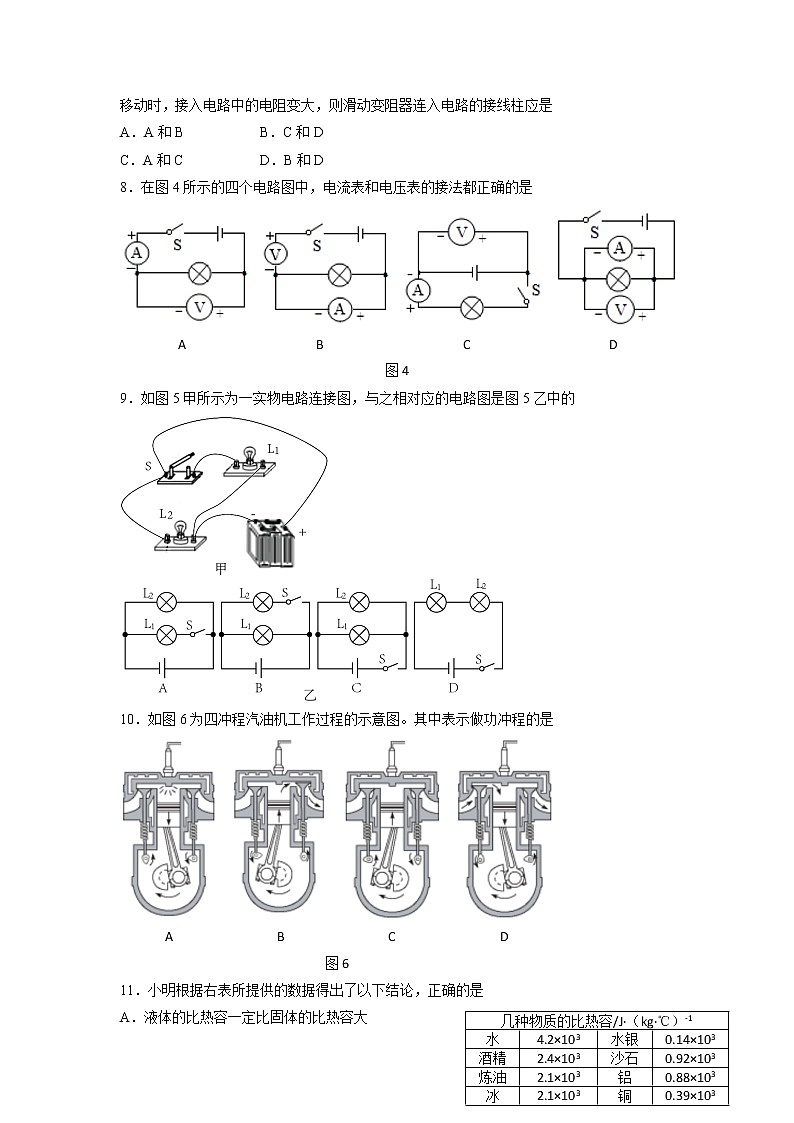

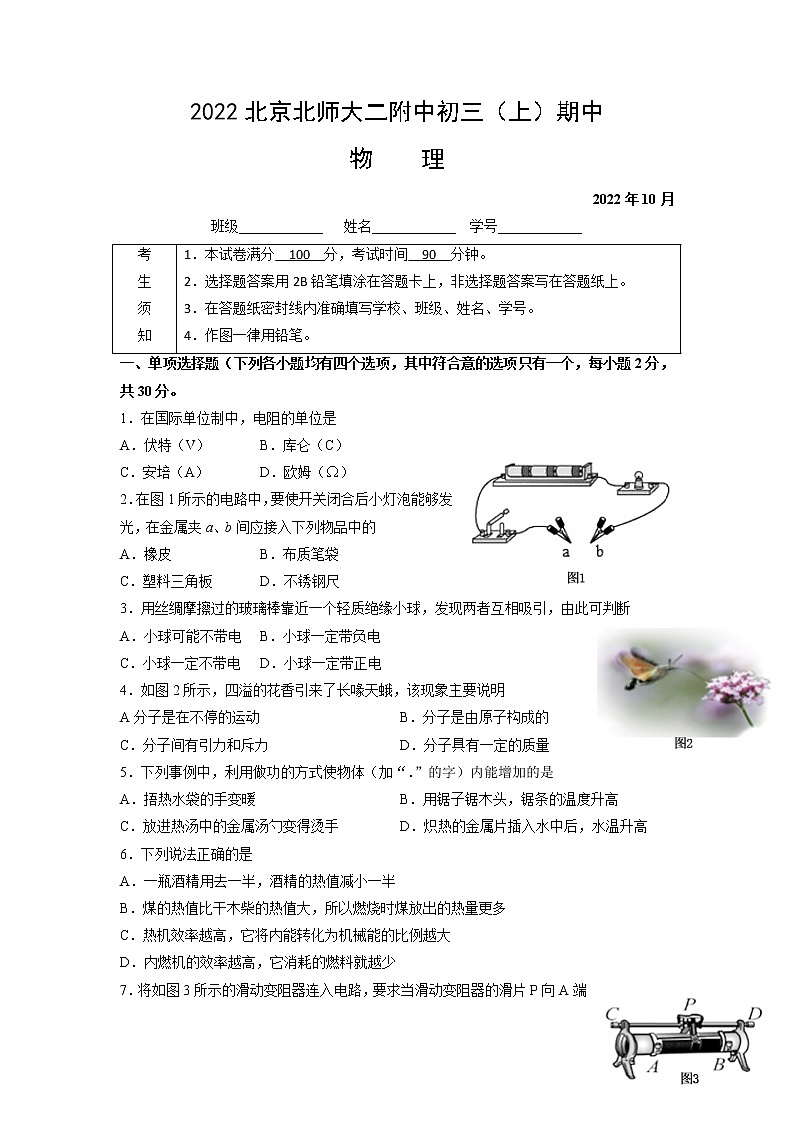

2022北京北師大二附中初三（上）期中物    理2022年10月班級____________   姓名____________  學號____________考生須知1．本試卷滿分  100  分，考試時間  90  分鐘。2．選擇題答案用2B鉛筆填涂在答題卡上，非選擇題答案寫在答題紙上。3．在答題紙密封線內準確填寫學校、班級、姓名、學號。4．作圖一律用鉛筆。一、單項選擇題（下列各小題均有四個選項，其中符合意的選項只有一個，每小題2分，共30分。1．在國際單位制中，電阻的單位是A．伏特（V） B．庫侖（C） C．安培（A） D．歐姆（Ω）2．在圖1所示的電路中，要使開關閉合后小燈泡能夠發光，在金屬夾a、b間應接入下列物品中的A．橡皮 B．布質筆袋 C．塑料三角板 D．不銹鋼尺3．用絲綢摩擦過的玻璃棒靠近一個輕質絕緣小球，發現兩者互相吸引，由此可判斷A．小球可能不帶電 B．小球一定帶負電C．小球一定不帶電 D．小球一定帶正電4．如圖2所示，四溢的花香引來了長喙天蛾，該現象主要說明A分子是在不停的運動  B．分子是由原子構成的C．分子間有引力和斥力 D．分子具有一定的質量5．下列事例中，利用做功的方式使物體（加“．”的字）內能增加的是A．捂熱水袋的手變暖  B．用鋸子鋸木頭，鋸條的溫度升高C．放進熱湯中的金屬湯勺變得燙手 D．熾熱的金屬片插入水中后，水溫升高6．下列說法正確的是A．一瓶酒精用去一半，酒精的熱值減小一半B．煤的熱值比干木柴的熱值大，所以燃燒時煤放出的熱量更多C．熱機效率越高，它將內能轉化為機械能的比例越大D．內燃機的效率越高，它消耗的燃料就越少7．將如圖3所示的滑動變阻器連入電路，要求當滑動變阻器的滑片P向A端移動時，接入電路中的電阻變大，則滑動變阻器連入電路的接線柱應是A．A和B B．C和DC．A和C D．B和D 8．在圖4所示的四個電路圖中，電流表和電壓表的接法都正確的是ABCD圖49．如圖5甲所示為一實物電路連接圖，與之相對應的電路圖是圖5乙中的10．如圖6為四沖程汽油機工作過程的示意圖。其中表示做功沖程的是ABCD圖611．小明根據右表所提供的數據得出了以下結論，正確的是A．液體的比熱容一定比固體的比熱容大B．同種物質發生物態變化后，比熱容不變C．由于水的比熱容大，白天海水溫度比沙灘高D．水和煤油吸收相同的熱量時，如果升高的溫度相同，則煤油的質量是水的2倍12．如圖7所示，AB和BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，串聯后連入電路中，比較這兩段導體的電阻及通過它們的電流的大小，正確的是A．， B．，C．， D．，13．圖8是簡化了的電冰箱的電路圖。圖中M是電冰箱壓縮機用的電動機，L是電冰箱內的照明燈。下列判斷中錯誤的是A．開關S2斷開時，照明燈與電動機串聯B．開關S1、S2都閉合時，照明燈與電動機并聯C．關上冰箱門時，S2自動斷開，使得照明燈熄滅D．當冰箱內溫度降低到設定溫度時，S1自動斷開，電動機停止工作14．電腦正常工作時，中央處理器不斷發熱必須用風扇給予降溫。為了保證中央處理器不被燒壞，要求中央處理器（即CPU）工作之前，帶動風扇的電動機要先啟動，中央處理器斷電后，電動機仍能工很長一段時間，來進行散熱，圖9中設計的四個電路圖中符合要求的是15．圖10是兩個演示實驗示意圖，甲圖是在一個配有活塞的厚壁玻璃筒里放一小團硝化棉，用力把活塞迅速下壓，棉花就會立即燃燒，乙圖是給試管里的水加熱。水沸后，水蒸氣推動活塞迅速?zèng)_出試管口；由現象判斷下列說法正確的是A．甲圖中活塞下壓過程中，筒內氣體的內能減小B．甲圖中活塞下壓過程的能轉化與熱機做功沖程能量轉化相同C．乙圖中水氣推活塞導速?zèng)_出試管口過程中，水蒸氣的內能增加D．乙圖中水蒸氣推動活塞沖出過程的能量轉化與熱機做功沖程能量轉化相同二、多項選擇題（每題2分，少選選對可得1分，錯選不得分，共10分）16，如圖11所示的各種現象中，屬于擴散現象的是空氣端面磨平的鉛柱壓緊后能夠吊住大鉤碼A硫酸銅溶液和清水靜置幾天，界面逐漸模糊B鉛板和金板長時間壓緊在一起，鉛和金會互相滲透C抽去玻璃板后，兩瓶中的氣體逐漸混合D圖1117．關于內能、溫度和熱量，下列說法中正確的是A．0℃的冰也有內能B．物體吸收熱量，溫度不一定升高C．物體的內能增加，一定是吸收了熱量D．內能總是從內能多的物體向內能少的物體轉移18．關于物質的比熱容，下列說法正確的是A．兩個物體吸收相等的熱量，升高相同的溫度，質量小的比熱容大B．兩個質量相等的物體，吸收相等的熱量，溫度升高多的比熱容大C．兩個質量相等的物體，降低相同的溫度，放熱多的比熱容大D．物質比熱容的大小與物體吸收或放出的熱量、質量和溫度變化均無關19．下列關于電流、電壓和電阻的說法中，正確的是A．電荷的定向移動形成了電流B．規定自由電子定向移動的方向?yàn)殡娏鞣较?/span>C．用電器中有電流通過，用電器兩端就一定有電壓D．短導線的電阻一定比長導線的電阻小20．下列說法中正確的是A．風力發電機可以將機械能轉化為電能B．太陽能電池可以將太陽能轉化為電能C．電暖氣正常工作時，主要是將電能轉化為機械能D．電風扇正常工作時，主要是將電能轉化為機械能三、實驗與探究題（共48分）21．（4分）（1）如圖12甲所示，電阻箱的示數為___________Ω。（2）如圖12乙所示，電流表的示數為__________A。22．（2分）如圖13所示，用毛皮摩擦過的橡膠棒接觸驗電器的金屬球，有一部分電荷轉移到驗電器的兩片金屬箔上，這兩片金屬箔由于帶___________（選填“同種”或“異種”）電荷，互相（選填“吸引”或“排斥”）而張開。  23．（3分）如圖14，向裝有少量水的燒瓶?jī)?nèi)打氣，當瓶塞跳起時，瓶?jī)?nèi)氣體內能_________（選填“增加”或“減少”），溫度_________（選填“升高”或“降低”），瓶?jī)?nèi)出現的白霧是_________（選填“水蒸氣”或“小水滴”）。24．（1分）如圖15所示，兩個相同的驗電器A和B,A帶負電，B不帶電。用金屬棒A把入和B連接起來的瞬間，金屬棒中的電流方向從_________（選填“A到B”或“B到A”）。25．（6分）小艷同學在做物體吸收熱量的多少與哪些因素有關的實驗時，使用相同的電加熱器加熱水和煤油（如圖16），用加熱時間的長短來表示物體吸收熱量的多少。他得到如下表數據，根據實驗回答下列問題：（1）實驗時使用相同的電加熱器加熱水和煤油，目的是__________________________________。（2）要使等質量的水和煤油升高相同的溫度，應對_________________加熱的時間長些。這說明它們升高相同的溫度，水吸收的熱量比____________煤油吸收的熱量（選填“多”或“少”）。（3）分析第1、2、3次實驗時，控制變量是___________和____________。（4）通過比較第_________次實驗數據可以得出物體吸熱多少與物質種類有關。物質次數質量m/kg升高溫度△t/℃加熱時間min水10.110220.210430.3106煤油40.110150.210226．（2分）如圖17所示，當開關S閉合后，兩盞燈都能發光，則圖中○里三塊電表可能為_________A．①③是電流表、②是電壓表B．①②是電流表、③是電壓表C．①③是電壓表、②是電流表D．①②是電壓表、③是電流表
27．（2分）如圖18所示，下列說法正確的是_________A．當開關S1和S3斷開，S2閉合時，燈L1與L2是串聯的B．當開關S1和S3閉合，S2斷開時，燈L1與L2是并聯的C．當開關S2和S3閉合，斷開S1時，燈L1不亮D．當開關S1和S2同時閉合時，電路會發生短路28．(2分）請根據手電筒實物剖面圖，如圖19，在虛線框內畫出對應的電路圖，按鍵用S表示，小燈泡用L表示，并在電路圖中標出開關閉合后電路中的電路中的電流方向。29．（1分）如圖20甲所示是小剛設計的一個電路，請你在圖20乙中用筆畫出導線連接與該電路對應的實物圖。30．（2分）用筆畫線代替導線，完成圖21中的實物連接。要求：兩燈L1小、L2并聯，S1是總開關，S2只控制L2，電流表測干路電流。請?jiān)诜娇騼?nèi)畫出對應的電路圖。31．（1分）如圖22所示的電路，開關S閉合后，兩個電壓表V1和V2的示數分別如圖22乙中兩表盤所示，由此可知電阻R1兩端電壓是__________V。 32．（2分）如圖23是在科技館看到的靜電游戲“怒發沖冠”，這是因?yàn)槿私佑|靜電球時，人體是_________（選填“導體”或“絕緣體”），電荷通過人體傳到頭發上，從而使頭發炸開，豎起來。靜電球可以產生幾萬伏的電壓，在實驗中人體帶了電，卻沒有觸電，說明_________形成電流。（有/沒有）33．（3分）某實驗小組在“探究影響電阻大小的因素時，連接了如圖24所示的電路進行實驗，電源兩端電壓保持不變，實驗測得的數據如下表所示編號材料長度/m橫截面積/mm3電流/Aa鎳鉻合金絲1.00.20.4b鎳鉻合金絲0.50.41.4c鎳鉻合金絲0.50.20.7d康鋼合金絲0.50.21.6請回答下列問題：（1）該實驗可以根據電流表示數的變化，間接得到各合金絲電阻大小關系，這種研究問題的方法叫做_____________________________。（選填“控制變量法”、“等效替代法”或“轉換法”）（2）探究電阻大小與導體的橫截面積是否有關，則應該選用電阻絲b和電阻絲_________（填編號）進行對比實驗。（3）選用c、d兩根電阻絲進行對比實驗，是為了探究電阻大小與導體的_________是否有關。34．（1分）如圖25甲所示，景區的自動扶梯只需在白天且有人時才開啟。請你設計一個電路。利用紅外線自動開關S1（現場有人，S1閉合：現場無人，S1斷升）以及可見光自動開關S2（白天，S2閉合；夜間，S2斷開）控制電路，達到目的。請你在圖25乙的方框內將自動扶梯實現上述功能的電路圖補充完整。35．（3分）靜電復印技術已經逐漸走入人們的生活。請依據操作步驟，結合“人作為導體可以將電荷導走”的知識，簡要說明其操作意圖。A．找一塊塑料板，用絲綢快速摩擦整個板面；B．用干燥的手指在塑料板上寫上一個“大”字；C．將塑料板平放，上面均勻地撒上一層干木屑，再將塑料板緩慢豎起，隨著靜止在塑料板上木屑的滑落，一個“大”字就在塑料板上顯現出來了。以上操作的意圖是：（1）通過摩擦，使塑料板___________；（選填“帶電”或者“不帶電”）（2）人作為導體將“大”字部分電荷___________；（選填“保留”或“導走”）（3）“大”字以外部分的塑料板上，木屑不掉落的原因：_________________________。36．（3分）如圖26所示，用一段細鐵絲做一個支架，作為轉軸，把一根中間戳有小孔（沒有戳穿）的飲料吸管放在轉動軸上，吸管能在水平面內自由轉動。用餐巾紙摩擦吸管使其帶電。（1）把某個物體放在帶電吸管的一端的附近，發現吸管向物體靠近，由此__________（選填：“能”或“不能”）判該物體已經帶電；（2）把毛皮摩擦過的橡膠棒放在帶電吸管一端的附近，發現吸管遠離橡膠棒，根據__________吸管帶的是__________（選填：“正”或“負”）電荷。37．（2分）在收音機中，有一種叫電位器的變阻器，電位器的外形及其內部構造如圖27所示。圖A、B、C三個焊接點相當于變阻器的三個接線柱。使用電位器時（1）只把A和C接入電路，旋動滑片時，是否能改變通過電位器的電流：__________；A．能 B不能 C．無法確定（2）只把A和B接入電路，當順時針旋動滑片時，電位器接入電路的電阻值__________。A．變大 B．不變 C．變小38．（1分）有一種用新型材料制成的電阻，小明通過實驗探究該電阻大小與某個預想的因素是否有關。他將該電阻、電流表和開關串聯起來，接在電源兩端。先用冷風使電阻降溫，閉合開關，觀測電流表示數為，并記錄，斷開開關。再用熱風使電阻升溫，閉合開關，觀測電流表示數為，并記錄。他發現：。則小明所探究問題的自變量是：__________。39．（1分）小明在做“水果電池”的實驗：如圖28所示，他將銅片和鋅片作為電極插入檸檬中，并將銅片和鋅片與電壓表相連，發現電壓表有示數，然后，他將其中一個電極的材料由鋅片換成鋁片，另一個電極的材料不變，同樣連接到電壓表，發現電壓表的示數發生了變化。請根據以上的實驗現象，提出一個可探究的科學問題：_________________________。40．（2分）小陽連接兩燈并聯電路的情況如圖29所示當他“試觸”時，發現電壓表的指針不動、電流表的指針很快向右偏轉，兩燈都不發光。小紅指出他在電路連接中有錯誤。（1）若閉合開關S，可能造成的后果是______________________________；（2）請你改接圖29電路中的一根導線，使電路連接完全正確。（在錯接的導線上畫×，然后畫出正確的接線位置）41．（4分）小哲同學對串聯電路電壓規律進行了探究，進行了如下操作。（1）斷開開關，按圖30所示的電路圖連接電路；（2）閉合開關，用電壓表測出L1兩端的電壓U1，并記錄數據；（3）在測L2兩端的電壓時，小哲同學為了節省實驗時間，采用以下方法：斷開開關，電壓表所接的B接點不動，只斷開A接點，并改接到C接點上，閉合開關用電壓表測出L2兩端的電壓U2，并記錄數據；（2）斷開開關，將電壓表并聯在AC處，閉合開關，測出AC間的電壓U，并記錄數據。UAB/VUBC/VUAC/V2.41.43.8【交流與評估】（1）在拆改電路時，開關必須先__________________。（2）小哲同學用上面的方法能否測出L2兩端的電壓？為什么？__________________。（3）方法改進后，分別測出AB、BC、AC間的電壓記錄在右面表格中。分析小哲同學的實驗數據，以得出的初步猜想串聯電路電壓關系（表達式）是__________________。（4）小哲想驗證上述猜想，需要多測幾組數據得出結論，可以進行的操作是__________________。四、科普閱讀題（共5分，每空1分，）閱讀《物體帶電的幾種方法》，回答第42題。物體帶電的幾種方法自然界經常出現物體帶電的情況，你知道有幾種方法可以使物體帶電嗎？使物體帶電有這樣幾種方法1、摩擦起電、實驗室經常用玻璃棒與絲綢、橡膠棒與毛皮相互摩擦起電。其實。日常用的塑料梳子、筆桿，尺子與頭發或腈綸針織物摩擦也極易起電，摩起電的原因是不同物質的原子束縛電子的能力不同，在摩擦過程中，電子發生轉移而使相互摩擦的二物體帶上了等量的異種電荷。根據不同物質的原子核對電子束縛本領的大小不同?？茖W(xué)家通過實驗的方法得出了起電順序表：下表是研究摩擦起電時得到的物體帶電次序，表中任何兩種物體相互摩擦?xí)r，次序在前的帶正電，次序在后的帶負電。順序12345研究材料1石棉玻璃羊毛木棉石蠟研究材料2羊毛尼龍木棉火堿樹脂2．接觸起電。將帶電體甲與非帶電體乙接觸時，就會有一部分電子或從甲跑到乙上，或乙跑到甲上，使原來非帶電體乙?guī)狭伺c帶電體甲相同的電荷。3．感應起電。將一帶電體A靠近與大地絕緣的導體B的左端時，由于電荷間的相互作用，B的左端聚集了與A相反的電荷，右端聚集了與A相同的電荷。如圖31所示，這就是感應起電。2．閱讀上面的文章，回答下列問題：（1）由表中可知玻璃與石棉摩擦后玻璃棒將帶____________電。（2）用摩擦過的玻璃棒靠近輕小的紙片，會看到小紙片被吸引到玻璃棒上，然后又看到有些小紙片從玻璃棒上“跳”下來，后一現象的原因是_________________________。小紙片帶電的方式屬于_______________________。（3）由表中_______（選填“能”或“不能”）判斷玻璃和尼龍摩擦后二者的帶電情況。（4）甘肅省酒泉市，位于我國西北部，屬大陸性干旱氣候，是“敦煌藝術的故鄉、現代航天的搖籃”。小真學來這里旅游，在加油站的加油機上發現了一個特別的裝置，在手掌圖案的中間是一個金屬按鈕，標注“加油前，請觸摸”的字樣，如圖32所示。請你嘗試?yán)脤W(xué)過的物理知識解釋這個裝置的作用。_______________________________________________________________________________五、計算題（共7分，要求：“解”中要有公式、代數、結果）43．（3分）某物理興趣小組的同學用煤爐給10kg的水加熱，同時他們繪制了如圖33所示的加熱過程中水溫隨時間變化的圖線。若在6min內完全燃燒了2kg的煤。水的比熱容為4.2×103J/（kg·℃），煤的熱值約為3×107J/kg8。求：（1）煤完全燃燒產生的熱量；（2）經過6min時間加熱，水所吸收的熱量；（3）煤爐的加熱效率  44．（4分）如圖34所示，電源兩端電壓U為9V并保持不變，閉合開關S后，通過電阻R2的電流為0.8A，電流表A的示數1為1.2A。求：（1）電流表A1的示數I1；（2）電阻R2的兩端的電壓。（解題時要求畫出等效電路圖）
