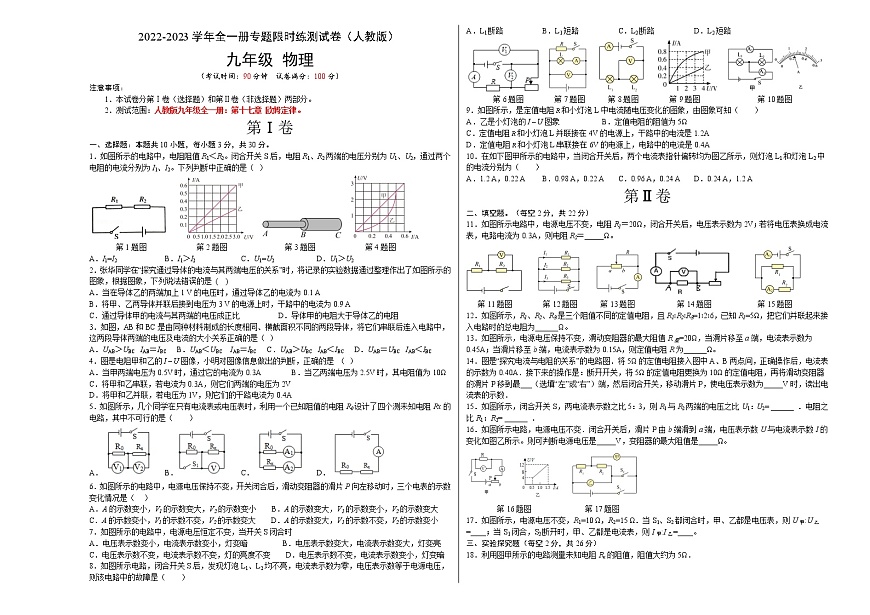

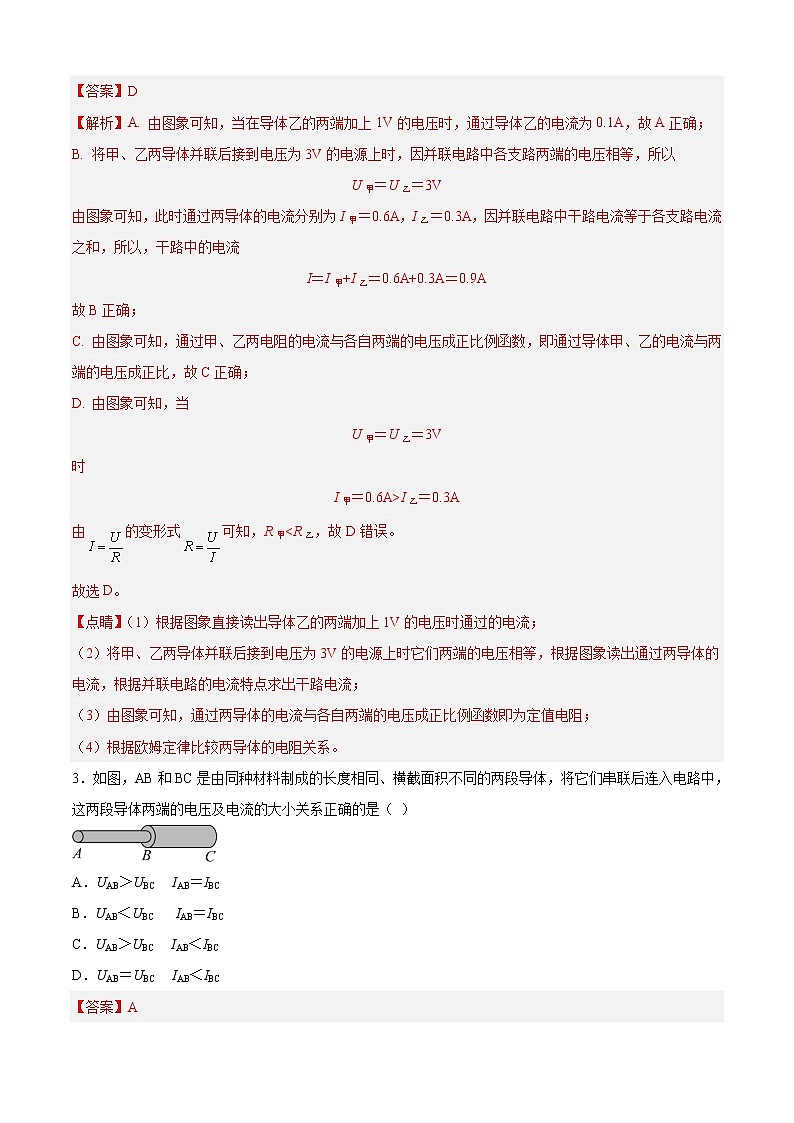

2022-2023學年全一冊專題限時練測試卷（人教版）九年級 物理（考試時間：90分鐘  試卷滿分：100分）注意事項：1．本試卷分第Ⅰ卷（選擇題）和第Ⅱ卷（非選擇題）兩部分。2．測試范圍：人教版九年級全一冊：第十七章 歐姆定律。第Ⅰ卷一、選擇題：本題共10小題，每小題3分，共30分。1．如圖所示的電路中，電阻阻值R1＜R2。閉合開關S后，電阻R1、R2兩端的電壓分別為U1、U2，通過兩個電阻的電流分別為I1、I2。下列判斷中正確的是（  ）              第1題圖             第2題圖               第3題圖             第4題圖A．I1=I2 B．I1＞I2 C．U1=U2 D．U1＞U22．張華同學在“探究通過導體的電流與其兩端電壓的關系”時，將記錄的實驗數據通過整理作出了如圖所示的圖象，根據圖象，下列說法錯誤的是 (  )A．當在導體乙的兩端加上1 V的電壓時，通過導體乙的電流為0.1 AB．將甲、乙兩導體并聯后接到電壓為3 V的電源上時，干路中的電流為0.9 AC．通過導體甲的電流與其兩端的電壓成正比          D．導體甲的電阻大于導體乙的電阻3．如圖，AB和BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中，這兩段導體兩端的電壓及電流的大小關系正確的是（ ）A．UAB＞UBC  IAB＝IBC    B．UAB＜UBC  IAB＝IBC    C．UAB＞UBC  IAB＜IBC    D．UAB＝UBC  IAB＜IBC4．圖是電阻甲和乙的圖像，小明對圖像信息做出的判斷，正確的是 （ ）A．當甲兩端電壓為0.5V時，通過它的電流為0.3A        B．當乙兩端電壓為2.5V時，其電阻值為10ΩC．將甲和乙串聯，若電流為0.3A，則它們兩端的電壓為2VD．將甲和乙并聯，若電壓為1V，則它們的干路電流為0.4A5．如圖所示，幾個同學在只有電流表或電壓表時，利用一個已知阻值的電阻R0設計了四個測未知電阻Rx的電路，其中不可行的是（　?。?/span>A．  B．  C．  D． 6．如圖所示的電路中，電源電壓保持不變，開關閉合后，滑動變阻器的滑片P向左移動時，三個電表的示數變化情況是（    ）A．A的示數變小，V1的示數變大，V2的示數變小    B．A的示數變大，V1的示數變小，V2的示數變大C．A的示數變小，V1的示數不變，V2的示數變大    D．A的示數變大，V1的示數不變，V2的示數變小7．如圖所示的電路中，電源電壓恒定不變，當開關S閉合時A．電壓表示數變小，電流表示數變小，燈變暗         B．電壓表示數變大，電流表示數變大，燈變亮C．電壓表示數不變，電流表示數不變，燈的亮度不變    D．電壓表示數不變，電流表示數變小，燈變暗8．如圖所示電路，閉合開關S后，發現燈泡L1、L2均不亮，電流表示數為零，電壓表示數等于電源電壓，則該電路中的故障是（　?。?/span>A．L1斷路 B．L1短路 C．L2斷路 D．L2短路                 第6題圖        第7題圖      第8題圖        第9題圖               第10題圖9．如圖所示，是定值電阻和小燈泡L中電流隨電壓變化的圖象，由圖象可知（　?。?/span>A．乙是小燈泡的圖象           B．定值電阻的阻值為5ΩC．定值電阻和小燈泡L并聯接在4V的電源上，干路中的電流是1.2AD．定值電阻和小燈泡L串聯接在6V的電源上，電路中的電流是0.4A10．在如下圖甲所示的電路中，當閉合開關后，兩個電流表指針偏轉均為圖乙所示，則燈泡L1和燈泡L2中的電流分別為（　?。?/span>A．1.2 A，0.22 A B．0.98 A，0.22 A C．0.96 A，0.24 A D．0.24 A，1.2 A第Ⅱ卷二、填空題。（每空2分，共22分）11．如圖所示電路中，電源電壓不變，電阻R1＝20Ω，閉合開關后，電壓表示數為2V；若將電壓表換成電流表，電路電流為0.3A，則電阻R2＝_____Ω。                   第11題圖        第12題圖      第13題圖           第14題圖            第15題圖12．如圖所示，R1、R2、R3是三個阻值不同的定值電阻，且R1∶R2∶R3=1∶2∶6，已知R1=5Ω，把它們并聯起來接入電路時的總電阻為______Ω。13．如圖所示，電源電壓保持不變，滑動變阻器的最大阻值R變=20Ω，當滑片移至a端，電流表示數為0.45A；當滑片移至b端，電流表示數為0.15A，則定值電阻R為______Ω。14．圖是“探究電流與電阻的關系”的電路圖．將5Ω的定值電阻接入圖中A、B兩點間，正確操作后，電流表的示數為0.40A．接下來的操作是：斷開開關，將5Ω的定值電阻更換為10Ω的定值電阻，再將滑動變阻器的滑片P移到最___（選填“左”或“右”）端，然后閉合開關，移動滑片P，使電壓表示數為_____V時，讀出電流表的示數．15．如圖所示，閉合開關S，兩電流表示數之比5：3，則R1與R2兩端的電壓之比U1：U2= ______ ．電阻之比R1：R2= ______ ．16．如圖所示電路，電源電壓不變．閉合開關后，滑片P由b端滑到a端，電壓表示數U與電流表示數I的變化如圖乙所示。則可判斷電源電壓是_____V，變阻器的最大阻值是_____Ω。              第16題圖              第17題圖17．如圖所示，電源電壓不變，R1=10 Ω，R2=15 Ω．當S1、S2都閉合時，甲、乙都是電壓表，則U甲:U乙=____；當S1閉合，S2斷開時，甲、乙都是電流表，則I甲:I乙=____。三、實驗探究題（每空2分，共26分）18．利用圖甲所示的電路測量未知電阻Rx的阻值，阻值大約為5Ω．（1）請你根據電路圖用筆畫線代導線，將圖乙的實驗電路連接完整．(       )（2）閉合開關前，應將滑動變阻器的滑片置于______端（選填“A”或“B”）．（3）閉合開關，發現電壓表和電流表均無示數．小芳利用另一只完好的電壓表進行檢測，把電壓表分別接在a、b之間和b、c之間，電壓表均有示數；接在a、c之間，電壓表無示數．如果電路連接完好，只有一個元件有故障，該故障是______．（4）排除故障后，調節滑動變阻器，記錄多組數據．畫出了待測電阻Rx的I-U圖象，如圖丙所示．由圖象可得Rx=______Ω．（5）如圖丁所示的實驗電路圖，不能夠得出定值電阻Rx阻值的電路是______．19．某物理興趣小組利用圖甲所示實驗電路圖同時測量電源電壓U0的大小和電阻Rx的阻值，電源電壓U0約為2V～3V，Rx的阻值約為6Ω～7Ω．實驗室提供如下器材：導線若干、開關、電流表（量程0～0.6A，0～3A）、電壓表（量程0～3V，0～15V）、滑動變阻器R（最大阻值為30Ω）．請你思考完成下列問題： 　　（1）按照圖甲用筆畫線代替導線，連接好圖乙中的實物圖_________．（2）用物理量U0、Rx、電流表的示數I寫出表示電壓表示數U大小的關系式：U=_____．（3）①正確連接電路后，閉合開關前應使滑動變阻器連入電路的阻值為_____（選填“最大”或“零”）；②移動滑動變阻器的滑片，讀出4組電流表和電壓表示數，分別以電流表的示數I和電壓表的示數U為橫坐標和縱坐標，在坐標紙上描點，把這4個點連接起來大致為一條直線（并虛線延長到縱軸），如圖丙所示．從圖丙中信息可求得：電源電壓U0=_____V，電阻Rx=_____Ω．20．小圓想探究通過導體的電流與導體的電阻之間的關系，他利用干電池、電流表、電壓表、多個阻值不同且已知的定值電阻、開關及導線，設計了如圖所示的電路。實驗中，他將定值電阻R接入電路中，讀出相應的電流表的示數并觀察電壓表的示數，記錄實驗數據。將R換為不同阻值的另一個電阻后，小圓觀察到電壓表的示數增大了。小圓意識到自己的實驗設計不能實現探究目的。（1）請你寫出小圓的實驗設計不能實現探究目的的原因：___________；（2）請你畫出能夠?qū)崿F(xiàn)探究目的的電路圖（可以添加適當?shù)膶嶒炂鞑模?/span>___________；（3）依據你設計的電路圖，針對小圓不能實現探究目的的原因，寫出操作的方法___________。四、計算題：本題共3小題，共22分。解答應寫出必要的文字說明、方程式和重要演算步驟。只寫出最后答案的不能得分。有數值計算的題，答案中必須明確寫出數值和單位。21．如圖所示，電源電壓不變， R2的電阻為。閉合開關后，電壓表的示數為2V，電流表的示數為0.2A。求： (1) R1的電阻； (2)電源電壓。  22．如圖所示，電源兩端電壓U為9V并保持不變，電阻R1阻值為10Ω．閉合開關S后，電流表A的示數I為1.2A．求：（1）電流表A1的示數I1；（2）電阻R2的阻值．  23．常用的呼氣式酒精測試儀有兩種：一種是燃料電池型酒精測試儀（簡稱“電池型”），利用酒精與電池內的化學物質發生反應產生電壓，某款“電池型”工作電路如圖甲，燃料電池兩端的電壓與進入電池的酒精濃度關系如圖乙。一種是氣敏電阻型酒精測試儀（簡稱“電阻型”），氣敏電阻的阻值隨酒精氣體濃度的變化而變化，某款“電阻型”工作電路如圖丙，電源電壓為9V，R1是阻值為25Ω的定值電阻，R2是氣敏電阻，其阻值與酒精濃度的關系如圖丁。酒精濃度表示每100mL氣體中含有酒精的質量。請完成下列問題。（1）已知R0的阻值為20Ω。若駕駛員每100mL呼出氣體內含有40mg酒精，當用該款“電池型”檢測時，圖甲中電流表的示數為多大？（2）用該款“電阻型”檢測時，請計算：①如果駕駛員沒有喝酒，電壓表的示數為多少？②如果電壓表示數為5V，駕駛員呼出的氣體，每100mL中含有酒精多少毫克？
