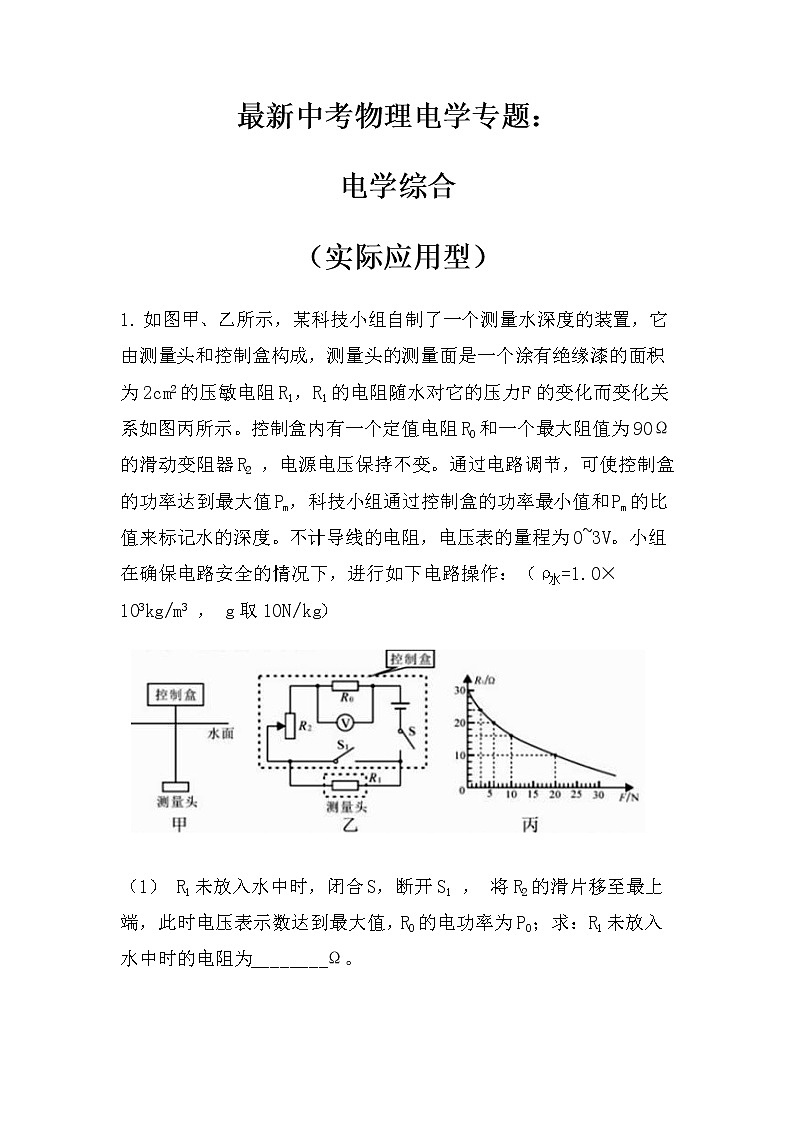

最新中考物理電學專題：電學綜合（實際應用型）1. 如圖甲、乙所示，某科技小組自制了一個測量水深度的裝置，它由測量頭和控制盒構成，測量頭的測量面是一個涂有絕緣漆的面積為2cm2的壓敏電阻R1，R1的電阻隨水對它的壓力F的變化而變化關系如圖丙所示?？刂坪袃?nèi)有一個定值電阻R0和一個最大阻值為90Ω的滑動變阻器R2 ，電源電壓保持不變。通過電路調節，可使控制盒的功率達到最大值Pm，科技小組通過控制盒的功率最小值和Pm的比值來標記水的深度。不計導線的電阻，電壓表的量程為0~3V。小組在確保電路安全的情況下，進行如下電路操作：（ρ水=1.0×103kg/m3 ， g取10N/kg）   （1） R1未放入水中時，閉合S，斷開S1 ， 將R2的滑片移至最上端，此時電壓表示數達到最大值，R0的電功率為P0；求：R1未放入水中時的電阻為________Ω。 （2） 測量頭放到水下深度h1=10m時，閉合S，斷開S1 ， 將R2的滑片移至某一位置時，R0的電功率為P0ˊ，電路的總功率為P總 ， R1的電功率為P1。已知P0：P0ˊ=9:4，P總：P1=6:1 ，求：此時R0兩端的電壓為________ V。 （3） 測量頭放到水下深度h2=3m時，調節電路，控制盒的最小功率與Pm的比值為________。 2. 汽車尾氣是造成霧霾指數PM2.5升高的原因之一，某物理實驗小組的同學們設計了如圖所示的有害尾氣排放檢測電路。有害氣體濃度顯示器是由電流表改裝成（電阻不計）。氣敏電阻R的阻值隨有害尾氣濃度C變化的關系為一次函數，部分?jǐn)?shù)據如下表所示。已知電源電壓7V恒定不變，定值電阻R0的規格為“5Ω  1A”。   （1） R0上允許消耗的最大功率是多少？ （2） 分析表格數據可知：氣敏電阻R的數值隨有害尾氣濃度C的數值變化的關系式是R=________。 （3） 該有害氣體濃度顯示器的量程是多少？ （4） 若要增大該有害氣體濃度顯示器的量程，請說出兩種改進方法________。 3. 盛夏，小田家里的電燈經常忽明忽暗。小田從學校借來額定電壓為2.5V的小燈泡等實驗器材，想通過實驗來研究產生這種現象的原因。   （1） 如圖甲是小田同學已連接的部分電路，請你用筆畫線代替導線將電路連接完整，使滑片P向右移動時滑動變阻器接入電路的電阻變大。 （2） 小田將滑動變阻器的滑片向左邊滑動，小燈泡慢慢變亮，電壓表示數逐漸變大；接著又向右移動滑片，小燈泡又逐漸變暗，電壓表示數也逐漸變小。小田分析：“電燈忽明忽暗是電燈兩端的________不穩定造成的”。 （3） 小田在將小燈泡兩端的電壓調至2.5V時。 電流表的示數如圖乙所示，由此可以知道小燈泡的額定功率是________。 （4） 小田結合學過的電學知識進一步分析：家里的電燈有時雖然暗些，但是電燈的實際功率變小了，消耗的電能也少了。由此他想到此時家里使用電熱水壺?zé)故强梢允‰娏?。他的想法對嗎？請簡要說明理由________。 4. 在學校科技節上，甲、乙兩組同學各自設計了一個燈泡和滑動變阻器串聯的調光電路，同時還想研究燈泡亮度改變時電功率的變化情況。老師提供的器材有：“2.5V”和“3.8V”兩種規格的燈泡（燈絲電阻隨溫度的升高而增大）、滑動變阻器，電流表和電壓表、開關、導線若干、電源（電壓相等且保持不變）。兩組同學連接好電路后，調節滑片過程中電表示數都發生變化，當兩組電路的燈泡都正常發光時，恰好電壓表示數均為3.8V，電流表示數均為0.3A，并且甲組的燈泡比乙組的暗。 （1） 甲組所測小燈泡的額定功率為________W； （2） 請將甲組同學設計的電路圖補充完整（如圖）；   （3） 兩組同學所使用的電源電壓是________V； （4） 調節滑動變阻器的滑片，使兩組電路中小燈泡兩端的電壓均為2.5V時，________（選填“甲組”或“乙組”）燈較亮； （5） 乙組同學在研究燈泡電功率變化情況時，想通過測量來比較以下兩種情況燈泡電功率的大小關系：①燈泡實際電壓為額定電壓一半時的電功率P1；②燈泡實際電流為額定電流一半時的電功率P2。老師告訴他們不用測量也可以比較，同學們經過分析得出P1與P2間正確的關系是：P1________P2（選填“大于”、“小于”或“等于”）。 5. 閱讀短文，回答問題 雨水探測器  雨水探測器是一種自動檢測雨水的裝置．  雨天乘車時我們會發現．有些汽車刮水器的刮動速度會隨著雨的大小自動調節，雨停后，刮水器自動停止工作，主要原因就是在它的工作電路中安裝有雨水探測器，雨水探測器的主要部件是探測金屬網．    某同學將高為3h檢測金屬網豎立在容器中，設計如圖乙所示電路探究“檢測金屬網在電路工作中作用”將ab接入圖乙電路時電流表無示數，向容器中逐漸加入雨水，記錄檢測網浸入雨水中的深度與電流表的示數，實驗數據記在下表中．  檢測網浸入雨水中的深度Hh2h3h電流表的示數I/A0.160.250.32（1） 分析實驗數據可知，雨水是________（導體/絕緣體）． （2） 根據影響導體電阻大小的因素可知，檢測網接入電路的電阻變化是由導體的________變化引起的． （3） 下列說法中不正確的是（     ）        A . 電路工作時，a處電流與b處電流相等 B . 檢測網浸入雨水中越深，ab間電阻越大 C . 檢測網浸入雨水中越深，ab間電阻越小 D . 檢測網浸入雨水中越深，電阻R的功率越大 （4） 利用表中數據在圖丙坐標系中作出檢測網浸入水中的深度與電流關系的圖象． （5） 圖丁是某同學設計的刮水器電路，經分析發現，在無雨水時，電動機不能轉動，請?jiān)诖穗娐分屑友b一個電學元件，在無雨水時控制電動機的轉動與停止．
