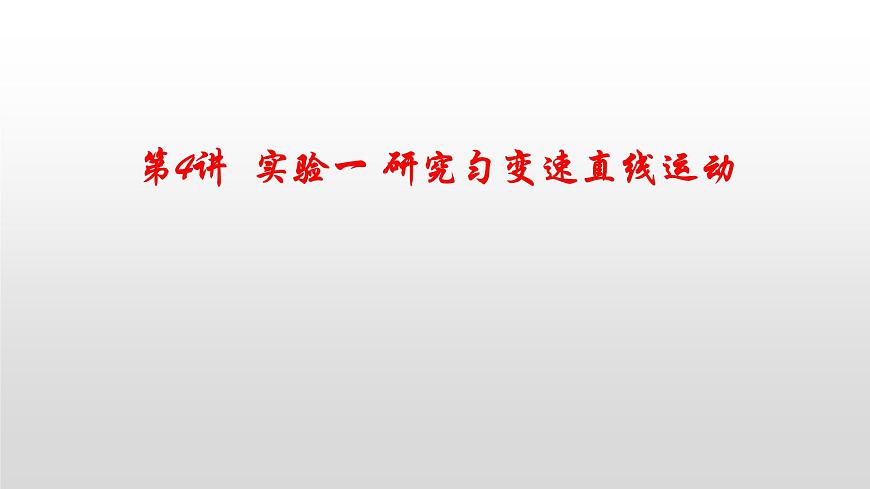

2022屆高考物理一輪復習 第4講 實驗一 研究勻變速直線運動 課件

這是一份2022屆高考物理一輪復習 第4講 實驗一 研究勻變速直線運動 課件，共30頁。PPT課件主要包含了刻度尺，無滑輪，接通電源，放開小車，基本方法，實驗拓展創新，情景拓展，類型1實驗情景創新等內容，歡迎下載使用。

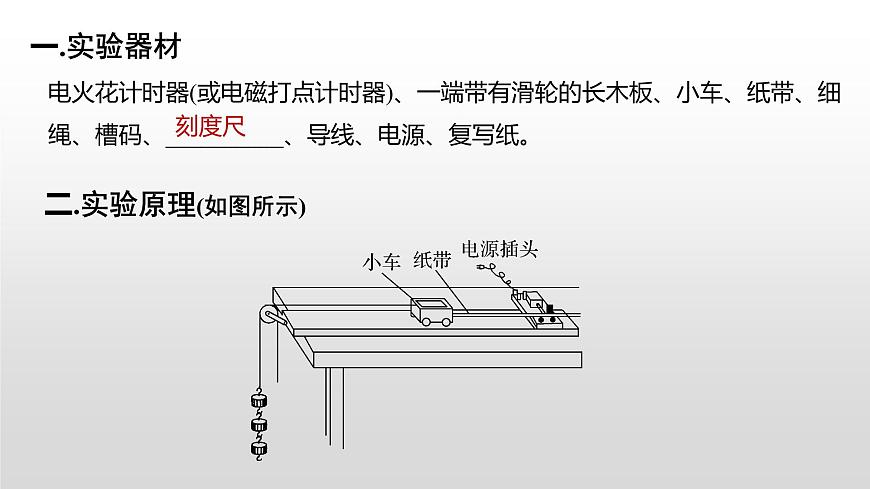

一.實驗器材電火花計時器(或電磁打點計時器)、一端帶有滑輪的長木板、小車、紙帶、細繩、槽碼、__________、導線、電源、復寫紙。
二.實驗原理(如圖所示)

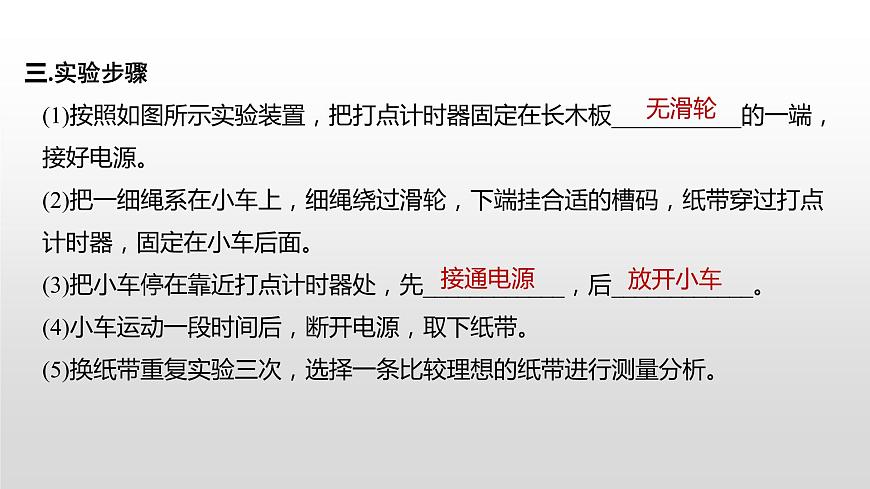

三.實驗步驟(1)按照如圖所示實驗裝置，把打點計時器固定在長木板___________的一端，接好電源。(2)把一細繩系在小車上，細繩繞過滑輪，下端掛合適的槽碼，紙帶穿過打點計時器，固定在小車后面。(3)把小車停在靠近打點計時器處，先____________，后____________。(4)小車運動一段時間后，斷開電源，取下紙帶。(5)換紙帶重復實驗三次，選擇一條比較理想的紙帶進行測量分析。

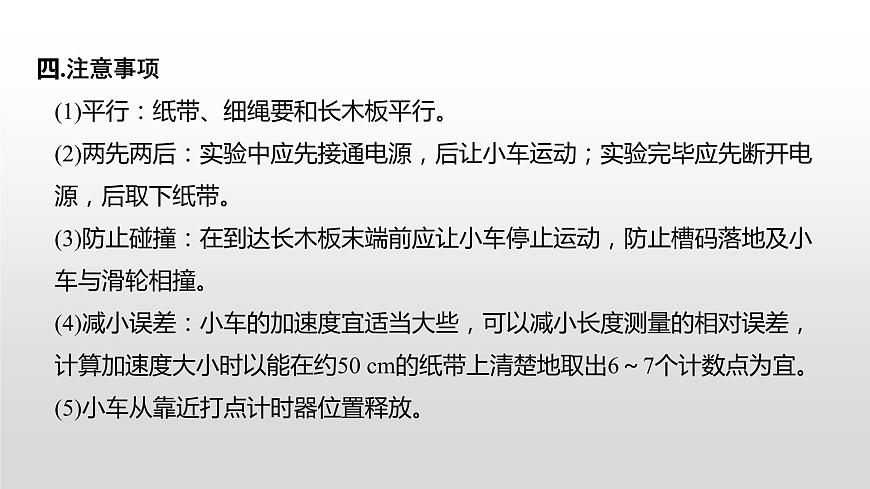

四.注意事項(1)平行：紙帶、細繩要和長木板平行。(2)兩先兩后：實驗中應先接通電源，后讓小車運動；實驗完畢應先斷開電源，后取下紙帶。(3)防止碰撞：在到達長木板末端前應讓小車停止運動，防止槽碼落地及小車與滑輪相撞。(4)減小誤差：小車的加速度宜適當大些，可以減小長度測量的相對誤差，計算加速度大小時以能在約50 cm的紙帶上清楚地取出6～7個計數點為宜。(5)小車從靠近打點計時器位置釋放。

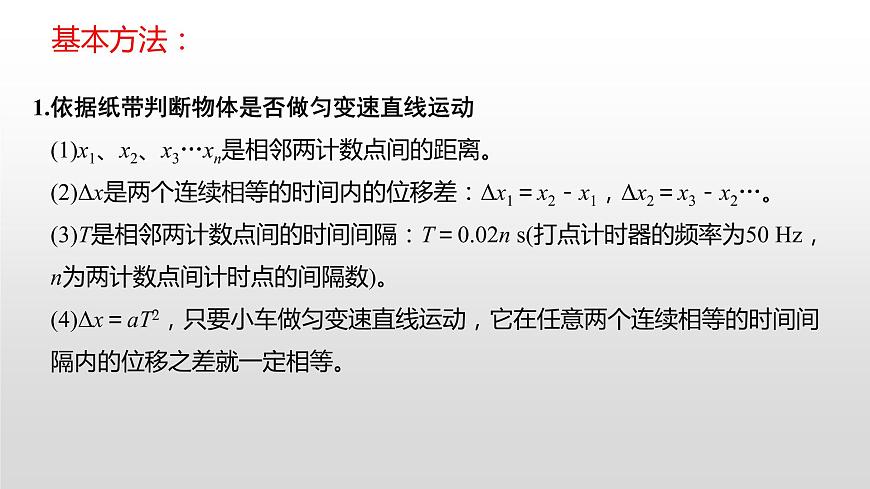

1.依據紙帶判斷物體是否做勻變速直線運動(1)x1、x2、x3…xn是相鄰兩計數點間的距離。(2)Δx是兩個連續相等的時間內的位移差：Δx1＝x2－x1，Δx2＝x3－x2…。(3)T是相鄰兩計數點間的時間間隔：T＝0.02n s(打點計時器的頻率為50 Hz，n為兩計數點間計時點的間隔數)。(4)Δx＝aT2，只要小車做勻變速直線運動，它在任意兩個連續相等的時間間隔內的位移之差就一定相等。

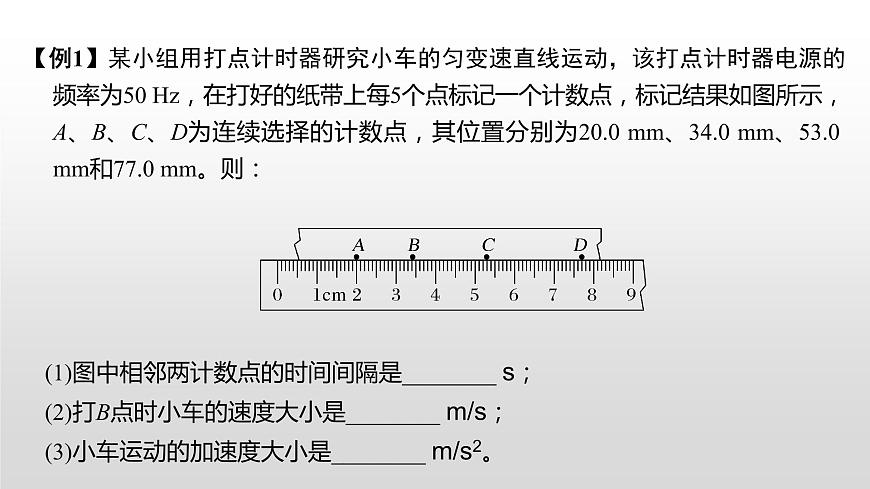

【例1】某小組用打點計時器研究小車的勻變速直線運動，該打點計時器電源的頻率為50 Hz，在打好的紙帶上每5個點標記一個計數點，標記結果如圖所示，A、B、C、D為連續選擇的計數點，其位置分別為20.0 mm、34.0 mm、53.0 mm和77.0 mm。則：
(1)圖中相鄰兩計數點的時間間隔是________ s；(2)打B點時小車的速度大小是________ m/s；(3)小車運動的加速度大小是________ m/s2。
【變式1】 (2020·江蘇鹽城市第三次模擬)小華同學在“探究小車速度隨時間變化的規律”實驗中，選出了如圖甲所示的一條紙帶(每兩個點間還有4個點沒有畫出)。打點計時器的電源頻率為50 Hz。
(1)根據紙帶上的數據，計算E點時小車的瞬時速度并填入表中。
(2)小華同學根據實驗數據在圖乙中畫出了小車的圖像。請你根據v－t圖像判斷小車做的是__________(填寫序號)A.勻速直線運動B.勻變速直線運動C.非勻變速直線運動(3)小紅同學用以下方法繪制了小車運動的v－t圖像：第一，先把紙帶每隔0.1 s剪斷，得到若干短紙條；第二、再把這些紙條并排貼在一張紙上，使這些紙條下端對齊，作為時間坐標軸，標出時間；第三，將紙條上端中心連起來，于是得到v－t圖像。請回答這樣做__________(選填“可行”“不可行”)，簡要說明其理由____________。
答案　(1) 1.39　(2)B　(3)可行　見解析
(2)根據v－t圖像可知小車做的是勻變速直線運動，故選B。
(3)該做法是可行的；因?yàn)榧魯嗟募垘玫臅r(shí)間都是t＝0.1s，即時間t相等，所以紙帶的長度之比等于此段紙帶的平均速度之比；而此段紙帶的平均速度等于這段紙帶中間時刻的速度。最后得出結論：紙帶的長度之比等于此段紙帶的平均速度之比，還等于各段紙帶中間時刻的速度之比，即紙帶的高度之比等于中間時刻速度之比，因此該做法是合理的。
【變式2】 (2020·廣東潮州市第二次模擬)在做“研究勻變速直線運動”的實驗時，某同學得到一條用打點計時器打下的紙帶，如圖所示，各個計數點已經在紙帶上標出，圖中每相鄰兩個計數點間還有4個點沒有畫出，打點計時器接頻率f＝50 Hz的交流電源。
(1)該實驗__________平衡摩擦力，__________滿足鉤碼的質量遠遠小于木塊的質量(填“需要”“不需要”)；(2)打下計數點6時紙帶的速度v6＝__________(用給定字母表示)；(3)物體加速度為a＝___________________________________(用給定字母表示)；(4)如果交變電流的頻率f＞50 Hz，但當時做實驗的同學并不知道，那么測得的加速度值比真實值__________(選填“偏大”或“偏小”)。
解析　(1)本實驗是研究勻變速直線運動的規律，即只需要測出木塊運動的加速度和速度，而不需要測出合力的大小，故不需要平衡摩擦力，也不需要滿足鉤碼的質量遠遠小于木塊的質量。
(3)根據勻變速直線運動的判別式有x3－x1＝4a1t2x4－x2＝4a2t2
1.高考啟示高考實驗題一般源于教材而不拘泥于教材，是在教材實驗的基礎上創設新情景。因此，要在夯實教材實驗的基礎上注意遷移和創新能力的培養，善于用教材中實驗的原理、方法和技巧處理新問題。
【例2】 (2017·全國卷Ⅱ，22)某同學研究在固定斜面上運動物體的平均速度、瞬時速度和加速度之間的關系。使用的器材有：斜面、滑塊、長度不同的矩形擋光片、光電計時器。
(c)圖5
解析　(1)設擋光片末端到達光電門的速度為v，
(2)將圖線延長交縱軸52.1 cm/s處，即為vA，vA＝52.1 cm/s，圖線的斜率
即a＝16.3 cm/s2。
【變式3】 (2020·廣東廣州市天河區三模熱身)用圖6甲所示的實驗裝置來測量勻變速直線運動的加速度。
(1)實驗的主要步驟：①用游標卡尺測量擋光片的寬度d，結果如圖乙所示，讀得d＝__________mm；②用刻度尺測量A點到光電門所在位置B點之間的水平距離x；③滑塊從A點靜止釋放(已知砝碼落地前擋光片已通過光電門)；④讀出擋光片通過光電門所用的時間t；⑤改變光電門的位置，滑塊每次都從A點靜止釋放，測量相應的x值并讀出t值。
答案　(1)6.60　(2)2.38×104　(3)0.518
解析　(1)①主尺刻度為6 mm，分尺刻度為0.05 mm×12＝0.60 mm，最終刻度為6.60 mm。
類型2　實驗方法拓展——測重力加速度
【例3】 (2019·全國卷Ⅲ，22)甲、乙兩位同學設計了利用數碼相機的連拍功能測重力加速度的實驗。實驗中，甲同學負責釋放金屬小球，乙同學負責在小球自由下落的時候拍照。已知相機每間隔0.1 s拍1幅照片。(1)若要從拍得的照片中獲取必要的信息，在此實驗中還必須使用的器材是________。(填正確答案標號)A.米尺 B.秒表 C.光電門 D.天平(2)簡述你選擇的器材在本實驗中的使用方法。答：____________________________________________________________(3)實驗中兩同學由連續3幅照片上小球的位置a、b和c得到ab＝24.5 cm、ac＝58.7 cm，則該地的重力加速度大小為g＝________m/s2。(保留2位有效數字)
解析　(1)利用頻閃照片測重力加速度時需要測量小球下落的距離，因此實驗時必須使用米尺。(2)將米尺豎直放置，小球靠近米尺下落，從照片上直接讀出小球下落的距離。(3)根據Δx＝gT2得重力加速度大小
答案　(1)A　(2)將米尺豎直放置，使小球下落時盡量靠近米尺　(3)9.7
【變式4】 (2021·1月湖南普高校招生適應性考試，11)某同學利用滑塊在氣墊導軌上的運動測量當?shù)氐闹亓铀俣取Ｈ鐖D8(a)所示，所用器材包括：氣墊導軌、滑塊(上方安裝有寬度為d的遮光片)、數字計時器、光電門等。導軌下方兩支點間的距離為l。實驗步驟如下：
(1)開動氣泵，調節氣墊導軌，輕推滑塊，當光電門A記錄的遮光時間________(填“大于”“小于”或“等于”)光電門B記錄的遮光時間時，可認為氣墊導軌水平；(2)用游標卡尺測量遮光片寬度d，如圖所示，d＝________ cm；(3)在導軌左支點下加一高度為h的墊塊，讓滑塊從導軌頂端滑下，記錄遮光片經過A、B兩處光電門的遮光時間Δt1、Δt2及遮光片從A運動到B所用的時間t12，可求出重力加速度g＝________(用題中給出的物理量符號表示)；(4)分析實驗結果發現，重力加速度的測量值比該地的實際值偏小，寫出一條產生這一結果的可能原因：_________________________________________________________________________________________________________。
