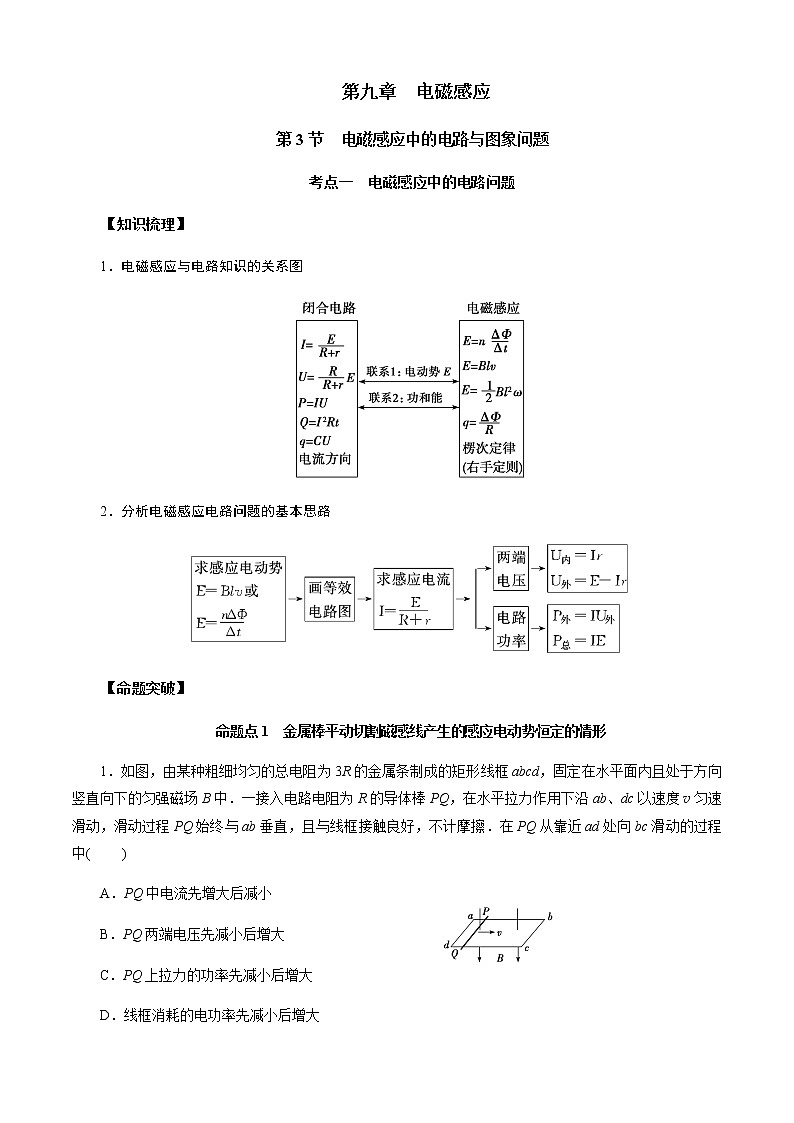

?第九章 電磁感應
第3節　電磁感應中的電路與圖象問題
考點一　電磁感應中的電路問題
【知識梳理】
1．電磁感應與電路知識的關系圖

2．分析電磁感應電路問題的基本思路

【命題突破】
命題點1　金屬棒平動切割磁感線產生的感應電動勢恒定的情形
1．如圖，由某種粗細均勻的總電阻為3R的金屬條制成的矩形線框abcd，固定在水平面內且處于方向豎直向下的勻強磁場B中．一接入電路電阻為R的導體棒PQ，在水平拉力作用下沿ab、dc以速度v勻速滑動，滑動過程PQ始終與ab垂直，且與線框接觸良好，不計摩擦．在PQ從靠近ad處向bc滑動的過程中(　　 )
A．PQ中電流先增大后減小
B．PQ兩端電壓先減小后增大
C．PQ上拉力的功率先減小后增大
D．線框消耗的電功率先減小后增大

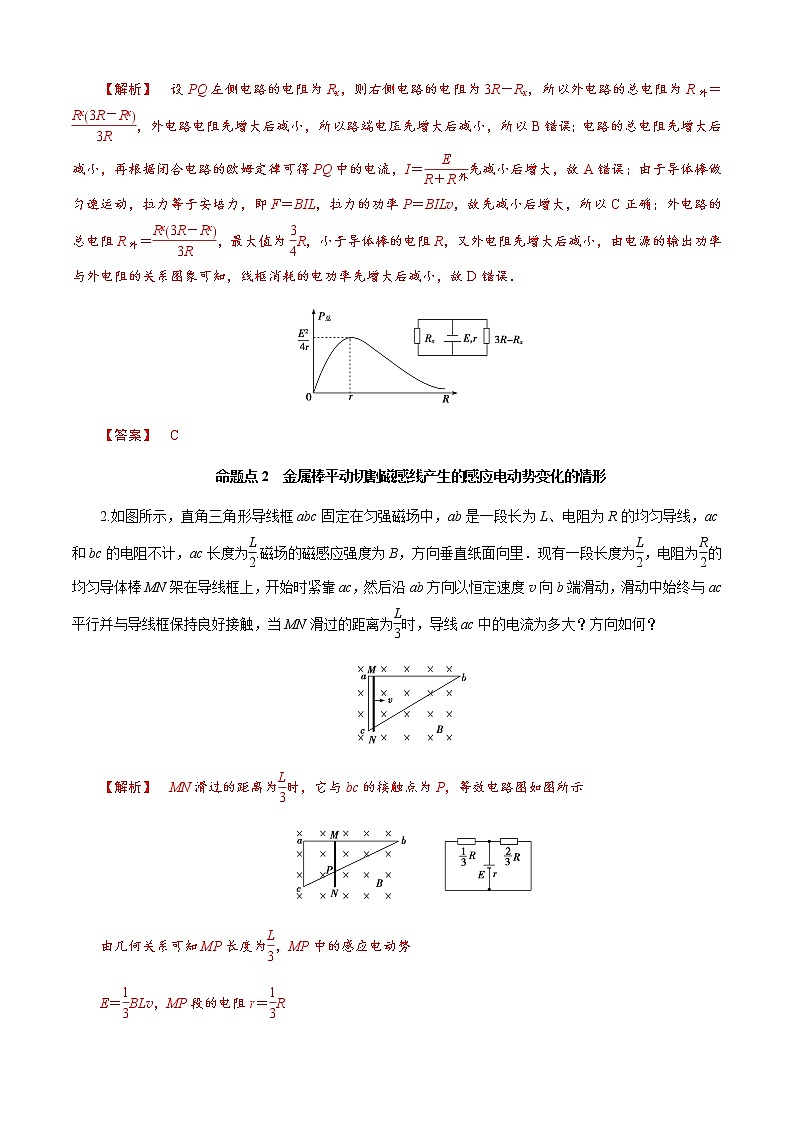

【解析】　設PQ左側電路的電阻為Rx，則右側電路的電阻為3R－Rx，所以外電路的總電阻為R外＝，外電路電阻先增大后減小，所以路端電壓先增大后減小，所以B錯誤；電路的總電阻先增大后減小，再根據閉合電路的歐姆定律可得PQ中的電流，I＝先減小后增大，故A錯誤；由于導體棒做勻速運動，拉力等于安培力，即F＝BIL，拉力的功率P＝BILv，故先減小后增大，所以C正確；外電路的總電阻R外＝，最大值為R，小于導體棒的電阻R，又外電阻先增大后減小，由電源的輸出功率與外電阻的關系圖象可知，線框消耗的電功率先增大后減小，故D錯誤．

【答案】　C

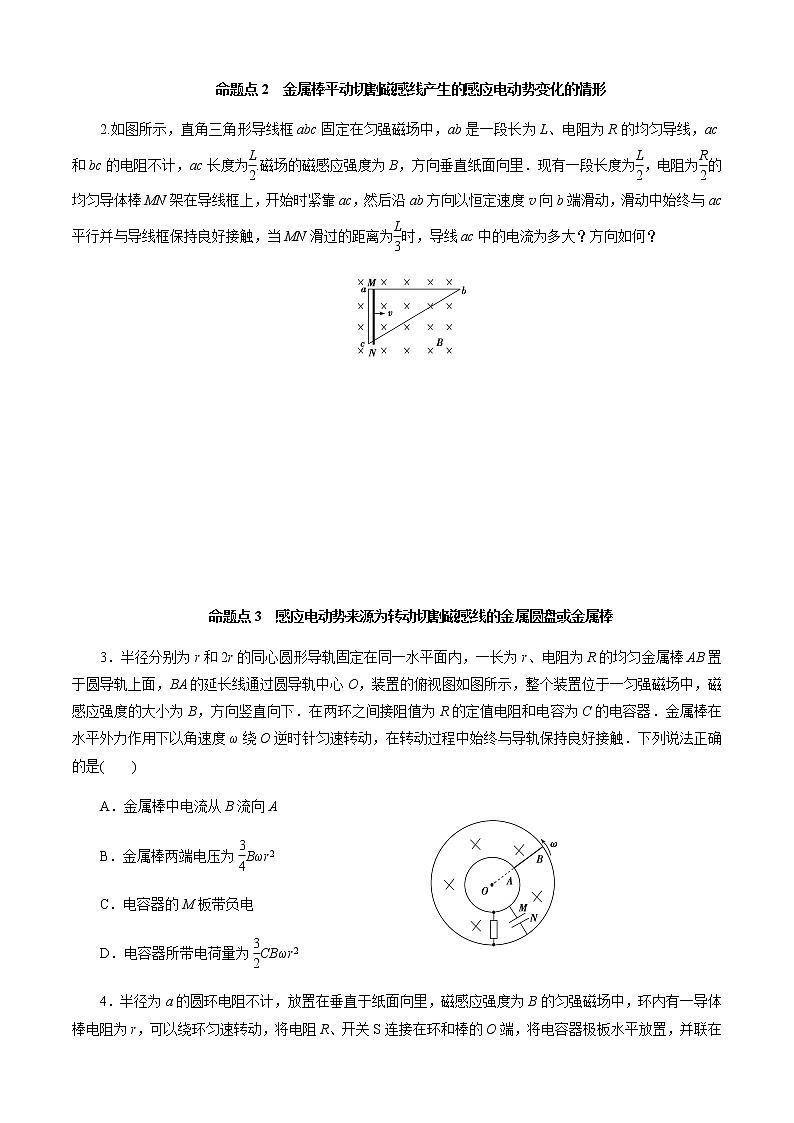

命題點2　金屬棒平動切割磁感線產生的感應電動勢變化的情形
2.如圖所示，直角三角形導線框abc固定在勻強磁場中，ab是一段長為L(zhǎng)、電阻為R的均勻?qū)Ь€，ac和bc的電阻不計，ac長度為.磁場的磁感應強度為B，方向垂直紙面向里．現有一段長度為，電阻為的均勻?qū)w棒MN架在導線框上，開始時緊靠ac，然后沿ab方向以恒定速度v向b端滑動，滑動中始終與ac平行并與導線框保持良好接觸，當MN滑過的距離為時，導線ac中的電流為多大？方向如何？

【解析】　MN滑過的距離為時，它與bc的接觸點為P，等效電路圖如圖所示

由幾何關系可知MP長度為，MP中的感應電動勢
E＝BLv，MP段的電阻r＝R

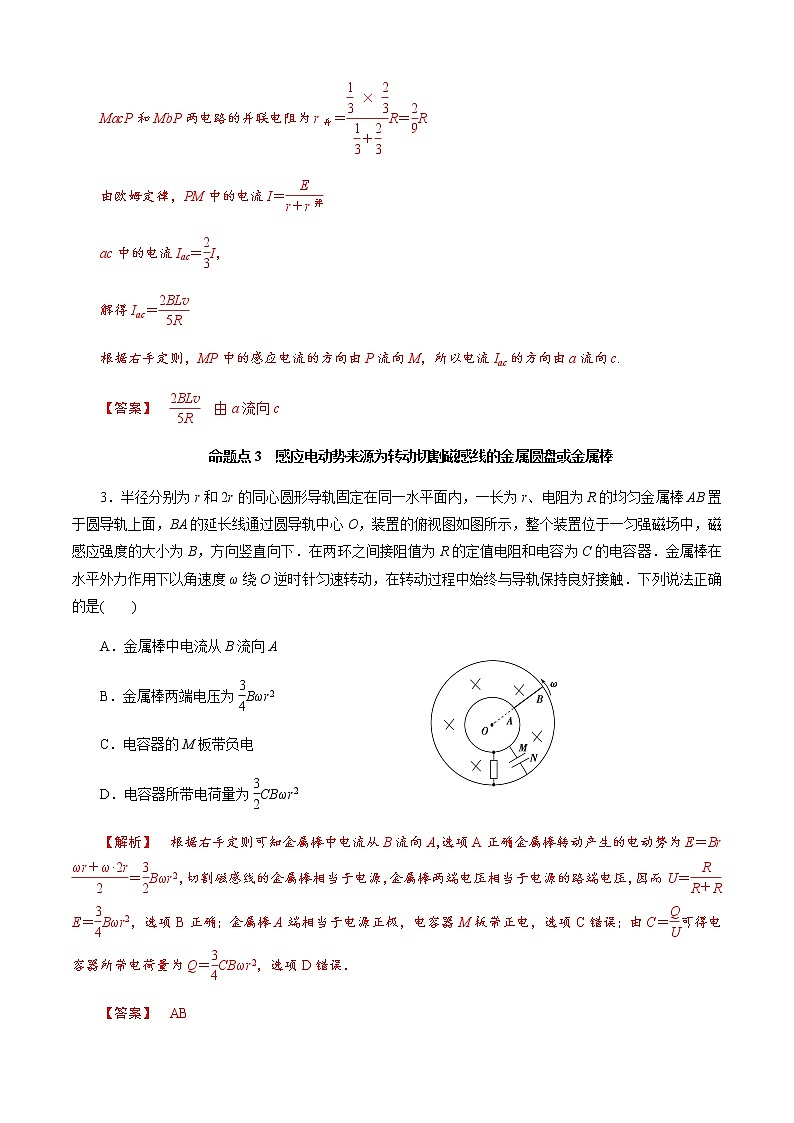

MacP和MbP兩電路的并聯電阻為r并＝R＝R
由歐姆定律，PM中的電流I＝
ac中的電流Iac＝I，
解得Iac＝
根據右手定則，MP中的感應電流的方向由P流向M，所以電流Iac的方向由a流向c.
【答案】　　由a流向c
命題點3　感應電動勢來源為轉動切割磁感線的金屬圓盤或金屬棒
3．半徑分別為r和2r的同心圓形導軌固定在同一水平面內，一長為r、電阻為R的均勻金屬棒AB置于圓導軌上面，BA的延長線通過圓導軌中心O，裝置的俯視圖如圖所示，整個裝置位于一勻強磁場中，磁感應強度的大小為B，方向豎直向下．在兩環之間接阻值為R的定值電阻和電容為C的電容器．金屬棒在水平外力作用下以角速度ω繞O逆時針勻速轉動，在轉動過程中始終與導軌保持良好接觸．下列說法正確的是(　　)
A．金屬棒中電流從B流向A
B．金屬棒兩端電壓為Bωr2
C．電容器的M板帶負電
D．電容器所帶電荷量為CBωr2
【解析】　根據右手定則可知金屬棒中電流從B流向A，選項A正確；金屬棒轉動產生的電動勢為E＝Br＝Bωr2，切割磁感線的金屬棒相當于電源，金屬棒兩端電壓相當于電源的路端電壓，因而U＝E＝Bωr2，選項B正確；金屬棒A端相當于電源正極，電容器M板帶正電，選項C錯誤；由C＝可得電容器所帶電荷量為Q＝CBωr2，選項D錯誤．
【答案】　AB

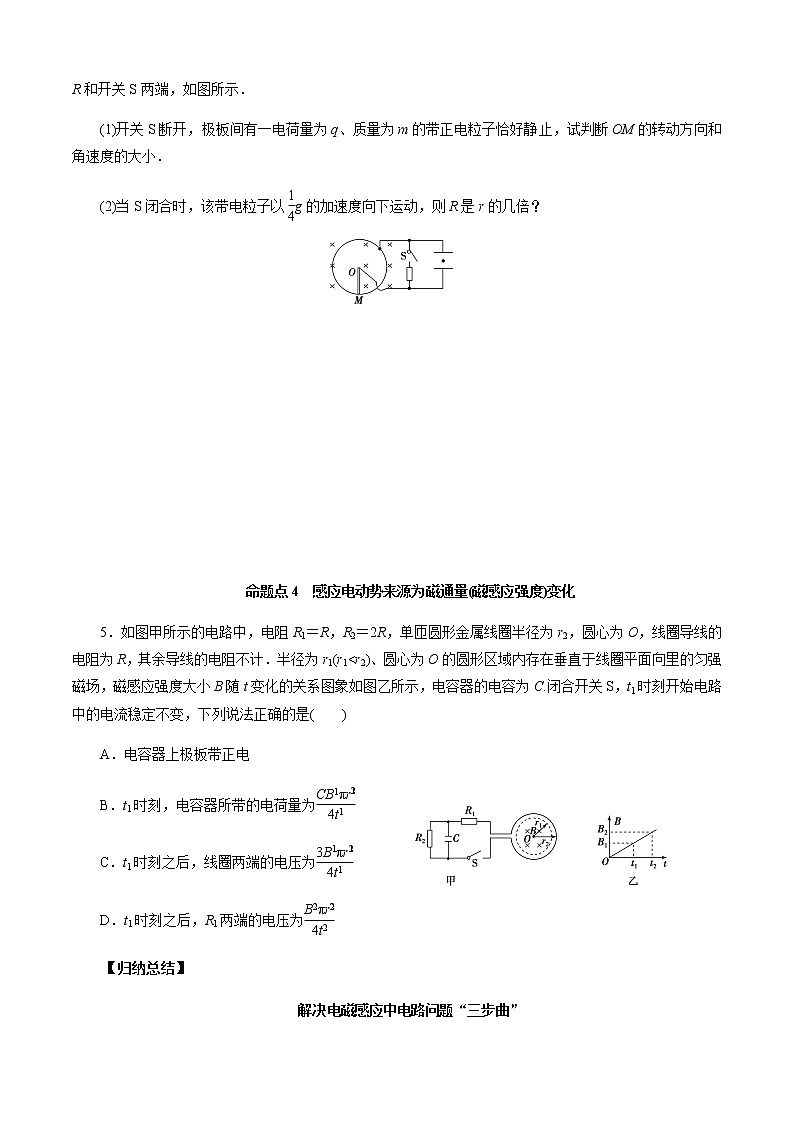

4．半徑為a的圓環電阻不計，放置在垂直于紙面向里，磁感應強度為B的勻強磁場中，環內有一導體棒電阻為r，可以繞環勻速轉動，將電阻R、開關S連接在環和棒的O端，將電容器極板水平放置，并聯在R和開關S兩端，如圖所示．
(1)開關S斷開，極板間有一電荷量為q、質量為m的帶正電粒子恰好靜止，試判斷OM的轉動方向和角速度的大?。?br /> (2)當S閉合時，該帶電粒子以g的加速度向下運動，則R是r的幾倍？


【解析】　(1)由于粒子帶正電，故電容器上極板帶負電，根據右手定則可知，OM應繞O點沿逆時針方向轉動，粒子受力平衡，則mg＝q，E＝Ba2ω
當S斷開時，U＝E，解得ω＝ .
(2)當S閉合時，根據牛頓第二定律：
mg－＝m·g
U′＝·R
解得＝3.
【答案】　(1)　(2)3
命題點4　感應電動勢來源為磁通量(磁感應強度)變化
5．如圖甲所示的電路中，電阻R1＝R，R2＝2R，單匝圓形金屬線圈半徑為r2，圓心為O，線圈導線的電阻為R，其余導線的電阻不計．半徑為r1(r1L)的條形勻強磁場區域，磁場的邊界與導線框的一邊平行，磁場方向豎直向下．導線框以某一初速度向右運動．t＝0時導線框的右邊恰與磁場的左邊界重合，隨后導線框進入并通過磁場區域．下列v-t圖象中，可能正確描述上述過程的是(　　)


【解析】　線框進入和離開磁場時，安培力的作用都是阻礙線框運動，使線框速度減小，由E＝BLv、I＝及F＝BIL＝ma可知安培力減小，加速度減小，當線框完全進入磁場后穿過線框的磁通量不再變化，不產生感應電流，不再產生安培力，線框做勻速直線運動，故選項D正確．
【答案】　D
3．如圖甲所示，abcd是位于豎直平面內的正方形閉合金屬線框，在金屬線框的下方有一磁感應強度為B的勻強磁場區域，MN和M′N′是勻強磁場區域的水平邊界，并與線框的bc邊平行，磁場方向與線框平面垂直．現金屬線框由距MN的某一高度從靜止開始下落，圖乙是金屬線框由開始下落到完全穿過勻強磁場區域的v-t圖象．已知金屬線框的質量為m，電阻為R，當?shù)氐闹亓铀俣葹間，圖象中坐標軸上所標出的v1、v2、v3、t1、t2、t3、t4均為已知量(下落過程中線框abcd始終在豎直平面內，且bc邊始終水平)．根據題中所給條件，以下說法正確的是(　　)
A．可以求出金屬線框的邊長
B．線框穿出磁場時間(t4－t3)等于進入磁場時間(t2－t1)
C．線框穿出磁場與進入磁場過程所受安培力方向相同
D．線框穿出磁場與進入磁場過程產生的焦耳熱相等
【解析】　根據題圖乙分析可知，t3～t4時間內線框做勻速直線運動，線框的邊長為l＝v3(t4－t3)，選項A正確．由于線框離開磁場時的速度v3大于進入磁場時的平均速度，因此線框穿出磁場時間小于進入磁場時間，選項B錯誤．線框穿出磁場與進入磁場過程所受安培力方向都是豎直向上的，選項C正確．線框進入磁場時減少的重力勢能和穿出磁場時減少的重力勢能相等．線框進入磁場時減少的重力勢能一部分轉化為線框的動能，另一部分轉化為焦耳熱，即mgLQ1.線框勻速穿出磁場，穿出磁場時減少的重力勢能全部轉化為焦耳熱，即mgl＝Q2，由此可見Q1
