高考物理一輪復習第12章交變電流傳感器第1節交變電流的產生及其描述課件

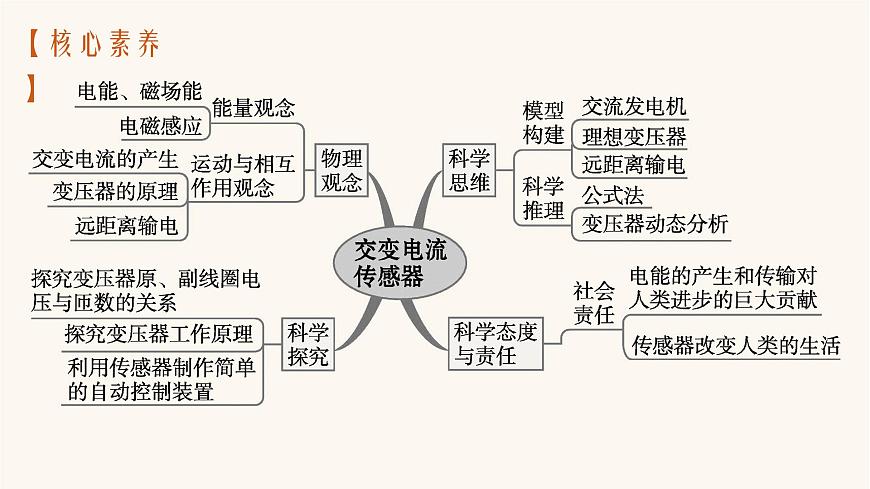

這是一份高考物理一輪復習第12章交變電流傳感器第1節交變電流的產生及其描述課件，共44頁。PPT課件主要包含了素養導讀備考定向，核心素養，試題情境，生活實踐類，學習探索類，考向預測，必備知識預案自診，知識梳理，垂直磁場，Emsinωt等內容，歡迎下載使用。

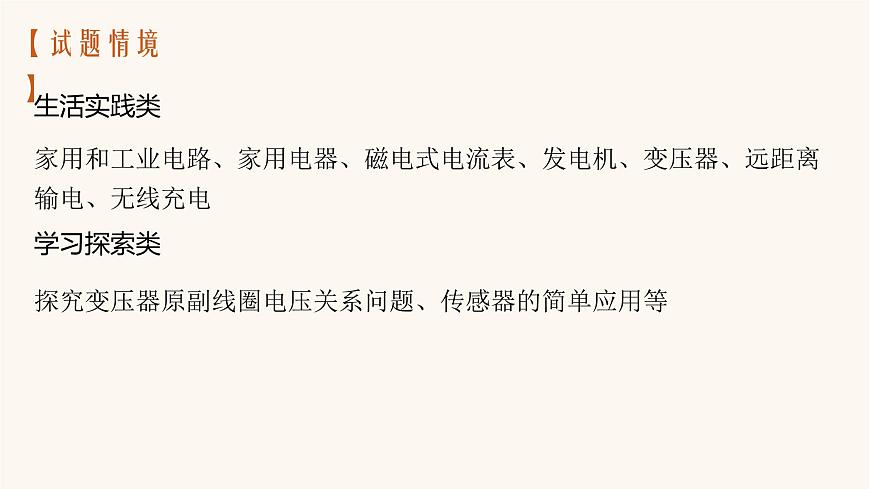

家用和工業電路、家用電器、磁電式電流表、發電機、變壓器、遠距離輸電、無線充電
探究變壓器原副線圈電壓關系問題、傳感器的簡單應用等

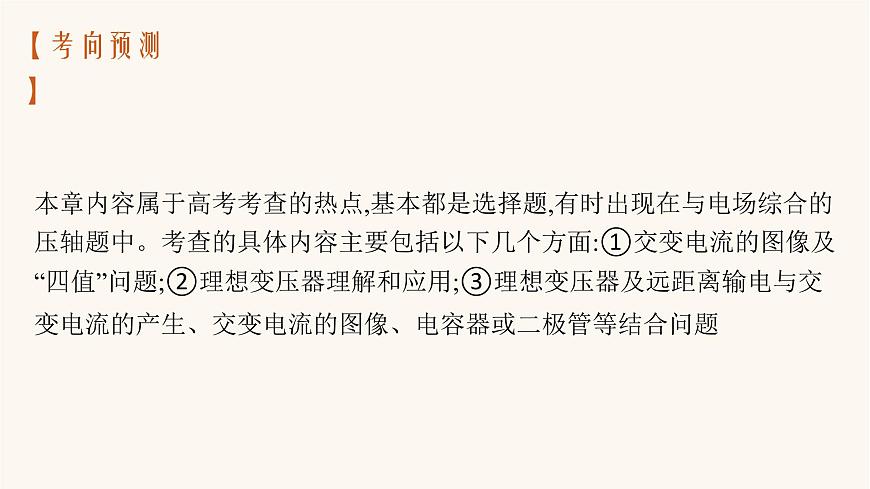

本章內容屬于高考考查的熱點,基本都是選擇題,有時出現在與電場綜合的壓軸題中?？疾榈木唧w內容主要包括以下幾個方面:①交變電流的圖像及“四值”問題;②理想變壓器理解和應用;③理想變壓器及遠距離輸電與交變電流的產生、交變電流的圖像、電容器或二極管等結合問題

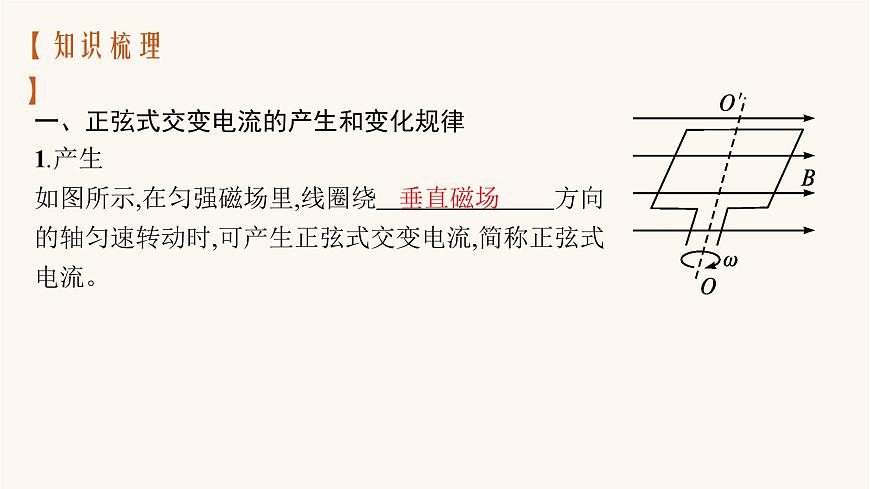

一、正弦式交變電流的產生和變化規律1.產生如圖所示,在勻強磁場里,線圈繞　　　　　　　方向的軸勻速轉動時,可產生正弦式交變電流,簡稱正弦式電流。?

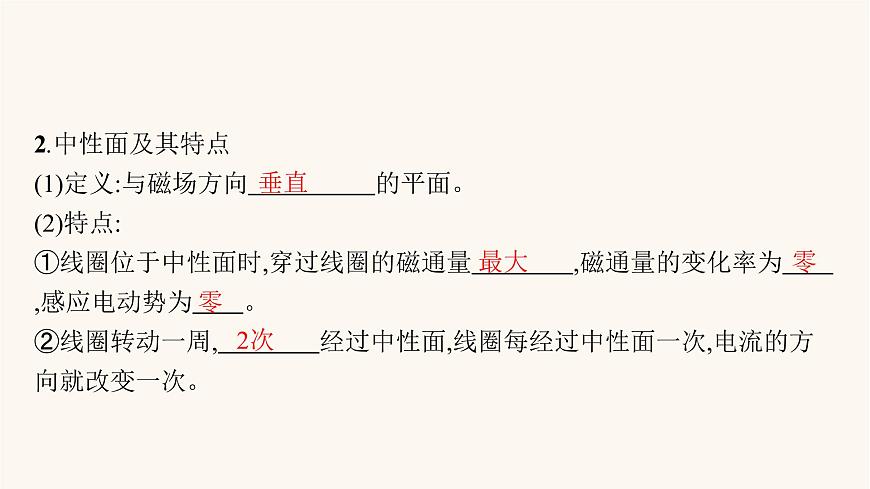

2.中性面及其特點(1)定義:與磁場方向　　　　　的平面。?(2)特點:①線圈位于中性面時,穿過線圈的磁通量　　　　,磁通量的變化率為　　,感應電動勢為　　。?②線圈轉動一周,　　　　經過中性面,線圈每經過中性面一次,電流的方向就改變一次。?
3.圖像用以描述交變電流隨時間變化的規律,如果線圈從中性面位置開始計時,其圖像為　　　　曲線,如圖所示。?
4.變化規律(線圈在中性面位置開始計時)①(1)電動勢e隨時間變化的規律:e=　　　　　　　。?(2)電壓u隨時間變化的規律:u=　　　　　　　。?(3)電流i隨時間變化的規律:i=　　　　　　。?其中ω等于線圈轉動的　　　　　　　　　　　　,Em=　　　　　　=　　　　　。?
二、描述交變電流的物理量1.周期和頻率(1)周期(T):交變電流完成　　　　　　　變化,即線圈　　　　　　所需要的時間,單位是　　　　　　,公式　　　　　　。?(2)頻率:交變電流在　　　　　　　　　　　　　　　　　的次數,單位是　　　　　　。?2.交變電流的周期和頻率的關系T=　　　　。?
單位時間內完成周期性變化　
3.交變電流的“四值”(1)瞬時值:交變電流某一時刻的值,是時間的函數。(2)峰值:交變電流(電流、電壓或電動勢)所能達到的最大的值,也叫最大值。(3)有效值②:跟交變電流的　　　　　等效的　　　電流的值叫作交變電流的有效值。對正弦式交變電流,其有效值和峰值的關系為E=　　　　　,U=　　　　　,I=　　　　　　。?
②注:若圖像部分是正弦(或余弦)式交變電流,其中的 周期(必須是從零至最大值或從最大值至零)和 周期部分可直接應用正弦式交變電流有效值與最大值間的關系 求解。
(4)平均值③:用E=　　　　　　來計算。?
③注:交變電流的平均值與對應的時間有關,不同時間內的平均值一般不同。
1.判斷下列說法的正誤。(1)交變電流的主要特征是電流的方向隨時間周期性變化。(　　)(2)大小變化而方向不變的電流也叫交變電流。(　　)(3)線圈經過中性面時產生的感應電動勢最大。(　　)(4)在一個周期內,正弦交流電的方向改變兩次。(　　)(5)最大值和有效值之間的 倍關系只適用于正弦(余弦)交流電。(　　)(6)交流電壓表及交流電流表的讀數均為峰值。(　　)
2.(新教材人教版選擇性必修第二冊P51習題改編)如圖所示,KLMN是一個豎直的矩形導線框,全部處于磁感應強度為B的水平方向的勻強磁場中,線框面積為S,MN邊水平,線框繞某豎直固定軸以角速度ω勻速轉動。在MN邊與磁場方向的夾角達到30°的時刻(圖示位置),求導線框中產生的瞬時電動勢e的大小和線框此時電流的方向(已知線框按俯視的逆時針方向轉動)。
3.(新教材人教版選擇性必修第二冊P53“思考與討論”改編)某交變電流的i-t圖像如圖所示,則其電流的有效值為(　　)
1.變化規律(線圈從中性面位置開始計時)
2.兩個特殊位置及其特點
1.如圖所示,在磁感應強度為B的勻強磁場中,面積為S的單匝矩形線圈abcd沿逆時針方向(俯視)繞垂直于磁場的中軸勻速轉動,角速度為ω。當ad邊與磁場方向的夾角為30°時,下列說法正確的是(　　)A.線圈中電流的方向是a→b→c→d→aB.線圈中產生的瞬時電動勢的大小是 BSωC.線圈再轉過60°時,產生的電流達到最大值D.線圈轉動過程中,穿過它的磁通量的變化率恒定
答案 B解析 當線圈逆時針轉動時,磁通量增大,由楞次定律可知,線圈中電流的方向是a→d→c→b→a,故A錯誤;線圈中的最大感應電動勢為Emax=BSω,如果從垂直中性面開始計時,線圈轉過30°,則e=Emaxcs 30°= BSω,故B正確;線圈再轉過60°時,線圈處于中性面位置,此時磁通量最大,感應電動勢為0,感應電流為0,故C錯誤;由法拉第電磁感應定律可得E= ,由于線圈轉動過程中,電動勢變化,即穿過它的磁通量的變化率變化,故D錯誤。
2.如圖甲所示,在勻強磁場中,兩個匝數相同的正方形金屬線圈分別以不同的轉速,繞與磁感線垂直的軸勻速轉動,產生的交變電動勢e隨時間t變化的圖像如圖乙中曲線a、b所示,則(　　)
A.t=0時刻,兩線圈均處于垂直于中性面的位置B.a、b對應的線圈轉速之比為2∶3C.a、b對應的兩線圈面積之比為1∶1D.若只改變兩線圈的形狀(匝數不變),則兩線圈電動勢的有效值之比一定不變
【典例1】 如圖甲所示電路,已知電阻R1=R2=R,和R1并聯的D是理想二極管(正向電阻可視為零,反向電阻為無窮大),在A、B之間
加一個如圖乙所示的交變電壓(電壓為正值時,UAB>0)。由此可知(　　)A.在A、B之間所加的交變電壓的周期為2 sB.在A、B之間所加的交變電壓的瞬時值表達式為u=20 sin 50πt(V)C.加在R1上電壓的有效值為10 VD.加在R2上電壓的有效值為5 V
破題 由圖像可得交流電的周期,電壓最大值,依據u=Umsin ωt可得交變電壓的瞬時值表達式。根據電流的熱效應,注意二極管的單向?qū)щ娦允沟冒雮€周期內R1被短路,另半個周期內R1與R2串聯,從而即可求解。
3.(多選)(2020河北衡水模擬)如圖所示,線圈ABCD匝數n=10,面積S=0.4 m2,邊界MN(與線圈的AB邊重合)右側存在磁感應強度B= T的勻強磁場,若線圈從圖示位置開始繞AB邊以ω=10π rad/s的角速度勻速轉動,則以下說法正確的是(　　)A.線圈產生的是正弦交流電B.線圈在轉動過程中產生的最大感應電動勢為80 VD.線圈產生的感應電動勢的有效值為40 V
4.(2018全國卷Ⅲ)一電阻接到方波交流電源上,在一個周期內產生的熱量為Q方;若該電阻接到正弦交流電源上,在一個周期內產生的熱量為Q正。該電阻上電壓的峰值均為u0,周期均為T,如圖所示。則Q方∶Q正等于(　　)
【典例2】 (多選)(2020湖北七市教科研協作體高三下學期5月聯考)如圖甲為旋轉電樞式交流發電機的原理圖,多匝矩形線圈在磁感應強度為B的勻強磁場中繞垂直于
磁場方向的固定軸OO'勻速轉動,線圈的兩端經集流環和電刷與可變電阻R連接,與R并聯的交流電壓表為理想電表,當R=10 Ω時電壓表示數是10 V。已知線圈的內阻為r=5 Ω,圖乙是矩形線圈磁通量Φ隨時間t變化的圖像,則(　　)A.可變電阻R消耗的電功率為10 WB.穿過線圈磁通量的最大值為 WbC.R兩端的電壓u隨時間t變化的規律是u=14.1sin 100πt (V)D.調節可變電阻R的大小,其消耗的最大電功率可以達到11.25 W
破題 (1)根據“當R=10 Ω時電壓表示數是10 V”計算電阻R消耗的功率;根據閉合電路歐姆定律計算交流電源的電動勢的有效值,然后計算最大值;由圖乙得出角速度。(2)當R=r時可變電阻消耗的功率最大。?
5.如圖甲所示是一種振動發電裝置的示意圖,一個半徑r=0.10 m、匝數n=20匝的線圈套在永久磁鐵槽中,槽中磁場的磁感線均沿半徑方向均勻分布(其右側視圖如圖乙所示),線圈所在位置磁感應強度B的大小均為B= T,線圈的電阻R1=0.50 Ω,它的引出線接有R2=9.50 Ω的小燈泡L, 為理想交流電流表。當線圈框架的P端在外力作用下沿軸線做往復運動,便有電流通過燈泡。若線圈
往復運動的規律如圖丙所示(v取向右為正),則下列判斷正確的是(　　)
A.電流表的示數為0.24 s時回路中的電流最大C.回路中交流電的頻率為50 s時燈泡L中電流的方向為從D→L→C
6.(多選)如圖所示,邊長為L的正方形單匝線圈abcd,其電阻為r,外電路的電阻為R,ab的中點和cd的中點的連線O'O恰好位于勻強磁場的邊界線上,磁場的磁感應強度為B。若線圈從圖示位置開始以角速度ω繞軸O'O勻速轉動,則以下判斷正確的是(　　)
A.圖示位置線圈中的感應電動勢最大,為Em=BL2ωB.閉合電路中感應電動勢的瞬時值表達式為e= BL2ωsin ωtC.線圈從圖示位置轉過180°的過程中,流過電阻R的電荷量為D.線圈轉動一周的過程中,電阻R上產生的熱量為
