力學作圖題----甘肅省各地2021－2022學年八年級下學期物理期末試題分類選編

這是一份力學作圖題----甘肅省各地2021－2022學年八年級下學期物理期末試題分類選編，共16頁。

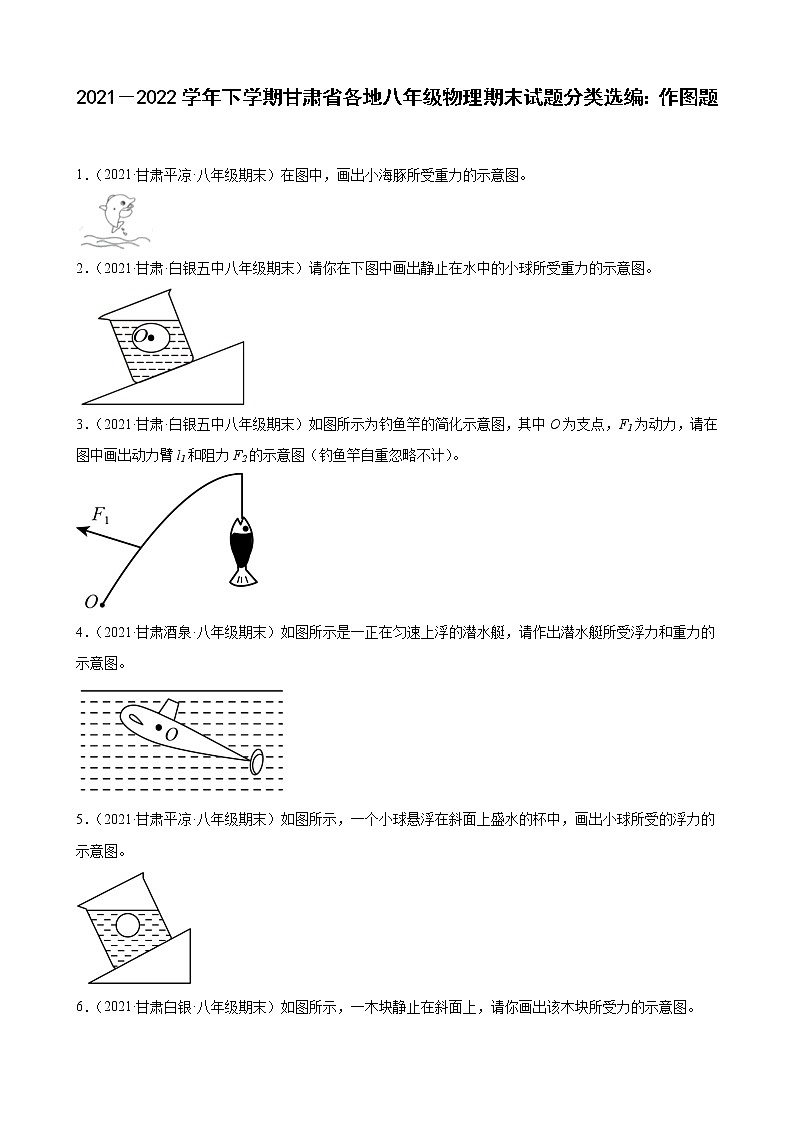

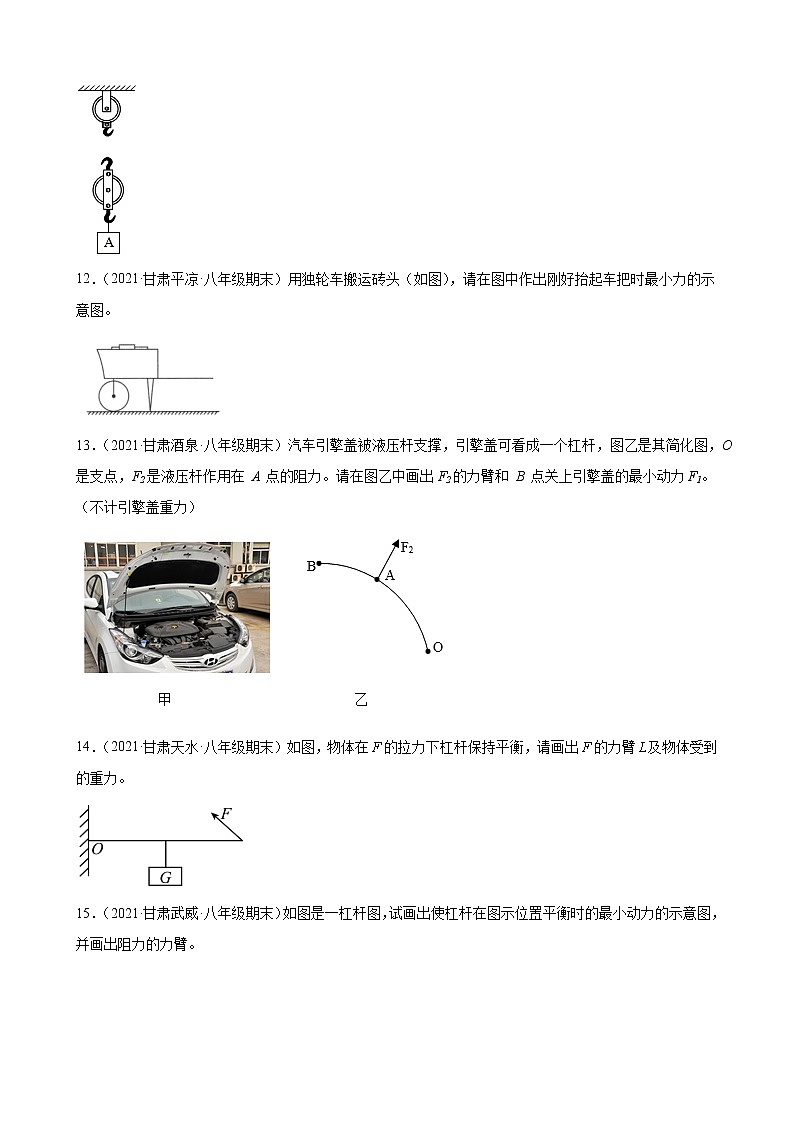

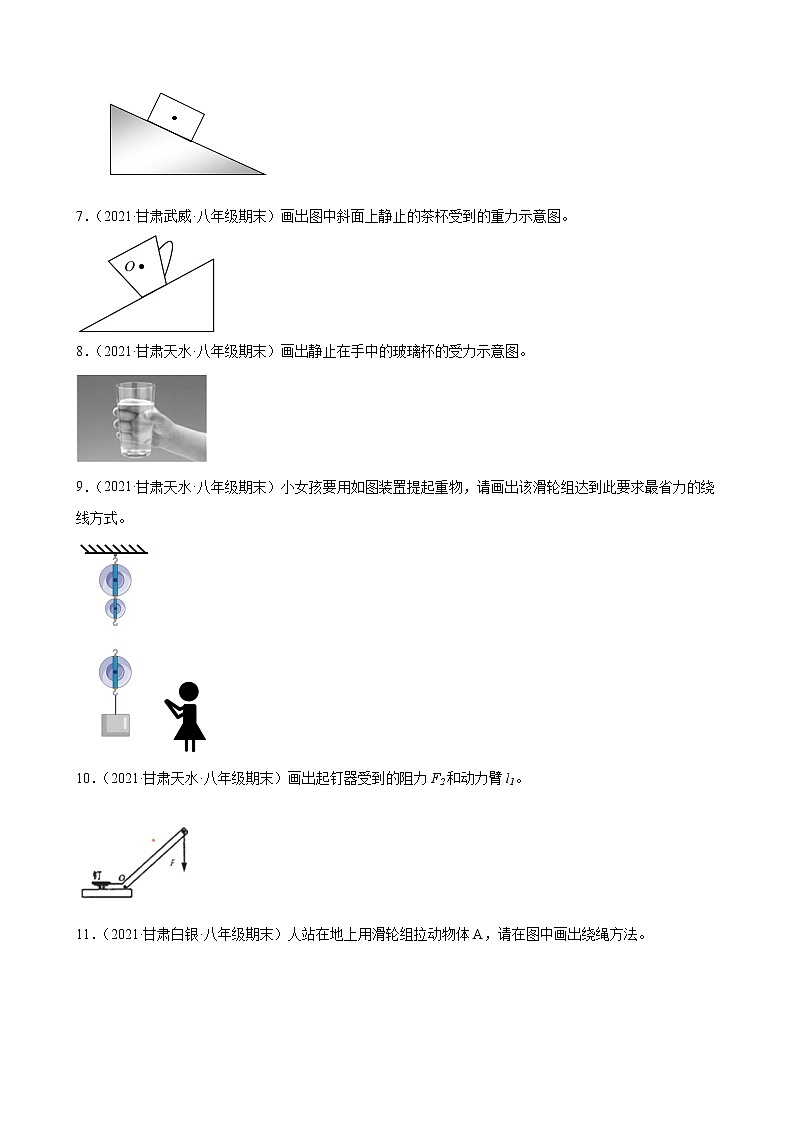

2021－2022學年下學期甘肅省各地八年級物理期末試題分類選編：作圖題 1．（2021·甘肅平?jīng)?/span>·八年級期末）在圖中，畫出小海豚所受重力的示意圖。2．（2021·甘肅·白銀五中八年級期末）請你在下圖中畫出靜止在水中的小球所受重力的示意圖。3．（2021·甘肅·白銀五中八年級期末）如圖所示為釣魚竿的簡化示意圖，其中O為支點，F1為動力，請?jiān)趫D中畫出動力臂l1和阻力F2的示意圖（釣魚竿自重忽略不計）。4．（2021·甘肅酒泉·八年級期末）如圖所示是一正在勻速上浮的潛水艇，請作出潛水艇所受浮力和重力的示意圖。5．（2021·甘肅平?jīng)?/span>·八年級期末）如圖所示，一個小球懸浮在斜面上盛水的杯中，畫出小球所受的浮力的示意圖。6．（2021·甘肅白銀·八年級期末）如圖所示，一木塊靜止在斜面上，請你畫出該木塊所受力的示意圖。7．（2021·甘肅武威·八年級期末）畫出圖中斜面上靜止的茶杯受到的重力示意圖。8．（2021·甘肅天水·八年級期末）畫出靜止在手中的玻璃杯的受力示意圖。9．（2021·甘肅天水·八年級期末）小女孩要用如圖裝置提起重物，請畫出該滑輪組達到此要求最省力的繞線方式。10．（2021·甘肅天水·八年級期末）畫出起釘器受到的阻力F2和動力臂l1。11．（2021·甘肅白銀·八年級期末）人站在地上用滑輪組拉動物體A，請?jiān)趫D中畫出繞繩方法。12．（2021·甘肅平?jīng)?/span>·八年級期末）用獨輪車搬運磚頭（如圖），請?jiān)趫D中作出剛好抬起車把時最小力的示意圖。13．（2021·甘肅酒泉·八年級期末）汽車引擎蓋被液壓桿支撐，引擎蓋可看成一個杠桿，圖乙是其簡化圖，O是支點，F2是液壓桿作用在 A 點的阻力。請?jiān)趫D乙中畫出F2的力臂和 B 點關上引擎蓋的最小動力F1。（不計引擎蓋重力）14．（2021·甘肅天水·八年級期末）如圖，物體在的拉力下杠桿保持平衡，請畫出的力臂及物體受到的重力。15．（2021·甘肅武威·八年級期末）如圖是一杠桿圖，試畫出使杠桿在圖示位置平衡時的最小動力的示意圖，并畫出阻力的力臂。16．（2021·甘肅武威·八年級期末）組裝如圖所示的滑輪組，畫出滑輪組的繞線，使繩子自由端最省力。(       )17．（2021·甘肅隴南·八年級期末）如圖所示，小明用羊角錘拔鐵釘，請畫出在A點施加最小動力F的示意圖及其力臂l．(      )18．（2021·甘肅·白銀五中八年級期末）如圖所示，在跳臺滑雪比賽中，運動員在空中滑翔時所受重力的示意圖正確的是______。（選填“甲”或“乙”）19．（2021·甘肅隴南·八年級期末）請畫出漂浮在水面上的木塊的受力示意圖．20．（2021·甘肅蘭州·八年級期末）如圖一個小球漂浮在水面上，請?jiān)趫D中畫出小球受力的示意圖。(      )21．（2021·甘肅天水·八年級期末）如圖甲所示是一個壓核桃鉗子，其中OAB 可以看成是一個杠桿，其簡化示意圖如圖乙所示，O 點是支點，A 點是阻力的作用點，B 點是動力的作用點。請?jiān)谝覉D中畫出壓核桃時，作用在A 點的阻力F2的阻力臂l2，以及作用在B 點的最小動力F1和動力臂l1。22．（2021·甘肅蘭州·八年級期末）圖中，請畫出FA的力臂l，并在B端畫出使杠桿平衡的最小力FB。23．（2021·甘肅蘭州·八年級期末）一個工人站在地面上，使用如圖所示的滑輪組將重物從地面提升到樓頂，要求繩子的自由端要向下拉，請你用筆畫線代替繩子，畫出滑輪組最省力的繞繩方法．(      )
參考答案：1．【解析】小海豚所受重力的方向豎直向下，過重心向下作一帶箭頭的線段，標上重力G，如圖所示：。2．【解析】重力方向豎直向下，作用點在球心，則作圖如下3．【解析】動力臂是支點到動力的垂直距離，阻力是魚對杠桿向下的拉力，如下圖所示：4．【解析】潛水艇正在勻速上浮，說明潛水艇處于平衡狀態，受浮力和重力這一對平衡力的作用。從重心O處畫出一條豎直向上的箭頭標出F浮，從重心O處畫一條同樣長度的豎直向下的箭頭標出G，如圖所示：5．【解析】浮力的方向是豎直向上的，作用點在物體的重心，從重心作豎直向上的有向線段，并標上F浮，即為浮力的示意圖，如圖：6．【解析】過重心作豎直向下的重力，過重心作沿斜面向上的摩擦力，過重心作垂直于斜面向上的支持力。如圖所示：7．【解析】重力的方向是豎直向下的，從茶杯的重心點沿豎直向下的方向畫一條帶箭頭的線段表示重力，標出重力符號，如圖所示。8．【解析】以水杯為研究對象，水杯在豎直方向上受重力和手對它的摩擦力，在這兩個力的作用下保持靜止，所以重力與摩擦力是一對平衡力，大小相等。重力方向豎直向下，所以摩擦力方向豎直向上。9．【解析】要使滑輪組最省力，需要承擔物重的繩子段數最多，所以要從動滑輪繞起。如圖所示：10．【解析】由圖可知，杠桿的支點在O點，從支點O作垂直于F作用線的垂線段，即是動力臂l1，阻力的作用點在錘子與釘帽的接觸點上，從阻力的作用點作豎直向下的力，即為阻力F2，如圖所示：11．【解析】站在地上拉動滑輪，繩子自由端受到的拉力方向應該是向下的，如下圖所示12．【解析】抬起車把時是以車輪中心為支點的杠桿，抬起車把動力臂最大時動力最小，如圖從支點到車把最外端的線段最長，則應以它為最大動力臂，且過車把最外端與它垂直向上時動力最小，如圖所示：13．【解析】由杠桿平衡條件知道，在阻力和阻力臂不變的情況下，要使動力最小，動力臂需最長，連接OB兩點，OB即為最長的動力臂L1，動力垂直于動力臂，方向斜向下；阻力臂為支點到阻力作用線的距離，先反向延長F2，再由O點作F2作用線的垂線即為阻力臂L2，如下圖：14．【解析】力臂是支點到力的作用線的距離；重力的始終豎直向下，作用點在物體的重心上。由圖知為支點，延長的作用線，從支點向的作用線作垂線，垂線段即為的力臂；物體的重力作用點作用在重心，方向豎直向下；如圖所示：15．【解析】連接OA就是最長的動力臂，根據杠桿平衡的條件，要使杠桿平衡動力方向向上，據此可畫出最小的動力；阻力作用在B點沿繩方向向下，OB為阻力臂，如圖所示：16．【解析】該滑輪組由一個定滑輪和一個動滑輪組成，當承擔物重的繩子股數為3時最省力，畫出滑輪組的繞線圖如圖所示：17．如下圖所示【解析】最小的力應是力臂最大時，最大的力臂是支點到力的作用線的距離，連接支點與力的作用點，然后通過力的作用點作力的臂的垂線，就是動力的方向，如上圖所示．18．乙【解析】重力方向是豎直向下的，作用點在運動員的重心上，甲圖中重力的方向和作用點是錯誤的，乙圖正確。19．如下圖所示【解析】漂浮在水面上的木塊，處于平衡狀態，受到重力和浮力作用，而且是一對平衡力；重力從重心豎直向下畫，浮力從重心豎直向上畫，標出符號G和F浮，注意兩條線段的長度相等，如上圖所示．20．【解析】小球處于漂浮狀態，受浮力和重力的作用，浮力和重力是一對平衡力，具體畫法如下： 。21．【解析】作用在A 點的阻力F2是核桃對杠桿的向上的支持力，阻力臂l2是將F2反向延長，過O點作F2的垂線，l2即為所求阻力臂；作用在B 點有最小動力F1，對應最大動力臂為連接支點和B點，動力臂l1即為所求，再過B點，作OB的垂線，根據杠桿平衡條件，動力F1的方向垂直OB向下，如圖所示：22．【解析】從支點O向FA的作用線作垂線，垂線段的長度為FA的力臂l；根據杠桿平衡條件，動力臂越長越省力，力的作用點確定，從支點到動力作用點的距離便為最長的力臂；圖中O為支點，要使杠桿平衡且動力最小，就應該讓力F作用在B點，OB為最長的力臂，則力F應與OB垂直且向下。如圖所示23．【解析】要求繩子的自由端要向下拉，且要使滑輪組最省力，則承擔物重的繩子段數最多，應該從動滑輪繞起，依次繞過各個滑輪，三段繩子承重，如圖：
