據此，你能說出家庭電路有哪幾部分組成嗎嗎？

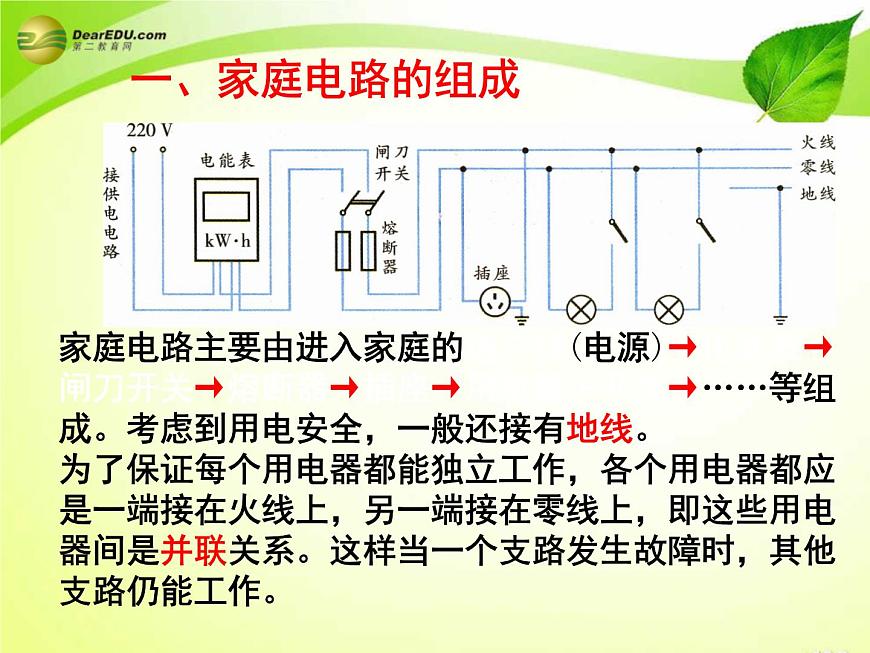

家庭電路主要由進入家庭的進戶線(電源)→電能表→閘刀開關→熔斷器→插座→用電器＋開關→……等組成?？紤]到用電安全，一般還接有地線。為了保證每個用電器都能獨立工作，各個用電器都應是一端接在火線上，另一端接在零線上，即這些用電器間是并聯關系。這樣當一個支路發生故障時，其他支路仍能工作。

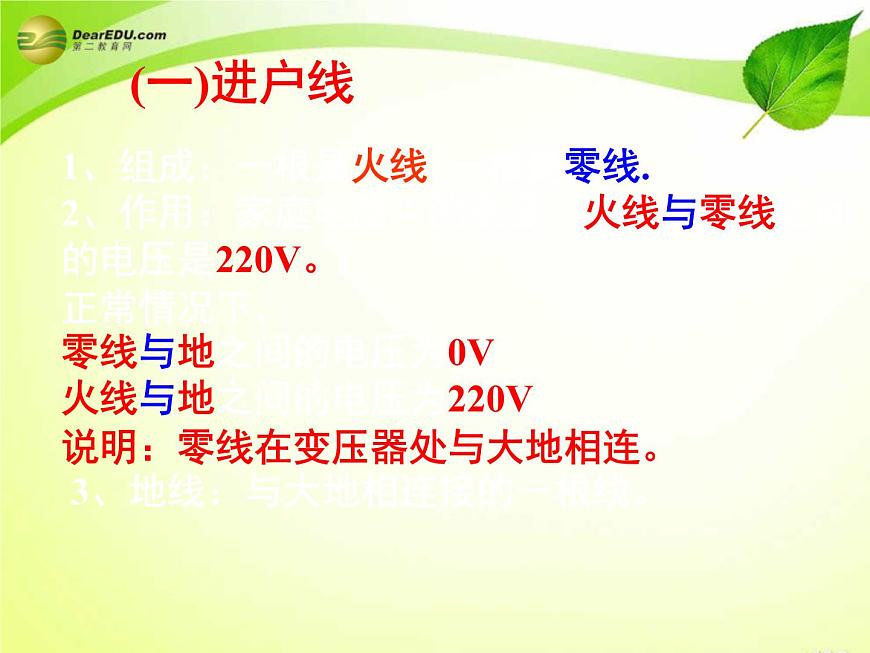

1、組成：一根是火線 一根是零線.2、作用：家庭電路中的電源，火線與零線之間的電壓是220V。正常情況下，零線與地之間的電壓為0V火線與地之間的電壓為220V 說明：零線在變壓器處與大地相連。 3、地線：與大地相連接的一根線。

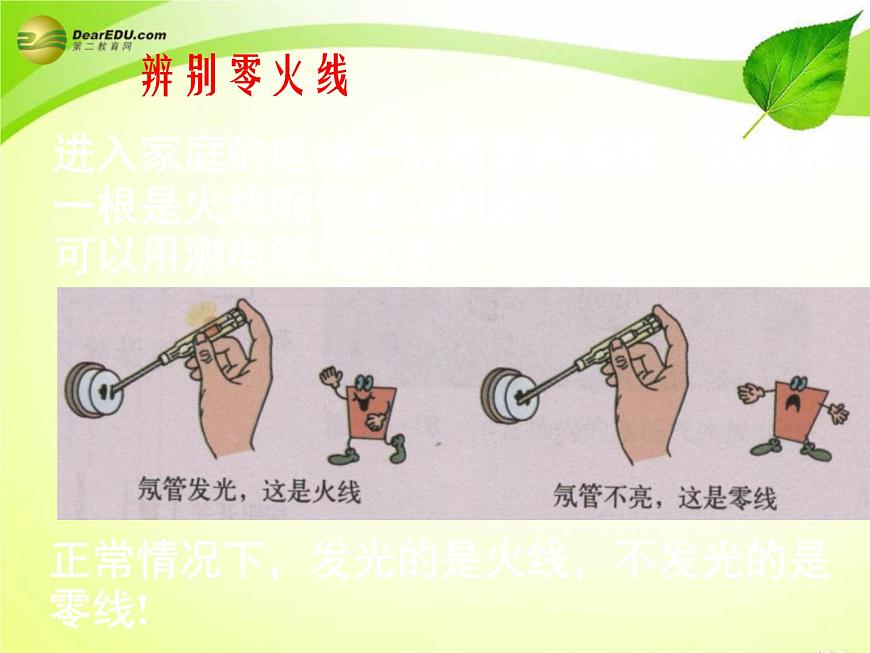

進入家庭的電線一般都是兩根線。其中哪一根是火線呢？怎么判定？可以用測電筆來判斷!
正常情況下，發光的是火線，不發光的是零線!

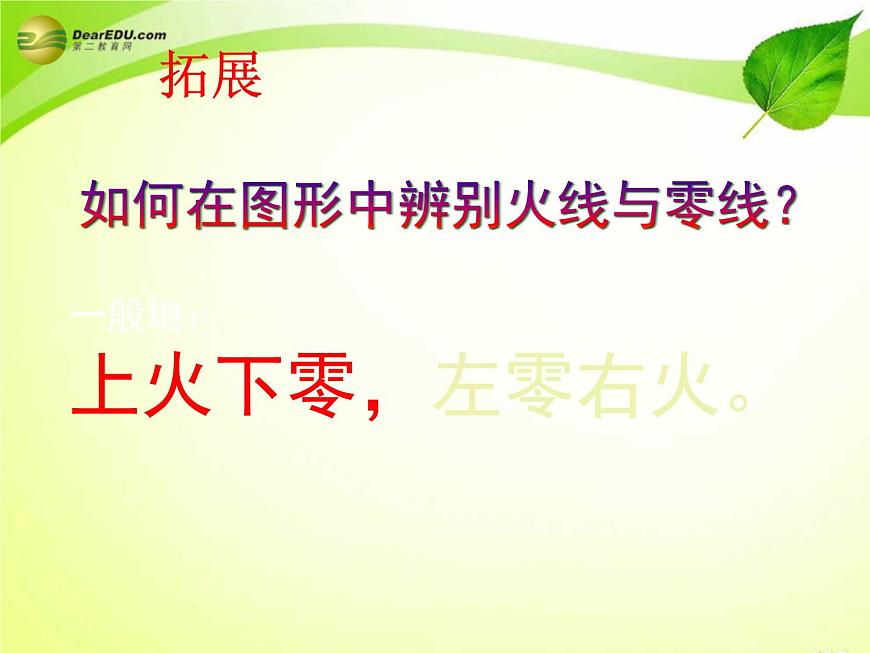

如何在圖形中辨別火線與零線？
一般地：上火下零，左零右火。
測電筆的結構如圖所示，它由兩個金屬電極、氖管、彈簧和一個阻值很大的電阻——高電阻組成。
1.使用測電筆時，手要接觸測電筆尾部的金屬電極(這樣做的目的在于使人體、測電筆和火線與大地之間構成一個回路，這時有微弱電流通過測電筆，使氖管發光)。
2.當測電筆的筆尖接觸電線時，絕不允許用手或身體的其他部分再去接觸筆尖。
1.電能表作用：測量用戶在一定時間內消耗多少電能的裝置
2.電能表的連接： 電能表要串在家庭電路進戶線開始的干路上

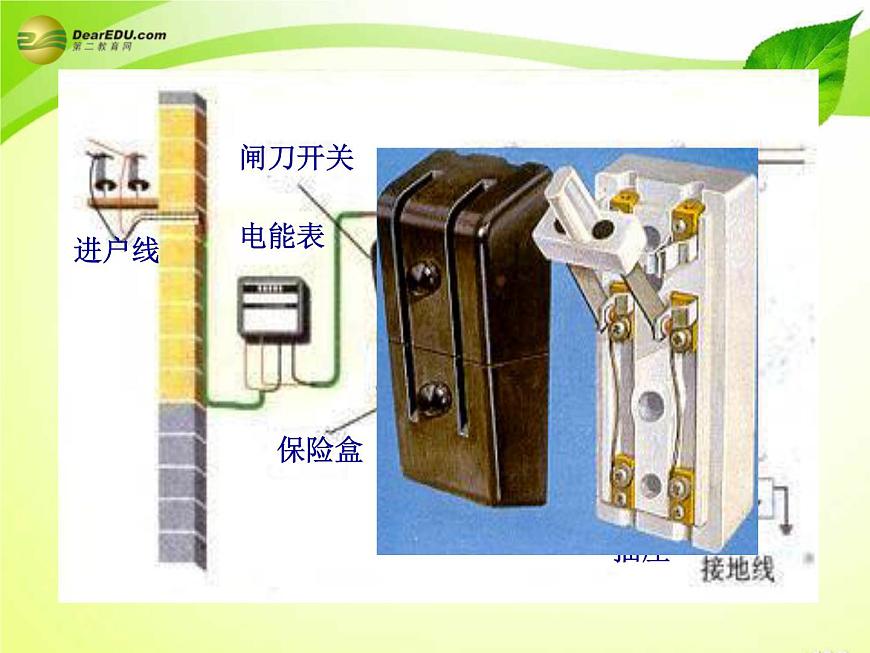

1.閘刀開關的作用：控制整個家庭電路，便于更換元件或維修電路。
2.閘刀開關的連接：串聯在干路上。
注意：“上靜下動” 防止因手柄的自重而誤合，造成觸電事故！
（四）熔斷絲（保險絲）
1.熔斷絲的作用： 當家庭電路中電流過大時，自動熔斷，切斷電路，起到保護電路作用。
造成家庭電路電流過大的原因有：過載和短路。
2、熔斷絲的連接：串聯在干路上。（1）接在閘刀開關之后，便于更換；（2）若只有一根，則接在火線上。3.熔斷絲的材料：（1）熔點低、電阻率大。（2）通常是鉛銻合金制成。
在使用保險絲時：是否是越粗越好？還是越細越好？
額定電流大于等于家庭電路中的最大正常工作電流。
安裝家庭電路中的熔絲時，熔絲為（保險絲）能不能用鐵絲、銅絲來代替？為什么？
不同規格（鉛銻合金）熔絲的額定電流與熔斷電流值
斷路器（取代閘刀開關和熔斷器）：當電路過載或短路時自動斷開電路（跳閘），起保護作用。
（斷路器一般連接在火線上）
請勿接觸低壓帶電體請勿靠近高壓帶電體不弄濕的用電器不破壞絕緣體（低壓勿摸，高壓勿近）
1、用筆畫線代替導線，把圖中的三孔插座、電燈及控制電燈的開關接到家庭電路上。
1、家庭電路中從進戶線到用電器間應裝總開關、電能表和熔斷器，安裝的正確順序 （ ）A、電能表、總開關、熔斷器B、閘刀開關、電能表、熔斷器C、閘刀開關、熔斷器、電能表D、熔斷器、總開關、電能表
2.下列關于測電筆使用正確的是（ ）
4.選用保險絲的原則是（ ）A.保險絲額定電流小于電路中正常工作電流B.保險絲額定電流等于或略大于電路正常工作的電流C.保險絲額定電流等于或略小于電路正常工作的電流D.保險絲額定電流等于電路正常工作的電流
3.引起電路中電流過大熔斷保險絲的原因是（ ）A.短路B.燈絲熔斷C.短路或接入大功率用電器D.使用燈泡等小功率的用電器
5.家庭電路中，下列安裝錯誤的是（ ） A.燈泡應該是并聯的 B.插座和電燈間串聯 C.開關與被控制的用電器串聯 D.熔斷器在電路中是串聯的
6、某家庭電路中，開關閉合時燈泡不亮，用測電筆測燈泡的兩個接線柱，發現測電筆的氖管都發光，可能原因是什么？
