?專題九　電場
備考篇

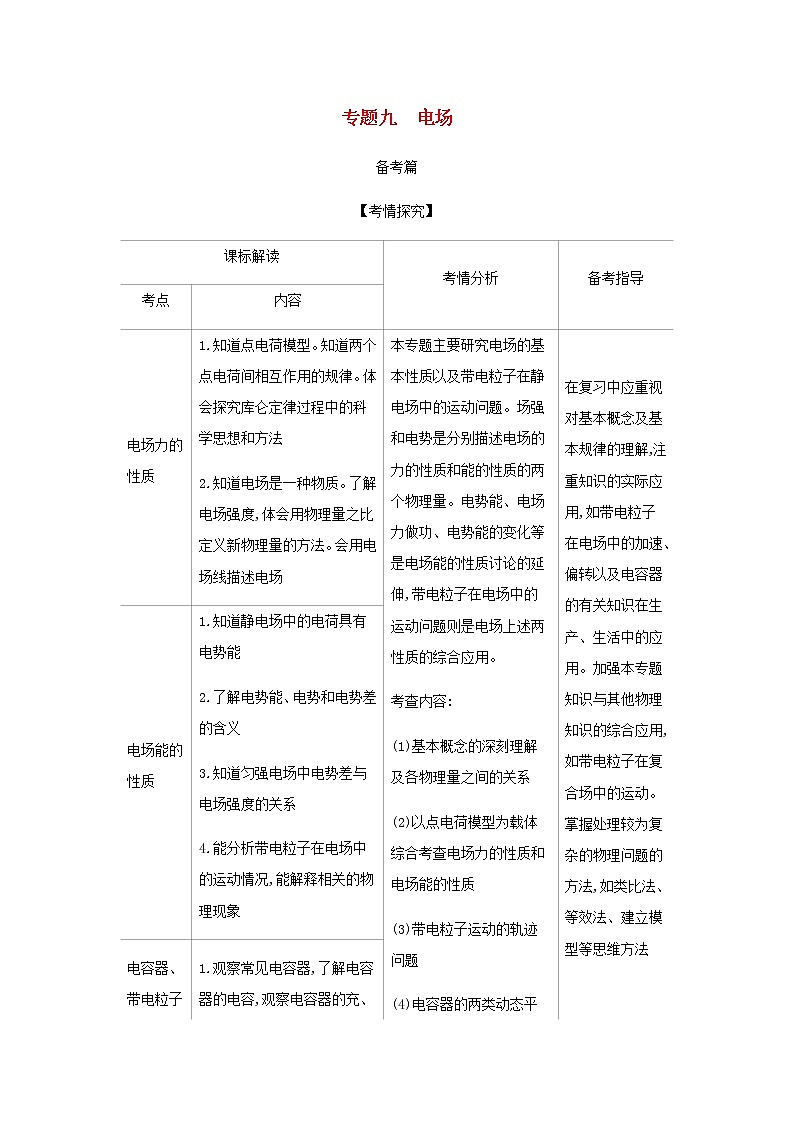

【考情探究】
課標解讀
考情分析
備考指導
考點
內容
電場力的性質
1.知道點電荷模型。知道兩個點電荷間相互作用的規律。體會探究庫侖定律過程中的科學思想和方法
2.知道電場是一種物質。了解電場強度,體會用物理量之比定義新物理量的方法。會用電場線描述電場
本專題主要研究電場的基本性質以及帶電粒子在靜電場中的運動問題。場強和電勢是分別描述電場的力的性質和能的性質的兩個物理量。電勢能、電場力做功、電勢能的變化等是電場能的性質討論的延伸,帶電粒子在電場中的運動問題則是電場上述兩性質的綜合應用。
考查內容:
(1)基本概念的深刻理解及各物理量之間的關系
(2)以點電荷模型為載體綜合考查電場力的性質和電場能的性質
(3)帶電粒子運動的軌跡問題
(4)電容器的兩類動態平衡問題
(5)帶電粒子在電場中運動的問題
在復習中應重視對基本概念及基本規律的理解,注重知識的實際應用,如帶電粒子在電場中的加速、偏轉以及電容器的有關知識在生產、生活中的應用。加強本專題知識與其他物理知識的綜合應用,如帶電粒子在復合場中的運動。掌握處理較為復雜的物理問題的方法,如類比法、等效法、建立模型等思維方法
電場能的性質
1.知道靜電場中的電荷具有電勢能
2.了解電勢能、電勢和電勢差的含義
3.知道勻強電場中電勢差與電場強度的關系
4.能分析帶電粒子在電場中的運動情況,能解釋相關的物理現象
電容器、帶電粒子在電場中的運動
1.觀察常見電容器,了解電容器的電容,觀察電容器的充、放電現象。能舉例說明電容器的應用
2.帶電粒子(帶電體)在電場中運動時動力學和能量觀點的綜合運用

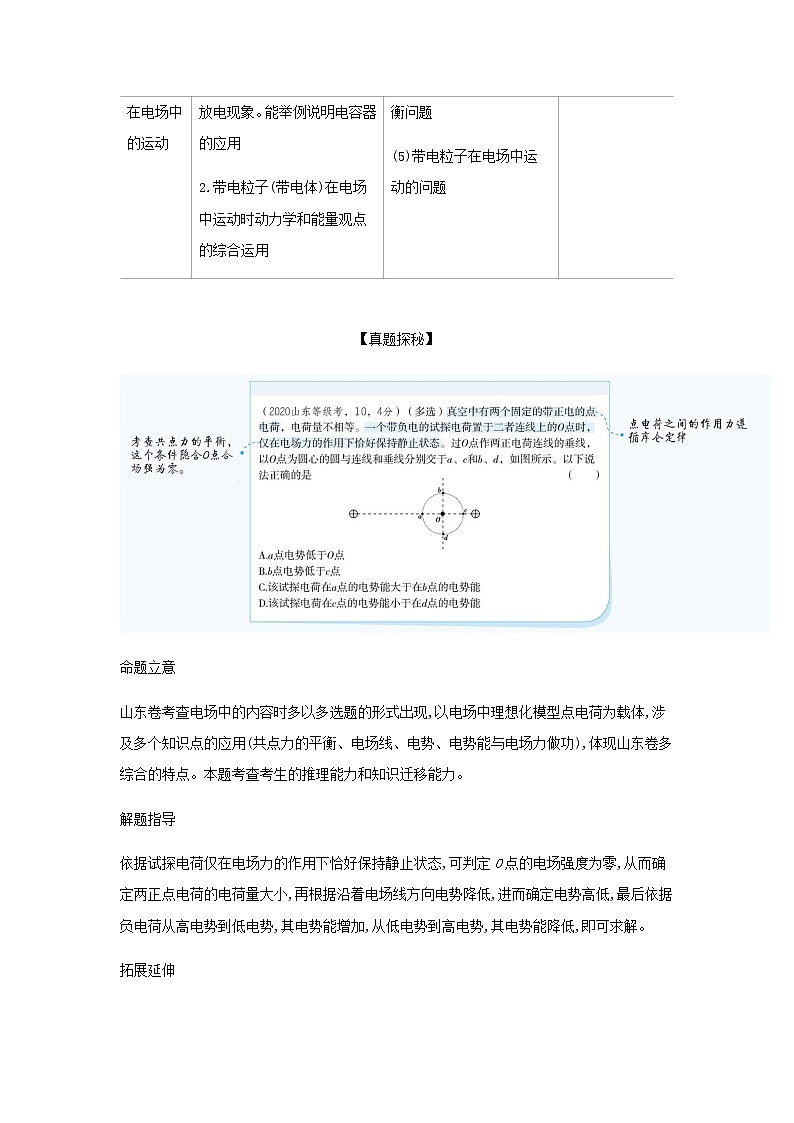

【真題探秘】

命題立意
山東卷考查電場中的內容時多以多選題的形式出現,以電場中理想化模型點電荷為載體,涉及多個知識點的應用(共點力的平衡、電場線、電勢、電勢能與電場力做功),體現山東卷多綜合的特點。本題考查考生的推理能力和知識遷移能力。
解題指導
依據試探電荷僅在電場力的作用下恰好保持靜止狀態,可判定O點的電場強度為零,從而確定兩正點電荷的電荷量大小,再根據沿著電場線方向電勢降低,進而確定電勢高低,最后依據負電荷從高電勢到低電勢,其電勢能增加,從低電勢到高電勢,其電勢能降低,即可求解。
拓展延伸
由課本上要求考生掌握的等量同種點電荷的電場線的分布情況,拓展到非等量同種點電荷的電場線分布,考查不等量同種正點電荷的電場強弱與電勢高低的應用,掌握點電荷在某點的電場強度方向確定,及理解矢量的合成法則,注意電荷的電勢能大小與電勢、電荷量,及電性均有關。
[教師專用題組]

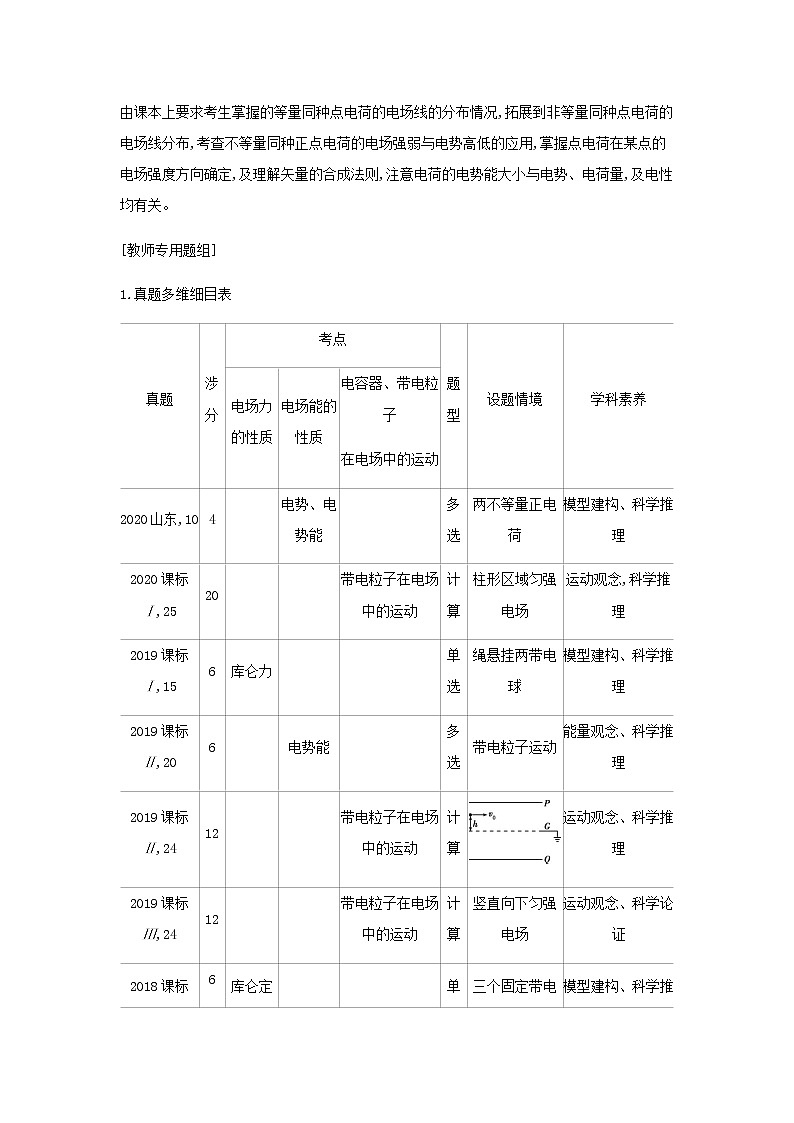

1.真題多維細目表
真題
涉分
考點
題型
設題情境
學科素養
電場力的性質
電場能的性質
電容器、帶電粒子
在電場中的運動
2020山東,10
4

電勢、電勢能

多選
兩不等量正電荷
模型建構、科學推理
2020課標Ⅰ,25
20


帶電粒子在電場中的運動
計算
柱形區域勻強電場
運動觀念,科學推理
2019課標Ⅰ,15
6
庫侖力


單選
繩懸掛兩帶電球
模型建構、科學推理
2019課標Ⅱ,20
6

電勢能

多選
帶電粒子運動
能量觀念、科學推理
2019課標Ⅱ,24
12


帶電粒子在電場中的運動
計算

運動觀念、科學推理
2019課標Ⅲ,24
12


帶電粒子在電場中的運動
計算
豎直向下勻強電場
運動觀念、科學論證
2018課標Ⅰ,16
6
庫侖定律


單選
三個固定帶電小球
模型建構、科學推理
2018課標Ⅱ,21
6
場強
電場力做功

多選
勻強電場
能量觀念、科學推理
2018課標Ⅲ,21
6


帶電粒子在電容器中運動
多選

運動觀念、科學推理
2017課標Ⅰ,20
6
場強
電場力做功

多選
電勢與距離的關系圖像
能量觀念、科學推理
2017課標Ⅰ,25
20


帶電粒子電場中的運動
計算
帶電油滴在電場中運動
運動觀念、科學論證
2017課標Ⅱ,25
20


帶電小球在電場中的運動
計算

運動觀念、科學論證
2017課標Ⅲ,21
6
場強
電勢、電勢能

多選
勻強電場三點電勢
能量觀念、科學論證
2016課標Ⅱ,15
6


帶電粒子在電場中的運動
單選

科學推理、科學論證
2016課標Ⅲ,15
6

等勢面

單選
靜電場的等勢面
物質觀念、模型建構
2015山東理綜,18
6
場強疊加


單選
三個點電荷
模型建構、科學推理
2.命題規律與趨勢
本專題內容通常以粒子運動情景或相關圖像為考查依托,雖然多以選擇題的形式出現,但綜合性強,選項覆蓋知識點多且雜,因此要求考生做到“面面俱到”。另外,以電磁學綜合計算為背景的計算題也經常涉及此專題。
從趨勢上看,(1)會繼續通過電場力的性質和電場能的性質這兩條主線來考查物理量間的聯系;(2)會繼續以電場線、等勢面為工具考查各物理量的大小和方向;(3)與動力學、能量相結合考查帶電粒子的平衡、運動問題。3.備考方法與策略
本專題涉及知識點多且抽象難懂,包含思想方法多,綜合性強,且為考查的熱點內容。因此,一定要下大力氣扎扎實實地學好本專題的知識與方法,形成解決物理問題的基本思路,能夠從力與運動的觀念和能量的觀念分析解決問題。在本專題復習過程中多消耗一些時間和精力是很有必要的。
基礎篇
【基礎集訓】
考點一　電場力的性質
1.(2020山東濟寧實驗中學月考,7)如圖所示,四個點電荷所帶電荷量的絕對值均為Q,分別固定在正方形的四個頂點上,正方形邊長為a,則正方形兩條對角線交點處的電場強度 (　　)

A.大小為42kQa2,方向豎直向上
B.大小為22kQa2,方向豎直向上
C.大小為42kQa2,方向豎直向下
D.大小為22kQa2,方向豎直向下
答案　C　

2.在勻強電場中,有一質量為m,帶電荷量為+q的帶電小球靜止在O點,然后從O點自由釋放,其運動軌跡為一直線,直線與豎直方向的夾角為θ,如圖所示,那么下列關于勻強電場的場強大小的說法中正確的是 (　　)
　　　　　　　　　　　　　　　　　　
A.唯一值是mgtanθq　　
B.最大值是mgtanθq
C.最小值是mgsinθq　　
D.不可能是mgq
答案　C　
考點二　電場能的性質
　(2020山東濟寧兗州模擬,12)(多選)兩個等量同種點電荷固定于光滑絕緣水平面上,其連線中垂線上有A、B、C三點,如圖甲所示。一個電荷量為+2×10-3C、質量為0.1kg的小物塊(可視為質點)從C點靜止釋放,其在水平面內運動的v-t圖像如圖乙所示,其中B點處為整條圖線切線斜率最大的位置(圖中標出了該切線)。則下列說法正確的是 (　　)

A.由C到A的過程中物塊的電勢能逐漸減小
B.B、A兩點間的電勢差UBA=5V
C.由C點到A點電勢逐漸降低
D.B點為中垂線上電場強度最大的點,場強E=100V/m
　答案　ACD　
考點三　電容器、帶電粒子在電場中的運動
1.如圖,帶電粒子P所帶的電荷量是帶電粒子Q的5倍,它們以相等的速度v0從同一點出發,沿著跟電場強度垂直的方向射入勻強電場,分別打在M、N點,若OM=MN,則P和Q的質量之比為(不計重力) (　　)

A.2∶5　　B.5∶2　　C.4∶5　　D.5∶4
答案　D　
2.如圖所示,三塊平行放置的帶電金屬薄板A、B、C中央各有一小孔,小孔分別位于O、M、P點。由O點靜止釋放的電子恰好能運動到P點?，F(xiàn)將C板向右平移到P'點,則由O點靜止釋放的電子 (　　)

A.運動到P點返回　　
B.運動到P和P'點之間返回
C.運動到P'點返回　　
D.穿過P'點
答案　A　

綜合篇
【綜合集訓】
拓展一　計算特殊帶電體產生的電場強度
1.如圖所示,一均勻帶電荷量為+Q的細棒。在過中點c垂直于細棒的直線上有a、b、d三點,a和b,b和c,c和d之間的距離均為L,在a處有一電荷量為+Q2的固定點電荷,已知b點處的電場強度為零,則d點處的電場強度大小為(k為靜電力常量) (　　)

　　　　　　　　　　　　　　　　　　
A.k9Q2L2　　B.k3QL2
C.k3Q2L2　　D.k5Q9L2
答案　D　
2.如圖甲所示,半徑為R的均勻帶電圓形平板,單位面積帶電荷量為σ,其軸線上任意一點P(坐標為x)的電場強度可以由庫侖定律和電場強度的疊加原理求出:E=2πkσ·1-xR2+x212,方向沿x軸?，F(xiàn)考慮單位面積帶電荷量為σ0的無限大均勻帶電平板,從其中間挖去一半徑為r的圓板,如圖乙所示。則圓孔軸線上任意一點Q(坐標為x)的電場強度為 (　　)

A.2πkσ0r(r2+x2)12　　B.2πkσ0x(r2+x2)12
C.2πkσ0xr　　D.2πkσ0rx
答案　B　
拓展二　帶電粒子運動軌跡類問題的處理
　(多選)如圖所示,一帶電小球固定在光滑水平面上的O點,虛線a、b、c、d是帶電小球激發電場的四條等距離的等勢線,一個帶電小滑塊從等勢線d上的1處以水平初速度運動,結果形成了實線所示的運動軌跡。1、2、3、4、5是等勢線與小滑塊運動軌跡的一些交點。下列判定正確的是 (　　)

A.固定小球與小滑塊帶異種電荷
B.在整個運動過程中小滑塊具有的動能與電勢能之和保持不變
C.在整個過程中小滑塊的加速度先變大后變小
D.小滑塊從位置3到4和從位置4到5的過程中,電場力做功的大小關系是W34=W45
　答案　BC　
拓展三　平行板電容器的動態分析
1.(多選)如圖所示,兩塊水平放置的平行正對的金屬板a、b與電池相連,b板接地(規定大地電勢為零),在距離兩板一樣遠的P點有一個帶電液滴處于靜止狀態。若將b板向下平移一小段距離,則穩定后,下列說法正確的是 (　　)

A.液滴將加速向下運動
B.P點電勢升高,液滴在P點時的電勢能減小
C.P點的電場強度變大
D.在b板移動前后兩種情況下,若將液滴從a板移到b板,電場力做功不變
答案　ABD　
2.(2021屆河北保定榮大中學專題練,1)(多選)如圖所示,一電荷量為q的帶電粒子以一定的初速度v0沿平行板電容器的中線射入,恰好沿下板的邊緣飛出,已知兩板長為L,板間的距離為d,板間電壓為U,粒子通過兩板間的時間為t,不計粒子的重力,則 (　　)

A.在粒子下落前d4和后d4的過程中,電場力做功之比為1∶2
B.在粒子通過平行金屬板的前t2和后t2時間內,電場力做功之比為1∶3
C.若僅將板間電壓變?yōu)?U,粒子將打在下板中點處
D.若僅將板間電壓變?yōu)閁2,粒子仍能飛出兩板之間且通過時間仍為t
答案　BD　
拓展四　“等分法”確定勻強電場中電勢及電場強度
1.(多選)如圖所示,已知某勻強電場方向平行于正六邊形ABCDEF所在平面。若規定D點電勢為零,則A、B、C處的電勢分別為8V、6V、2V。初動能為12eV、電荷量大小為2e(e為元電荷)的帶電粒子從A沿著AC方向射入電場,恰好經過BC的中點G。不計粒子的重力,下列說法正確的是 (　　)

A.該粒子一定帶負電
B.該粒子到達點G時的動能為20eV
C.只改變粒子在A點初速度的方向,該粒子不可能經過C
D.若該粒子以不同速率從D點沿DF方向入射,該粒子可能垂直經過CE
答案　AC　
2.如圖所示,真空中有一勻強電場(圖中未畫出),電場方向與圓周在同一平面內,△ABC是圓的內接直角三角形,∠BAC=63.5°,O為圓心,半徑R=5cm。位于A處的粒子源向平面內各個方向發射初動能均為8eV、電荷量為+e的粒子,有些粒子會經過圓周上不同的點,其中到達B點的粒子動能為12eV,到達C點的粒子電勢能為-4eV(取O點電勢為零)。忽略粒子的重力和粒子間的相互作用,sin53°=0.8。下列說法正確的是 (　　)

A.圓周上A、C兩點的電勢差為16V
B.圓周上B、C兩點的電勢差為-4V
C.勻強電場的場強大小為100V/m
D.當某個粒子經過圓周上某一位置時,可以具有6eV的電勢能,且同時具有6eV的動能
答案　C　
拓展五　電場中的圖像問題
1.(2020山東棗莊滕州一中模擬,9)某電場在x軸上各點的場強方向沿x軸方向,規定場強沿x軸正方向為正,若場強E隨坐標x變化規律如圖,x1點與x3點的縱坐標相同,圖線關于O點對稱,則 (　　)

A.O點的電勢最高
B.-x2點的電勢最高
C.若電子從-x2點運動到x2點,則此過程中電場力對電子做的總功為零
D.若電子從x1點運動到x3點,則此過程中電場力對電子做的總功為零
答案　C　
2.(2020山東濰坊第一中學一模,10)(多選)通常把電荷在離場源電荷無限遠處的電勢能規定為零,已知試探電荷q在場源電荷Q的電場中具所有電勢能表達式為Er=kqQr(式中k為靜電力常量,r為試探電荷與場源電荷間的距離)。真空中有兩個點電荷Q1、Q2分別固定在x坐標軸的x=0和x=6cm的位置上。x軸上各點的電勢φ隨x的變化關系如圖所示。A、B是圖線與x的交點,A點的x坐標是4.8cm,圖線上C點的切線水平。下列說法正確的是 (　　)

A.電荷Q1、Q2的電性相同
B.電荷Q1、Q2的電荷量之比為1∶4
C.B點的x坐標是8cm
D.C點的x坐標是12cm
答案　CD　
[教師專用題組]
【綜合集訓】
　　　　　　　　　　　　　　　　　　　
1.(2020百校聯盟模擬)均勻帶電的球殼在球外空間產生的電場等效于電荷集中于球心處產生的電場。如圖所示,在半球面AB上均勻分布正電荷,總電荷量為q,球面半徑為R,CD為通過半球面頂點與球心O的軸線,在軸線上有M、N兩點,OM=ON=2R。已知M點的場強大小為E,則N點的場強大小為 (　　)

A.kq2R2-E　　B.kq4R2
C.kq4R2-E　　D.kq2R2+E
答案　A　左半球面AB上的正電荷產生的電場等效為帶正電荷為2q的整個球面的電場和帶電荷量為-q的右半球面的電場的合電場,則E=k·2q4R2-E',E'為帶電荷量為-q的右半球面在M點產生的場強大小。由對稱性知,帶電荷量為-q的右半球面在M點的場強大小與帶電荷量為q的左半球面AB在N點的場強大小相等,則EN=E'=k·2q4R2-E=kq2R2-E,則A正確。
方法概述　補償法
當所給帶電體不是一個完整的規則物體時,將該帶電體割去或增加一部分,組成一個規則的整體,從而求出規則物體的電場強度,再通過電場強度的疊加求出待求不規則物體的電場強度。應用此法的關鍵是“割”“補”后的帶電體應當是我們熟悉的某一物理模型。
2.(2020河北邯鄲期末)如圖所示,一半徑為R的圓盤上均勻分布著電荷量為Q的電荷,在垂直于圓盤且過圓心c的軸線上有a、b、d三個點,a和b、b和c、c和d間的距離均為R,在a點處有一電荷量為q(q>0)的固定點電荷。已知b點處的場強為零,則d點處場強的大小為(k為靜電力常量) (　　)

A.k3qR2　　B.k10q9R2
C.kQ+qR2　　D.k9Q+q9R2
答案　B　由b點處場強為零知,圓盤在b點處產生的場強E1與點電荷q在b點處產生的場強E2大小相等,即E1=E2=kqR2,由對稱性可知,圓盤在d點產生的場強E3=kqR2,點電荷q在d點產生的場強E4=kq9R2,方向與E3相同,故d點的合場強Ed=E3+E4=k10q9R2,B正確,A、C、D錯誤。
方法概述　對稱法
利用空間上對稱分布的電荷形成的電場具有對稱性的特點,使復雜電場的疊加計算問題大為簡化。形狀規則的帶電體形成的電場具有對稱性,位置對稱的兩點處的電場強度大小相等。如果能夠求出其中一點處的電場強度,根據對稱性特點,另一點處的電場強度即可求出。
3.(2020陜西寶雞模擬)(多選)如圖所示,在真空中某豎直平面內固定一足夠大的接地金屬板MN,在MN右側與其相距2d處的P點放置一電荷量為Q的正點電荷,如果從P點作MN的垂線,則O為垂足,A為O、P連線的中點,B為OP延長線上的一點,PB=d。靜電力常量為k,關于各點的電場強度,下列說法正確的是 (　　)

A.O點場強大小為kQ2d2
B.A點場強大小為kQd2
C.B點場強大小為k24Q25d2
D.A、B兩點場強大小相等,方向相反
答案　AC　系統達到靜電平衡后,因為金屬板接地電勢為零,所以電場線分布如圖甲所示,所以金屬板右側的電場的電場線分布與等量異號點電荷連線的中垂線右側的電場線分布相同,所以O點場強大小為EO=kQ(2d)2+kQ(2d)2=kQ2d2,A正確;A點場強大小為EA=kQd2+kQ(3d)2=k10Q9d2,B錯誤;B點場強大小為EB=kQd2-kQ(5d)2=k24Q25d2,C正確;由上述分析可知D錯誤。

方法概述　等效法
等效法的實質是在效果相同的情況下,利用與問題中相似或效果相同的知識進行知識遷移的解題方法,往往是用較簡單的因素代替較復雜的因素。
4.(2020江蘇南通模擬)如圖所示,半徑為r的圓環,在A、B之間留有寬度為d的間隙,且d?r。將電荷量為Q的正電荷均勻分布在圓環上,求圓心O處的電場強度。

答案　kQd2πr3-r2d,方向背離圓心指向間隙
解析　假設將這個圓環的間隙補上,并且所補部分的電荷密度與原圓環上的電荷密度一樣,這樣就形成一個電荷均勻分布的完整的帶電圓環,圓環在圓心O處產生的電場疊加后合場強為0。設原帶有間隙的環所帶電荷的線密度為σ,則σ=Q2πr-d
補上的那一小段間隙的電荷量Q'=σ·d=Qd2πr-d
由題中條件可知那段間隙可看成點電荷,在圓心O處的場強為E1=kQ'r2=kQd2πr3-r2d,方向由間隙指向圓心,則帶有間隙的圓環在圓心O處的場強為E=0-E1=-kQd2πr3-r2d
負號表示與E1方向相反,即方向背離圓心指向間隙。
5.(2020云南曲靖一模)兩個固定的等量異種點電荷所形成電場的等勢面如圖中虛線所示,一帶電粒子以某一速度從圖中a點進入電場,其運動軌跡為圖中實線所示,若粒子只受靜電力作用,則下列關于帶電粒子的判斷正確的是 (　　)

A.帶正電
B.速度先增大后減小
C.經過a點的加速度大于經過c點時的加速度
D.經過b點和d點時的速度大小相同
答案　D　根據題意可知,c處的電場線方向向下,與等勢面垂直且由電勢高的等勢面指向電勢低的等勢面,而根據軌跡可知,粒子在c處受力指向曲線的凹側,所以粒子受力向上,所以粒子帶負電,A錯誤;粒子帶負電,所以在電勢高的地方電勢能小,在電勢低的地方電勢能大,整個過程,電勢能先增大再減小,動能先減小再增大,速度先減小再增大,B錯誤;等差等勢面密集的地方場強大,所以c點場強大,受電場力大,加速度大,C錯誤;因為b點和d點在一個等勢面上,所以粒子在這兩點電勢能相同,動能相同,速度大小相同,D正確。
6.(2020北京順義一模)如圖所示,實線為方向未知的三條電場線,虛線1、2、3分別為三條等勢線,三條等勢線與其中一條電場線的交點依次為M、N、Q點,已知MN=NQ,電荷量相等的a、b兩帶電粒子從等勢線2上的O點以相同的初速度飛出,僅在電場力作用下,兩粒子的運動軌跡如圖中虛線a'、b'所示,則　 (　　)

A.a粒子一定帶正電,b粒子一定帶負電
B.M、N兩點電勢差|UMN|等于N、Q兩點電勢差|UNQ|
C.a粒子的加速度逐漸增大,b粒子的加速度逐漸減小
D.a粒子從出發到等勢線3過程的動能變化量比b粒子從出發到等勢線1過程的動能變化量小
答案　D　由圖可知,a粒子的軌跡方向向右彎曲,a粒子所受電場力方向向右,b粒子的軌跡向左彎曲,b粒子所受電場力方向向左,由于電場線方向未知,無法判斷粒子的電性,故A錯誤;由電場線疏密可知,a所受電場力逐漸減小,加速度減小,b所受電場力增大,加速度增大,故C錯誤;已知MN=NQ,由于MN段場強大于NQ段場強,所以M、N兩點電勢差|UMN|大于N、Q兩點電勢差|UNQ|,故B錯誤;根據電場力做功公式W=Uq,|UMN|>|UNQ|,a粒子從等勢線2到3電場力做功小于b粒子從等勢線2到1電場力做功,所以a粒子到達等勢線3的動能變化量比b粒子到達等勢線1的動能變化量小,故D正確。
7.(2021河北衡水模擬)如圖所示,虛線a、b、c表示O處點電荷的電場中的三個不同的等勢面,相鄰等勢面的間距相等,一電子射入電場后(只受電場力作用)的運動軌跡如圖中實線所示,其中1、2、3、4表示運動軌跡與等勢面的交點,由此可以判定 (　　)

A.O處的點電荷一定帶正電
B.電子運動過程中,動能先增大后減小
C.三個等勢面的電勢高低關系是φc>φb>φa
D.電子從位置2到位置3與從位置3到位置4過程中電場力所做的功相等
答案　C　從電子的運動軌跡可以看出兩個電荷相互排斥,故點O處電荷帶負電,A錯誤;兩個電荷相互排斥,故電子運動過程中電場力先做負功,后做正功,根據動能定理,動能先變小后變大,B錯誤;點O處電荷帶負電,離負電荷越近,電勢越低,可以知道a、b、c三個等勢面的電勢高低關系是φc>φb>φa,C正確;點電荷產生的電場中,距離點電荷越遠,電場強度越小,由于兩相鄰等勢面的間距相等,所以U32>U43,由W=qU可知,電子從位置2到位置3與從位置3到位置4過程中電場力做的功不相等,D錯誤。
審題引導　(1)如何判斷場源電荷是正電荷還是負電荷?
提示:根據電子軌跡彎曲方向判斷受到的是引力還是斥力,從而判斷場源電荷的正負。
(2)如何判斷電勢的高低?
提示:判斷出場源電荷電性就知道電場線方向,沿電場線電勢降低。
8.(2020甘肅天水模擬)如圖所示的實線為某靜電場的電場線,虛線是僅在電場力作用下某帶負電粒子的運動軌跡,A、B、C、D是電場線上的點,其中A、D兩點在粒子的軌跡上,下列說法正確的是 (　　)

A.該電場可能是正點電荷產生的
B.由圖可知,同一電場的電場線在空間是可以相交的
C.將該粒子在C點由靜止釋放,它可能一直沿電場線運動
D.該粒子在A點的速度一定大于在D點的速度
答案　D　正點電荷周圍的電場線是從正點電荷出發,呈輻射狀分布的,A錯誤;同一電場的電場線在空間不能相交,否則同一點具有兩個電場強度方向,B錯誤;電場中的帶電粒子受力的方向沿電場線的切線方向,由于C點所在電場線為曲線,所以將該粒子在C點由靜止釋放,它一定不能沿電場線運動,C錯誤;由做曲線運動的物體受力的方向指向曲線的內側,該粒子帶負電,可知電場強線方向應向上,A點的電勢高于D點的電勢,故粒子在A點的電勢能較小,動能較大,速度較大,D正確。
9.(2020河南鄭州模擬)如圖所示,M、N為平行板電容器的兩個金屬極板,G為靜電計,開始時閉合開關S,靜電計張開一定角度。則下列說法正確的是 (　　)

A.開關S保持閉合狀態,將R的滑片向右移動,靜電計指針張開角度增大
B.開關S保持閉合狀態,將兩極板間距增大,靜電計指針張開角度增大
C.斷開開關S后,將兩極板間距增大,板間電壓不變
D.斷開開關S后,緊貼下極板插入金屬板,板間場強不變
答案　D　保持開關S閉合,電容器兩端的電勢差等于電源的電動勢,故電容器兩端的電勢差不變,因此無論將R的滑片向右移動,還是將兩極板間距增大,靜電計指針張角都不變,A、B錯誤;斷開開關S后,電容器帶電荷量不變,將兩極板間距增大,即d增大,根據C=εrS4πkd知,電容減小,根據U=QC知,板間電壓增大,C錯誤;斷開開關S后,電容器帶電荷量不變,若緊貼下極板插入金屬板,則d減小,根據E=Ud=4πkQεrS知,極板間的電場強度不變,D正確。
10.(2020湖北荊州模擬)(多選)如圖所示,平行板電容器充電后與電源斷開,兩個極板為A、B,B板接地,A板帶電荷量為+Q,板間電場中有一固定點P,若將B板固定,A板下移一些,或?qū)板固定,B板上移一些,在這兩種情況中,下列說法正確的是 (　　)

A.A板下移時,P點的電場強度不變,P點電勢不變
B.A板下移時,P點的電場強度不變,P點電勢升高
C.B板上移時,P點的電場強度減小,P點電勢降低
D.B板上移時,P點的電場強度不變,P點電勢降低
答案　AD　因為電容器充電后與電源斷開,所以電容器兩板所帶電荷量不變,正對面積不變,A板下移時,根據推論E=4πkQεrS可知,P點的電場強度不變;下極板接地,電勢恒為零,P點與下板的距離不變,根據公式U=Ed,P點與下板的電勢差不變,則P點的電勢不變,A正確,B錯誤。B板上移時,根據推論E=4πkQεrS可知,P點的電場強度不變;B板上移,P點與下極板間的距離減小,根據公式U=Ed,P點與下板的電勢差減小,而電容器間電場方向豎直向下,根據沿電場線方向電勢降低可知P點的電勢高于下板的電勢,下板的電勢為零,所以P點電勢降低,C錯誤,D正確。
11.(2020湖北荊門元月調考)兩電荷量分別為q1和q2的點電荷放在x軸上的O、M兩點,兩電荷連線上各點電勢φ隨x變化的關系如圖所示,其中A、N兩點的電勢均為零,ND段中的C點電勢最高,則 (　　)

A.N點的電場強度大小為零
B.A點的電場強度大小為零
C.N、C間場強方向沿x軸正方向
D.將一負點電荷從N點移到D點,電場力先做正功后做負功
答案　D　根據題給的兩電荷連線上各點電勢φ隨x變化的關系圖像,可知O點的點電荷為正電荷,M點的點電荷為負電荷。題中φ-x圖像斜率的絕對值表示電場強度的大小,由此可知,N點和A點的電勢為零,但電場強度大小都不為零,C點的電場強度大小為零,A、B錯誤;從N點到C點電勢逐漸增大,說明從N點到C點逆著電場線方向,故N、C間場強方向沿x軸負方向,C錯誤;將一負點電荷從N點移到D點,其電勢能先減小后增大,則電場力先做正功后做負功,D正確。
12.(2020遼寧丹東模擬)(多選)空間存在一沿x軸對稱分布的電場,其電勢φ隨x變化的情況如圖所示,若在-x0處由靜止釋放一帶正電的粒子,該粒子僅在電場力的作用下運動到x0的過程中,下列關于帶電粒子的電勢能Ep、動能Ek隨位移x的變化圖線,以及速度v、加速度a隨時間t變化的圖線正確的是 (　　)


答案　AD　根據電勢能Ep=qφ可知,φ-x圖像的變化規律與帶正電的粒子的電勢能隨x的變化規律相同,A正確;觀察φ-x圖像,其斜率表示電場強度,電勢降低的方向為電場方向,所以電場向右,從-x0到x0的過程中電場強度先減小后增大,帶正電的粒子從-x0處由靜止釋放后,受到沿x軸正方向的電場力先減小后增大,經過相同位移電場力做的功先減小后增大,根據動能定理可知,B錯誤;從-x0到x0的過程中粒子的加速度也是先減小后增大,D正確;根據v-t圖像的斜率表示加速度可知,C錯誤。
