人教版九年級全冊第4節 電流的測量同步訓練題

這是一份人教版九年級全冊第4節 電流的測量同步訓練題，共16頁。試卷主要包含了單選題，填空題，作圖題等內容，歡迎下載使用。

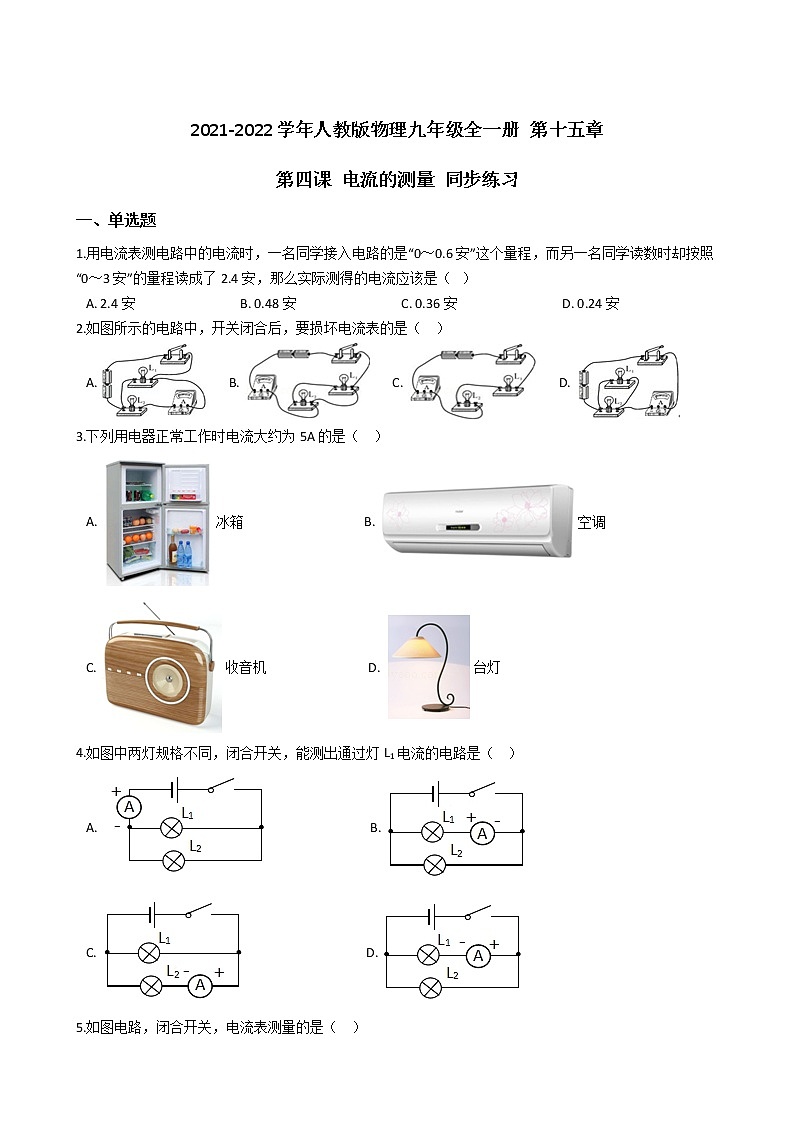

 2021-2022學年人教版物理九年級全一冊 第十五章第四課 電流的測量 同步練習一、單選題1.用電流表測電路中的電流時，一名同學接入電路的是“0～0.6安”這個量程，而另一名同學讀數時卻按照“0～3安”的量程讀成了2.4安，那么實際測得的電流應該是（  ）            A. 2.4安                                 B. 0.48安                                 C. 0.36安                                 D. 0.24安2.如圖所示的電路中，開關閉合后，要損壞電流表的是（   ）            A.       B.       C.       D. 3.下列用電器正常工作時電流大約為5A的是（   ）            A. 冰箱                                      B. 空調
C. 收音機                                D. 臺燈4.如圖中兩燈規格不同，閉合開關，能測出通過燈L1電流的電路是（   ）            A.                                 B.

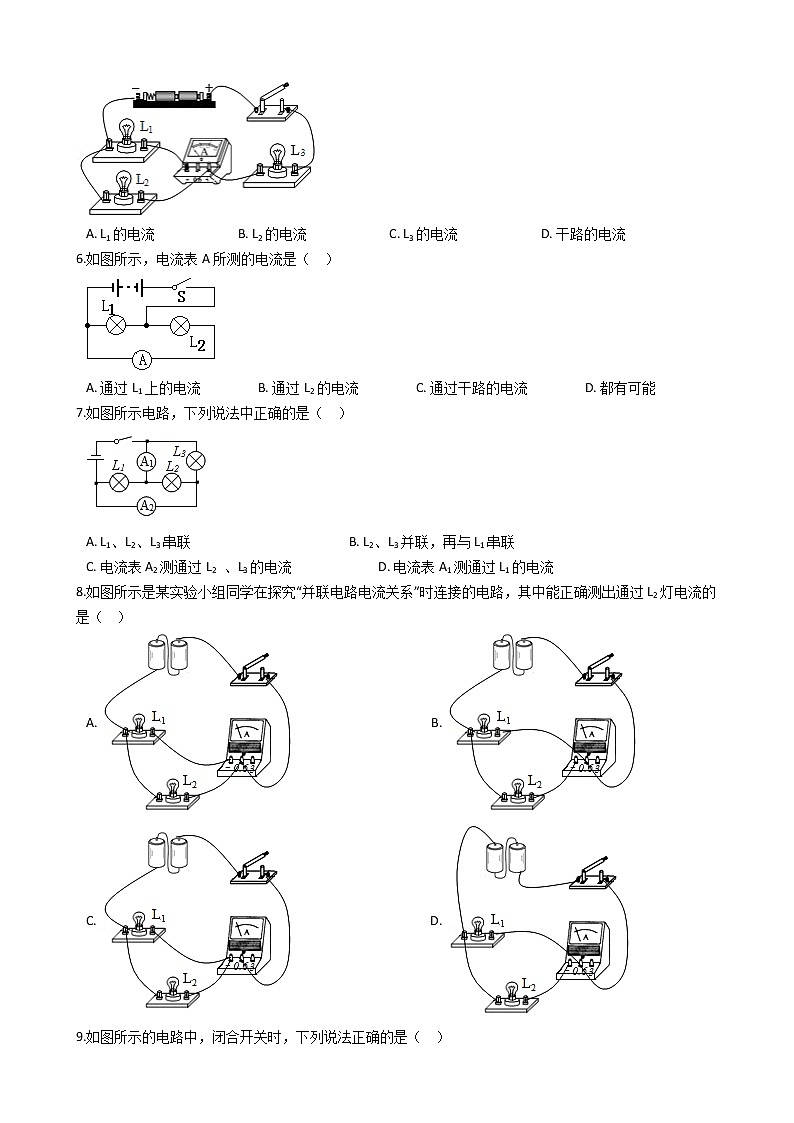

C.                                       D. 5.如圖電路，閉合開關，電流表測量的是（   ）  A. L1的電流                          B. L2的電流                          C. L3的電流                          D. 干路的電流6.如圖所示，電流表A所測的電流是（   ）   A. 通過L1上的電流                  B. 通過L2的電流                  C. 通過干路的電流                  D. 都有可能7.如圖所示電路，下列說法中正確的是（   ）    A. L1、L2、L3串聯                                                  B. L2、L3并聯，再與L1串聯
C. 電流表A2測通過L2 、L3的電流                           D. 電流表A1測通過L1的電流8.如圖所示是某實驗小組同學在探究“并聯電路電流關系”時連接的電路，其中能正確測出通過L2燈電流的是（   ）            A.                                            B.
C.                                            D. 9.如圖所示的電路中，閉合開關時，下列說法正確的是（   ）   A. 兩個燈泡串聯                                                     B. 開關只能控制 L1
C. 電流表測的是燈泡 L1 的電流                              D. 電流方向從電流表到開關10.如圖所示，下列說法中正確的是（   ）A. A1表測燈L2和L3的總電流                                   B. A2表測燈L1的電流
C. A3表測燈L2和L3的電流                                       D. A3表測燈L2的電流11.如圖所示電路中，○中有一個是電流表，另外兩個是電燈，且兩燈均能發光，下列說法正確的是（   ）   A. a為電流表，b和c為電燈                                     B. b為電流表，a和c為電燈
C. c為電流表，a和b為電燈                                     D. 以上答案均有可能二、填空題12.讀出下圖所示電流表的讀數：甲________；乙________。  13.如圖所示當導線分別與標有“-”和“3”的接線柱相連時，電流表指針偏轉情況如圖所示．指針向左偏轉的原因是________；為了增大指針的偏轉角度從而減小讀數誤差，應選用的量程為________A；改正錯誤之后，再次測量，電流表指針的偏轉角度________（選填“增大”、“減小”或“不變”）。  14.如圖甲、乙、丙三位同學在做“用電流表測電流”的分組實驗中，閉合開關前，他們的電流表指針均指在零刻度處。當閉合開關試觸時，發現電流表指針擺動分別出現了如圖甲、乙、丙所示的三種情況。請分析他們在電流表的使用上分別存在什么問題，并寫在下面的橫線上。   （1）出現甲同學的問題的原因：電流表的________；    （2）出現乙同學的問題的原因：電流表的________；    （3）出現丙同學的問題的原因：電流表的________。    15.如圖甲所示，當開關S閉合后，電流表測量的是通過________（選填“電源”、“L1”或“L2”）的電流；電流表指針偏轉如圖乙所示，電流表的示數為________A。  16.如圖甲所示的電路，電流表測量的是通 過________（選填“L1和L2”、“L1”或“L2”）的電流，閉合開關S，若發現指針偏向如圖乙所示的位置，其原因是________。   17.使用電流表時，必須把它________（選填“串聯”或“并聯”）接在要測量的那部分的電路中，使用時必須讓電流表的“+”接線柱靠近電源的正極，還要注意所測的電流不得超過它的________．在某次測量過程中，電流表指針偏轉如圖所示，出現該錯誤可能的原因是________。  18.如圖所示開關控制________，電流表A1 測________的電流，電流表A2 測________的電流。（選填“L1”“L2”或“干路”）19.如圖所示的電路中，電流表測量的是________的電流，燈L1和燈L2是________聯。三、作圖題20.在圖中，電流方向已標出，請?zhí)钊腚姵睾碗娏鞅淼姆?，使電路成為并?lián)電路。   21.按要求完成如圖所示實物圖的連接要求：燈L1、L2并聯，電流表測燈L1中的電流。22.在圖所示的電路中，要使電流表測兩只燈泡的總電流，開關S只控制燈L1  ， 請用筆畫線代替導線補全電路.   23.根據圖甲所示的電路圖，用筆畫線代替導線，連接圖乙實物電路，估計通過電流表的電流值為0.5A．（要求導線不能交叉）  24.在圖甲中，閉合開關后，通過燈泡L1的電流為0.5A，通過燈泡L2的電流為0.4A，試根據圖甲將圖乙中的實物用筆畫線表示導線連接起來．     25.根據圖示的電路圖，用筆畫線代替導線，連接實物電路(導線不能交叉)。   26.根據電路圖，用筆畫線代替導線連接實物電路。27.請你根據電路圖連接實物圖，流過 的電流為 ．28.根據如圖所示的電路，在方框內畫出電路圖，并標明電流表的正負．
答案解析部分一、單選題1.【答案】 B   【考點】電流的測量及電流表的使用    【解析】【解答】由于電流表的同一刻度處，0～3A量程的讀數是0～0.6A量程讀數的5倍，若電流表使用“0～0.6A”的量程時，按照“0～3安”的量程讀成了2.4A，則正確讀數應是2.4A的 ，即0.48A， 故答案為：B。 【分析】根據電流表兩個量程的倍數關系，計算實際電流大小。2.【答案】 B   【考點】電流的測量及電流表的使用    【解析】【解答】解：A、兩只燈泡并聯，閉合開關，電流表測量通過L2的電流，不會損壞電流表，A不符合題意； B、閉合開關，電流從電源正極經電流表直接回到電源負極，造成電源短路，會燒壞電流表和電源，B符合題意；C、兩只燈泡串聯，閉合開關，電流表測量電路中的電流，不會損壞電流表，C不符合題意；D、兩只燈泡并聯，閉合開關，電流表測量干路中的電流，不會損壞電流表，D不符合題意。故答案為：B
【分析】電流表可以測量電路中的電流，應串聯使用，與哪個用電器串聯，就測量流過那個用電器的電流。3.【答案】 B   【考點】電流和電流的單位換算    【解析】【解答】解：A、電冰箱的電功率約為110W，正常工作時的電流I＝ ＝ ＝0.5A，不符合題意； B、空調的電功率約為1100W，正常工作時的電流I＝ ＝ ＝5A，符合題意；C、收音機正常工作的電流大約300mA＝0.3A，不符合題意；D、臺燈的電功率約為40W，正常工作時的電流I＝ ＝ ≈0.18A，不符合題意；故答案為：B。
【分析】該題目考查的是家用電器的電流估計，平時注意積累即可。4.【答案】 D   【考點】電流的測量及電流表的使用    【解析】【解答】因?yàn)閮蔁粢?guī)格不同，且四個電路圖都為并聯電路，所以要使電流表測L1的電流，則電流表要串聯在L1所在的支路；由于電流表需“正進負出”，所以滿足要求的電路圖為：D，電流表串聯在L1所在支路，且接線柱正確， 故答案為：D。
【分析】電流表要串聯在L1所在的支路，電流表需“正進負出”.5.【答案】 A   【考點】電流的測量及電流表的使用    【解析】【解答】解：開關閉合后，電流從電源正極出，經過開關、燈L3后，在未進入電流表之前分支，一路經過燈泡L2  ， 另一路經過電流表、燈泡L1  ， 然后兩路匯合共同流向負極，因此兩燈并聯連接；電流表測量燈泡L1的電流。 故答案為：A。
【分析】電流表可以測量電路中的電流，應串聯使用，與哪個用電器串聯，就測量流過那個用電器的電流。6.【答案】 B   【考點】電流的測量及電流表的使用    【解析】【解答】解：由電路圖可知，兩燈泡并聯，電流表串聯在L2支路中，電流表測通過L2的電流； 故答案為：B．【分析】電流表串聯接入電路，測量與它串聯的電流元件的電流.7.【答案】 C   【考點】電流的測量及電流表的使用，電流表的連接    【解析】【解答】AB．電流從電源的正極流出分成三條支路，一路經過燈泡L1；一路經過電流表A2分支，一支流向L2  ， 一支流向L3  ， 經過燈泡L1和流向L2的兩路共同經過電流表A1；然后與流向L3的電流匯合，回到開關后，再回負極，因此L1、L2、L3并聯，A、B不符合題意； CD．電流表A2測通過L2和L3的總電流，電流表A1測通過L1、L2的總電流，C符合題意，D不符合題意。故答案為：C 【分析】電流表和所測量的位置串聯，電流表在電路中相當于導線。8.【答案】 B   【考點】電流的測量及電流表的使用    【解析】【解答】解： A、電流方向正確，電流表與燈泡L1串聯，測量通過L1的電流。不符合題意； B、電流方向正確，電流表與燈泡L2串聯，測量通過L2的電流。符合題意；C、電流方向正確，但電流表測量的是干路電流。不符合題意；D、電流表正負極接線錯誤。不符合題意。故答案為：B【分析】結合電能表的使用方法分析解答.9.【答案】 C   【考點】電流的方向，串聯電路和并聯電路的辨別，電流表的連接    【解析】【解答】由電路圖知道，電流從開關后，一支路過電流表和燈L1 、另一支路過燈L2 ，然后到負極，所以兩燈泡是并聯，A不符合題意；由于開關在干路上，所以是控制整個電路，B不符合題意；由于電流表是串聯在L1 支路上，所以，測通過燈泡L1 的電流，C符合題意；電流從電源正極流出，先經過開關，然后分為兩條路徑，匯合后回到負極，D不符合題意， 故答案為：C。【分析】根據實物圖，開關在干路，兩燈并聯，電流表和L1串聯，測量L1的電流。10.【答案】 C   【考點】電流表的連接，電路的基本連接方式    【解析】【解答】由電路圖可知，三燈泡并聯，電流表A1測通過L3的電流，電流表A2測干路電流，電流表A3測通過L2、L3的電流之和，ABD不符合題意、C符合題意。故答案為：C。【分析】電流表和測量的位置串聯，并聯電路中干路上的電流表測量通過它的用電器的電流和。11.【答案】 B   【考點】電流表的連接，電路的基本連接方式    【解析】【解答】因?yàn)殡娏鞅淼膶?shí)質相當于導線，所以據圖可以知道，若a或c其中一個是電流表，都會導致對方短路，即a是電流表，會導致b燈泡短路；若b是電流表，則導致a燈泡短路；Ac是燈泡，b是電流表，B符合題意。 故答案為：B。【分析】電流表要和用電器串聯，在有分支的電路中，用電器要在支路上。二、填空題12.【答案】 1.5A；0.26A   【考點】電流的測量及電流表的使用    【解析】【解答】解：甲使用電流表“﹣”和“3”兩接線柱時，電流表所選量程為0～3A，對應的分度值為0.1A；根據指針?biāo)肝恢每勺x出電流值為1.5A； 乙使用電流表“﹣”和“0.6”兩接線柱時，電流表所選量程為0～0.6A，對應的分度值為0.02A；根據指針?biāo)肝恢每勺x出電流值為0.26A；故答案為：1.5A；0.26A 【分析】根據電流表選擇的量程 和指針位置讀數。13.【答案】 電流表正負接線柱接反了；0～0.6A；增大   【考點】電流表的連接    【解析】【解答】當電流表的指針向左偏轉時，是因?yàn)?/span>電表的正負接線柱接反了，由于向左偏轉不足0.6A，為了準確測量電流，電流表換用0-0.6A量程測量，電流表指針的位置會變大。
故答案為：電流表正負接線柱接反了；0-0.6A；增大。
【分析】使用電流表時，接線柱要正入負出，當電流小于0.6A時，要用0-0.6A測量電流。14.【答案】 （1）電流表的正負接線柱接反了
（2）所選的量程太大
（3）所選的量程太小   【考點】電流的測量及電流表的使用，電流表的連接    【解析】【解答】（1）根據圖像，電流表的指針指在零刻度線的左側，說明電流表的正負接線柱接反了；
（2）根據圖像，電流表的指針偏轉過小，讀數不準確，是因?yàn)檫x擇的量程太大了；
（3）根據圖像，電流表指針在最大刻度處，是因?yàn)檫x擇的量程太小了。 【分析】（1）電流表使用時，接線柱必須正入負出；
（2）若指針偏轉太小，應使用小量程測量；
（3）電流表指針偏轉角度太大，換用大量程測量。15.【答案】 L2；0.26   【考點】電流的測量及電流表的使用    【解析】【解答】解：電路中，兩燈并聯，電流表與燈L2串聯，所以電流表測燈L2的電流； 圖乙中，電流表使用小量程，分度值為0.02A，示數為0.26A。故答案為：L2；0.26 【分析】電流表和所測量的位置串聯使用，根據電流表選擇的量程和指針位置讀取示數。16.【答案】 L2；電流表正負接線柱接反   【考點】電流的測量及電流表的使用    【解析】【解答】由圖像可知電流表與燈L2串聯，因此測通過L2的電流；由圖像可知，電流表指針反向偏轉，即沒有按照正進負出的原則連接電流表接線柱，則故障為電流表正負接線柱接反。
【分析】分析電路， 電流表與燈L2串聯，因此測通過L2的電流，電流表指針反向偏轉，電流表正負接線柱接反.17.【答案】 串聯；量程；電流表的量程選大了   【考點】電流的測量及電流表的使用    【解析】【解答】根據電流表的使用規則，電流表必須和被測用電器串聯；還要注意所測的電流不得超過它的量程；從圖中可知，電流表指針偏轉幅度較小，是因?yàn)殡娏鞅砹砍踢x大了，應該選0.6A。
【分析】電流表必須和被測用電器串聯，注意電流要正進負出，所測的電流不得超過它的量程，電流表指針偏轉幅度較小，是因?yàn)殡娏鞅砹砍踢x大了.18.【答案】 干路；L1 ；干路   【考點】電流的測量及電流表的使用，電流表的連接    【解析】【解答】根據電路圖，開關在干路上，可以控制所有用電器，電流表A1和L1串聯，測量L1的電流，電流表A2在干路上，測量干路電流。
故答案為：干路；L1；干路。
【分析】干路上的開關可以控制所有用電器，干路上的電流表測量總電流，支路上的電流表測量分支電流。19.【答案】 通過燈L2；并   【考點】串聯電路和并聯電路的辨別，電流的測量及電流表的使用    【解析】【解答】由圖知，兩燈并聯，電流表與L2串聯，所以電流表測量的是通過L2的電流。故答案為：通過燈L2；并.
【分析】電流表與測量對象串聯；根據電流的路徑即可判斷連接方式.三、作圖題20.【答案】 【考點】電路的三種狀態，電流表的連接    【解析】【解答】電流表的內阻很小、在電路中相當于導線，據此判斷電流表的位置。若右側為電流表，開關閉合時，會造成右側燈泡短路，不能發光，故電流表位于左側，電源位于右側，根據電流方向知，電源正極向下，如圖所示： 【分析】電流表的內阻很小、在電路中相當于導線，據此判斷電流表的位置，然后確定電源的位置.21.【答案】 解:如圖所示:【考點】實物的電路連接，電流表的連接    【解析】【解答】電流表與燈泡L1串聯后再與燈泡L2并聯，故將電流表負接線柱與L1的左接線柱相連，開關的左接線柱與燈泡L2的左接線柱相連。如下圖所示：【分析】并聯電路是各用電器并列連接在電路中，電流表要和測量的用電器串聯使用，且要正入負出。22.【答案】 解:如圖所示:  【考點】電流表的連接    【解析】【解答】用電流表測兩只燈泡的電流,兩燈應并聯,電流表接在干路上;開關S只控制L1,S應與L1串聯，如下圖所示： 【分析】電流表要測量并聯電路中干路電流，要把電流表接在干路上，即電流通過電流表后才分支。 23.【答案】 解：如圖所示：   【考點】實物的電路連接，電流表的連接    【解析】【解答】通過電流表的電流值為0.5A，電流表的量程選擇0-0.6A，電流從電源正極出發，依次串聯開關S1、電流表分支，一支經燈泡L1  ， 另一支經燈泡L2和開關S2然后回負極，如下圖所示  【分析】結合電路圖，利用電流流向法連接實物圖即可.24.【答案】 解：如圖所示：   【考點】實物的電路連接，電流表的連接    【解析】【解答】原電路中,兩燈并聯,通過燈泡L2的電流為0.4A,故電流表A2選用小量程與燈L2串聯， 根據并聯電路電流的規律，干路電流為：I=0.5A+0.4A=0.9A；故電流表選用大量程串聯在干路上，根據電路圖連接實物圖，如下所示： 【分析】結合電路圖，利用電流流向法連接實物圖即可，注意電流表量程選擇（結合題意及并聯電路中電流的關系確定）及接線方式.25.【答案】 解：如圖所示：   【考點】根據實物圖畫電路圖，電流表的連接    【解析】【解答】采用“電流流向法”，電流從電源正極出發，依次串聯電流表A1、A2、燈泡L2、開關回到電源負極，再將燈泡L1并聯在電流表A2和燈泡L2的兩端，題目沒有說明電流表接哪個量程，先用大量程連接，如下圖所示： 【分析】結合電路圖，采用“電流流向法”連接實物圖即可，注意電流表的連接方法（“正進負出”）.26.【答案】 解：如圖所示：【考點】實物的電路連接，電流表的連接    【解析】【解答】由電路圖可知，兩燈并聯，開關S在干路上，電流表A1測量燈泡L1所在支路的電流；電流表A2測量燈泡L2所在支路的電流；根據電流流向法，先從正極出發依次串聯開關S、燈泡L1  ， 電流表A1  ， 回到負極，然后將電流表A2  ， 燈泡L2串聯后，并聯在燈泡L1和A1的兩端。如圖所示：【分析】結合電路圖，利用電流流向法連接即可.27.【答案】 【考點】實物的電路連接，電流的測量及電流表的使用    【解析】【解答】解：原電路中,兩燈并聯,電流表與燈L1串聯測通過這個燈的電流,因通過L1的電流為0.3A，故電流表選用小量程，開關控制整個電路，根據電路圖連接實物圖，如下圖所示：【分析】根據要求連接并聯電路，電流表要和測量的位置并聯，并且選擇合適的量程.28.【答案】 解：如圖所示： 【考點】根據實物圖畫電路圖，電流的測量及電流表的使用    【解析】【解答】從電源正極開始，先連接電流表A1  ， 然后電流從電流表A1負接線柱流出經過開關后進行分支，一支流入電流表A2和燈泡L1；另一支流入燈泡L2；然后兩路匯合回到電源負極。如圖所示： 【分析】結合電路圖，利用電流流向法畫出電路圖即可.
