2022年中考物理復習能力訓練4-杠桿平衡探究實驗

這是一份2022年中考物理復習能力訓練4-杠桿平衡探究實驗，共16頁。試卷主要包含了在“探究杠桿平衡條件”的實驗中，小明做“探究杠桿平條件”實驗等內容，歡迎下載使用。

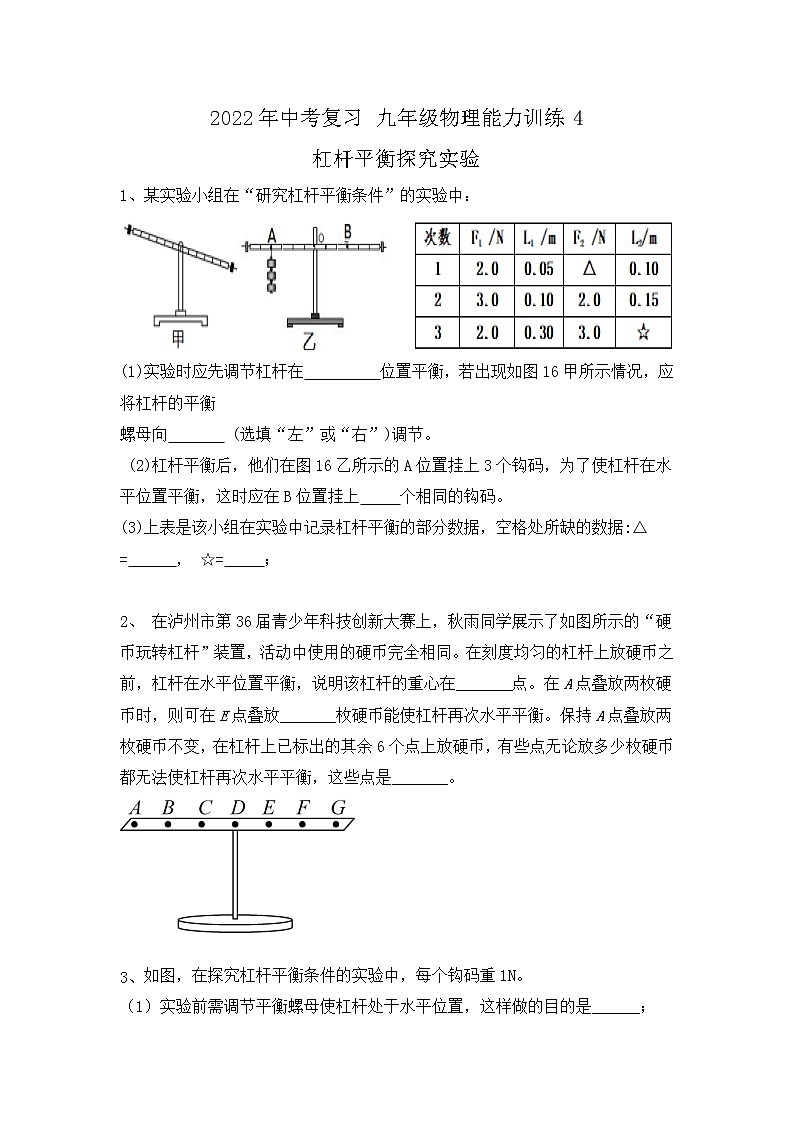

1、某實驗小組在“研究杠桿平衡條件”的實驗中：
(1)實驗時應先調節杠桿在 位置平衡，若出現如圖16 甲所示情況，應將杠桿的平衡
螺母向 (選填“左”或“右”)調節。
(2)杠桿平衡后，他們在圖16乙所示的A位置掛上3個鉤碼，為了使杠桿在水平位置平衡，這時應在B位置掛上 個相同的鉤碼。
(3)上表是該小組在實驗中記錄杠桿平衡的部分?jǐn)?shù)據，空格處所缺的數據:△= ， ☆= ；
2、 在瀘州市第36屆青少年科技創新大賽上，秋雨同學展示了如圖所示的“硬幣玩轉杠桿”裝置，活動中使用的硬幣完全相同。在刻度均勻的杠桿上放硬幣之前，杠桿在水平位置平衡，說明該杠桿的重心在_______點。在A點疊放兩枚硬幣時，則可在E點疊放_______枚硬幣能使杠桿再次水平平衡。保持A點疊放兩枚硬幣不變，在杠桿上已標出的其余6個點上放硬幣，有些點無論放多少枚硬幣都無法使杠桿再次水平平衡，這些點是_______。

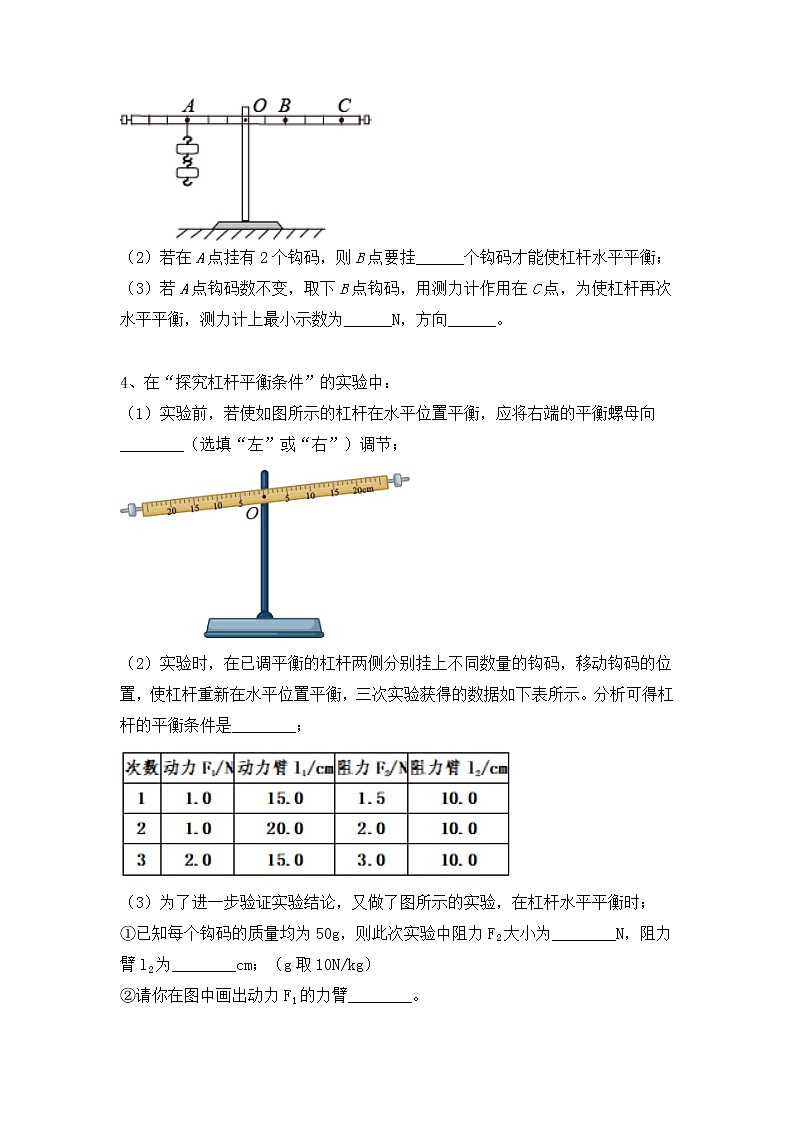

如圖，在探究杠桿平衡條件的實驗中，每個鉤碼重1N。
（1）實驗前需調節平衡螺母使杠桿處于水平位置，這樣做的目的是______；
（2）若在A點掛有2個鉤碼，則B點要掛______個鉤碼才能使杠桿水平平衡；
（3）若A點鉤碼數不變，取下B點鉤碼，用測力計作用在C點，為使杠桿再次水平平衡，測力計上最小示數為______N，方向______。
4、在“探究杠桿平衡條件”的實驗中：
（1）實驗前，若使如圖所示的杠桿在水平位置平衡，應將右端的平衡螺母向________（選填“左”或“右”）調節；
（2）實驗時，在已調平衡的杠桿兩側分別掛上不同數量的鉤碼，移動鉤碼的位置，使杠桿重新在水平位置平衡，三次實驗獲得的數據如下表所示。分析可得杠桿的平衡條件是________；
（3）為了進一步驗證實驗結論，又做了圖所示的實驗，在杠桿水平平衡時；
①已知每個鉤碼的質量均為50g，則此次實驗中阻力F2大小為________N，阻力臂l2為________cm；（g取10N/kg）
②請你在圖中畫出動力F1的力臂________。

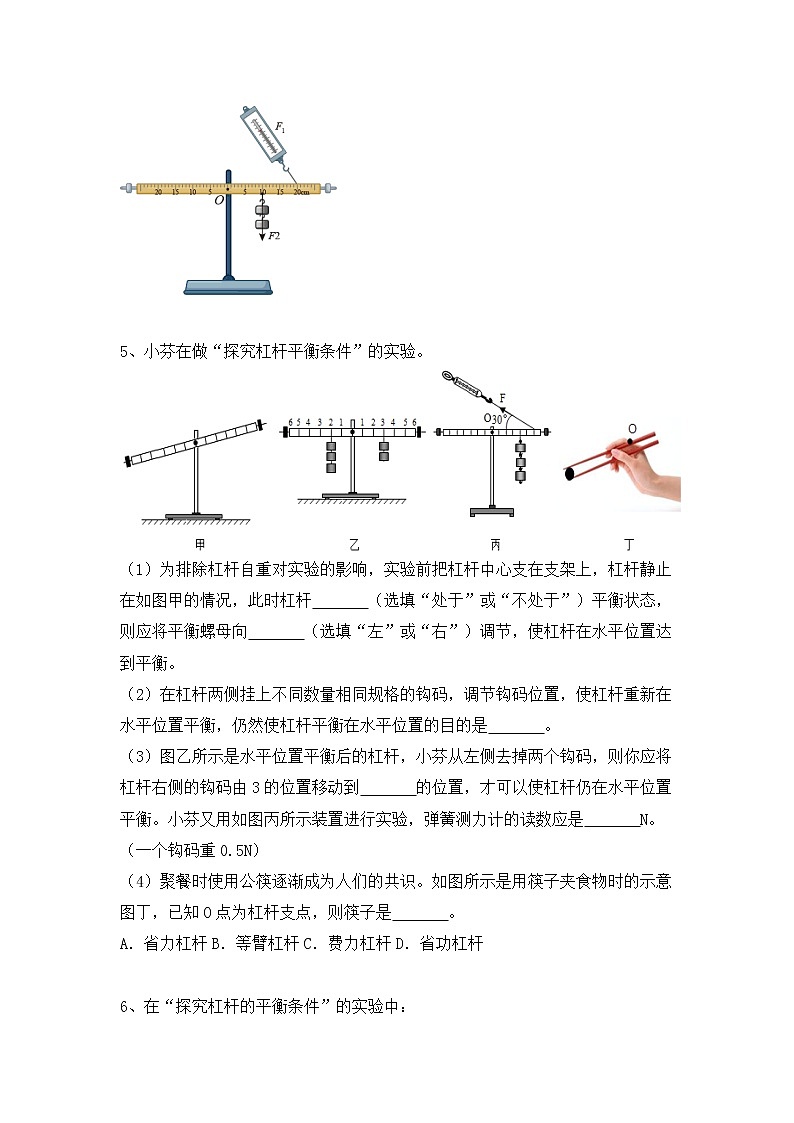

5、小芬在做“探究杠桿平衡條件”的實驗。
（1）為排除杠桿自重對實驗的影響，實驗前把杠桿中心支在支架上，杠桿靜止在如圖甲的情況，此時杠桿 （選填“處于”或“不處于”）平衡狀態，則應將平衡螺母向 （選填“左”或“右”）調節，使杠桿在水平位置達到平衡。
（2）在杠桿兩側掛上不同數量相同規格的鉤碼，調節鉤碼位置，使杠桿重新在水平位置平衡，仍然使杠桿平衡在水平位置的目的是 。
（3）圖乙所示是水平位置平衡后的杠桿，小芬從左側去掉兩個鉤碼，則你應將杠桿右側的鉤碼由3的位置移動到 的位置，才可以使杠桿仍在水平位置平衡。小芬又用如圖丙所示裝置進行實驗，彈簧測力計的讀數應是 N。（一個鉤碼重0.5N）
（4）聚餐時使用公筷逐漸成為人們的共識。如圖所示是用筷子夾食物時的示意圖丁，已知O點為杠桿支點，則筷子是 。
A．省力杠桿B．等臂杠桿C．費力杠桿D．省功杠桿
6、在“探究杠桿的平衡條件”的實驗中：
(1)在杠桿上掛鉤碼前，杠桿靜止在圖甲中的位置，為使杠桿水平平衡，應將右端的平衡螺母向____(選填“左”或“右”)調節；把杠桿的中點掛在支架上是避免____對實驗的影響，將杠桿調節在水平位置平衡的目的是便于____。
(2)實驗中，如圖乙所示，杠桿恰好在水平位置平衡，此時若在A處下方再掛一個相同鉤碼，為使杠桿保持水平平衡，則需將掛在B處的鉤碼向右移動____格。
(3)此實驗多次改變掛在支點O兩邊鉤碼的質量和懸掛位置，收集杠桿平衡時多組動力、動力臂、阻力和阻力臂的數據，如表所示，其目的是____(選填“減小誤差”或“尋找普遍規律”)。
(4)實驗中測得的數據如表所示，第①組數據對應的杠桿類型在生活中的應用有____(選填“撬棍”“天平”或“釣魚竿”)。
7、在“探究杠桿的平衡條件”的實驗中：
（1）杠桿在如圖甲的位置靜止時， （選填“是”或“不是”）處于平衡狀態，為使杠桿在水平位置平衡，應將杠桿左端螺母向 邊旋一些（選填“左”或“右”），這樣做的目的是方便測量 。
（2）杠桿平衡后，在左側掛三個鉤碼，每個鉤碼重1N，如圖乙所示，在右端用彈簧測力計豎直向下拉，為使杠桿在水平位置平衡，此時彈簧測力計的示數F＝ N。
（3）當彈簧測力計處于圖丙中的斜拉位置時，想使杠桿仍在水平位置平衡，彈簧測力計的示數將 （選填“變大”、“變小”或“不變”）。
（4）某次實驗時如圖丁所示，在A處掛2N的鉤碼，若使杠桿在水平位置平衡，則在B處施加的力
丁
A．可能為2N B．一定為3N
C．可能為4N D．一定為6N
8、小明做“探究杠桿平條件”實驗：
(1)實驗前，杠桿靜止時的位置如圖甲所示。要使杠桿在水平位置平衡，應將平衡螺母向______調節；
(2)使用彈簧測力計時，首先進行的操作是______；
(3)如圖乙所示，在杠桿左側掛2個鉤碼，每個鉤碼的質量為50g，為了便于在杠桿上直接讀出力臂的大小，在A點沿______向下方向拉動彈簧測力計，直至杠桿在______位置平衡。并將第一次數據記錄在表格中，表中F1大小為彈簧測力計示數，F(xiàn)2大小為鉤碼的重力，l1、l2分別為F1、F2對應的力臂；
(4)接下來，小明又進行了三次實驗，將數據填在表中，最后總結得出律。每次實驗總是在前一次基礎上改變F2、l1、l2中的一個量。小華分析數據后發現，第______次實驗與前一次改變的量相同，需要調整的實驗步驟是______。
9、甲、乙兩位同學一起做《探究杠桿平衡條件》的實驗，以杠桿中點為支點，如圖甲、乙所示。
（1）若杠桿右端低左端高，為使其在水平位置上靜止，應將平衡螺母向 （填“左”或“右”）端調節。
（2）如圖甲所示，杠桿在水平位置平衡，記錄數據。根據這一次實驗數據，甲同學立即分析得出杠桿的平衡條件，這種做法的不足是： 。
（3）如圖乙所示，乙同學設計了兩種實驗方案：第一種彈簧測力計沿豎直方向拉，其讀數為F1，第二種彈簧測力計傾斜拉，其讀數為F2，第 （填“一”或“二”）種實驗方案更方便。
（4）杠桿在生活中有很多應用。現欲使如圖丙所示的靜止蹺蹺板發生轉動，小女孩乙可采取的做法是 。序號
FI/N
l1/cm
F2/N
l2/cm
1
1.5
10.0
1.0
15.0.
2
3.0
10.0
2.0
15.0
3
1.5
20.0
2.0
15.0
4
1.0
30.0
2.0
15.0
是我國古老的衡量工具，現今人們?nèi)匀辉谑褂谩Ｄ撑d趣小組在老師的指導下，動手制作量程為20克的桿秤如圖乙。
【制作步驟】
做秤桿：選取一根筷子，在筷子左端選擇兩點依次標上“A”、“B”；
掛秤盤：取一個小紙杯，剪去上部四分之三，系上細繩，固定在秤桿的“A”處；

系秤紐：在秤桿的“B”處系上繩子；
標零線：將5克的砝碼系上細繩制成秤砣，掛到秤紐的右邊，手提秤紐，移動秤砣，使秤桿在水平位置處于平衡狀態，在秤砣所掛的位置標上“0”；
定刻度：
【交流評價】
桿秤是一種測量______ 的工具；
當在秤盤上放置物體稱量時，秤砣應從“0”刻度向______ 側移動；
步驟標零線的目的是______ ；
根據杠桿平衡條件可知，桿秤的刻度是均勻的。定刻度時，小科和小思采用不同的方法，你認為______ 的方法更合理。
小科：先在秤盤上放1克物體，移動秤砣，使秤桿在水平位置處于平衡狀態，在秤砣所掛的位置標上1；然后在秤盤上放2克物體；按上述方法直到標出所有刻度。
小思：在秤盤上放20克物體，移動秤砣，使秤桿在水平位置處于平衡狀態，在秤砣所掛的位置標上20，0和20之間分為20等份，依次標上相應刻度。如圖是“利用杠桿測量玉石密度”的實驗。
（1）如圖甲所示，要使杠桿在水平位置平衡，應將平衡螺母向________調節（選填“左”或“右”）；

（2）如圖乙所示，在溢水杯中裝滿水，將玉石緩慢浸沒在水中，讓溢出的水全部流入小桶A中，此時小桶A中水的體積________玉石的體積（選填“大于”“小于”或“等于”）；
（3）將玉石從溢水杯中取出，擦干后放入另一相同小桶B中，將裝有水和玉石的A、B兩個小桶分別掛在水平平衡的杠桿兩端，移動兩小桶在杠桿上的位置，直到杠桿在水平位置恢復平衡，如圖丙所示。此時小桶A、B的懸掛點離支點O的距離分別為10 cm和4 cm，若不考慮小桶重力，ρ水=1.0×103 kg/m3 ， 則該玉石密度的測量值為________kg/m3；
（4）若考慮小桶重力，則玉石的實際密度值比上述測量值________（選填“偏大”“偏小”或“相等”）。
12、圖1甲為探究杠桿平衡條件”的實驗裝置。
（1）在做實驗前，首先應當調節杠桿兩端的平衡螺母，使杠桿在不掛鉤碼時處于水平平衡狀態，這時杠桿重力的力臂為 。
（2）實驗過程中，我們總是選取杠桿的水平平衡狀態進行實驗，其主要原因是 。
（3）小明同學想進一步探究在杠桿保持水平平衡且阻力和阻力臂的乘積不變時，動力與動力臂的關系，在探究過程中，他在杠桿左端某一固定位置掛一個重力G＝2.5N的物體，在杠桿右端的不同位置處施加不同的豎直向下的拉力F，并使杠桿處于水平平衡狀態記錄的數據如表所示
①請根據表中數據，在圖1乙中畫出動力F與動力臂倒數的圖象，
②由圖象可得：在杠桿保持水平平衡且阻力和阻力臂的乘積不變時，F(xiàn)與L成 比。
（4）小明同學要測一個金屬塊的密度，他手中沒有天平，只有一個量程較小的彈簧測力計，當他用此彈簧測力計測量該金屬塊的重力時，發現已超過彈簧測力計的最大量程，于是他設計了如圖2所示的裝置去測量，圖中OA：OB＝1：3．小明用細繩把金屬塊懸掛于A點，用彈簧測力計在B點對杠桿施加一個豎直向上的力，使杠桿在水平位置靜止，讀出彈簧測力計的示數F1，然后測出金屬塊的體積V1。
①若該金屬塊的重力為G，則F1 G（選填“大于”、“小于”或“等于”）
②若杠桿質量不計，則被測金屬塊密度的表達式為ρ＝ 。
13、如圖所示，小敏同學在“研究杠桿平衡條件”實驗中：
(1)實驗時應先調節杠桿在______位置平衡，這樣做的目的是_______，若出現杠桿左端下沉的情況，應將杠桿的平衡螺母向_______（選填“左”或“右”）調。
(2)杠桿平衡后，小敏在圖甲所示的A位置掛上4個鉤碼，為了使杠桿在水平位置平衡，這時應在B位置掛上______個鉤碼。
(3)小敏在圖乙所示的C位置用彈簧測力計讓杠桿保持平衡，若彈簧測力計由豎直方向逐漸傾斜過程中，彈簧測力計的示數將__________（選填“增大”或“減小”）。
(4)下表是該組某同學在實驗中記錄杠桿平衡的部分?jǐn)?shù)據：
表中空格處所缺的數據是：①__________；②___________。
(5)分析表中的實驗數據可以得出杠桿平衡條件是：______________。
14、在探究“杠桿平衡條件”的實驗中，采用了如圖所示的實驗裝置。
（1）調節平衡時，都應該使它在 位置平衡。根據圖示杠桿所處的位置，應將平衡螺母向 調整（填“右”或“左”）。
（2）掛上鉤碼，正確調節使杠桿再次平衡。此時掛在杠桿上的鉤碼施加的動力、阻力方向恰好與杠桿 ，掛鉤碼位置所對應的刻度值就等于 。
（3）某小組同學在杠桿左右兩側分別掛上不同數量的鉤碼，同時調節平衡螺母使杠桿平衡，你認為他們的做法是 。
（4）實驗的結果如表所示。
甲同學分析實驗數據后認為杠桿平衡的條件是：動力+動力臂＝阻力+阻力臂乙同學分析實驗數據后認為杠桿平衡的條件是：動力×動力臀＝阻力×阻力臂
兩個同學都認為自己是對的，對方是錯誤的。那么你認為他們中正確的應該是 同學。原因是 同學的結論部分僅從部分實驗數據分析得到，不是所有實驗數據都滿足他總結的結論。
（5）下列正在使用中的杠桿：用鑷子取砝碼、用扳手?jǐn)Q螺母、用釘捶拔釘子，屬于費力的杠桿是 。
15、在“探究杠桿的平衡條件”實驗中，每個鉤碼質量都相等。
（1）如圖甲所示，杠桿在此位置靜止，這時杠桿 （選填“平衡”或“不平衡”）。
（2）調節杠桿的平衡螺母，使杠桿在水平位置平衡，是為了便于測量 。
（3）如圖乙所示，若在A位置掛兩個鉤碼，現有三個鉤碼，需掛在杠桿O點右側第 格的位置，使杠桿再次在水平位置平衡。
（4）實驗時，多次換用不同數量的鉤碼，并改變鉤碼在杠桿上的位置，重復實驗。這樣做的目的是 。
（5）如圖丙所示，用彈簧測力計在B位置向下拉杠桿，保持杠桿在水平位置平衡，彈簧測力計由圖中a位置移至b位置時，其示數 （選填“變大”“不變”或“變小”）。答案
（1）水平，左；
（2）4；
（3）1.0； 0.20
D 6
B、C、D
(1) 消除杠桿自身重力對實驗的影響
3
1.2 豎直向下
（1）右
（2）F1l1=F2l2（動力×動力臂=阻力×阻力臂）
（3）1；10.0；
（1）處于；右；
為了便于測量力臂；
（3）1；2；
（4）C。
右 杠桿自重
測量力臂 1
尋找普遍規律 撬棍
（1）是；右；力臂；
（2）2.4；
變大；
（4）C。
右 校零
豎直 水平
4
保持F2和l1不變，改變l2的大小
（1）左；
僅憑一次實驗的數據得出的結論具有偶然性；
一；
（4）向靠近支點方向移動。
(1)物體質量；
右；
免桿秤自身重力對稱量的干擾；
小思。
（1）右
等于

偏大
（1）零；
便于測量力臂大小；
①如下圖所示；
②反；（4）小于；。
水平
方便測量力臂大小
右 2
增大 1
15

（1）水平；左；
垂直；力臂；
錯誤；
乙；甲；
（5）用鑷子取砝碼。
（1）平衡
力臂
（3）2
（4）避免結論的偶然性，得出普遍規律
（5）變大
