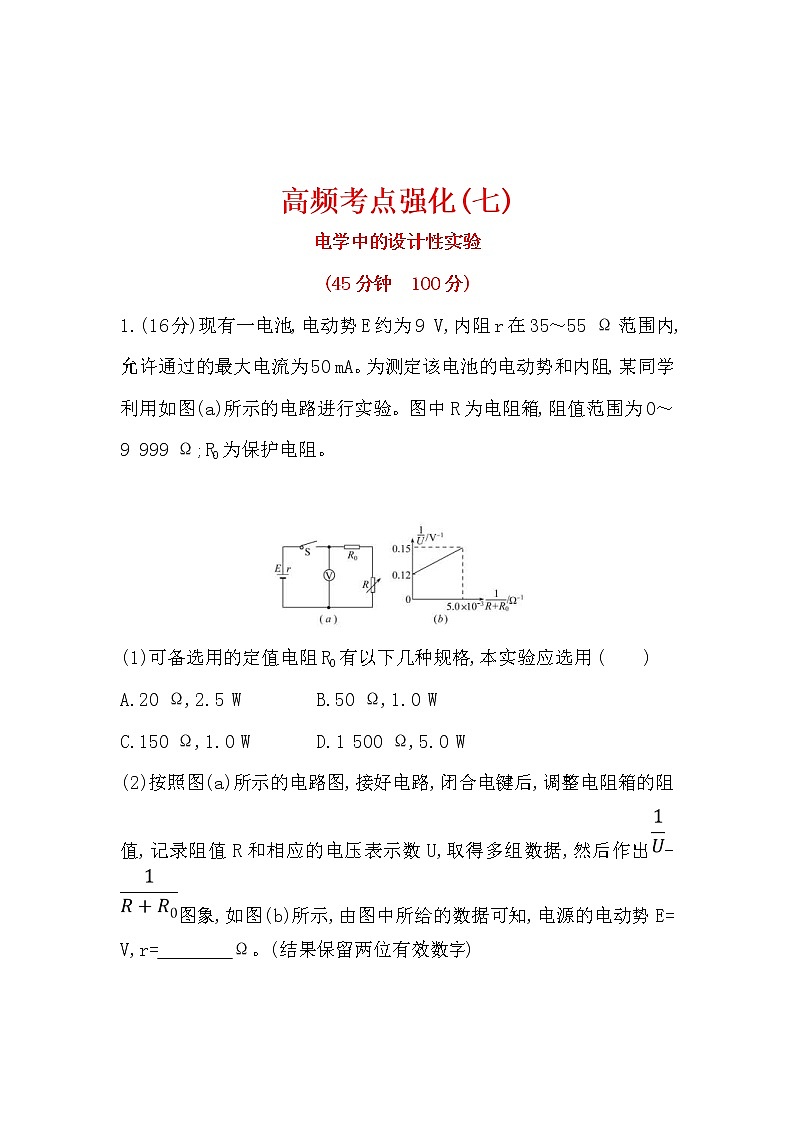

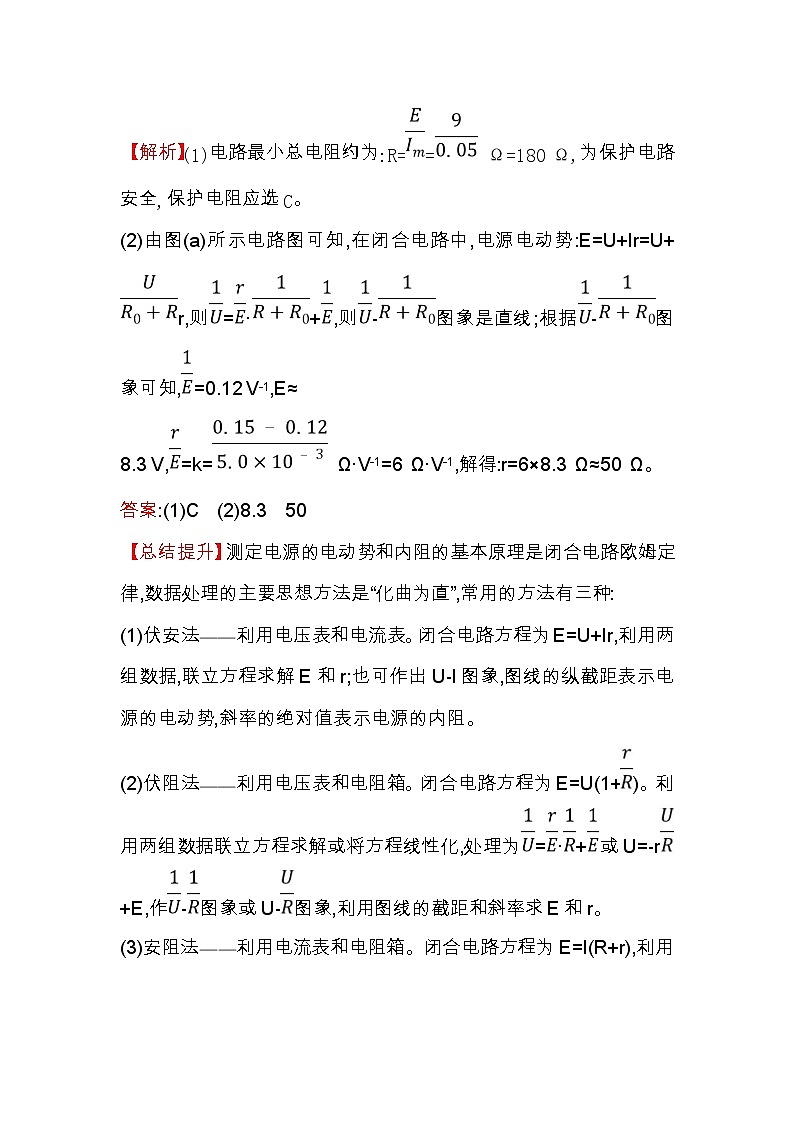

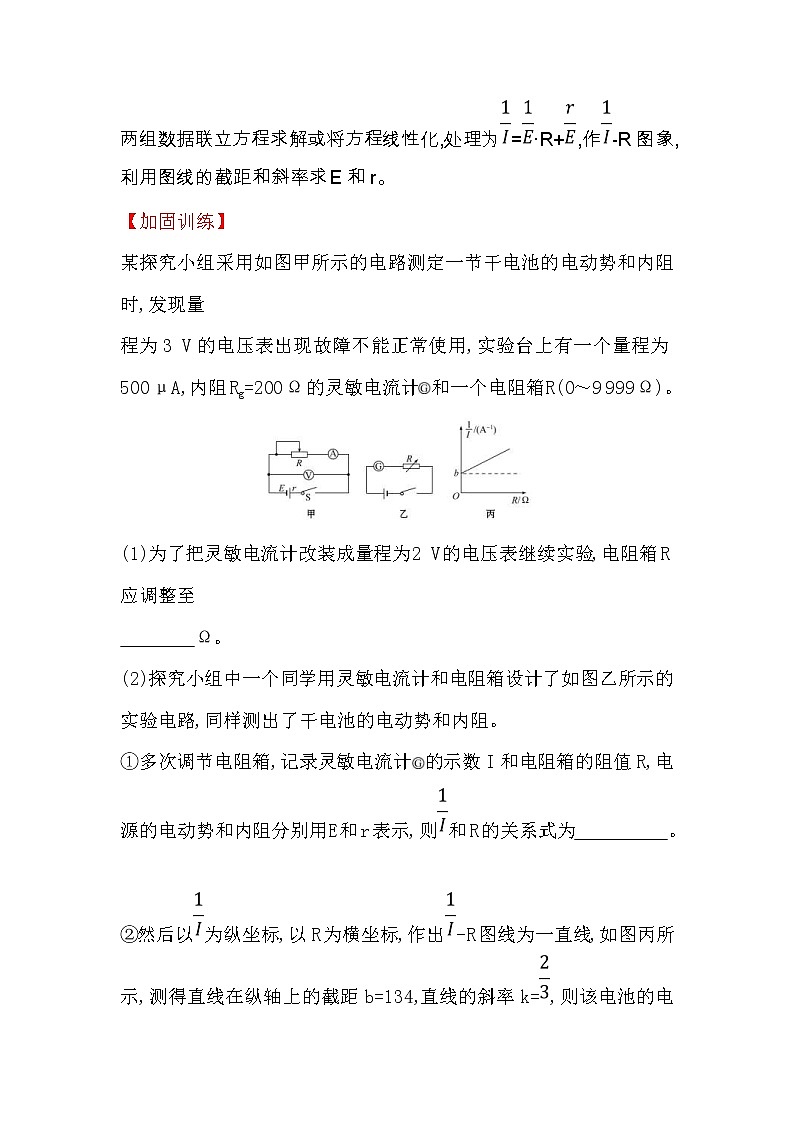

  高頻考點強化(七)電學中的設計性實驗(45分鐘　100分)1.(16分)現有一電池,電動勢E約為9 V,內阻r在35～55 Ω范圍內,允許通過的最大電流為50 mA。為測定該電池的電動勢和內阻,某同學利用如圖所示的電路進行實驗。圖中R為電阻箱,阻值范圍為0～9 999 Ω;R0為保護電阻。?????????????  (1)可備選用的定值電阻R0有以下幾種規格,本實驗應選用 (　　)A.20 Ω,2.5 W　　　 B.50 Ω,1.0 WC.150 Ω,1.0 W   D.1 500 Ω,5.0 W(2)按照?qǐng)D(a)所示的電路圖,接好電路,閉合電鍵后,調整電阻箱的阻值,記錄阻值R和相應的電壓表示數U,取得多組數據,然后作出-圖象,如圖所示,由圖中所給的數據可知,電源的電動勢E=　　　　V,r=　　　　Ω。(結果保留兩位有效數字) 【解析】(1)電路最小總電阻約為:R== Ω=180 Ω,為保護電路安全,保護電阻應選C。(2)由圖所示電路圖可知,在閉合電路中,電源電動勢:E=U+Ir=U+r,則=·+,則-圖象是直線;根據-圖象可知,=0.12 V-1,E≈8.3 V,=k= Ω·V-1=6 Ω·V-1,解得:r=6×8.3 Ω≈50 Ω。答案:(1)C　(2)8.3　50【總結提升】測定電源的電動勢和內阻的基本原理是閉合電路歐姆定律,數據處理的主要思想方法是“化曲為直”,常用的方法有三種:(1)伏安法——利用電壓表和電流表。閉合電路方程為E=U+Ir,利用兩組數據,聯立方程求解E和r;也可作出U-I圖象,圖線的縱截距表示電源的電動勢,斜率的絕對值表示電源的內阻。(2)伏阻法——利用電壓表和電阻箱。閉合電路方程為E=U(1+)。利用兩組數據聯立方程求解或?qū)⒎匠叹€性化,處理為=·+或U=-r+E,作-圖象或U-圖象,利用圖線的截距和斜率求E和r。(3)安阻法——利用電流表和電阻箱。閉合電路方程為E=I(R+r),利用兩組數據聯立方程求解或?qū)⒎匠叹€性化,處理為=·R+,作-R圖象,利用圖線的截距和斜率求E和r。【加固訓練】某探究小組采用如圖甲所示的電路測定一節干電池的電動勢和內阻時,發現量程為3 V的電壓表出現故障不能正常使用,實驗臺上有一個量程為500 μA,內阻Rg=200 Ω的靈敏電流計和一個電阻箱R(0～9 999 Ω)。(1)為了把靈敏電流計改裝成量程為2 V的電壓表繼續實驗,電阻箱R應調整至　　　　Ω。 (2)探究小組中一個同學用靈敏電流計和電阻箱設計了如圖乙所示的實驗電路,同樣測出了干電池的電動勢和內阻。①多次調節電阻箱,記錄靈敏電流計的示數I和電阻箱的阻值R,電源的電動勢和內阻分別用E和r表示,則和R的關系式為　　　　　。 ②然后以為縱坐標,以R為橫坐標,作出-R圖線為一直線,如圖丙所示,測得直線在縱軸上的截距b=134,直線的斜率k=,則該電池的電動勢E=　　　　　 V,內阻r=　　　　　 Ω。 【解析】(1)將電流計改裝成電壓表,應串聯一個大電阻,根據串并聯電路的規律可知:R=(-200) Ω=3 800 Ω。(2)①根據閉合電路歐姆定律可知:I=變形可得:=+R;②根據圖象和公式可知:b=;k=,根據題意可知:E=1.5 V;r=1 Ω。答案:(1)3 800(2)①=+R　②1.5　12.(16分)(福州模擬)為了測量某種材料制成的特種電阻絲Rx的電阻率,提供的器材有:????????????? A.電流表?,內阻 Rg=120 Ω,滿偏電流Ig=3 mA B.電流表?,內阻約為10 Ω,量程為100 mAC.螺旋測微器,刻度尺D.電阻箱 R0(0～9 999 Ω,0.5 A)E.滑動變阻器R(5 Ω,1 A)F.電池組E(6 V,0.05 Ω)G.一個開關S和導線若干某同學進行了下列操作(1)用多用電表粗測電阻絲的阻值,當用“×1”擋時發現指針偏轉角度過小,說明電阻較　　     　　(選填“大”或“小”),應換為“×10”擋,并重新進行　　　　　　,測量時指針位置如圖甲所示 (2)把電流表?與電阻箱串聯改裝成量程為 6 V的電壓表,則電阻箱的阻值應調為R0=　　　　Ω。 (3)請用改裝好的電壓表設計一個測量電阻Rx阻值的實驗,根據提供的器材和實驗需要,請將圖乙中電路圖補充完整。(4)電阻率的計算:測得電阻絲的長度為L,電阻絲的直徑為d,電路閉合后,調節滑動變阻器的滑片到合適位置,電流表?的示數為I1,電流表?的示數為I2,請用已知量和測量量的字母符號(各量不允許代入數值)寫出計算電阻率的表達式ρ=　　　　。 【解題指導】歐姆表讀數時,注意此刻度不均勻,盡量讓指針在中央附近,同時乘以倍率;確定滑動變阻器與電流表的接法是正確解題的關鍵,測量電阻的方法除了伏安法外,還有“安安法”(即兩個電流表組合)、“伏伏法”(兩個電壓表組合)等。掌握電阻定律,同時注意利用電流表與電阻的關系,求出電壓的方法。【解析】(1)歐姆擋測量電阻時,指針從最左邊開始偏轉,而最左邊對應無窮大,所以指針偏轉角度過小說明被測電阻過大,應采用高一擋測量,調好擋位后,需要重新歐姆調零。(2)改裝成電壓表,需要串聯一個電阻分壓,故6 V-IgRg=IgR0,代入數據可得R0=1 880 Ω(3)滑動變阻器R(5 Ω,1 A),電源電壓為6 V,所以滑動變阻器使用限流式,從圖甲中可得被測電阻大約70 Ω,所以電流表內阻和被測電阻相接近,所以采用電流表外接法,如圖所示(4)由電阻定律可知,電阻為:Rx=ρ=ρ,則電阻率為:ρ=,根據歐姆定律有:Rx==,所以電阻率為:ρ=答案:(1)大　歐姆調零　(2)1 880(3)見解析圖　(4)3.(16分)(滄州模擬)小勇在探究標有“3 V　1.5 W”字樣的小燈泡的伏安特性曲線,實驗室除了導線,開關,內阻不計、電動勢為3 V的電池組和待測小燈泡外,還有如下的實驗器材供選擇:   ????????????? A.電流表(0～0.6 A、內阻為1 Ω)B.電流表(0～3 A、內阻為0.2 Ω)C.電壓表(0～3 V、內阻約為2 kΩ)D.電壓表(0～10 V、內阻約為4.5 kΩ)E.滑動變阻器(0～100 Ω)F.滑動變阻器(0～20 Ω)(1)為了減小實驗誤差,電流表應選　　　;電壓表應選　　　;滑動變阻器應選　　　;(填器材前面的字母代號)小勇利用所選用的實驗器材描繪了小燈泡的伏安特性曲線,如圖甲所示,則該小燈泡的阻值隨兩端電壓的升高而　　　(選填“增大”“減小”或“不變”)。 (2)連接完整的實物圖如圖乙所示。(3)如果小勇在進行該操作時,誤將a、b間的導線接在a、c間,在閉合開關后,無論小勇如何移動滑動變阻器的滑動觸頭,小燈泡始終發光,則小燈泡在該過程中所消耗的電功率的最小值為　　　　　 W。 【解析】(1)電壓表選擇0～3 V量程的 C,電流表量程應略大于電路中最大電流,燈泡的額定電流I= A=0.5 A,故電流表選擇A;因本實驗采用分壓式接法,故滑動變阻器選F;根據U-I圖象可知,隨著燈泡兩端電壓的升高燈泡電阻增大。(2)滑動變阻器采用分壓接法,而由于燈泡內阻較小,故燈泡采用電流表外接法,實物圖如圖所示:(3)小燈泡獲最小功率時,電路的總電阻最大,此時滑動變阻器的兩段電阻絲并聯的總電阻為5 Ω,把滑動變阻器兩段電阻絲并聯后的總電阻和電流表內阻當成電源的內阻,則短路電流I= A=0.5 A,在U-I圖象中作出路端電壓與電路中電流的圖象,如圖所示,兩圖線交點坐標為(0.34,0.94),所以小燈泡消耗的電功率最小值P=0.34×0.94 W≈0.32 W。答案:(1)A　C　F　增大　(2)見解析圖(3)0.324.(16分)在測定金屬絲電阻率的實驗中,用螺旋測微器測量金屬絲的直徑時的刻度位置如圖所示:????????????? (1)從圖中讀出金屬絲的直徑為　　　　 mm。 (2)實驗中為了減小電流表和電壓表內阻引起的系統誤差,采用圖示電路: ①閉合電鍵S1,將S2接2,調節滑動變阻器R1和R2,使電壓表讀數盡量接近滿量程,讀出此時電壓表和電流表的示數U1和I1;②將S2接1 ,讀出這時電壓表和電流表的示數U2和I2。則金屬絲電阻Rx=　　　　。 (3)若金屬絲的長度為l,直徑為D,電阻為Rx,則該金屬絲電阻率的表達式為ρ=　　　　。 【解析】(1)由圖示螺旋測微器可知,固定刻度示數是0.5 mm,可動刻度示數是12.0×0.01 mm=0.120 mm,則螺旋測微器示數是0.5 mm+0.120 mm=0.620 mm。(2)由題意知:Rx+RA+R2=,RA+R2=,得到Rx=-。(3)根據Rx=ρ,解得ρ==。答案:(1)0.620　(2)-　(3)【加固訓練】某實驗小組利用提供的器材測量某種電阻絲(電阻約為20 Ω)材料的電阻率。他們首先把電阻絲拉直后將其兩端固定在刻度尺兩端的接線柱a和b上,在電阻絲上夾上一個與接線柱c相連的小金屬夾,沿電阻絲移動金屬夾,可改變其與電阻絲接觸點P的位置,從而改變接入電路中電阻絲的長度?？晒┻x擇的器材還有:電池組E(電動勢為3.0 V,內阻約1 Ω);電流表A1(量程0～100 mA,內阻約5 Ω);電流表A2(量程0～0.6 A,內阻約0.2 Ω);電阻箱R(0～999.9 Ω);開關、導線若干。他們的實驗操作步驟如下:A.用螺旋測微器在三個不同的位置分別測量電阻絲的直徑d;B.根據提供的器材,設計并連接好如圖甲所示的電路;C.調節電阻箱使其接入電路中的電阻值最大,閉合開關S;D.將金屬夾夾在電阻絲上某位置,調節電阻箱接入電路中的電阻值,使電流表滿偏,記錄電阻箱的電阻值R和接入電路的電阻絲長度L;E.改變金屬夾與電阻絲接觸點的位置,調節電阻箱接入電路中的電阻值,使電流表再次滿偏。重復多次,記錄每一次電阻箱的電阻值R和接入電路的電阻絲長度L。F.斷開開關,拆除電路并整理好器材。(1)小明某次用螺旋測微器測量電阻絲直徑時其示數如圖乙所示,則這次直徑的測量值d=　　　　 mm。 (2)實驗中電流表應選擇　　　　(選填“A1”或“A2”)。 (3)小明用記錄的多組電阻箱的電阻值R和對應的接入電路中電阻絲長度L的數據,繪出了如圖丙所示的R-L關系圖線,圖線在R軸的截距為R0,在L軸的截距為L0,再結合測出的電阻絲直徑d,可求出這種電阻絲材料的電阻率ρ=　　　　(用給定的物理量符號和已知常數表示)。 【解析】(1)由圖示螺旋測微器可知,固定刻度是0.5 mm,可動刻度是22.6×0.01 mm=0.226 mm,金屬絲直徑d=0.5 mm+0.226 mm=0.726 mm。(2)電路中最大電流約為I== A≈0.14 A,不到0.6 A的四分之一,如果使用電流表A2實驗誤差較大,因此電流表應選A1。(3)由實驗步驟可知,外電路電阻不變,由串聯電路特點可知,外電路總電阻R總=R+R電阻絲=R+ρ=R+ρ=R+ρ,由題圖丙可知,當電阻絲接入電路的長度為零時,電路總電阻R總=R0,則R+ρ=R0,R=R0-ρ,圖象斜率的絕對值|k|==,則電阻率ρ=。答案:(1)0.726(0.725～0.727)　(2)A1(3)5.(18分)(黃岡模擬)(1)為了測量電阻,現取一只已經完成機械調零的多用電表,如圖1甲所示,請根據下列步驟完成電阻測量:①將K旋轉到電阻擋“×100”的位置。②將插入“+”“-”插孔的表筆短接,旋動部件　　　　　(選填“C”或“D”),使指針對準電阻的“0”刻度線。 ③將調好零的多用電表按正確步驟測量一電學元件P的電阻,P的兩端分別為a、b,指針指示位置如圖甲所示。為使測量比較精確,應將選擇開關旋到　　　　(選填“×1”“×10”或“×1 k”)的倍率擋位上,并重新調零,再進行測量。 (2)多用電表電阻擋的內部電路如圖1乙虛線框中所示,電源電動勢為 E、內阻為r,R0為調零電阻,Rg為表頭內阻,電路中電流I與待測電阻的阻值Rx的關系式為　　　　。 (3)某同學想通過多用電表中的歐姆擋去測量一量程為3 V的電壓表內阻。該同學將歐姆擋的選擇開關撥至“×1 k”的倍率擋,并將紅、黑表筆短接調零后,應選用圖2中　　　　(選填“A”或“B”)方式連接。在進行了正確的連接、測量后,歐姆表的讀數如圖3甲所示,讀數為　　　　 Ω,這時電壓表的讀數如圖乙所示。若該歐姆擋內阻為24 kΩ,則可算出歐姆擋內部所用電池的電動勢為　　　 V(計算結果保留兩位有效數字)。 【解題指導】(1)電流的流向一定是“紅進黑出”。(2)歐姆表的中值電阻為R中=。【解析】(1)②將插入“+”“-”插孔的表筆短接,旋動部件D,使指針對準電阻的“0”刻度線;③指針偏轉角度過大,說明所選擋位太大,應換“×10”擋。(2)根據圖乙,多用電表測電阻的原理是閉合電路歐姆定律,則有:I=。(3)歐姆表的正極插孔與內部電源的負極相連,與電壓表構成一閉合回路,電流從負極流出,進入電壓表的正極,所以選擇圖A正確;歐姆表的讀數為:30×1 kΩ=30 kΩ,電壓表的讀數為:1.60 V。由題意知?dú)W姆表的內阻為24 kΩ,與電壓表的內阻30 kΩ串聯,由歐姆定律可知:E=I(R+r)=×(2.4×104+3×104) V≈2.9 V。答案:(1)D　“×10”　(2)I=(3)A　3×104　2.96.(18分)(2017·全國卷Ⅱ)某同學利用如圖甲所示的電路測量一微安表(量程為100 μA,內阻大約為2 500 Ω)的內阻。可使用的器材有:兩個滑動變阻器R1、R2(其中一個阻值為20 Ω,另一個阻值為2 000 Ω);電阻箱Rz(最大阻值為99 999.9 Ω);電源E(電動勢約為1.5 V);單刀開關S1和S2。C、D分別為兩個滑動變阻器的滑片。(1)按原理圖甲將圖乙中的實物連線。(2)完成下列填空:①R1的阻值為　　　　Ω(選填“20”或“2 000”)。 ②為了保護微安表,開始時將R1的滑片C滑到接近圖甲中滑動變阻器的　　　(選填“左”或“右”)端對應的位置;將R2的滑片D置于中間位置附近。 ③將電阻箱Rz的阻值置于2 500.0 Ω,接通S1。將R1的滑片置于適當位置,再反復調節R2的滑片D的位置,最終使得接通S2前后,微安表的示數保持不變,這說明S2接通前B與D所在位置的電勢　　　　　　(選填“相等”或“不相等”)。 ④將電阻箱Rz和微安表位置對調,其他條件保持不變,發現將Rz的阻值置于2 601.0 Ω時,在接通S2前后,微安表的示數也保持不變。待測微安表的內阻為　　　 Ω(結果保留到個位)。 (3)寫出一條提高測量微安表內阻精度的建議:　                   。 【解析】(1)電路連接如圖所示(2)①R1主要作用是分壓,應選擇阻值較小的20 Ω 的滑動變阻器;②為了保護微安表,開始時將R1的滑片C滑到接近圖甲中的滑動變阻器的左端,使測量電路電壓接近零;③微安表的示數保持不變,這說明S2接通前后在BD中無電流流過,可知B與D所在位置的電勢相等;④設滑片D兩側電阻分別為R21和R22,因B與D所在位置的電勢相等,可知:=;同理當Rz和微安表對調時,仍有:=;聯立兩式解得:RA== Ω=2 550 Ω。(3)為了提高測量精度,調節R1上的分壓,盡可能使微安表接近滿量程。答案:(1)見解析圖(2)①20　②左　③相等　④2 550(3)見解析
