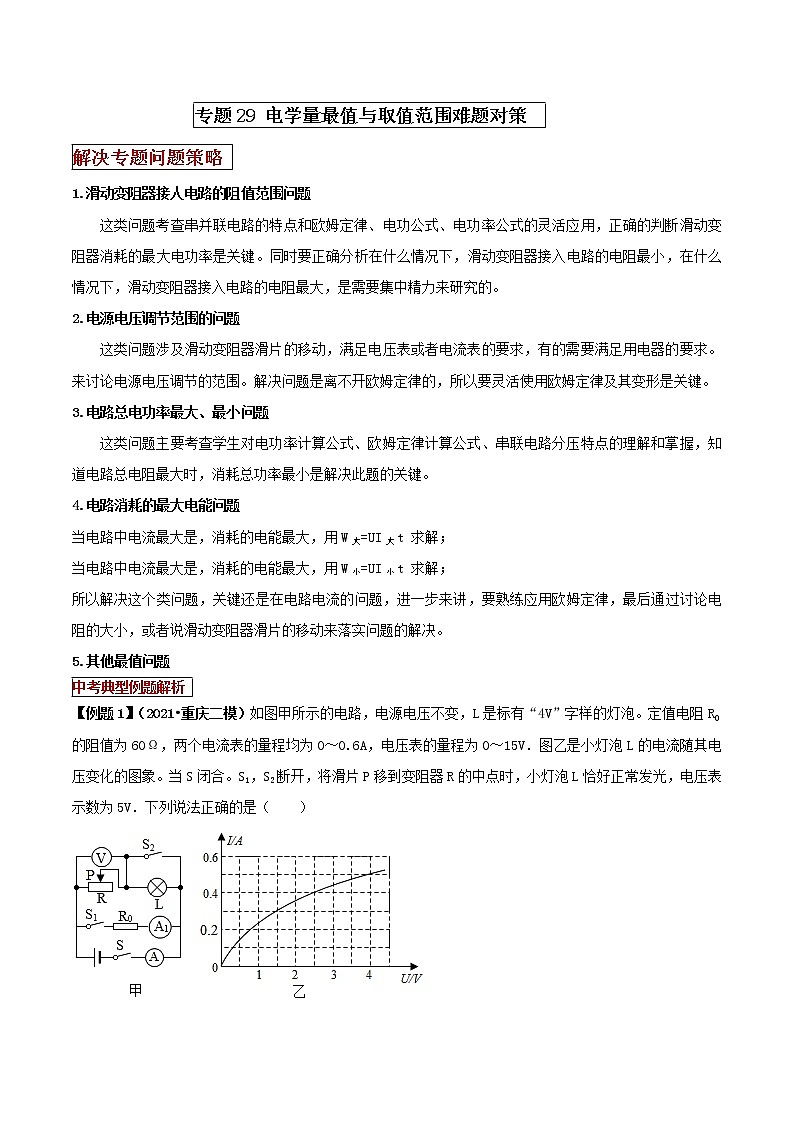

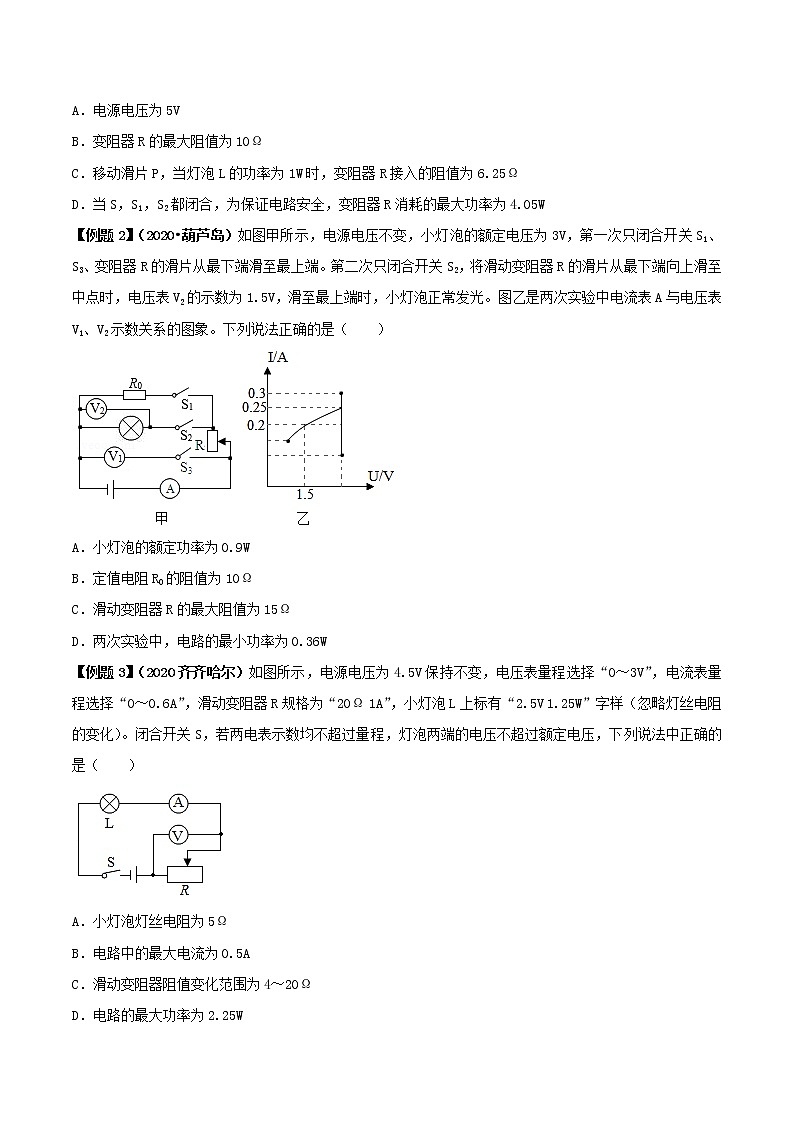

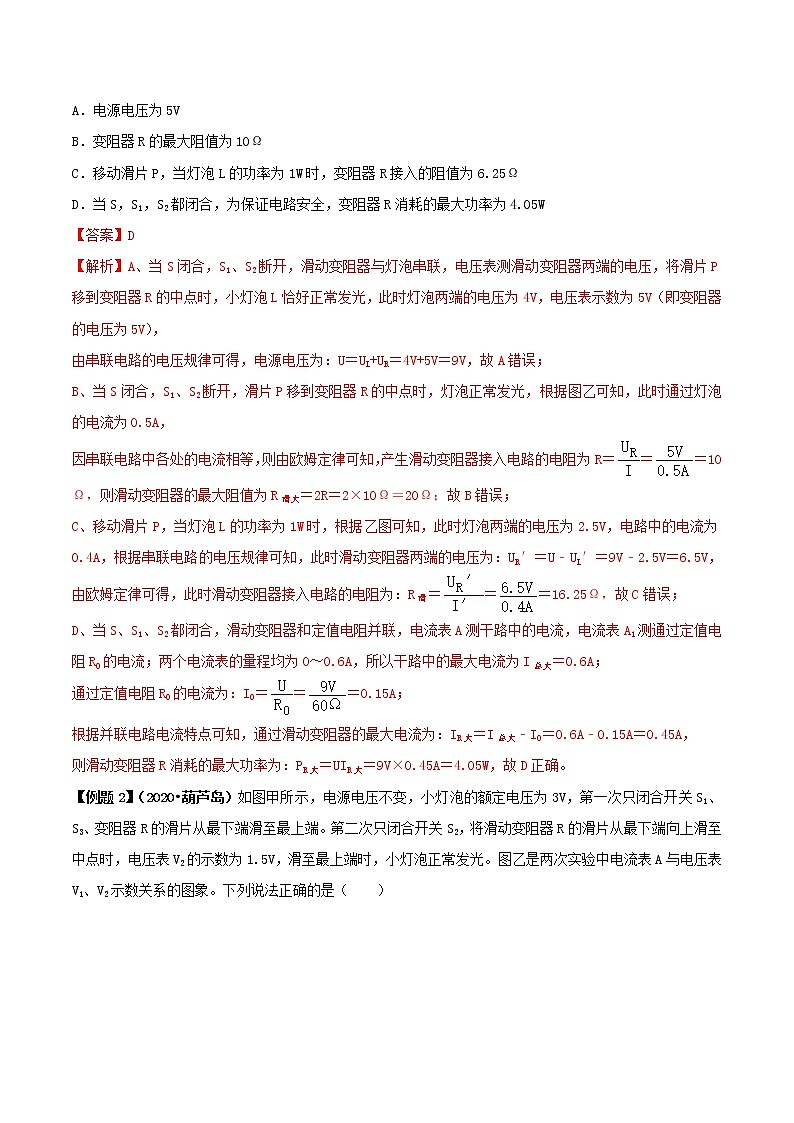

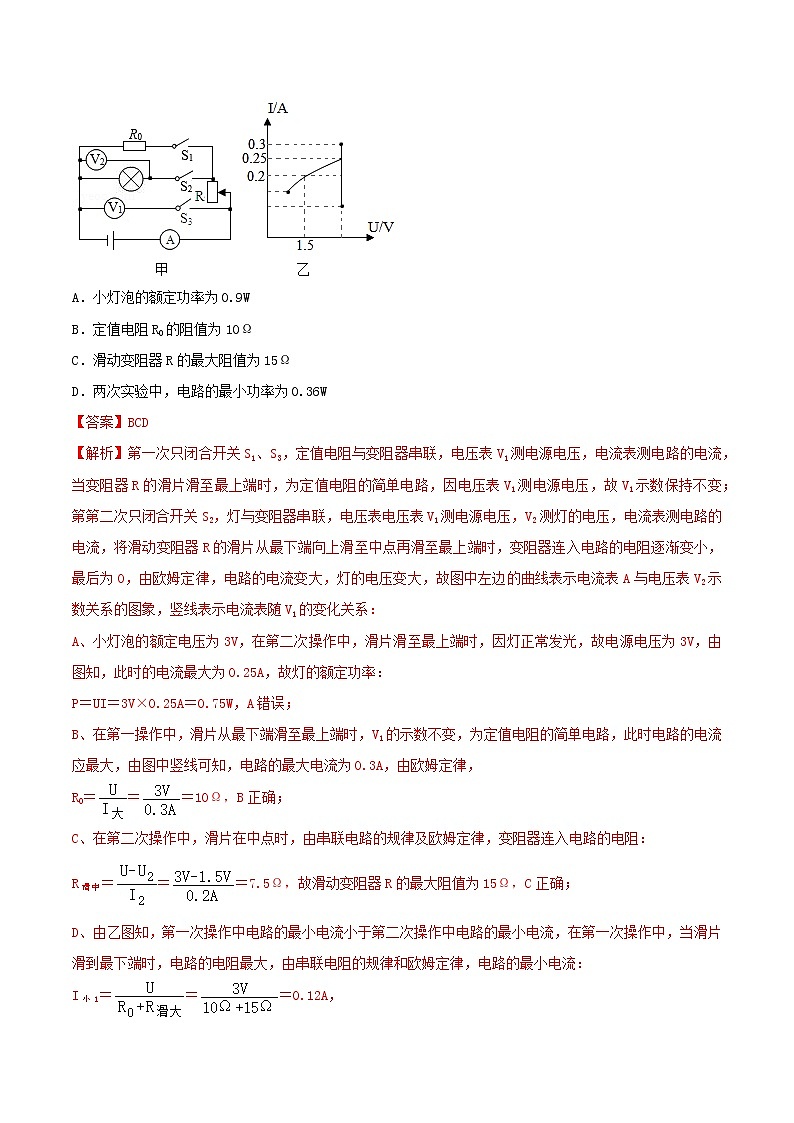

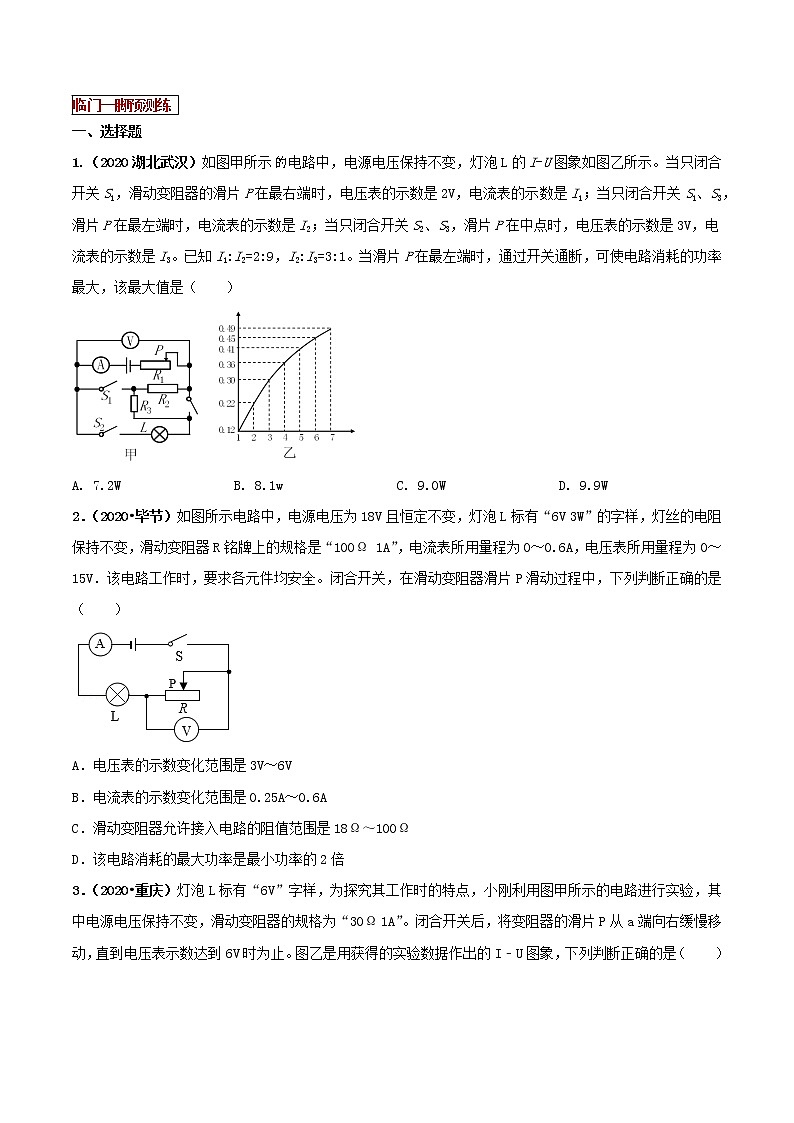

專題29 電學量最值與取值范圍難題對策  解決專題問題策略 1.滑動變阻器接人電路的阻值范圍問題這類問題考查串并聯電路的特點和歐姆定律、電功公式、電功率公式的靈活應用，正確的判斷滑動變阻器消耗的最大電功率是關鍵。同時要正確分析在什么情況下，滑動變阻器接入電路的電阻最小，在什么情況下，滑動變阻器接入電路的電阻最大，是需要集中精力來研究的。2.電源電壓調節范圍的問題這類問題涉及滑動變阻器滑片的移動，滿足電壓表或者電流表的要求，有的需要滿足用電器的要求。來討論電源電壓調節的范圍。解決問題是離不開歐姆定律的，所以要靈活使用歐姆定律及其變形是關鍵。3.電路總電功率最大、最小問題這類問題主要考查學生對電功率計算公式、歐姆定律計算公式、串聯電路分壓特點的理解和掌握，知道電路總電阻最大時，消耗總功率最小是解決此題的關鍵。4.電路消耗的最大電能問題當電路中電流最大是，消耗的電能最大，用W大=UI大t 求解；當電路中電流最大是，消耗的電能最大，用W小=UI小t 求解；所以解決這個類問題，關鍵還是在電路電流的問題，進一步來講，要熟練應用歐姆定律，最后通過討論電阻的大小，或者說滑動變阻器滑片的移動來落實問題的解決。5.其他最值問題中考典型例題解析 【例題1】（2021?重慶二模）如圖甲所示的電路，電源電壓不變，L是標有“4V”字樣的燈泡。定值電阻R0的阻值為60Ω，兩個電流表的量程均為0～0.6A，電壓表的量程為0～15V．圖乙是小燈泡L的電流隨其電壓變化的圖象。當S閉合。S1，S2斷開，將滑片P移到變阻器R的中點時，小燈泡L恰好正常發光，電壓表示數為5V．下列說法正確的是（　?。?/span>A．電源電壓為5V B．變阻器R的最大阻值為10Ω C．移動滑片P，當燈泡L的功率為1W時，變阻器R接入的阻值為6.25ΩD．當S，S1，S2都閉合，為保證電路安全，變阻器R消耗的最大功率為4.05W【例題2】（2020?葫蘆島）如圖甲所示，電源電壓不變，小燈泡的額定電壓為3V，第一次只閉合開關S1、S3、變阻器R的滑片從最下端滑至最上端。第二次只閉合開關S2，將滑動變阻器R的滑片從最下端向上滑至中點時，電壓表V2的示數為1.5V，滑至最上端時，小燈泡正常發光。圖乙是兩次實驗中電流表A與電壓表V1、V2示數關系的圖象。下列說法正確的是（　?。?/span>A．小燈泡的額定功率為0.9W B．定值電阻R0的阻值為10Ω C．滑動變阻器R的最大阻值為15Ω D．兩次實驗中，電路的最小功率為0.36W【例題3】（2020齊齊哈爾）如圖所示，電源電壓為4.5V保持不變，電壓表量程選擇“0～3V”，電流表量程選擇“0～0.6A”，滑動變阻器R規格為“20Ω 1A”，小燈泡L上標有“2.5V 1.25W”字樣（忽略燈絲電阻的變化）。閉合開關S，若兩電表示數均不超過量程，燈泡兩端的電壓不超過額定電壓，下列說法中正確的是（　?。?/span>A．小燈泡燈絲電阻為5Ω B．電路中的最大電流為0.5A C．滑動變阻器阻值變化范圍為4～20Ω D．電路的最大功率為2.25W臨門一腳預測練 一、選擇題1.（2020湖北武漢）如圖甲所示電路中，電源電壓保持不變，燈泡L的I-U圖象如圖乙所示。當只閉合開關S1，滑動變阻器的滑片P在最右端時，電壓表的示數是2V，電流表的示數是I1；當只閉合開關S1、S3，滑片P在最左端時，電流表的示數是I2；當只閉合開關S2、S3，滑片P在中點時，電壓表的示數是3V，電流表的示數是I3。已知I1:I2=2:9，I2:I3=3:1。當滑片P在最左端時，通過開關通斷，可使電路消耗的功率最大，該最大值是（    ）A. 7.2W B. 8.1w C. 9.0W D. 9.9W2．（2020?畢節）如圖所示電路中，電源電壓為18V且恒定不變，燈泡L標有“6V 3W”的字樣，燈絲的電阻保持不變，滑動變阻器R銘牌上的規格是“100Ω 1A”，電流表所用量程為0～0.6A，電壓表所用量程為0～15V．該電路工作時，要求各元件均安全。閉合開關，在滑動變阻器滑片P滑動過程中，下列判斷正確的是（　?。?/span>A．電壓表的示數變化范圍是3V～6V B．電流表的示數變化范圍是0.25A～0.6A C．滑動變阻器允許接入電路的阻值范圍是18Ω～100Ω D．該電路消耗的最大功率是最小功率的2倍3．（2020?重慶）燈泡L標有“6V”字樣，為探究其工作時的特點，小剛利用圖甲所示的電路進行實驗，其中電源電壓保持不變，滑動變阻器的規格為“30Ω 1A”。閉合開關后，將變阻器的滑片P從a端向右緩慢移動，直到電壓表示數達到6V時為止。圖乙是用獲得的實驗數據作出的I﹣U圖象，下列判斷正確的是（　?。?/span>A．閉合開關，在移動滑片P的過程中，燈L的最小電阻為10ΩB．變阻器的滑片P移到b端時，燈L正常發光且燈的額定功率為3.6WC．燈L與5Ω的定值電阻R1并聯接入電壓為6V的電路，電路總功率為7.2WD．燈L與10Ω的定值電阻R2串聯接入電壓為9V的電路，R2每秒消耗電能為2.5J4．（2020?陜西）如圖1所示的電路，電源電壓不變，R0為定值電阻，R為滑動變阻器。閉合開關，滑片P從一端滑到另一端的過程中，電壓表示數隨滑動變阻器阻值變化的關系如圖2所示。下列說法正確的是（　?。?/span>A．滑片從最左端向最右端滑動過程中，電流表示數變小 B．滑片滑動過程中，電壓表與電流表示數之比不變 C．電源電壓為6V D．電路消耗的最大功率為3.6W5．（2020?泰州）如圖甲所示電路，電源電壓恒為6V，滑動變阻器R的規格為“25Ω 1A”，電流表量程選擇“0～0.6A”，電壓表量程選擇“0～3V”，小燈泡上標有“4.5V 0.3A”字樣，其I﹣U圖象如圖乙所示，閉合開關S，為保證電路安全，在移動滑片P的過程中，下列選項正確的是（　　）A．電路的最大功率是3.6W B．小燈泡的最小功率是0.75W C．電流表的最小示數是0.15A D．電流表的最大示數是0.4A6.（2021山東威海二模）如圖所示是某同學設計的監測河水流速變化的裝置原理圖。機翼狀的探頭始終浸沒在水中，通過連桿帶動滑動變阻器的滑片P上下移動，電源電壓保持4.5V不變，電流表量程為0～0.6A，電壓表量程為0～3V，定值電阻R1阻值為5Ω，滑動變阻器R2的規格為“15Ω，1A”。閉合開關S，隨著水流速度的改變，下列說法正確的是（　?。?/span>A．當水流速度增大時，電壓表的示數變大 B．當水流速度減小時，電壓表與電流表的示數之比變大 C．滑動變阻器允許接入電路的取值范圍為2.5Ω～10Ω D．電路消耗總電功率的變化范圍為1.35W～4.05W7．（2021新疆二模）如圖所示，電源電壓恒為3V，燈泡L標有“3V 1.5W”字樣（不計溫度對燈絲電阻的影響），滑動變阻器R最大阻值為30Ω，電壓表量程“0﹣3V”，電流表量程為“0﹣0.6A”。在電路安全的情況下，下列判斷正確的是（　　）A．燈泡L正常發光時的電阻為10ΩB．只閉合開關S，滑動變阻器的取值范圍只能是0﹣10ΩC．只閉合開關S，該電路的最大功率是2.5WD．將滑片P移到R的最左端，閉合開關S、S1，電流表示數為0.6A二、填空題8. （2020遼寧撫順）如圖所示，電源電壓為不變，小燈泡的額定電壓為。閉合開關、，將滑動變阻器的滑片滑到最左端時，小燈泡正常發光，小燈泡的額定功率為______。通電，電阻產生的熱量為______。只閉合開關，滑動變阻器的滑片從最左端滑到最右端，電壓表示數從變化到，滑動變阻器的最大阻值為______。9.（2021大連二模）如圖所示，電源電壓恒為12V，電流表、電壓表連入電路的量程分別為“0～0.6A”和“0～3V”，在R1=12Ω、R2=18Ω中選擇一個電阻接入電路的a、b間，使滑片P在移動的過程中，電流表、電壓表的示數分別能達到最大值，且電路正常工作，則a、b間應接入的電阻是____（填“R1”或“R2”）；在兩電表示數分別達到最大值的過程中，滑動變阻器接入電路的阻值范圍是____。10．（2020湖南衡陽）如圖所示電路中，電源電壓為6V，電阻R1的阻值為2Ω，滑動變阻器R2上標有“10Ω 3A”字樣，小燈泡L上標有“12V 6W”字樣，電流表所選量程為0～3A。（1）當開關S、S1和S2都閉合時，R2的滑片置于最右端，電流表的示數為0.9A，小燈泡L在5min內產生的熱量是　   　J。（2）當S閉合，S1和S2都斷開時，為了確保電流表測量更準確，本實驗中要求電流表指針要達到滿偏刻度的（即示數不小于最大量程的），則R2接入電路的最大阻值是　   　Ω。11．（2021四川達州二模）如圖所示，電源電壓保持不變，燈泡L標有“10V 5W”字樣（不考慮溫度對燈絲電阻的影響），當S、S1都閉合且滑動變阻器的滑片P在A端時，電流表A的示數為1A，此時燈泡正常發光，則滑動變阻器的最大阻值為　   　Ω．當S閉合、S1斷開且滑動變阻器的滑片P在B端時，電壓表的示數為　   　V，燈泡L的實際功率為　   　W。三、綜合計算題12.（2021沈陽二模）如圖所示，電源電壓和小燈泡的阻值均保持不變。小燈泡L標有“6Vl.8W”字樣，R0為10Ω的定值電阻，滑動變阻器R銘牌上標有“Ω1A”字樣（電阻值已模糊不清），電壓表使用的量程為0～3V，電流表使用的量程為0～0.6A．當所有開關都閉合時，小燈泡恰好正常發光，調節滑動變阻器，在不損壞各電路元件的情況下，滑動變阻器最小與最大功率之比為1：4．求：（1）小燈泡L的電阻為　　Ω；電源電壓為　　V。（2）滑動變阻器R的最大阻值。（3）只閉合S3時，在不損壞各電路元件的情況下，1min內電路消耗的最大電能。13．（2021云南二模）如圖所示，燈泡L上標有“6V 2.4W”字樣，電流表量程為0～0.6A，電壓表量程為0﹣15V．滑動變阻器的最大電阻為160Ω．只閉合S1，滑片置于某點a時，滑動變阻器接入電路中的電阻Ra=40Ω，電壓表示數Ua=12V，電流表示數為Ia；只閉合S2，滑片置于某點b時，滑動變阻器接入電路中的電阻為Rb，電流表示數為Ib．已知Ia：Ib=3：4，Rb：R0=3：2（燈絲電阻不隨溫度變化），滑片移動過程中，燈泡電壓不超過額定值，電表示數不超過量程。求：（1）小燈泡正常發光時的電阻；（2）定值電阻R0和電源電壓U；（3）只閉合S1時，電路消耗的最小功率。14.（2021河北二模）如圖所示電路，電源電壓18V恒定不變，小燈泡工標有“12V”的字樣，滑動變阻器的規格為“200Ω 1A”，電流表量程“0～0.6A”電壓表量程“0～15V”調節滑動變阻器滑片至某一位置時再閉合開關，小燈泡L恰好正常發光，此時電流2s內對小燈泡L做功12J，不考慮溫度對電阻的影響。求：（1）小燈泡L正常發光時的電流；（2）滑動變阻器接人電路的阻值在什么范圍時才能保證電路的安全；（3）小燈泡L兩端電壓為何值時，滑動變阻器消耗的功率最大，最大功率是多少？15.（2021湖北襄陽二模）如圖甲所示，電源電壓保持不變，a、b分別為滑動變阻器的最左端和最右端，閉合開關時，當滑動變阻器的滑片P從b端滑到a端，電壓表示數U與電流表示數I的變化關系如圖乙所示，求：(1)定值電阻R0的阻值；????????????? (2)電源電壓；(3)滑動變阻器的最大阻值。
