這是一份2021年初中物理二輪復習 電學高頻實驗 課件（福建?。?，共34頁。PPT課件主要包含了最左端，如圖所示，電流表正負接線柱接反，將滑片移動到最右端，電流和通電時間相等，溫度計示數的變化，感應電流，金屬棒等內容，歡迎下載使用。

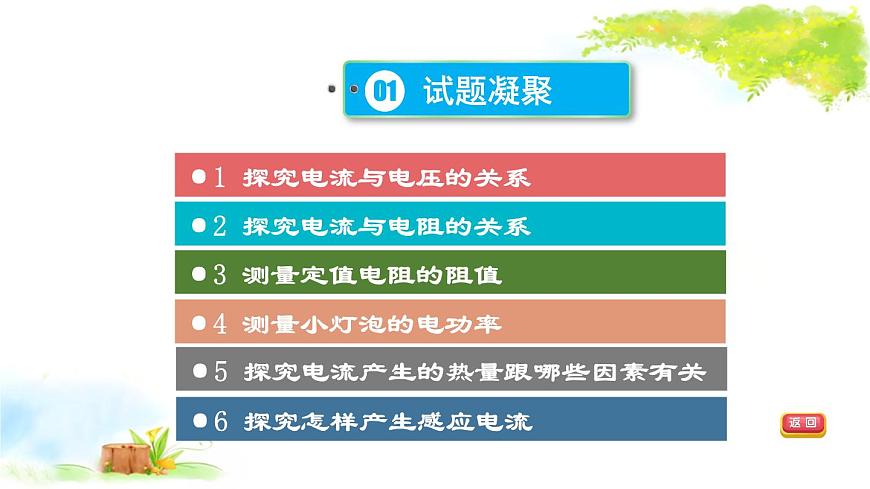

·1 探究電流與電壓的關系
·2 探究電流與電阻的關系
·3 測量定值電阻的阻值
·4 測量小燈泡的電功率
·5 探究電流產生的熱量跟哪些因素有關
·6 探究怎樣產生感應電流

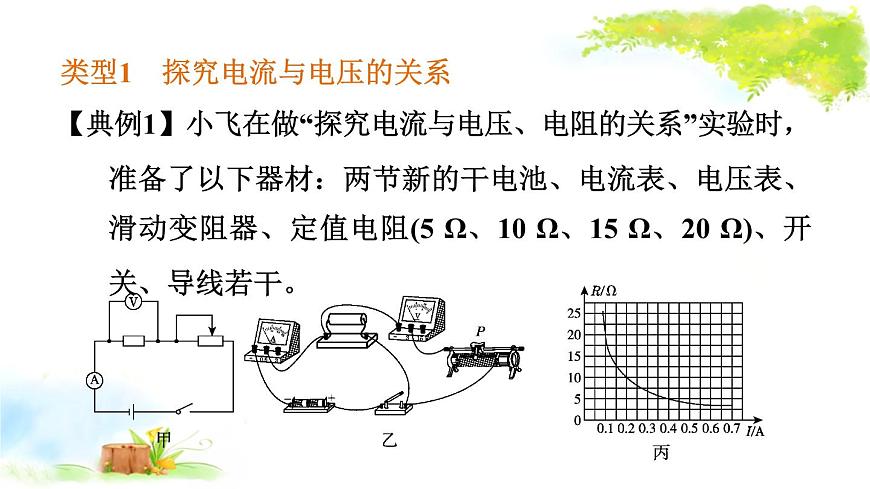

【典例1】小飛在做“探究電流與電壓、電阻的關系”實驗時，準備了以下器材：兩節新的干電池、電流表、電壓表、滑動變阻器、定值電阻(5 Ω、10 Ω、15 Ω、20 Ω)、開關、導線若干。
類型1 探究電流與電壓的關系

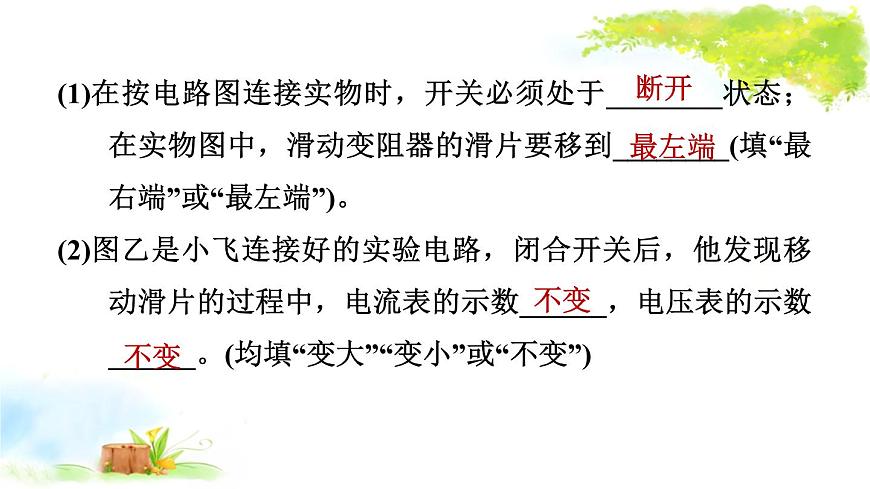

(1)在按電路圖連接實物時，開關必須處于________狀態；在實物圖中，滑動變阻器的滑片要移到________(填“最右端”或“最左端”)。(2)圖乙是小飛連接好的實驗電路，閉合開關后，他發現移動滑片的過程中，電流表的示數______，電壓表的示數______。(均填“變大”“變小”或“不變”)
(3)小沖在一旁觀察后指出小飛沒有按照電路圖正確連接實物，請你在實物圖上對連接錯誤的一根導線打“”，并用筆補畫一根線代替導線將電路連接正確。

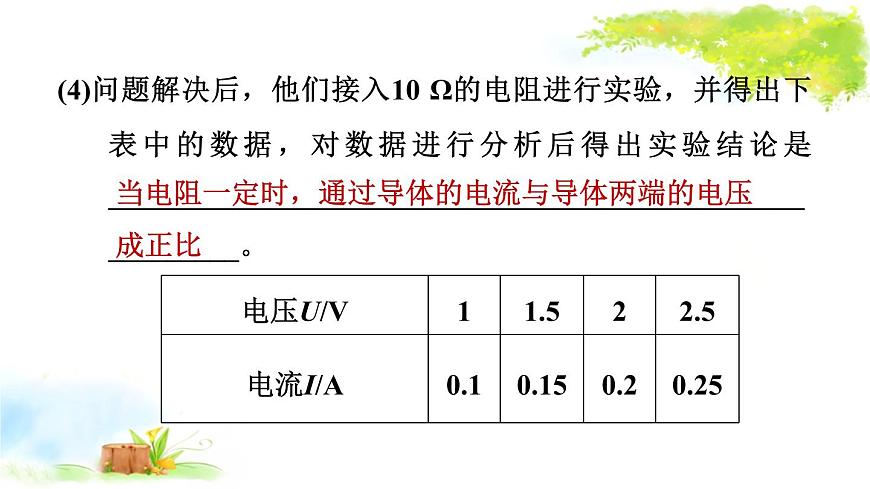

(4)問題解決后，他們接入10 Ω的電阻進行實驗，并得出下表中的數據，對數據進行分析后得出實驗結論是_________________________________________________________。
當電阻一定時，通過導體的電流與導體兩端的電壓成正比

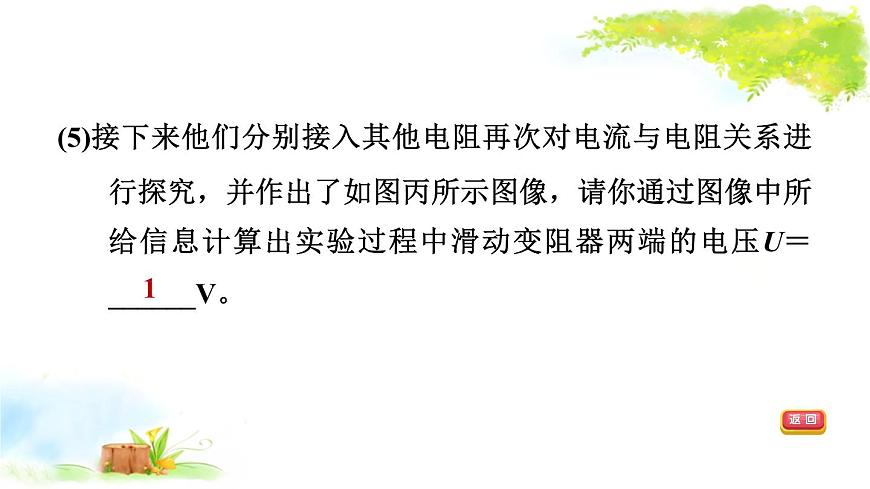

(5)接下來他們分別接入其他電阻再次對電流與電阻關系進行探究，并作出了如圖丙所示圖像，請你通過圖像中所給信息計算出實驗過程中滑動變阻器兩端的電壓U＝______V。
【典例2】在做“探究相同電壓下不同導體中電流與電阻的關系”實驗時，電源電壓恒為3 V，滑動變阻器規格為“ 20 Ω 1.0 A”，還有多個阻值不小于5 Ω的定值電阻可供選擇。
類型2 探究電流與電阻的關系
(1)實驗電路如圖2所示，小科檢查電路時發現有一個元件連接錯誤(其他元件連接正確)，該錯誤是____________________。(2)改正錯誤后，正確操作，測得實驗數據如下表所示。表中“★”處所選用定值電阻的阻值是________Ω。
(3)小科用更多不同阻值的定值電阻重復上述實驗，并將滑動變阻器的功率P變與其電阻值R變的關系繪制圖像。該圖像最接近于下列圖像中的________。
【典例3】甲圖是實驗小組用伏安法測量未知電阻Rx的實物電路，電源電壓未知但恒定，已知滑動變阻器的最大阻值為R。(電阻均不受溫度影響)
類型3 測量定值電阻的阻值
(1)在甲圖中找出連接錯誤的一根導線，并在導線上畫“×”，用筆畫線代替導線將實物圖連接正確。(所畫的導線要用實線，不可用虛線，導線不能交叉)
(2)連接電路時開關應________，滑動變阻器的滑片應位于最________(填“左”或“右”)端。(3)該實驗的原理是__________。
(4)在實驗操作中，發現電流表已損壞，電壓表完好，于是小組的同學設計了如圖乙所示的電路也完成了實驗。請你幫助他們把以下實驗步驟填寫完整：①閉合開關S，調節滑動變阻器的滑片，當滑片位于最左端時，讀出此時電壓表的示數，記為U1；②再__________________________，讀出此時電壓表的示數，記為U2；③則未知電阻Rx＝____________。
【典例4】在“測量小燈泡的電功率”實驗中，已知待測小燈泡的額定電壓為3.8 V，額定功率估計在0.9 W左右，可供選擇的電流表有：A1(量程0 ～ 0.3 A)，A2(量程0 ～ 3 A)。
類型4 測量小燈泡的電功率
(1)連接電路時，應選用的電流表是________(填“A1”或“A2”)。(2)圖甲是某小組連接的實物電路圖。圖中有一根導線連接錯誤，請?jiān)谶@根導線上打“×”，并在圖中改正。
(3)改正錯誤后，閉合開關，移動滑動變阻器滑片，當電壓表示數為3 V時，電流表示數如圖乙所示，此時小燈泡的電功率是________W。
(4)不用電流表，另增加兩個開關和一個阻值為12Ω的定值電阻R0，該小組設計了如圖丙所示的電路圖，測量小燈泡的額定功率。正確連接電路后，斷開S3，閉合S1、S2，調節滑動變阻器滑片，讓電壓表示數為3.8 V；然后斷開S2，閉合S3，讀出電壓表示數為6.5 V。則小燈泡的額定功率是________W。
【典例5】在“探究電流產生的熱量與哪些因素有關”的實驗中，提供了如圖的實驗器材，其中R1＞ R2。
類型5 探究電流產生的熱量跟哪些因素有關
實驗一：探究電流產生的熱量與電阻的關系：(1)請按照?qǐng)D中的電路圖將對應實物圖連接完整。
(2)電路中電阻絲的連接方式是為了控制______________________；電阻絲放出熱量的多少，通過________________________來進行判斷：(3)閉合開關，經過一定時間，用電阻絲R1加熱的煤油溫度升高了Δt1，用電阻絲R2加熱的煤油溫度升高了Δt2，那么Δt1________(填“＞”“＝”或“＜”) Δt2?！?shí)驗二：探究電流產生的熱量與電流的關系
(4)閉合開關，移動滑動變阻器的滑片，使電路中的電流變成實驗一中電流的2倍，且通電時間相同。實驗發現：用電阻絲R1(或R2)加熱的煤油，溫度升高量Δt1′ (或Δt2′)________(填“＞”“＝”或“＜”)2Δt1 (或2Δt2)，該實驗說明電流產生的熱量與電流________正比例關系。(5)你認為做這個實驗產生誤差的主要原因是_____________________________________。
電阻絲產生的熱量沒有被煤油完全吸收
【典例6】小明在探究“怎樣產生感應電流”的實驗中，用導線將金屬棒、開關、靈敏電流計連接成如圖6所示的電路。請你參與探究并回答下列問題：
類型6 探究怎樣產生感應電流
(1)懸掛金屬棒靜置于蹄形磁鐵的磁場中，此時兩極正對區域磁感線的箭頭方向是豎直向____(填“上”或“下”)的。(2)靈敏電流計的作用是用來檢測__________的。若閉合開關后并未發現電流計指針偏轉，經檢查器材均完好，各器材間連接無誤，那么接下來你認為最應該關注的器材是______。
(3)小明認為是原來磁鐵的磁性太弱所致，他提出更換磁性更強的磁鐵，就在他移動原磁鐵時，你發現電流計的指針出現了晃動，你認為接下來最應該做什么來找到讓電流計指針偏轉的原因：_____________________________________________________。(僅寫出最應該進行的一步操作)
使金屬棒沿水平方向做快速切割磁感線運動
(4)就根據上述探究過程，小明就說：“我們找到產生感應電流的秘密了！”此時你對小明的“成果發布”作何評價？______________________________________________________________________________________________________________________________________________。
不合理，因?yàn)橹蛔隽艘淮螌?shí)驗，得出的結論具有偶然性，不具有普遍性，應該用不同種類的金屬棒，且使金屬棒朝各個方向運動，觀察是否有感應電流產生
1．【2020·泉州石獅質檢·8分】為了探究小燈泡亮度與實際功率的關系，學校物理興趣小組設計了如圖甲所示的實驗電路，小燈泡標有“ 2.5 V” 字樣，電阻約為10 Ω，電源電壓為6 V保持不變，可供選用的滑動變阻器有“ 10 Ω 1 A” 的R1和“ 20 Ω 1 A” 的R2。
(1)為了完成實驗，你認為應該選用的滑動變阻器是________ (填“R1”或“R2”)。(2)請用筆畫線代替導線將圖甲的實驗電路補充完整。(要求：滑動變阻器滑片向左移動時，燈泡變亮)
(3)電路正確連接后，閉合開關，發現小燈泡不亮，電流表無示數，電壓表指針明顯偏轉，你認為造成這一現象的原因可能是________。( 填數字編號)①電流表斷路 ②小燈泡短路③小燈泡燈絲斷了 ④滑動變阻器短路
(4)排除故障后，當滑動變阻器的滑片移到某一位置時， 某同學從電壓表“0～15 V”量程的刻度線看出指針停在10 V處，若要測量小燈泡的額定功率，應將滑動變阻器的滑片向________(填“左”或“右”)移，直到小燈泡正常發光，此時電流表的示數如圖乙所示，電流為_(kāi)_______ A, 則小燈泡的額定功率是________W。
