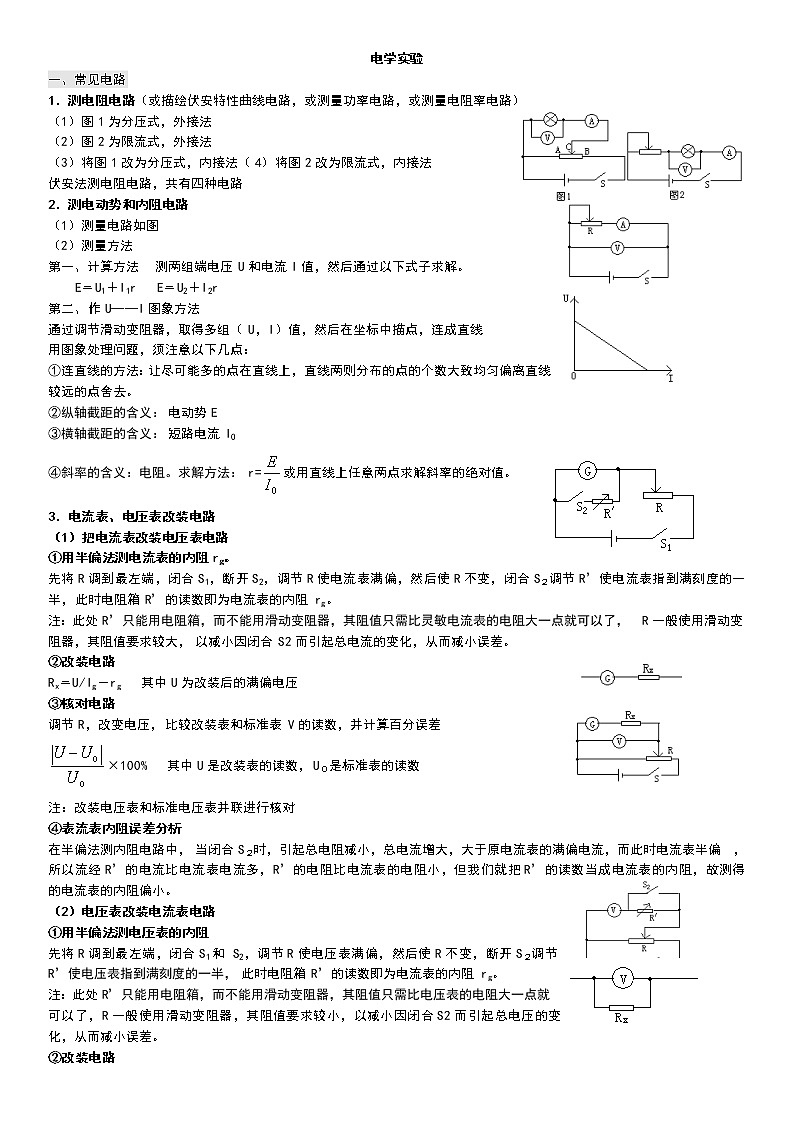

1．測電阻電路（或描繪伏安特性曲線電路，或測量功率電路，或測量電阻率電路）
（1）圖1為分壓式，外接法
（2）圖2為限流式，外接法
（3）將圖1改為分壓式，內接法（4）將圖2改為限流式，內接法
伏安法測電阻電路，共有四種電路
2．測電動勢和內阻電路
（1）測量電路如圖
（2）測量方法
第一、計算方法 測兩組端電壓U和電流I值，然后通過以下式子求解。
E＝U1＋I(xiàn)1r E＝U2＋I(xiàn)2r
第二、作U——I圖象方法
通過調節滑動變阻器，取得多組（U，I）值，然后在坐標中描點，連成直線
用圖象處理問題，須注意以下幾點：
①連直線的方法：讓盡可能多的點在直線上，直線兩則分布的點的個數大致均勻偏離直線較遠的點舍去。
②縱軸截距的含義：電動勢E
③橫軸截距的含義：短路電流I0
④斜率的含義：電阻。求解方法：r=或用直線上任意兩點求解斜率的絕對值。
電流表、電壓表改裝電路
（1）把電流表改裝電壓表電路
①用半偏法測電流表的內阻rg。
先將R調到最左端，閉合S1，斷開S2，調節R使電流表滿偏，然后使R不變，閉合S２調節R’使電流表指到滿刻度的一半，此時電阻箱R’的讀數即為電流表的內阻rg。
注：此處R’只能用電阻箱，而不能用滑動變阻器，其阻值只需比靈敏電流表的電阻大一點就可以了，R一般使用滑動變阻器，其阻值要求較大，以減小因閉合S2而引起總電流的變化，從而減小誤差。
②改裝電路
Rx＝U/Ig－rg 其中U為改裝后的滿偏電壓
③核對電路
調節R，改變電壓，比較改裝表和標準表V的讀數，并計算百分誤差
×100% 其中U是改裝表的讀數，U０是標準表的讀數
注：改裝電壓表和標準電壓表并聯進行核對
④表流表內阻誤差分析
在半偏法測內阻電路中，當閉合S２時，引起總電阻減小，總電流增大，大于原電流表的滿偏電流，而此時電流表半偏，所以流經R’的電流比電流表電流多，R’的電阻比電流表的電阻小，但我們就把R’的讀數當成電流表的內阻，故測得的電流表的內阻偏小。
（2）電壓表改裝電流表電路
①用半偏法測電壓表的內阻
先將R調到最左端，閉合S1和 S2，調節R使電壓表滿偏，然后使R不變，斷開S２調節R’使電壓表指到滿刻度的一半，此時電阻箱R’的讀數即為電流表的內阻rg。
注：此處R’只能用電阻箱，而不能用滑動變阻器，其阻值只需比電壓表的電阻大一點就可以了，R一般使用滑動變阻器，其阻值要求較小，以減小因閉合S2而引起總電壓的變化，從而減小誤差。
②改裝電路

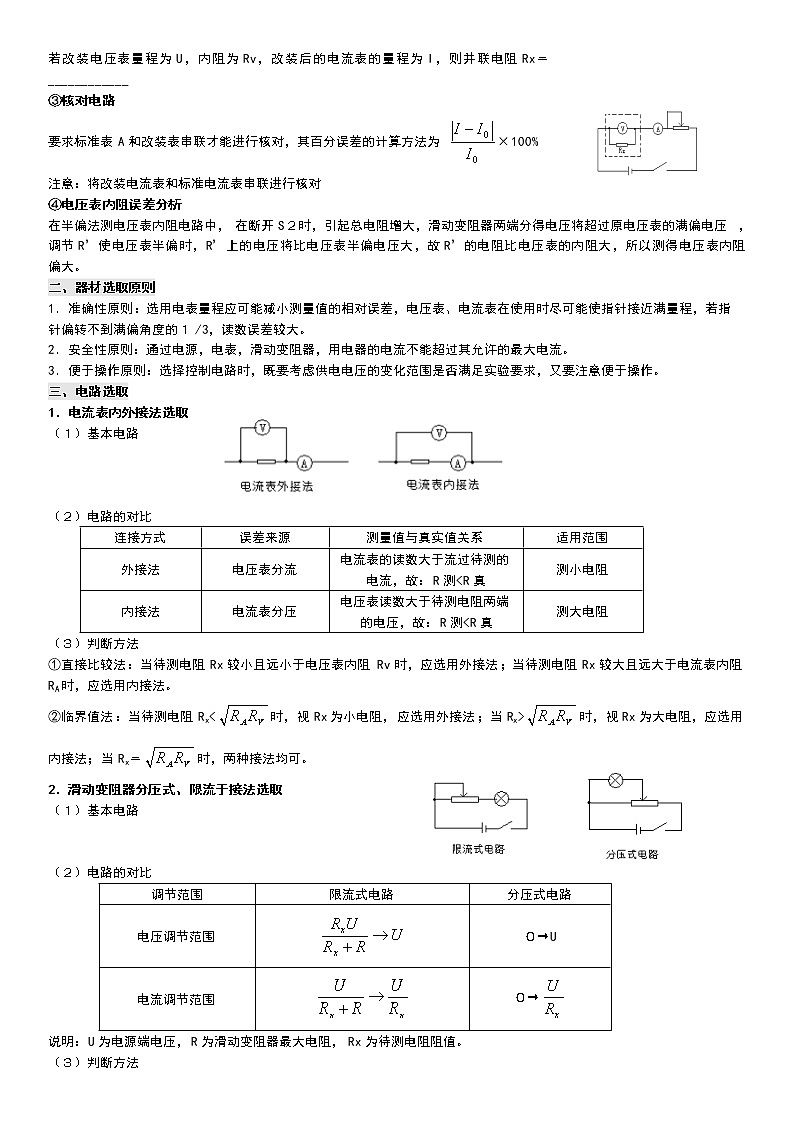

若改裝電壓表量程為U，內阻為Rv，改裝后的電流表的量程為I，則并聯電阻Rx＝____________
③核對電路
要求標準表A和改裝表串聯才能進行核對，其百分誤差的計算方法為×100%
注意：將改裝電流表和標準電流表串聯進行核對
④電壓表內阻誤差分析
在半偏法測電壓表內阻電路中，在斷開S２時，引起總電阻增大，滑動變阻器兩端分得電壓將超過原電壓表的滿偏電壓，調節R’使電壓表半偏時，R’上的電壓將比電壓表半偏電壓大，故R’的電阻比電壓表的內阻大，所以測得電壓表內阻偏大。
二、器材選取原則
1．準確性原則：選用電表量程應可能減小測量值的相對誤差，電壓表、電流表在使用時盡可能使指針接近滿量程，若指針偏轉不到滿偏角度的１/3，讀數誤差較大。
2．安全性原則：通過電源，電表，滑動變阻器，用電器的電流不能超過其允許的最大電流。
3．便于操作原則：選擇控制電路時，既要考慮供電電壓的變化范圍是否滿足實驗要求，又要注意便于操作。
三、電路選取
1．電流表內外接法選取
（１）基本電路
（２）電路的對比
（３）判斷方法
①直接比較法：當待測電阻Rx較小且遠小于電壓表內阻Rv時，應選用外接法；當待測電阻Rx較大且遠大于電流表內阻RA時，應選用內接法。
②臨界值法：當待測電阻Rx時，視Rx為大電阻，應選用內接法；當Rx＝時，兩種接法均可。
2．滑動變阻器分壓式、限流于接法選取
（１）基本電路
（２）電路的對比
說明：U為電源端電壓，R為滑動變阻器最大電阻，Rx為待測電阻阻值。
（３）判斷方法

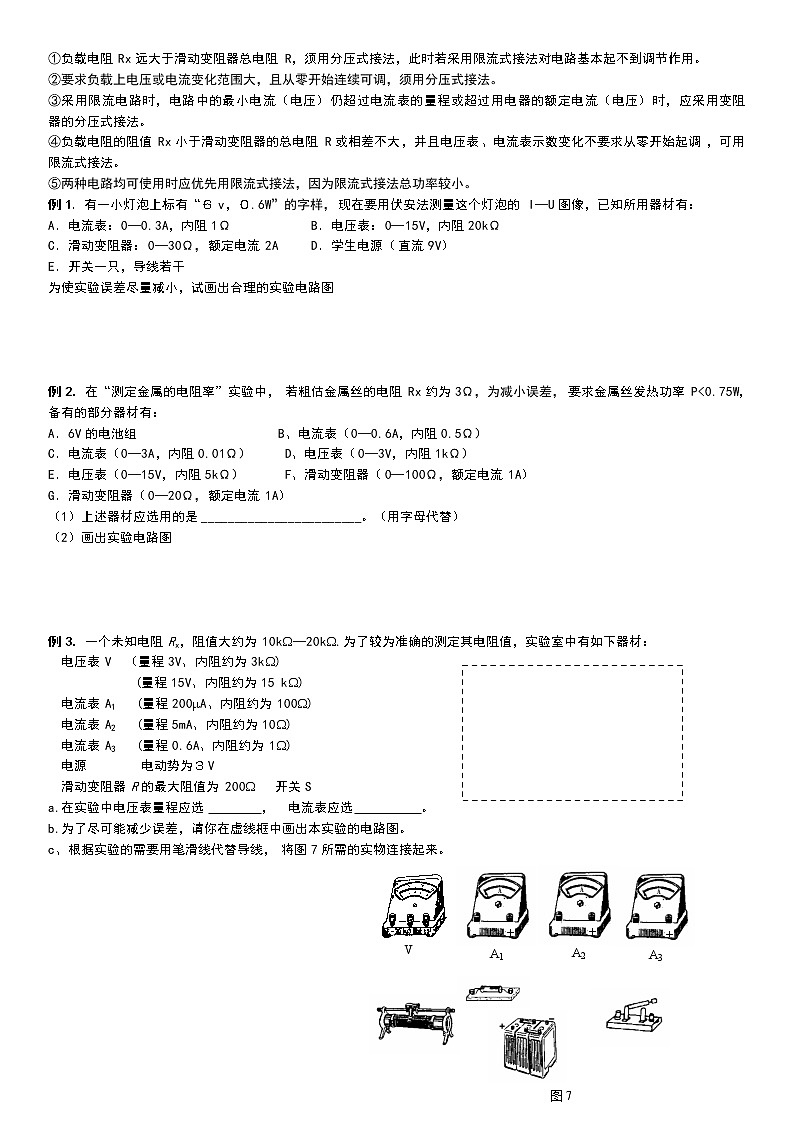

①負載電阻Rx遠大于滑動變阻器總電阻R，須用分壓式接法，此時若采用限流式接法對電路基本起不到調節作用。
②要求負載上電壓或電流變化范圍大，且從零開始連續可調，須用分壓式接法。
③采用限流電路時，電路中的最小電流（電壓）仍超過電流表的量程或超過用電器的額定電流（電壓）時，應采用變阻器的分壓式接法。
④負載電阻的阻值Rx小于滑動變阻器的總電阻R或相差不大，并且電壓表、電流表示數變化不要求從零開始起調，可用限流式接法。
⑤兩種電路均可使用時應優先用限流式接法，因為限流式接法總功率較小。
例1．有一小燈泡上標有“６v，０.6W”的字樣，現在要用伏安法測量這個燈泡的I—U圖像，已知所用器材有：
A．電流表：0—0.3A，內阻1Ω B．電壓表：0—15V，內阻20kΩ
C．滑動變阻器：0—30Ω，額定電流2A D．學生電源（直流9V）
E．開關一只，導線若干
為使實驗誤差盡量減小，試畫出合理的實驗電路圖
例2．在“測定金屬的電阻率”實驗中，若粗估金屬絲的電阻Rx約為3Ω，為減小誤差，要求金屬絲發熱功率P
