?2021-2022學年山東省煙臺市萊陽市九年級（上）期中物理試卷（五四學制）
二、選擇題（本題共15個小題，每小題的四個選項中，只有一個是正確的。每小題2分，共30分）

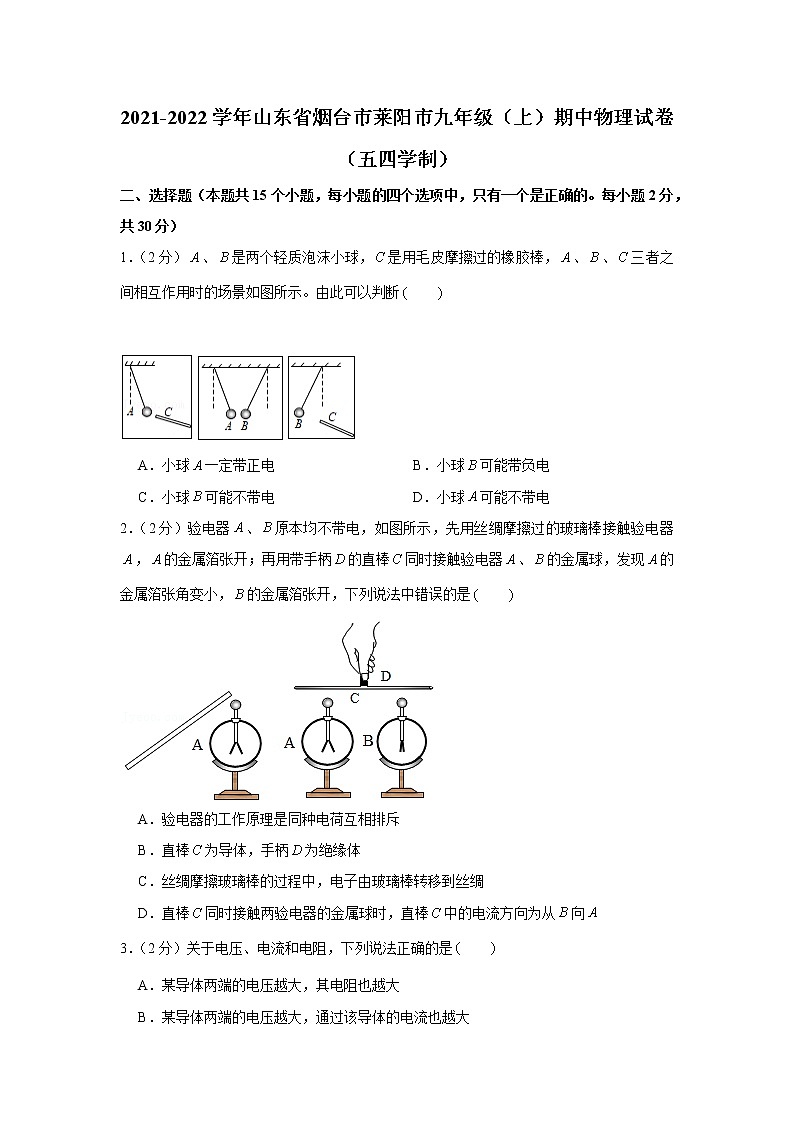

1．（2分）、是兩個輕質泡沫小球，是用毛皮摩擦過的橡膠棒，、、三者之間相互作用時的場景如圖所示。由此可以判斷　　


A．小球一定帶正電 B．小球可能帶負電
C．小球可能不帶電 D．小球可能不帶電
2．（2分）驗電器、原本均不帶電，如圖所示，先用絲綢摩擦過的玻璃棒接觸驗電器，的金屬箔張開；再用帶手柄的直棒同時接觸驗電器、的金屬球，發現的金屬箔張角變小，的金屬箔張開，下列說法中錯誤的是　　

A．驗電器的工作原理是同種電荷互相排斥
B．直棒為導體，手柄為絕緣體
C．絲綢摩擦玻璃棒的過程中，電子由玻璃棒轉移到絲綢
D．直棒同時接觸兩驗電器的金屬球時，直棒中的電流方向為從向
3．（2分）關于電壓、電流和電阻，下列說法正確的是　　
A．某導體兩端的電壓越大，其電阻也越大
B．某導體兩端的電壓越大，通過該導體的電流也越大
C．通過某導體的電流越小，該導體的電阻越大
D．某導體的電阻與電壓成正比，與電流成反比

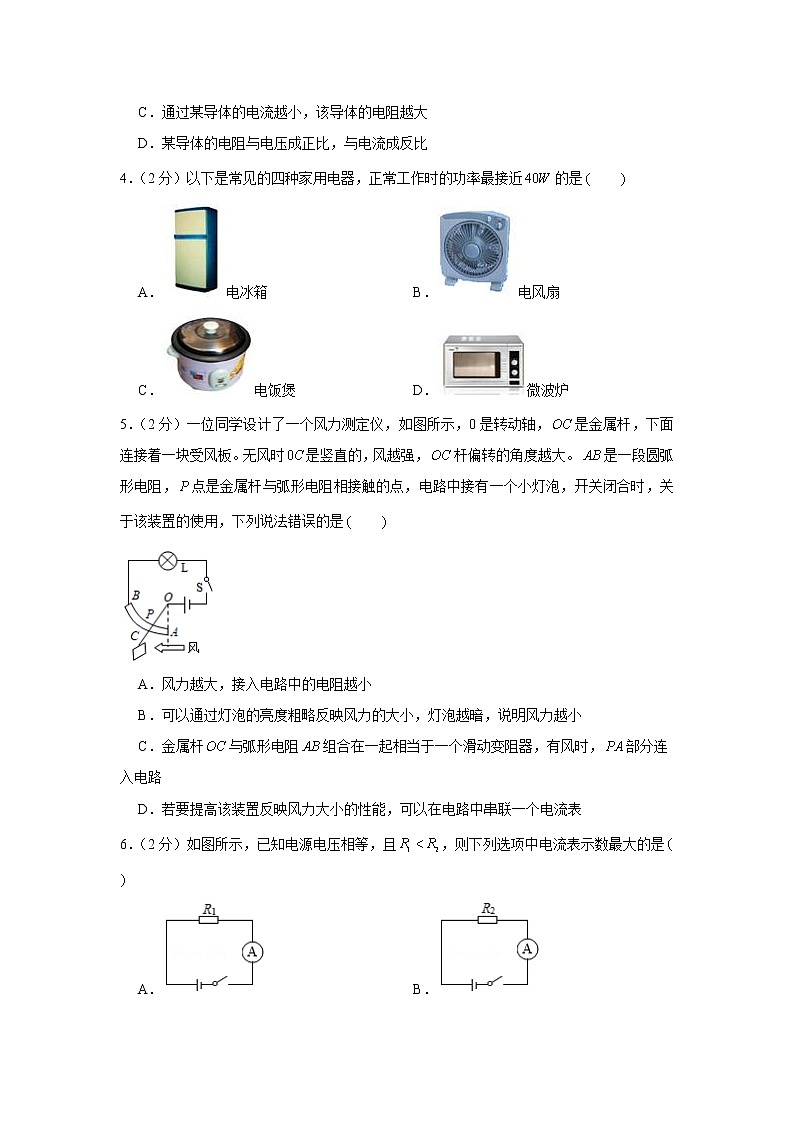

4．（2分）以下是常見的四種家用電器，正常工作時的功率最接近的是　　
A．電冰箱 B．電風扇
C．電飯煲 D．微波爐
5．（2分）一位同學設計了一個風力測定儀，如圖所示，0是轉動軸，是金屬桿，下面連接著一塊受風板。無風時是豎直的，風越強，桿偏轉的角度越大。是一段圓弧形電阻，點是金屬桿與弧形電阻相接觸的點，電路中接有一個小燈泡，開關閉合時，關于該裝置的使用，下列說法錯誤的是　　

A．風力越大，接入電路中的電阻越小
B．可以通過燈泡的亮度粗略反映風力的大小，燈泡越暗，說明風力越小
C．金屬桿與弧形電阻組合在一起相當于一個滑動變阻器，有風時，部分連入電路
D．若要提高該裝置反映風力大小的性能，可以在電路中串聯一個電流表
6．（2分）如圖所示，已知電源電壓相等，且，則下列選項中電流表示數最大的是　　
A． B．
C． D．

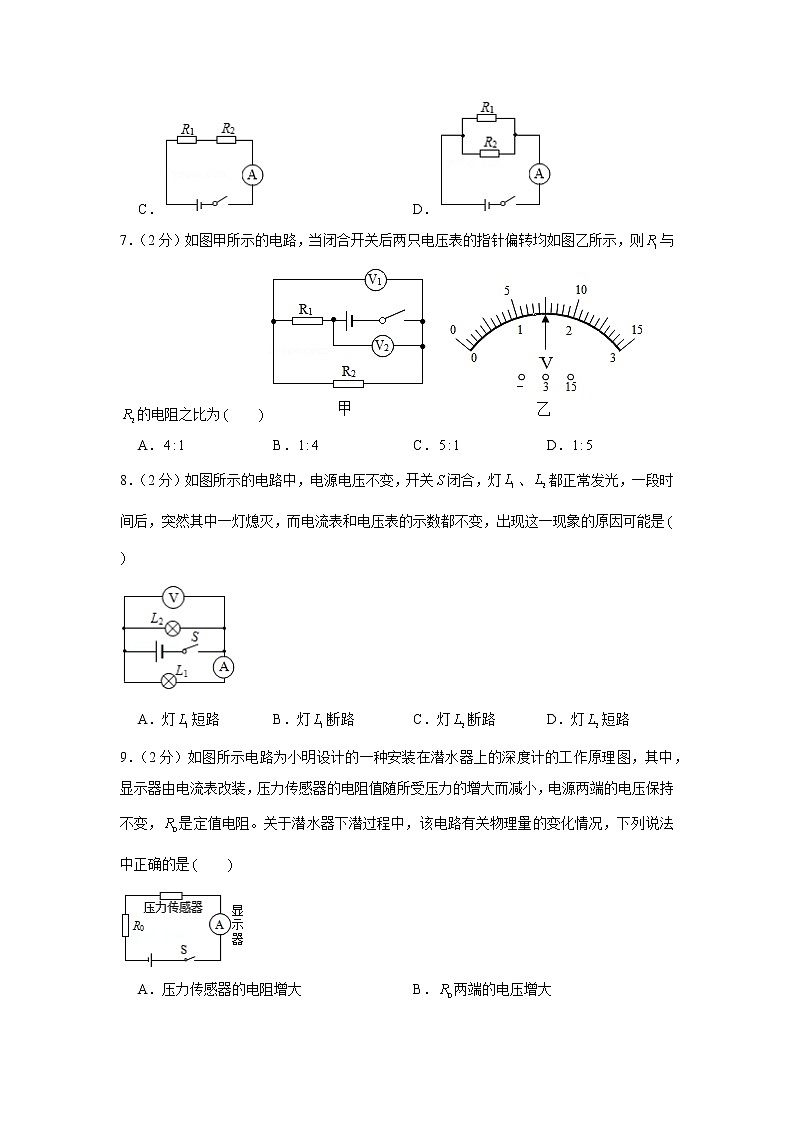

7．（2分）如圖甲所示的電路，當閉合開關后兩只電壓表的指針偏轉均如圖乙所示，則與的電阻之比為　　
A． B． C． D．
8．（2分）如圖所示的電路中，電源電壓不變，開關閉合，燈、都正常發光，一段時間后，突然其中一燈熄滅，而電流表和電壓表的示數都不變，出現這一現象的原因可能是　　

A．燈短路 B．燈斷路 C．燈斷路 D．燈短路
9．（2分）如圖所示電路為小明設計的一種安裝在潛水器上的深度計的工作原理圖，其中，顯示器由電流表改裝，壓力傳感器的電阻值隨所受壓力的增大而減小，電源兩端的電壓保持不變，是定值電阻。關于潛水器下潛過程中，該電路有關物理量的變化情況，下列說法中正確的是　　

A．壓力傳感器的電阻增大 B．兩端的電壓增大
C．壓力傳感器兩端的電壓增大 D．通過顯示器的電流減小
10．（2分）如圖所示，電源電壓保持不變，閉合開關，電壓表和電流表均有示數，再閉合開關，則下列說法正確的是　　

A．此時電流表測量電流
B．電流表示數變大、電壓表示數變小
C．電壓表示數與電流表示數比值不變
D．只閉合開關時，電壓表測量兩端電壓
11．（2分）如圖所示的電路中電源電壓恒定，閉合開關，電流表示數為，電壓表示數為，電壓表示數為；將滑動變阻器的滑片向右移動少許，電流表示數為，電壓表示數為，電壓表示數為，則　　

A． B．
C． D．
12．（2分）如圖所示是利用伏安法測電阻的部分電路，若考慮電表內阻對電路的影響，則關于測量誤差和產生原因，下列說法正確的是　　

A．測量值偏大，是由于電流表示數較電流偏大
B．測量值偏大，是由于電壓表示數較兩端電壓偏大
C．測量值偏小，是由于電流表示數較電流偏小
D．測量值偏小，是由于電壓表示數較兩端電壓偏小
13．（2分）如圖所示的電路中，電源電壓保持不變。當閉合開關并將開關斷開，甲、乙兩表均為電流表時，兩表的示數之比為；當開關和閉合，甲、乙兩表均為電壓表時，兩表示數之比為　　

A． B． C． D．
14．（2分）如圖甲，電源電壓恒為，小燈泡標有“”、滑動變阻器標有“”的字樣，燈的圖線如圖乙。閉合開關，下列判斷正確的是　　

A．小燈泡正常發光時，電路總功率為
B．滑片處于端時，電壓表示數可能為
C．用另一相同的燈替換，此時電路總電阻為
D．為確保電路安全，的變化范圍為“”
15．（2分）甲燈標有“”，乙燈標有“”。將它們串聯后接在電源上，其中一個燈泡能正常發光。下列說法正確的是　　
A．正常發光的燈泡是甲燈 B．甲燈與乙燈的實際功率相等
C．兩燈的總功率是 D．電源電壓是
三、填空題（本題共5個小題，每小題3分，共15分）
16．（3分）做眼保健操時，各班級的有線揚聲器同時開播，同時停播，它們是　　的，因為它們　?。ㄟx填“能”或“不能” 獨立工作。教室內的電風扇的扇葉，容易沾灰塵，主要是因為扇葉旋轉時與空氣發生　　現象。
17．（3分）如圖所示，若閉合開關和，斷開，則燈泡和組成 　?。ㄟx填“串聯”或“并聯” 電路，且兩個完全相同的的電流表指針偏轉均如圖乙所示，則通過的電流是 　??；絕不允許同時閉合開關 　　，否則會損壞電源。

18．（3分）一位電視臺記者在講到某工廠上半年共節電的時候，手舉一只理發用的電吹風說：“我這只電吹風是的，也就是，這個廠節省的電力可以開動10000個這樣的電吹風?！痹噯栠@位記者出現的錯誤是 　　。正確的說法是：“這個廠節省的電力可以 　　”或者“這個廠節省的電力可以 　　”。
19．（3分）某款電飯煲有加熱和保溫兩擋。其電路如圖所示，已知，．開關置于　?。ㄟx填“1”或“2” 時是保溫?fù)?，保溫產生的熱量是　　．高溫?fù)醯墓β适恰　　?br />
20．（3分）如圖甲所示，鉛筆芯與滑動變阻器串聯在電壓恒為的電路中，閉合開關，滑動變阻器的滑片從端向端移動，電流表和電壓表示數變化情況如圖乙所示。由圖像可知，當滑動變阻器兩端電壓為時，此時，鉛筆芯兩端的電壓是 　　，鉛筆芯的電阻是 　　。在滑動變阻器接入電路的阻值逐漸增大的過程中，鉛筆芯的電阻 　?。ㄟx填“變大”“變小”或“不變” 。
四、作圖簡答題（本題共2個小題，21題2分，22題6分，共8分）
21．如圖甲是某品牌的單輪平衡車，它是依靠電力驅動及人體平衡能力控制的代步工具。為了確保安全，該單輪平衡車的電路部分安裝2個開關電源開關和壓力開關，當手動閉合時，指示燈亮起；此時騎行者再站立于平衡車踏板上后自動閉合，電動機才能正常啟動，平衡車才開始運動。未閉合或騎行者未站立于踏板上，電動機都無法啟動。請根據上述要求將圖乙電路圖連接完整。

22．閱讀下面短文，請回答下列問題：
把兩種不同材料的導線（如鐵線和銅線）組成如圖所示的閉合回路。當兩端存在溫度差時，回路中就會有電流通過，這就是塞貝克效應，這種電路叫熱電偶。實驗表明：熱電偶電路中電流的大小跟接點和間的溫度差的大小有關，溫度差越大，回路電流越大；跟相互連接的兩種金屬絲的材料有關，對一些金屬材料做出的測量發現，當序列中的任意兩種不同金屬構成閉合回路時，電流將從排序較前的金屬經熱接頭流向排序較后的金屬。
（1）這樣的熱電偶是把熱能轉化成了什么能？它實質上是電源還是用電器？
（2）如圖所示，分析并判斷下面兩種情況電流會發生哪種變化 “變大”、“變小”、“不變”或“變?yōu)榱恪?？
①其他條件不變，只將處杯中的冰水混合物換為沸水。
②其他條件不變，只將鐵絲換成銅絲。

五、實驗探究題（本題共3個小題，23題6分，24題11分，25題7分，共24分）
23．如圖是“探究電阻的大小跟哪些因素有關”的實驗，請完成以下問題：
（1）若選擇電阻線1、3，可以研究導體電阻的大小與導體 　 　的關系，這里用到的科學研究方法是 　 　。
（2）實驗電路中，除了小燈泡之外，還串聯了一個電流表，采用這種組合，小燈泡的作用是 　 　，電流表的作用是 　 　，這里用到的科學研究方法是 　 　。
（3）若實驗室中沒有粗細不同的同種材料的電阻絲，我們可以采用 　 　的方法來研究電阻大小與橫截面積的關系。

24．在探究“電流的大小與哪些因素有關”的實驗中，小紅同學作了以下猜想：
猜想一：通過導體的電流大小可能與加在導體兩端的電壓有關；
猜想二：通過導體的電流大小可能與導體的電阻有關。

（1）實驗中所用器材有：學生電源、電流表、電壓表、標有“”的滑動變阻器、開關、導線、小燈泡和定值電阻若干。小紅和同學們經過討論，依次完成了探究流與電壓的關系”三次實驗電路的設計，如圖甲、乙、丙所示。由圖甲改進為圖乙是為保證實驗過程中 　　這一因素不變；由圖乙改進為圖丙是因為使用滑動變阻器既能保護電路，又能通過調節使電阻兩端的電壓 　?。ㄟx填“改變”或“保持不變” 。
（2）圖2是小紅同學按丙圖連接的部分實物圖，觀察可知她連接時有一處操作錯誤是 　　；改正錯誤后請你用筆畫線代替導線，將滑動變阻器按圖丙中滑片位置正確接入電路。
（3）在探究“電流與電壓的關系”實驗中，小紅同學閉合開關后，移動滑片依次測得4組數據，其中第4次實驗中電流表的指針位置如圖3所示，其示數為 　　，他們記錄的數據如下表所示，分析數據可得到的結論是 　　。
實驗序號
1
2
3
4
電壓
1.0
1.5
2
2.5
電流
0.20
0.30
0.40

（4）實驗小組繼續用圖2的實物電路探究“電流與電阻的關系”時，將電源電壓調為，分別換上多個定值電阻進行探究。實驗時，先將的電阻接入電路，閉合開關，移動滑動變阻器的滑片至適當位置，在下表中記錄相應的電流大小。接下來，在分別完成后面的三次實驗時，應先分別將滑動變阻器的滑片向 　?。ㄟx填“左”或“右” 端調節，使每次實驗電壓表示數為 　　時，才能記錄相應的電流值。
實驗序號
1
2
3
4
電阻
10
15
20
25
電流
0.30
0.20
0.15
0.12
實驗小組完成數據記錄如上表所示，老師指出其中一組數據是拼湊的，你認為是第 　　組（選填實驗序號），理由是要完成該組實驗，所需的滑動變阻器的最大阻值至少為 　　。

（5）探究中，另一個實驗小組的同學連接完電路后，發現電流表和電壓表的位置互換了，如果閉合開關，則 　　（選填“電壓”或“電流” 表的指針會有明顯偏轉。
25．如圖甲所示是小明測量小燈泡電功率的實驗電路圖，已知小燈泡的額定電壓為

（1）該實驗的實驗原理是 　　；在連接電路時，開關閉合前滑動變阻器的滑片應滑到 　?。ㄟx填“”或“” 端。
（2）小明確認電路連接無誤后，閉合開關，緩慢移動滑動變阻器的滑片，發現電流表示數有變化，電壓表沒有示數，小燈泡不發光，則電路的故障是 　　。
（3）閉合開關，移動滑動變阻器的滑片，當電壓表的示數為時，電流表的示數如圖乙所示，則小燈泡的額定功率是 　　。
（4）根據測出的數據，小明畫出了小燈泡的電流與電壓的關系圖象（如圖丙所示），發現圖象是彎曲的，其主要原因是燈絲的電阻隨溫度的升高而 　　（選填“增大”、“減小”或“不變” 。
（5）小燈泡兩端的電壓是時，它的實際功率 　?。ㄟx填“”、“ ”或“”
（6）當這個小燈泡與一個阻值是的定值電阻并聯在某一電路中時，干路電流是，則此時小燈泡兩端電壓是 　　。
六、計算題（本大題共2個小題，每小題0分，共20分）溫馨提示：要求寫出必要的文字說明、公式、單位及主要的運算過程，只寫出結果不得分。
26．一個標有“”字樣的電燈接在照明電路中。求：
（1）電燈正常工作時通過的電流是多大？電燈的燈絲電阻是多大？
（2）正常工作消耗的電能是多少？
（3）若加在電燈上的實際電壓只有，此時燈泡的實際功率是多少？（設燈絲的電阻不受溫度影響。
27．在青少年科技創新活動中，小明同學利用所學物理知識設計了一個電子拉力計，如圖甲是其原理圖。硬質彈簧上端和金屬滑片固定在一起（彈簧的電阻不計，與接觸良好且摩擦不計）。定值電阻，是一根長為的均勻電阻線（阻值跟長度成正比），其最大阻值為，電源電壓為，電壓表的量程為，當不拉拉環時，金屬滑片剛好處于端。已知該彈簧伸長的長度△與所受拉力的關系如圖乙所示，閉合開關，求：

（1）當拉環將滑片拉到端時，彈簧的伸長量為，由圖乙可知拉環所受拉力是多少？
（2）當不拉拉環時，電壓表讀數是多少？
（3）請你推導出此電子拉力計的拉力與電壓表示數的關系式？

參考答案與解析
二、選擇題（本題共15個小題，每小題的四個選項中，只有一個是正確的。每小題2分，共30分）
1．（2分）、是兩個輕質泡沫小球，是用毛皮摩擦過的橡膠棒，、、三者之間相互作用時的場景如圖所示。由此可以判斷　　


A．小球一定帶正電 B．小球可能帶負電
C．小球可能不帶電 D．小球可能不帶電
【解答】解：是用毛皮摩擦過的橡膠棒，故帶負電，當靠近小球時，相互吸引，即說明可能帶正電，可能不帶電；
靠近時，發現排斥，說明一定帶負電，故將靠近時，吸引，一定是帶電的，故可能帶正電，也可能不帶電，故選。
故選：。
2．（2分）驗電器、原本均不帶電，如圖所示，先用絲綢摩擦過的玻璃棒接觸驗電器，的金屬箔張開；再用帶手柄的直棒同時接觸驗電器、的金屬球，發現的金屬箔張角變小，的金屬箔張開，下列說法中錯誤的是　　

A．驗電器的工作原理是同種電荷互相排斥
B．直棒為導體，手柄為絕緣體
C．絲綢摩擦玻璃棒的過程中，電子由玻璃棒轉移到絲綢
D．直棒同時接觸兩驗電器的金屬球時，直棒中的電流方向為從向
【解答】解：、驗電器是利用同種電荷相互排斥的原理工作的，故正確。
、由題意可知，直棒應是導體，手柄應為絕緣體，否則電荷會通過人體導出，故正確；
、絲綢摩擦玻璃棒的過程中，電子由玻璃棒轉移到絲綢，玻璃棒失去電子，帶正電，故正確；
、用絲綢摩擦過的玻璃棒接觸驗電器，的金屬箔張開，此時驗電器帶正電；用帶絕緣柄的金屬桿將兩個驗電器的金屬球接觸時，驗電器上自由電子向驗電器轉移，負電荷移動的方向與電流方向相反，故產生的電流方向為到，故錯誤。
故選：。
3．（2分）關于電壓、電流和電阻，下列說法正確的是　　
A．某導體兩端的電壓越大，其電阻也越大
B．某導體兩端的電壓越大，通過該導體的電流也越大
C．通過某導體的電流越小，該導體的電阻越大
D．某導體的電阻與電壓成正比，與電流成反比
【解答】解：、導體的電阻是導體的一種性質，與導體兩端的電壓大小無關，故錯誤。
、因為通過導體的電流與導體兩端的電壓成正比，所以某導體兩端的電壓越大，通過該導體的電流也越大，故正確。
、導體的電阻是導體的一種性質，與導體中的電流無關，故錯誤。
、導體的電阻是導體的一種性質，與導體中的電流、導體兩端的電壓大小無關，故錯誤。
故選：。
4．（2分）以下是常見的四種家用電器，正常工作時的功率最接近的是　　
A．電冰箱 B．電風扇
C．電飯煲 D．微波爐
【解答】解：、電冰箱的功率左右。故不正確。
、電風扇的功率約為左右。故正確。
、電飯煲的功率左右。故不正確。
、微波爐的功率是左右。故不正確。
故選：。
5．（2分）一位同學設計了一個風力測定儀，如圖所示，0是轉動軸，是金屬桿，下面連接著一塊受風板。無風時是豎直的，風越強，桿偏轉的角度越大。是一段圓弧形電阻，點是金屬桿與弧形電阻相接觸的點，電路中接有一個小燈泡，開關閉合時，關于該裝置的使用，下列說法錯誤的是　　

A．風力越大，接入電路中的電阻越小
B．可以通過燈泡的亮度粗略反映風力的大小，燈泡越暗，說明風力越小
C．金屬桿與弧形電阻組合在一起相當于一個滑動變阻器，有風時，部分連入電路
D．若要提高該裝置反映風力大小的性能，可以在電路中串聯一個電流表
【解答】解：、由圖可知：風力增大時，桿偏轉的角度越大，弧形電阻絲接入電路中電阻的長度變短，弧形電阻接入電路的電阻減小，故正確，不符合題意；
、風力減小時，桿偏轉的角度減小，弧形電阻接入電路的電阻增大，根據歐姆定律可知，電路中的電流變小，小燈泡的亮度變暗，故正確，不符合題意；
、無風時是豎直的，連入電路的電阻是段，有風時，桿偏轉一定的角度，連入電路的電阻變?yōu)槎?，連入電路的電阻隨風的大小而改變，風力測定儀相當于滑動變阻器，故錯誤，符合題意；
、要提高該裝置反映風力大小的性能，可以在電路中再串聯一個電流表，根據電流表的示數大小準確反映風的大小，故正確，不符合題意。
故選：。
6．（2分）如圖所示，已知電源電壓相等，且，則下列選項中電流表示數最大的是　　
A． B．
C． D．
【解答】解：由電路圖可知，選項中電路為的簡單電路，選項中電路為的簡單電路，選項中與串聯，選項中與并聯，電流表均測總電流，
因串聯電路中電阻越串越大、大于任何一個分電阻，并聯電路中電阻越并越小、小于任何一個分電阻，
所以，由可得，四個電路中的總電阻關系為，
又四個電路電源電壓相等，
所以，由可知，四個電路的電流關系為，即選項中電流表的示數最大。
故選：。
7．（2分）如圖甲所示的電路，當閉合開關后兩只電壓表的指針偏轉均如圖乙所示，則與的電阻之比為　　
A． B． C． D．
【解答】解：
由電路圖可知，、串聯，電壓表測電源兩端的電壓，電壓表測兩端的電壓。
因串聯電路中總電壓等于各分電壓之和，且兩只電壓表指針的偏轉角度相同，
所以，電壓表的量程為，分度值為，則電源電壓，
電壓表的量程為，分度值為，則兩端的電壓，
根據串聯電路的電壓特點可得，兩端的電壓：；
因串聯電路中各處的電流相等，
所以由可得，、的阻值之比等于其兩端的電壓之比，即：，故正確。
故選：。
8．（2分）如圖所示的電路中，電源電壓不變，開關閉合，燈、都正常發光，一段時間后，突然其中一燈熄滅，而電流表和電壓表的示數都不變，出現這一現象的原因可能是　　

A．燈短路 B．燈斷路 C．燈斷路 D．燈短路
【解答】解：
、如果燈泡短路，整個電路短路，電流表電壓表示數最終都變?yōu)榱悖诉x項不符合題意；
、如果燈泡斷路，不發光；電流表斷路無示數，此選項不符合題意；
、如果燈泡斷路，電流表測量支路電流不受影響，示數不變；電源電壓不變，電壓表示數不變，此選項符合題意；
、如果燈泡短路，整個電路短路，電流表電壓表示數最終都變?yōu)榱?，此選項不符合題意。
故選：。
9．（2分）如圖所示電路為小明設計的一種安裝在潛水器上的深度計的工作原理圖，其中，顯示器由電流表改裝，壓力傳感器的電阻值隨所受壓力的增大而減小，電源兩端的電壓保持不變，是定值電阻。關于潛水器下潛過程中，該電路有關物理量的變化情況，下列說法中正確的是　　

A．壓力傳感器的電阻增大 B．兩端的電壓增大
C．壓力傳感器兩端的電壓增大 D．通過顯示器的電流減小
【解答】解：由電路圖可知，兩電阻串聯，電流表顯示器串聯在電路中，
由可知，在潛水器下潛過程中，壓力傳感器受到的壓強增大，
由的變形式可知，壓力傳感器受到的壓力增大，則其電阻減小，電路中的總電阻減小，故錯誤；
由可知，電路中的電流增大，即通過顯示器的電流增大，故錯誤；
由可知，兩端的電壓增大，故正確；
因串聯電路中總電壓等于各分電壓之和，
所以，傳感器兩端的電壓減小，故錯誤。
故選：。
10．（2分）如圖所示，電源電壓保持不變，閉合開關，電壓表和電流表均有示數，再閉合開關，則下列說法正確的是　　

A．此時電流表測量電流
B．電流表示數變大、電壓表示數變小
C．電壓表示數與電流表示數比值不變
D．只閉合開關時，電壓表測量兩端電壓
【解答】解：
由電路圖可知，只閉合開關時，與串聯，電壓表測兩端的電壓，電流表測電路中的電流；
若再閉合開關時，被短路，電路為的簡單電路，電壓表測兩端的電壓，電流表測中的電流；
因串聯電路中總電阻等于各分電阻之和，所以電路中的總電阻變小，由可知，電路中的電流變大，即電流表示數變大；
由可知，兩端的電壓變大，即電壓表的示數變大；
由可知，電壓表示數與電流表示數的比值等于的阻值，則其比值不變；
綜上所述，故錯誤，正確。
故選：。
11．（2分）如圖所示的電路中電源電壓恒定，閉合開關，電流表示數為，電壓表示數為，電壓表示數為；將滑動變阻器的滑片向右移動少許，電流表示數為，電壓表示數為，電壓表示數為，則　　

A． B．
C． D．
【解答】解：由圖知定值電阻與滑動變阻器串聯，電壓表測量電源電壓，電壓表測量定值電阻兩端的電壓，電流表測量電路的電流；
將滑動變阻器的滑片向右移動時，滑動變阻器接入電路的電阻變大，電路的總電阻變大，電源電壓不變，根據知電路中的電流變小，因此，故錯誤；
由于電壓表測量電源電壓，所以滑動變阻器的滑片向右移動時，電壓表示數不變；
根據知定值電阻兩端的電壓減小，所以電壓表示數減小，即，故錯誤；
串聯電路總電壓等于各部分電壓之和，所以和分別是滑動變阻器移動前后兩端的電壓，由于滑動變阻器的電阻增大，所以，故正確，錯誤。
故選：。
12．（2分）如圖所示是利用伏安法測電阻的部分電路，若考慮電表內阻對電路的影響，則關于測量誤差和產生原因，下列說法正確的是　　

A．測量值偏大，是由于電流表示數較電流偏大
B．測量值偏大，是由于電壓表示數較兩端電壓偏大
C．測量值偏小，是由于電流表示數較電流偏小
D．測量值偏小，是由于電壓表示數較兩端電壓偏小
【解答】解：圖中是電流表內接法，由于電流表的分壓作用，電壓測量值偏大，電流測量值準確，根據歐姆定律可知，電阻測量值偏大，等于電阻與電流表內阻之和。
故選：。
13．（2分）如圖所示的電路中，電源電壓保持不變。當閉合開關并將開關斷開，甲、乙兩表均為電流表時，兩表的示數之比為；當開關和閉合，甲、乙兩表均為電壓表時，兩表示數之比為　　

A． B． C． D．
【解答】解：（1）當閉合開關并將開關斷開，甲、乙兩表均為電流表時，與并聯，甲電流表測干路電流，乙電流表測支路的電流，
并聯電路中干路電流等于各支路電流之和，
兩支路的電流之比：
，
并聯電路中各支路兩端的電壓相等，
根據歐姆定律可得，兩電阻的阻值之比：
；
（2）當開關和閉合，甲、乙兩表均為電壓表時，與串聯，甲電壓表測兩端的電壓，乙電壓表測電源的電壓，
串聯電路中各處的電流相等，
。
故選：。
14．（2分）如圖甲，電源電壓恒為，小燈泡標有“”、滑動變阻器標有“”的字樣，燈的圖線如圖乙。閉合開關，下列判斷正確的是　　

A．小燈泡正常發光時，電路總功率為
B．滑片處于端時，電壓表示數可能為
C．用另一相同的燈替換，此時電路總電阻為
D．為確保電路安全，的變化范圍為“”
【解答】解：由電路圖可知，閉合開關，燈泡與滑動變阻器串聯，電壓表測燈泡兩端的電壓，電流表測電路中的電流。
、已知燈泡的額定電壓為，根據圖乙可知，燈泡正常發光時的電流為，
此時電路的總功率：；故錯誤；
、滑片處于端時，燈泡與滑動變阻器的最大阻值串聯；
假設燈泡的阻值不變，由可得，燈泡正常發光時的電阻：；
因串聯電路的總電阻等于各分電阻之和，所以電路的總電阻：，
電路電流：，
電壓表的示數：，
由于燈泡的電阻隨溫度的升高而增大，所以此時燈泡的實際電阻小于燈泡正常發光時的電阻，又因為串聯電路起分壓作用，所以燈泡分得的電壓小于，故錯誤；
、用另一相同的燈替換，根據串聯分壓規律可知兩燈泡兩端電壓相等，都為，根據圖乙可知，此時電路電流為，
電路總電阻：，故錯誤；
、當滑動變阻器接入電路的阻值最小時，電路電流最大，即燈泡正常發光時的電流；
此時電路最小總電阻：，
因串聯電路中的總電阻等于各分電阻之和，所以滑動變阻器接入電路的最小阻值：，
當滑動變阻器接入電路的阻值最大時，電壓表和電流表均是安全的，因此的變化范圍為“”，故正確。
故選：。
15．（2分）甲燈標有“”，乙燈標有“”。將它們串聯后接在電源上，其中一個燈泡能正常發光。下列說法正確的是　　
A．正常發光的燈泡是甲燈 B．甲燈與乙燈的實際功率相等
C．兩燈的總功率是 D．電源電壓是
【解答】解：、由甲燈字樣“”可知，甲燈的額定電流，由乙燈的字樣“”可知，乙燈的額定電流，由于；因為串聯電路電流處處相等，所以兩燈串聯時，乙燈泡正常發光，故錯誤；
、甲燈的電阻，乙燈的電阻，由于甲乙兩燈串聯，通過甲乙兩燈的電流相等，根據可知，電阻大的燈泡實際功率大，故錯誤；
、由于甲乙兩燈串聯，所以總電阻，總電壓，所以甲乙兩燈串聯后的總功率，故正確；
、由選項分析可知，總電壓為，故錯誤。
故選：。
三、填空題（本題共5個小題，每小題3分，共15分）
16．（3分）做眼保健操時，各班級的有線揚聲器同時開播，同時停播，它們是　并聯　的，因為它們　　（選填“能”或“不能” 獨立工作。教室內的電風扇的扇葉，容易沾灰塵，主要是因為扇葉旋轉時與空氣發生　　現象。
【解答】解：家庭電路的揚聲器是并聯使用，因為開關位于干路，控制整個電路，所以能同時開播，同時停播；教室里的電風扇的扇葉，容器沾灰，由于扇葉旋轉時與空氣發生摩擦起電現象，
帶電的扇葉能吸引輕小灰塵，使灰塵沾在扇葉上。
故答案為：并聯；能；摩擦起電。
17．（3分）如圖所示，若閉合開關和，斷開，則燈泡和組成 　并聯　（選填“串聯”或“并聯” 電路，且兩個完全相同的的電流表指針偏轉均如圖乙所示，則通過的電流是 　??；絕不允許同時閉合開關 　　，否則會損壞電源。

【解答】解：由電路圖可知，閉合開關和，斷開，則燈泡和組成并聯電路，電流表測干路電流，電流表測支路電流，
因并聯電路中干路電流等于各支路電流之和，且兩個電流表的指針在同一個位置，
所以，干路電流表的量程為，分度值為，示數，
支路電流表的量程為，分度值為，示數，
則燈中的電流：；
閉合開關、，此時電源的兩端被導線相連，電源短路，會損壞電源。
故答案為：并聯；1.2；、。
18．（3分）一位電視臺記者在講到某工廠上半年共節電的時候，手舉一只理發用的電吹風說：“我這只電吹風是的，也就是，這個廠節省的電力可以開動10000個這樣的電吹風?！痹噯栠@位記者出現的錯誤是 　電能和電功率混淆了　。正確的說法是：“這個廠節省的電力可以 　　”或者“這個廠節省的電力可以 　　”。
【解答】解：某工廠上半年共節電，即節省的電能是；這只電吹風是500瓦，也就是，是指電吹風的電功率，所以這個記者把電能和電功率混淆了；正確的說法是：這個廠節省的電能可以使這只0.5千瓦的電吹風工作小時；或者說這個廠節省的電能可以使10000個這樣的吹風機工作1小時。
故答案為：電能和電功率混淆了；使這只0.5千瓦的電吹風工作10000小時；使10000個這樣的吹風機工作1小時。
19．（3分）某款電飯煲有加熱和保溫兩擋。其電路如圖所示，已知，．開關置于　2　（選填“1”或“2” 時是保溫?fù)?，保溫產生的熱量是　?。邷?fù)醯墓β适恰　　?br />
【解答】解：
由圖知，開關接1時，電阻被短路，電路中只有，且；
開關接2時，電阻和串聯，電路的總電阻為；
在電壓不變的情況下，根據公式可知，開關接2時功率小，為保溫?fù)酰?br /> 保溫產生的熱量為：
。
若開關接1時，電路中只有，電阻小，功率大，處于高溫狀擋，
則。
故答案為：2；13200；550。
20．（3分）如圖甲所示，鉛筆芯與滑動變阻器串聯在電壓恒為的電路中，閉合開關，滑動變阻器的滑片從端向端移動，電流表和電壓表示數變化情況如圖乙所示。由圖像可知，當滑動變阻器兩端電壓為時，此時，鉛筆芯兩端的電壓是 　3　，鉛筆芯的電阻是 　　。在滑動變阻器接入電路的阻值逐漸增大的過程中，鉛筆芯的電阻 　?。ㄟx填“變大”“變小”或“不變” 。
【解答】解：由甲圖可知，鉛筆芯與滑動變阻器串聯，電壓表測量滑動變阻器兩端的電壓，根據圖像可知，當電壓表示數為時，電流表示數為；
因串聯電路兩端電壓等于各部分電壓之和，所以，此時鉛筆芯兩端電壓為；
由可得，鉛筆芯的阻值：，
當電壓表示數為時，電流表示數為；
因串聯電路兩端電壓等于各部分電壓之和，所以，此時鉛筆芯兩端電壓為；
由可得，鉛筆芯的阻值：，
當滑動變阻器接入電路的阻值逐漸減大的過程中，由串聯分壓的規律可知，變阻器兩端的電壓增大，即電壓表示數增大，鉛筆芯兩端的電壓變小，對比前面的計算結果可知，鉛筆芯的電阻變大。
故答案為：3；12；變大。
四、作圖簡答題（本題共2個小題，21題2分，22題6分，共8分）
21．如圖甲是某品牌的單輪平衡車，它是依靠電力驅動及人體平衡能力控制的代步工具。為了確保安全，該單輪平衡車的電路部分安裝2個開關電源開關和壓力開關，當手動閉合時，指示燈亮起；此時騎行者再站立于平衡車踏板上后自動閉合，電動機才能正常啟動，平衡車才開始運動。未閉合或騎行者未站立于踏板上，電動機都無法啟動。請根據上述要求將圖乙電路圖連接完整。

【解答】解：
由題意可知，當手動閉合時，指示燈亮起；騎行者再站立于平衡車踏板上后自動閉合，電動機才能正常啟動，說明電動機和指示燈可以獨立工作、互不影響即為并聯；未閉合或騎行者未站立于踏板上，電動機都無法啟動，說明控制干路，開關控制電動機，如下圖所示：

22．閱讀下面短文，請回答下列問題：
把兩種不同材料的導線（如鐵線和銅線）組成如圖所示的閉合回路。當兩端存在溫度差時，回路中就會有電流通過，這就是塞貝克效應，這種電路叫熱電偶。實驗表明：熱電偶電路中電流的大小跟接點和間的溫度差的大小有關，溫度差越大，回路電流越大；跟相互連接的兩種金屬絲的材料有關，對一些金屬材料做出的測量發現，當序列中的任意兩種不同金屬構成閉合回路時，電流將從排序較前的金屬經熱接頭流向排序較后的金屬。
（1）這樣的熱電偶是把熱能轉化成了什么能？它實質上是電源還是用電器？
（2）如圖所示，分析并判斷下面兩種情況電流會發生哪種變化 “變大”、“變小”、“不變”或“變?yōu)榱恪?？
①其他條件不變，只將處杯中的冰水混合物換為沸水。
②其他條件不變，只將鐵絲換成銅絲。

【解答】解：由題意知，電路中產生電流的條件有兩個：相互連接的金屬絲的材料不同；相互連接的兩個節點間的溫度不同，且電流的大小與材料的種類和溫度差的大小有關。
（1）熱電偶消耗了內能，轉化成了電能，實質上是電源；
（2）①其它條件不變，只將處杯中的冰水混合物換為沸水，則兩處的溫度差減小，電流變小；
②其他條件不變，只將鐵絲換成銅絲，這樣相互連接的材料相同，電路中電流變?yōu)榱悖?br /> 故答案為：（1）內能轉化為電能；電源；（2）①變小；②變?yōu)榱恪?br /> 五、實驗探究題（本題共3個小題，23題6分，24題11分，25題7分，共24分）
23．如圖是“探究電阻的大小跟哪些因素有關”的實驗，請完成以下問題：
（1）若選擇電阻線1、3，可以研究導體電阻的大小與導體 　橫截面積　的關系，這里用到的科學研究方法是 　控制變量法　。
（2）實驗電路中，除了小燈泡之外，還串聯了一個電流表，采用這種組合，小燈泡的作用是 　保護電路　，電流表的作用是 　反映導體電阻的大小　，這里用到的科學研究方法是 　轉換法　。
（3）若實驗室中沒有粗細不同的同種材料的電阻絲，我們可以采用 　對折電阻絲　的方法來研究電阻大小與橫截面積的關系。

【解答】解：（1）若選擇電阻線1、3，導體的材料相同、長度相同，橫截面積不同，可以研究導體電阻的大小與導體橫截面積的關系，這里用到的科學研究方法是控制變量法；
（2）把小燈泡串聯接入電路中，可以保護電路；實驗中通過電流表的示數大小反映導體電阻的大小，這是轉換法的應用；
（3）若實驗室中沒有粗細不同的同種材料的電阻絲，我們可以采取對折電阻絲的方法來改變橫截面積的大小，從而研究導體的電阻與橫截面積的關系。
故答案為：（1）橫截面積；控制變量法；（2）保護電路；反映導體電阻的大??；轉換法；（3）對折電阻絲。
24．在探究“電流的大小與哪些因素有關”的實驗中，小紅同學作了以下猜想：
猜想一：通過導體的電流大小可能與加在導體兩端的電壓有關；
猜想二：通過導體的電流大小可能與導體的電阻有關。

（1）實驗中所用器材有：學生電源、電流表、電壓表、標有“”的滑動變阻器、開關、導線、小燈泡和定值電阻若干。小紅和同學們經過討論，依次完成了探究流與電壓的關系”三次實驗電路的設計，如圖甲、乙、丙所示。由圖甲改進為圖乙是為保證實驗過程中 　電阻　這一因素不變；由圖乙改進為圖丙是因為使用滑動變阻器既能保護電路，又能通過調節使電阻兩端的電壓 　　（選填“改變”或“保持不變” 。
（2）圖2是小紅同學按丙圖連接的部分實物圖，觀察可知她連接時有一處操作錯誤是 　??；改正錯誤后請你用筆畫線代替導線，將滑動變阻器按圖丙中滑片位置正確接入電路。
（3）在探究“電流與電壓的關系”實驗中，小紅同學閉合開關后，移動滑片依次測得4組數據，其中第4次實驗中電流表的指針位置如圖3所示，其示數為 　　，他們記錄的數據如下表所示，分析數據可得到的結論是 　　。
實驗序號
1
2
3
4
電壓
1.0
1.5
2
2.5
電流
0.20
0.30
0.40

（4）實驗小組繼續用圖2的實物電路探究“電流與電阻的關系”時，將電源電壓調為，分別換上多個定值電阻進行探究。實驗時，先將的電阻接入電路，閉合開關，移動滑動變阻器的滑片至適當位置，在下表中記錄相應的電流大小。接下來，在分別完成后面的三次實驗時，應先分別將滑動變阻器的滑片向 　?。ㄟx填“左”或“右” 端調節，使每次實驗電壓表示數為 　　時，才能記錄相應的電流值。
實驗序號
1
2
3
4
電阻
10
15
20
25
電流
0.30
0.20
0.15
0.12
實驗小組完成數據記錄如上表所示，老師指出其中一組數據是拼湊的，你認為是第 　　組（選填實驗序號），理由是要完成該組實驗，所需的滑動變阻器的最大阻值至少為 　　。

（5）探究中，另一個實驗小組的同學連接完電路后，發現電流表和電壓表的位置互換了，如果閉合開關，則 　?。ㄟx填“電壓”或“電流” 表的指針會有明顯偏轉。
【解答】解：（1）研究電流與電壓的關系時要控制電阻大小不變，燈的電阻隨溫度的改變而改變，由圖甲改進為圖乙是為保證實驗過程中電阻這一因素不變；由圖乙改進為圖丙是因為使用滑動變阻器既能保護電路，又能通過調節使電阻兩端的電壓改變，從而得出普遍性的規律；
（2）圖2是小紅同學按圖丙圖連接的部分實物圖，觀察可知她連接時有一處操作錯誤是：連接電路時未將滑動變阻器接入電路；由圖丙可知，向左移滑片電阻變大，所以下接線柱選右下，電路圖如下圖所示：

（3）在探究“電流與電壓的關系”實驗中，小紅同學閉合開關后，移動滑片依次測得4組數據，其中第4次實驗中電流表的指針位置如圖3所示，電流表選用小量程，分度值為，其示數為。
由記錄的數據知，電壓與電流之比為一定值，可得到的結論是：電阻不變時，通過導體的電流與導體兩端電壓成正比；
（4）先將的電阻接入電路，根據表格數據可知此時電路中的電流為，根據歐姆定律可知定值電阻兩端的電壓保持為；
當電壓表示數為時，接下來分別完成后面的三次實驗，由表格數據可知后面是用較大的電阻做的實驗，由串聯分壓的原理可知電阻兩端的電壓會變大；
探究電流與電阻的實驗時，應控制電阻兩端的電壓不變，即讓電阻兩端的電壓減小為原來的，根據串聯電路電壓的規律可知應增大滑動變阻器分得的電壓，由分壓原理可知應增大變阻器連入電路中的電阻，所以滑片應向左端移動，使電壓表的示數為才能記錄相應的電流值；
由題意可知，電阻兩端的電壓控制為，根據串聯電路電壓的規律，變阻器分得的電壓：，變阻器分得的電壓與電壓表的示數相同，根據分壓原理，當接入電阻時，變阻器連入電路中的電阻為，故為了完成整個實驗，應該選取最大阻值至少的滑動變阻器，而題中變阻器的最大電阻為，故第4組數據是拼湊的；
（5）探究中，另一個實驗小組的同學連接完電路后，發現電流表和電壓表的位置互換了，電壓表串聯在電路，因電壓表的內阻很大，故電流表幾乎沒有示數，而電壓表與用電器串聯在電路測電源電壓，如果閉合開關，則電壓表的指針可能有明顯偏轉。
故答案為：（1）電阻；改變；（2）連接電路時開關未斷開；如上圖所示；（3）試觸；（4）0.5；電阻不變時，通過導體的電流與導體兩端電壓成正比；（5）左；3；4；25； （6）電壓。
25．如圖甲所示是小明測量小燈泡電功率的實驗電路圖，已知小燈泡的額定電壓為

（1）該實驗的實驗原理是 　?。辉谶B接電路時，開關閉合前滑動變阻器的滑片應滑到 　　（選填“”或“” 端。
（2）小明確認電路連接無誤后，閉合開關，緩慢移動滑動變阻器的滑片，發現電流表示數有變化，電壓表沒有示數，小燈泡不發光，則電路的故障是 　　。
（3）閉合開關，移動滑動變阻器的滑片，當電壓表的示數為時，電流表的示數如圖乙所示，則小燈泡的額定功率是 　　。
（4）根據測出的數據，小明畫出了小燈泡的電流與電壓的關系圖象（如圖丙所示），發現圖象是彎曲的，其主要原因是燈絲的電阻隨溫度的升高而 　?。ㄟx填“增大”、“減小”或“不變” 。
（5）小燈泡兩端的電壓是時，它的實際功率 　?。ㄟx填“”、“ ”或“”
（6）當這個小燈泡與一個阻值是的定值電阻并聯在某一電路中時，干路電流是，則此時小燈泡兩端電壓是 　　。
【解答】解：（1）根據電功率公式可知，測量小燈泡的額定功率的實驗原理是；
閉合開關前，滑動變阻器的滑片應移到最大阻值端，防止電流過大，損壞電路元件，起保持電路的作用，根據圖甲可知，滑動變阻器的最大阻值端在端，由此可知，閉合開關前，滑動變阻器的滑片應移到端；
（2）電流表的示數，說明電路是通路，電壓表無示數，小燈泡不發光，說明小燈泡兩端無電壓，小燈泡相當一根導線，由此可知，電路故障是小燈泡短路；
（3）由圖乙可知，電流表所選量程是，分度值為，電流表的示數是，小燈泡的額定功率；
（4）由圖丙可知，小燈泡兩端的電壓越大，通過燈泡的電流也越大，但燈泡兩端電壓比通過燈泡的電流增大的更快，由此可知，燈泡兩端電壓越大，燈泡發光越亮，燈絲溫度越高，燈絲的電阻越大，所以燈絲的電阻隨溫度升高而增大；
（5）由圖丙可知，當燈泡兩端的電壓為時，通過燈泡的電流大于，燈泡的實際功率；
（6）根據并聯電路電壓規律可知，當燈泡與定值電阻并聯時，燈泡和定值電阻兩端的電壓相等；由圖象可知，當燈泡兩端的電壓為，通過燈泡的電流為，此時通過定值電阻的電流，干路中的電流，符合題意，故燈泡兩端的電壓為。
故答案為：（1）；；
（2）小燈泡短路；
（3）0.75；
（4）增大；
（5）；
（6）1。
六、計算題（本大題共2個小題，每小題0分，共20分）溫馨提示：要求寫出必要的文字說明、公式、單位及主要的運算過程，只寫出結果不得分。
26．一個標有“”字樣的電燈接在照明電路中。求：
（1）電燈正常工作時通過的電流是多大？電燈的燈絲電阻是多大？
（2）正常工作消耗的電能是多少？
（3）若加在電燈上的實際電壓只有，此時燈泡的實際功率是多少？（設燈絲的電阻不受溫度影響。
【解答】解：
（1）電燈接在照明電路中，正常工作時的電壓為：，此時的功率為：；
由可得，電燈正常工作時通過的電流：，
由可得，電燈的燈絲電阻：；
（2）根據可知，正常工作5小時消耗的電能：
；
（3）若加在電燈上的實際電壓只有時，電燈的實際功率：
。
答：（1）電燈正常工作時通過的電流是，電燈的燈絲電阻是；
（2）正常工作消耗的電能是；
（3）若加在電燈上的實際電壓只有，此時燈泡的實際功率是。
27．在青少年科技創新活動中，小明同學利用所學物理知識設計了一個電子拉力計，如圖甲是其原理圖。硬質彈簧上端和金屬滑片固定在一起（彈簧的電阻不計，與接觸良好且摩擦不計）。定值電阻，是一根長為的均勻電阻線（阻值跟長度成正比），其最大阻值為，電源電壓為，電壓表的量程為，當不拉拉環時，金屬滑片剛好處于端。已知該彈簧伸長的長度△與所受拉力的關系如圖乙所示，閉合開關，求：

（1）當拉環將滑片拉到端時，彈簧的伸長量為，由圖乙可知拉環所受拉力是多少？
（2）當不拉拉環時，電壓表讀數是多少？
（3）請你推導出此電子拉力計的拉力與電壓表示數的關系式？
【解答】解：（1）因為彈簧的伸長量為，由乙圖可知拉環所受拉力是。
（2）當不拉拉環時，，由歐姆定律知，電路中電流：
，
電壓表的讀數：；
（3）當彈簧伸長時，由乙圖可知△△①，
那么滑動變阻器連入電路的有效阻值為：△，
由歐姆定律知，電路中電流，
電壓表示數：②，
由①②聯立解得：。
答：（1）當拉環將滑片拉到端時，彈簧的伸長量為，由圖乙可知拉環所受拉力是。
（2）當不拉拉環時，電壓表讀數是。
（3）拉力計的拉力與電壓表示數的關系式為。
