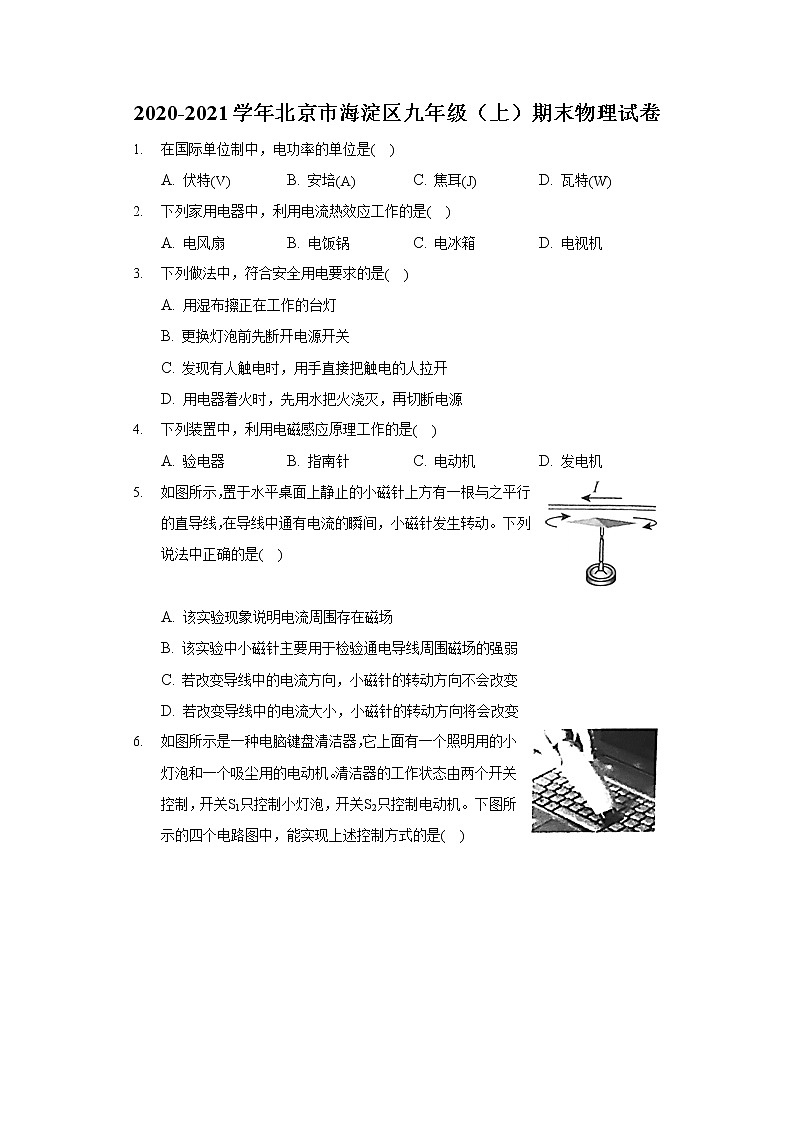

2020-2021學年北京市海淀區九年級（上）期末物理試卷
1. 在國際單位制中，電功率的單位是(?)
A. 伏特(V) B. 安培(A) C. 焦耳(J) D. 瓦特(W)
2. 下列家用電器中，利用電流熱效應工作的是(?)
A. 電風扇 B. 電飯鍋 C. 電冰箱 D. 電視機
3. 下列做法中，符合安全用電要求的是(?)
A. 用濕布擦正在工作的臺燈
B. 更換燈泡前先斷開電源開關
C. 發現有人觸電時，用手直接把觸電的人拉開
D. 用電器著火時，先用水把火澆滅，再切斷電源
4. 下列裝置中，利用電磁感應原理工作的是(?)
A. 驗電器 B. 指南針 C. 電動機 D. 發電機
5. 如圖所示，置于水平桌面上靜止的小磁針上方有一根與之平行的直導線，在導線中通有電流的瞬間，小磁針發生轉動。下列說法中正確的是(?)

A. 該實驗現象說明電流周圍存在磁場
B. 該實驗中小磁針主要用于檢驗通電導線周圍磁場的強弱
C. 若改變導線中的電流方向，小磁針的轉動方向不會改變
D. 若改變導線中的電流大小，小磁針的轉動方向?qū)?huì)改變

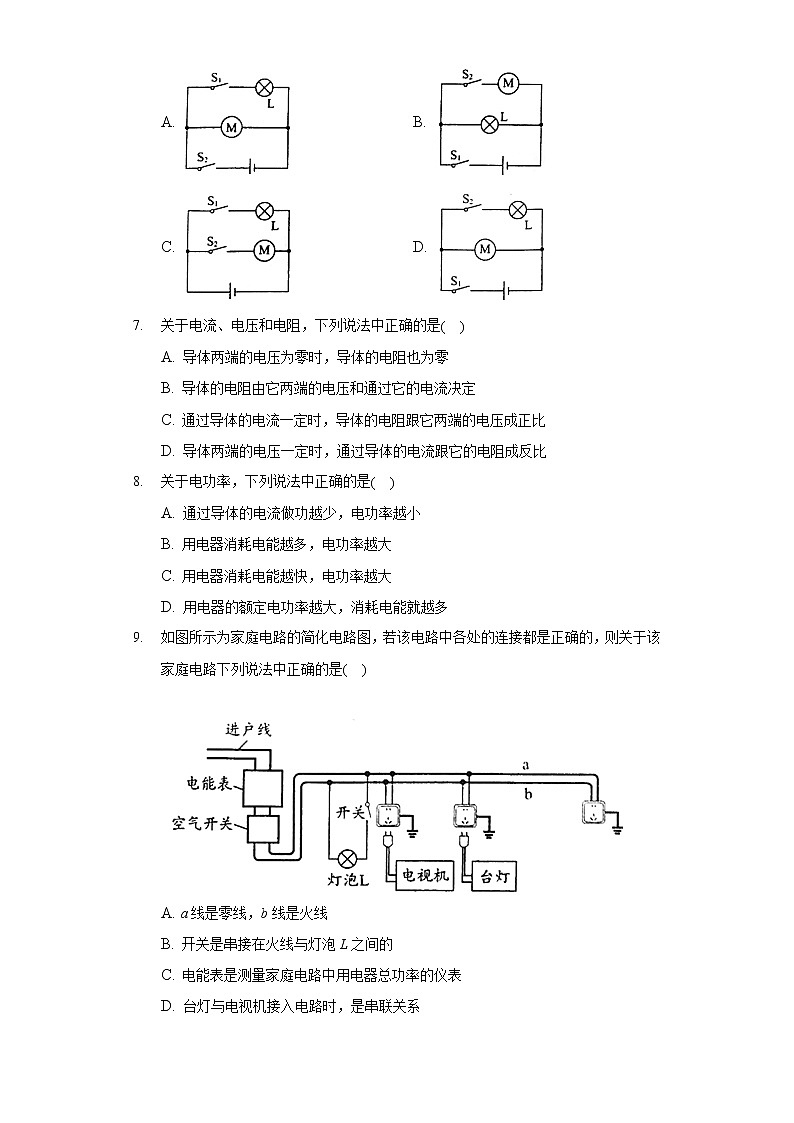

6. 如圖所示是一種電腦鍵盤清潔器，它上面有一個照明用的小燈泡和一個吸塵用的電動機。清潔器的工作狀態由兩個開關控制，開關S1只控制小燈泡，開關S2只控制電動機。下圖所示的四個電路圖中，能實現上述控制方式的是(?)
A. B.
C. D.
7. 關于電流、電壓和電阻，下列說法中正確的是(?)
A. 導體兩端的電壓為零時，導體的電阻也為零
B. 導體的電阻由它兩端的電壓和通過它的電流決定
C. 通過導體的電流一定時，導體的電阻跟它兩端的電壓成正比
D. 導體兩端的電壓一定時，通過導體的電流跟它的電阻成反比
8. 關于電功率，下列說法中正確的是(?)
A. 通過導體的電流做功越少，電功率越小
B. 用電器消耗電能越多，電功率越大
C. 用電器消耗電能越快，電功率越大
D. 用電器的額定電功率越大，消耗電能就越多
9. 如圖所示為家庭電路的簡化電路圖，若該電路中各處的連接都是正確的，則關于該家庭電路下列說法中正確的是(?)

A. a線是零線，b線是火線
B. 開關是串接在火線與燈泡L之間的
C. 電能表是測量家庭電路中用電器總功率的儀表
D. 臺燈與電視機接入電路時，是串聯關系

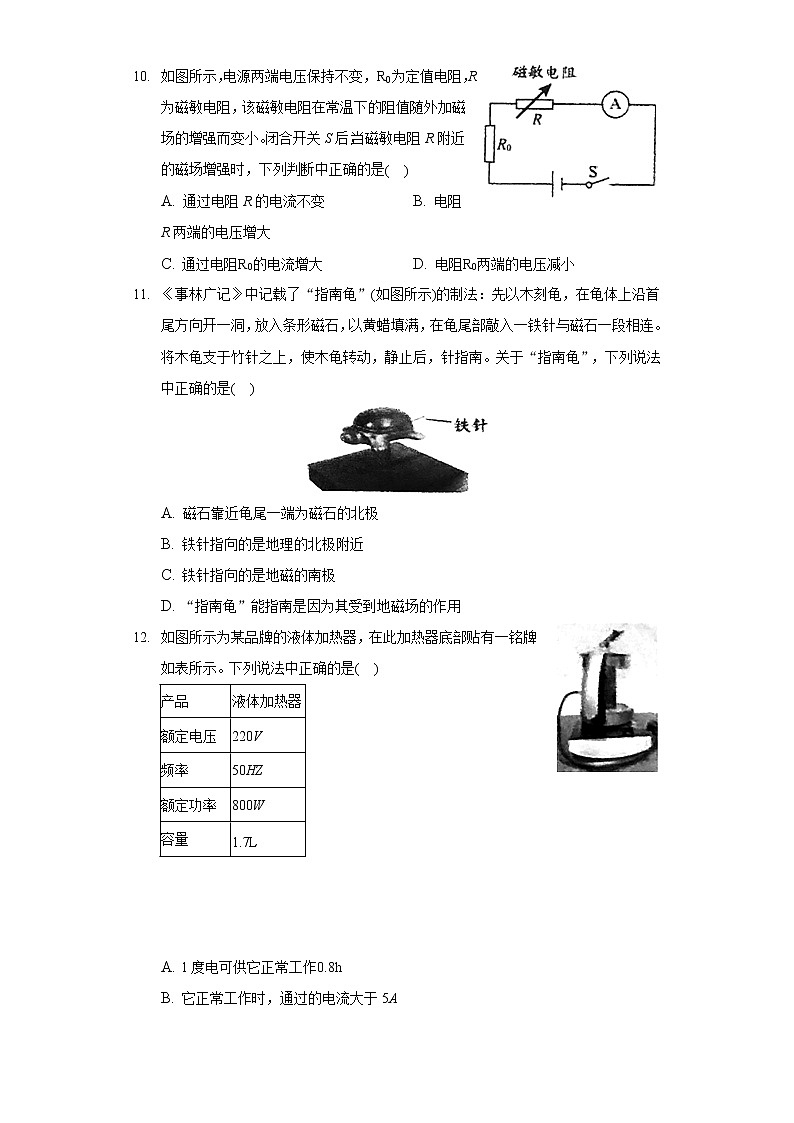

10. 如圖所示，電源兩端電壓保持不變，R0為定值電阻，R為磁敏電阻，該磁敏電阻在常溫下的阻值隨外加磁場的增強而變小。閉合開關S后，當磁敏電阻R附近的磁場增強時，下列判斷中正確的是(?)
A. 通過電阻R的電流不變 B. 電阻R兩端的電壓增大
C. 通過電阻R0的電流增大 D. 電阻R0兩端的電壓減小
11. 《事林廣記》中記載了“指南龜”(如圖所示)的制法：先以木刻龜，在龜體上沿首尾方向開一洞，放入條形磁石，以黃蠟填滿，在龜尾部敲入一鐵針與磁石一段相連。將木龜支于竹針之上，使木龜轉動，靜止后，針指南。關于“指南龜”，下列說法中正確的是(?)
A. 磁石靠近龜尾一端為磁石的北極
B. 鐵針指向的是地理的北極附近
C. 鐵針指向的是地磁的南極
D. “指南龜”能指南是因?yàn)槠涫艿降卮艌?chǎng)的作用
12. 如圖所示為某品牌的液體加熱器，在此加熱器底部貼有一銘牌如表所示。下列說法中正確的是(?)
產品
液體加熱器
額定電壓
220V
頻率
50HZ
額定功率
800W
容量
1.7L



A. 1度電可供它正常工作0.8h
B. 它正常工作時，通過的電流大于5A
C. 它正常工作時，其功率為800W
D. 它接在電壓為110V的電源上工作時，其功率為400W
13. 小希按照?qǐng)D所示電路進行實驗，閉合開關S后發現小燈泡L不發光。他猜測電路中某處可能發生斷路故障，于是用一只電壓表查找故障的位置，測查記錄如下表所示。若電路中只有一處發生斷路故障，則斷路的位置是(?)
電壓表接入點
a、b
a、c
a、d
a、e
電壓表示數U/V
0
4.5
4.5
4.5
A. a、b之間 B. b、c之間 C. c、d之間 D. d、e之間
14. 把阻值為6Ω的定值電阻R0和標有“20Ω1A”的滑動變阻器R連接在電源兩端電壓恒為4.5V的電路中，如圖所示。電流表和電壓表選擇的量程分別為“0～0.6A”和“0～3V”。在保證電路安全的情況下，下列說法中正確的是(?)
A. 電路中的最大電流為0.6A
B. 定值電阻R0的實際功率的最大值為?1.5W
C. 電路的總功率的最大值為2.7W
D. 滑動變阻器接入電路的最小阻值為?1.5Ω
15. 如圖甲是小燈泡L和電阻R的I?U圖象。將小燈泡L和電阻R接入圖乙所示的電路中，只閉合S1時，電流表的示數為0.5A。電源兩端電壓保持不變，下列說法中正確的是(?)
A. 只閉合S1時，小燈泡L的電阻為2Ω
B. 只閉合S1時，小燈泡L的功率為8W
C. 再閉合S2后，電路總功率的增加量為2.8W
D. 再閉合S2后，1min內電阻R產生的熱量為48J
16. 關于家庭電路，下列說法中正確的是(?)
A. 我國家庭電路的電壓是220V
B. 家庭電路中空氣開關“跳閘”，一定是短路造成的
C. 當家庭電路中多開一盞燈照明時，干路中的電流將變大
D. 家庭電路中總電流過大，一定是電路中用電器的實際功率過大引起的
17. 以用細線將兩根鋼棒甲、乙分別懸掛起來，再用條形磁鐵的同一端分別靠近兩根鋼棒時，磁鐵與甲鋼棒相互排斥。磁鐵與乙鋼棒相互吸引，如圖所示。由此現象可知兩鋼棒在磁鐵靠近前的磁性情況是(?)

A. 甲鋼棒可能無磁性 B. 甲鋼棒肯定有磁性
C. 乙鋼棒肯定有磁性 D. 乙鋼棒可能無磁性
18. 關于研究磁場的方法和磁場的描述，下列說法中正確的是(?)
A. 磁感線是磁體周圍空間實際存在的曲線
B. 用磁感線可以形象地描述磁場的分布情況
C. 用能自由轉動的小磁針可以判斷磁場中某點的磁場方向
D. 在磁體周圍撒鐵屑可以判斷該磁體周圍的磁場方向
19. 如圖所示，燈L1上標有“6V3.6W”，L2燈上的標識中部分文字模糊，只能看清“6V”。只閉合開關S3時，燈L1的功率為1.6W；只閉合開關S1和S2時，燈L1和L2都正常發光。不考慮燈絲隨電阻隨溫度的變化，下列說法中正確的是(?)

A. 只閉合S3時，L1和L2兩燈串聯
B. L1和L2兩燈的燈絲阻值之比是2：1
C. 只閉合S3時與只閉合S1和S2時，電路消耗的總功率之比是2：9
D. 只閉合S3時與只閉合S1和S2時，通過L1燈的電流之比是4：9
20. 如圖所示電能表的示數為______ 度。





21. 用試電筆可以辨別家庭電路中的火線與零線，圖中手拿試電筆方法正確的是______ 圖。(選填“甲”或“乙”)



22. 某同學用如圖所示的裝置研究通電螺線管外部的磁場。
(1)閉合開關后，螺線管A端的磁極為______ 極
(2)小磁針靜止后其右端為______ 級
(3)當電源的正負極對調后再閉合開關，發現小磁針的N極、S極的指向也對調，由此可知通電螺線管外部磁場的方向與螺線管中______ 的方向有關。
23. 小巖用“伏安法”測量定值電阻R的阻值，在實驗桌上連接了部分實驗電路，如圖甲所示。
(1)請用筆畫線表示導線，將圖甲所示的實物圖連接完整。
(2)閉合開關S前，應把圖甲中滑動變阻器的滑片P置于______ 端。
(3)閉合開關S后，調節滑動變阻器的滑片P至某位置，觀察到電壓表和電流表的示數分別如圖乙、丙所示，則電壓表的示數為______ V，電流表的示數為______ A。這個待測電阻R的阻值為______ Ω。

24. 某研究小組在學習有關磁體知識的過程中，將一塊磁體吸附在水平的鐵棒上，如圖甲所示；然后用蠟燭對磁體加熱，如圖乙所示；加熱一段時間后，磁體掉落，如圖丙所示。請根據以上現象，提出一個可探究的科學問題：______ 。


25. 實驗桌上有兩個相同的燒瓶，燒瓶內密封著質量、初溫均相同的煤油，A、B兩支溫度計完全相同，瓶內還分別裝有阻值不同的電阻絲R1和R2(R1>R2)。
(1)小亮將兩個燒瓶按圖甲所示的方式連入電壓保持不變的電源兩端進行實驗。
①小亮探究的是電流產生的熱量跟______ 的關系。
②實驗中，電流產生的熱量無法直接測量，而是利用溫度計示數的變化量來反映，這是采用了轉換測量物理量的研究方法。在下列實例中，同樣采用了此種方法的是______ 。
A.借助電動機提升重物的高度反映電流做功的多少
B.借助水壓學習電壓
C.研究電流與電阻的關系時，保持電阻兩端電壓一定
③閉合開關，通電一段時間后，圖甲中溫度升高較多的是______ 溫度計。
(2)小亮想將兩個燒瓶按照?qǐng)D乙的方式連入同一個電源兩端，探究“電流產生的熱量與電流大小的關系”。他的實驗方案中存在的問題是______ 。


26. 如圖是研究電磁鐵磁性強弱的實驗裝置，其中E是電磁鐵。閉合開關S后，發現電磁鐵吸引起少量大頭針。為了讓電磁鐵能吸引起更多的大頭針，只利用圖中的器材，可以采取的操作方法是______ 。(寫出一種方法即可)。


27. 如圖是小明探究產生感應電流條件的實驗裝置。請完成下列問題：
(1)小明在使導體棒運動的過程中，發現靈敏電流計指針偏轉的角度比其他同學實驗中指針偏轉的角度小，即產生的感應電流較小。請你依據這一現象，猜想產生的感應電流較小的可能原因______ 。(寫出一條即可)
(2)寫出檢驗?zāi)愕牟孪氲姆椒ǎ篲_____ 。
(3)將上述實驗裝置中的靈敏電流計換成適當?shù)碾娫?，在?dǎo)體棒靜止的情況下，閉合開關后可觀察到的現象是______ 。
28. 用圖所示的電路來測量額定電壓為2.5V的小燈泡L的額定功率，其中R0是阻值已知的定值電阻，R是滑動變阻器。請根據實驗電路圖補充完成下面的主要測量步驟：
(1)只閉合開關S和S1，調節滑動變阻器的滑片的位置，使______ ，并記錄電壓表的示數為U1；
(2)只閉合開關S和開關______ ，保持滑動變阻器接入電路的阻值不變，記錄電壓表的示數為U2；
(3)小燈泡L的額定功率P=______ 。(用已知量和所測物理量的字母表示)

29. 實驗桌上有滿足實驗要求的電源、滑動變阻器、開關各一個，已調零的電壓表和電流表各一塊，阻值已知且不同的定值電阻6個，導線若干。小華將以上器材按照如圖所示的電路圖組裝了電路，來探究“當通過導體的電流一定時，導體的電功率跟導體電阻的關系”。
(1)請將實驗步驟補充完整：
①斷開開關，按電路圖連接電路，將滑動變阻器滑片P放在阻值最大的位置。
②試觸并閉合開關，調節滑動變阻器滑片P，用電流表測出R的電流用I表示，用電壓表測出R兩端的電壓用U表示，把R、I、U的數值記錄在表格中。
③______，讀出電壓表的示數U，把R、I、U的數值記錄在表格中。
④仿照步驟③再做4次實驗。并把R、I、U的數值記錄在表格中。
⑤利用______計算出電阻R消耗的電功率P，并把P的各次數值記錄在表格中。
(2)畫出實驗數據記錄表格。
