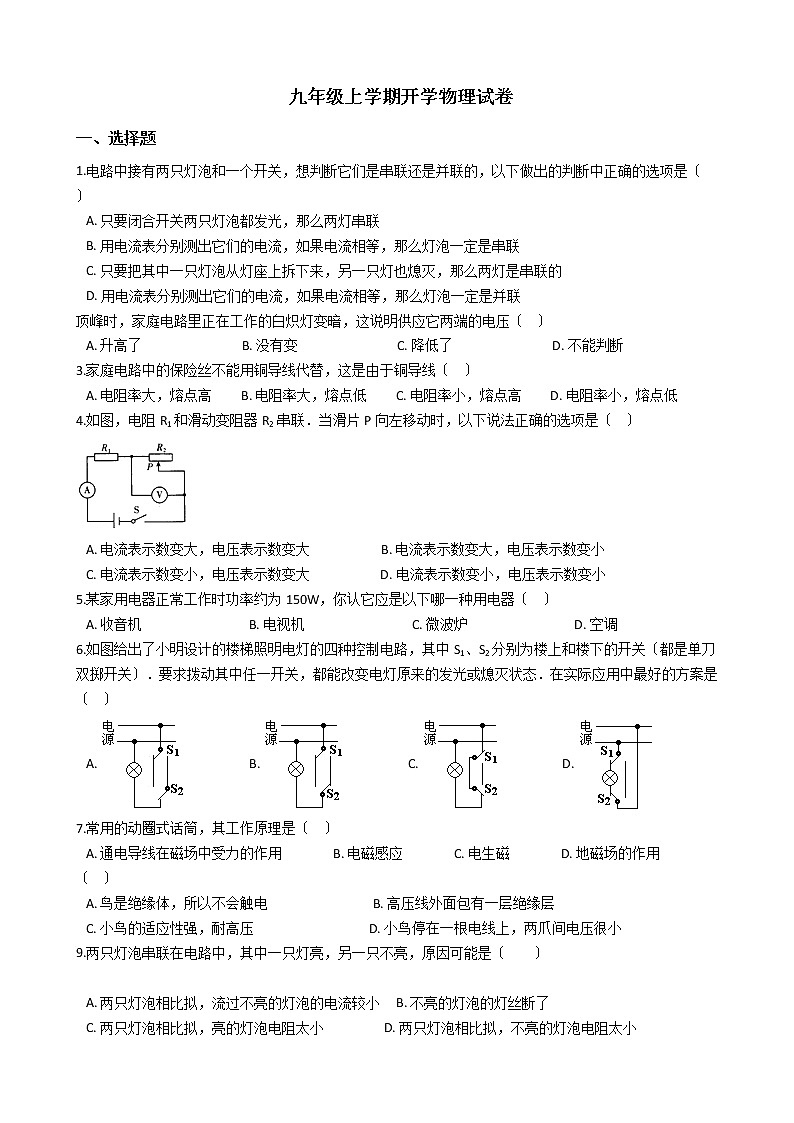

2020-2021年湖北省宜昌市九年級上學期開學物理試卷附答案

這是一份2020-2021年湖北省宜昌市九年級上學期開學物理試卷附答案，共12頁。試卷主要包含了選擇題，填空題，實驗與探究，應用與實踐等內容，歡迎下載使用。
1.電路中接有兩只燈泡和一個開關，想判斷它們是串聯還是并聯的，以下做出的判斷中正確的選項是〔 〕
A. 只要閉合開關兩只燈泡都發光，那么兩燈串聯
B. 用電流表分別測出它們的電流，如果電流相等，那么燈泡一定是串聯
C. 只要把其中一只燈泡從燈座上拆下來，另一只燈也熄滅，那么兩燈是串聯的
D. 用電流表分別測出它們的電流，如果電流相等，那么燈泡一定是并聯
頂峰時，家庭電路里正在工作的白熾燈變暗，這說明供應它兩端的電壓〔 〕
A. 升高了 B. 沒有變 C. 降低了 D. 不能判斷
3.家庭電路中的保險絲不能用銅導線代替，這是由于銅導線〔 〕
A. 電阻率大，熔點高 B. 電阻率大，熔點低 C. 電阻率小，熔點高 D. 電阻率小，熔點低
4.如圖，電阻R1和滑動變阻器R2串聯．當滑片P向左移動時，以下說法正確的選項是〔 〕
A. 電流表示數變大，電壓表示數變大 B. 電流表示數變大，電壓表示數變小
C. 電流表示數變小，電壓表示數變大 D. 電流表示數變小，電壓表示數變小
5.某家用電器正常工作時功率約為150W，你認它應是以下哪一種用電器〔 〕
A. 收音機 B. 電視機 C. 微波爐 D. 空調
6.如圖給出了小明設計的樓梯照明電燈的四種控制電路，其中S1、S2分別為樓上和樓下的開關〔都是單刀雙擲開關〕．要求撥動其中任一開關，都能改變電燈原來的發光或熄滅狀態．在實際應用中最好的方案是〔 〕
A. B. C. D.
7.常用的動圈式話筒，其工作原理是〔 〕
A. 通電導線在磁場中受力的作用 B. 電磁感應 C. 電生磁 D. 地磁場的作用
〔 〕
A. 鳥是絕緣體，所以不會觸電 B. 高壓線外面包有一層絕緣層
C. 小鳥的適應性強，耐高壓 D. 小鳥停在一根電線上，兩爪間電壓很小
9.兩只燈泡串聯在電路中，其中一只燈亮，另一只不亮，原因可能是〔 〕
A. 兩只燈泡相比擬，流過不亮的燈泡的電流較小 B. 不亮的燈泡的燈絲斷了
C. 兩只燈泡相比擬，亮的燈泡電阻太小 D. 兩只燈泡相比擬，不亮的燈泡電阻太小
10.某家庭電路中，已有兩盞燈正常發光，如果再使用一個電熨斗，那么該電路的〔 〕
A. 總電流變大 B. 總電壓變大 C. 總電阻變大 D. 總功率變小
11.兩根完全相同的鐵塊A和B，如圖甲所示放置時，B被吸住掉不下來；如圖乙所示放置時，A不能被吸住而掉下來，此現象說明〔 〕
A. A、B都是磁體 B. A、B都不是磁體 C. A是磁體，B不是磁體 D. A不是磁體，B是磁體
12.李慧同學為了測一只正在煲粥的電飯煲的實際電功率，她關閉了家中其他所有家用電器，這時她家標有“3000revs/〔kW?h〕〞字樣的電能表的轉盤每分鐘轉過15圈，那么這只電飯煲當時的實際電功率為〔 〕
A. 15W B. 200W C. 300W D. 3000W
13.假設導體沒有電阻，當用電器通電時，以下說法正確的選項是〔 〕

A. 白熾燈仍然能發光 B. 電動機仍然能轉動 C. 電飯鍋仍然能煮飯 D. 電熨斗仍然能熨衣服
14.一定值電阻兩端的電壓為4V時，電功率是1W；當這個電阻兩端的電壓為2V時，它的電功率為〔 〕
A. 1W B. 2W C. 0.5W
15.以下電與磁的實驗中，演示發電機工作原理的是〔 〕
A. B. C. D.
二、填空題
〞字樣的小燈泡的電阻大約是________Ω．某同學在燈泡不發光時對它的電阻進行了測量，發現它的電阻只有2.5Ω，產生這種差異的原因是________．
17.上晚自習時，學校各班的電燈都亮著，這時學校電路的總電阻最________，干路中的電流最________．
18.微波的波長是10m，它的頻率是________．
19.電動機工作時，將________能轉化為________能，它是根據________的原理工作的．
20.如圖是一種常用的動圈式話筒．當你對著話筒說話時，聲音使與膜片相連的線圈振動．線圈在磁場中的這種振動，能產生隨著聲音變化而變化的________，這是________現象．

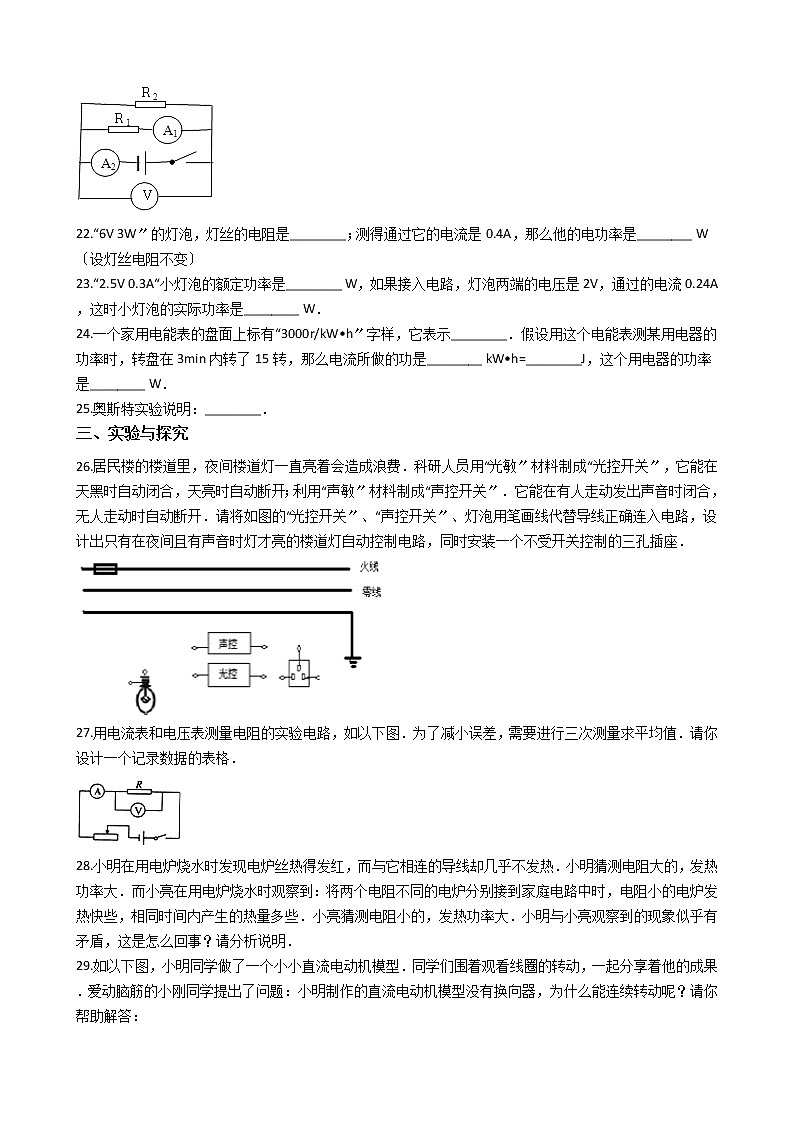

21.如圖電路中，R1=10Ω、R2=20Ω，開關閉合后，電壓表示數為6V，那么A1的示數是________ A，A2的示數是________ A．5min R1消耗的電能________ J；R2的電功率是________ W．
22.“6V 3W〞的燈泡，燈絲的電阻是________；測得通過它的電流是0.4A，那么他的電功率是________ W 〔設燈絲電阻不變〕
23.“2.5V 0.3A“小燈泡的額定功率是________ W，如果接入電路，燈泡兩端的電壓是2V，通過的電流0.24A，這時小燈泡的實際功率是________ W．
24.一個家用電能表的盤面上標有“3000r/kW?h〞字樣，它表示________．假設用這個電能表測某用電器的功率時，轉盤在3min內轉了15轉，那么電流所做的功是________ kW?h=________J，這個用電器的功率是________ W．
25.奧斯特實驗說明：________．
三、實驗與探究
26.居民樓的樓道里，夜間樓道燈一直亮著會造成浪費．科研人員用“光敏〞材料制成“光控開關〞，它能在天黑時自動閉合，天亮?xí)r自動斷開；利用“聲敏〞材料制成“聲控開關〞．它能在有人走動發出聲音時閉合，無人走動時自動斷開．請將如圖的“光控開關〞、“聲控開關〞、燈泡用筆畫線代替導線正確連入電路，設計出只有在夜間且有聲音時燈才亮的樓道燈自動控制電路，同時安裝一個不受開關控制的三孔插座．
27.用電流表和電壓表測量電阻的實驗電路，如以下圖．為了減小誤差，需要進行三次測量求平均值．請你設計一個記錄數據的表格．
28.小明在用電爐燒水時發現電爐絲熱得發紅，而與它相連的導線卻幾乎不發熱．小明猜測電阻大的，發熱功率大．而小亮在用電爐燒水時觀察到：將兩個電阻不同的電爐分別接到家庭電路中時，電阻小的電爐發熱快些，相同時間內產生的熱量多些．小亮猜測電阻小的，發熱功率大．小明與小亮觀察到的現象似乎有矛盾，這是怎么回事？請分析說明．
29.如以下圖，小明同學做了一個小小直流電動機模型．同學們圍著觀看線圈的轉動，一起分享著他的成果．愛動腦筋的小剛同學提出了問題：小明制作的直流電動機模型沒有換向器，為什么能連續轉動呢？請你幫助解答：
〔1〕為了讓直流電動機模型能連續轉動，制作時關鍵要注意什么？
〔2〕該電動機模型為什么能持續轉動？
〔3〕該電動機模型與實際電動機比擬，運轉情況有何不同？
30.在研究“水果電池電壓與哪些因素有關〞的實驗中〔如以下圖〕
〔1〕小星作出猜測：猜測一：水果電池電壓與兩電極間距離有關．
請你也提出兩個猜測：
猜測二：水果電池電壓與________ 有關．
猜測三：水果電池電壓與________有關．
〔2〕為了驗證猜測一是否正確，請你設計實驗方案．
?電能?這一節時，觀察了家里的電能表，如以下圖，一個月后，小紅發現電能表的示數變?yōu)? ，
〔1〕那么小紅家這一個月用電________ kW?h．
〔2〕她家的空調工作時，小紅觀察電能表的鋁盤轉動100圈，那么空調耗電多少度？
〔3〕小紅想利用電能表測電視機的功率，請你幫她設計一個方案〔寫出簡要的步驟和計算表達式〕
四、應用與實踐
32.如以下圖，是某商店出售的一套電源插座和插頭．
〔1〕請你從平安用電的角度說明，該產品不符合平安用電規那么的地方是什么？應該做怎樣的改良？
〔2〕將臺燈和復讀機同時接入該插座中，臺燈和復讀機聯在電路中．該插座中接入大功率的電爐時，電燈為何會變暗？
33.如圖是汽車油量顯示電路．水平杠桿可繞固定點轉動，杠桿左邊連著浮標，帶動右邊的變阻器滑滑片移動．油量表翻開一看實際上就是一個電流表改裝而成，再看變阻器R的銘牌，上面標有“80Ω1A〞的字樣，汽車電源電壓為24伏．請你答復以下問題：
〔1〕當油箱向外輸油時，油量表的示數將怎樣變化？為什么？
〔2〕假設電流表的量程為0﹣0.6A，為了保證電流表不超量程，保護電阻R′的最小阻值應是多少？
34.家庭電熨斗為適應不同衣料的熨燙，設計了調整溫度的多檔開關〔分“低〞、“中〞、“高〞三檔〕，如圖是電熨斗的電路圖，通過改變1、2、3、4之間的連接情況，可使熨斗加熱到所需的溫度．
〔1〕請你說出電熨斗分別處于“低〞、“中〞、“高〞三檔時，1、2、3、4之間的連接情況是怎樣的？〔低檔兩根電阻絲串聯，中檔時一根電阻絲通電，高溫檔兩根絲并聯〕
〔2〕如果兩根電熱絲的電阻都是48.4Ω，請你計算電熨斗分別處于“低〞、“中〞、“高〞三檔時，電熨斗的電功率分別是多少？
答案解析局部
一、選擇題
1.【解析】【解答】解：A、串聯電路中的開關控制整個電路，而并聯電路中，干路中的開關也控制整個電路，故閉合開關兩只燈泡都發光，那么兩燈可能串聯，也可能并聯，故A錯誤；
BD、串聯電路中處處電流相等，并聯電路中，支路電流可能相等，也可能不相等，因此用電流表分別測出它們的電流，如果電流相等，那么兩燈可能是串聯，也可能是并聯，故BD錯誤；
C、因為串聯電路中各用電器相互影響，而并聯電路中各用電器互不影響，因此把其中一只燈泡從燈座上拆下，另一只也熄滅，那么兩燈是串聯的，故C正確．
應選C．
【分析】根據并聯和串聯的特點分析判斷．并聯時各個用電器是相互不影響工作的，而串聯時用電器是要相互影響工作的；對各個選擇逐個分析，找出符合要求的選項．
2.【解析】【解答】解：由于千家萬戶的用電器是并聯，在用電頂峰時，用電器的總功率很大，干路中電流特別大，干路導線中有電阻，根據公式U=IR，可知干路導線分壓大，所以到各家各戶時，電壓必然小于220V，造成用電器的電功率降低，所以在用電頂峰期時，家庭電路的白熾燈比正常發光時要暗些．
應選C．
【分析】根據并聯電路電流、電壓和電阻的規律，結合歐姆定律和電功率進行解釋．
3.【解析】【解答】解：保險絲要當電路中有過大電流通過時，保險絲發熱溫度快速升高到熔點自動熔化，切斷電路，
根據焦耳定律Q=I2Rt可知：產生熱量在相同電流時隨電阻的增大而增加；所以電流到達一定值時，電阻率大的電阻產生的熱量多；
為了盡快能使保險絲熔化而斷開電路，那么保險絲的熔點低一些才能減小加熱的時間；
因此：電阻率大、熔點低的材料是制作保險絲的最好材料，應由鉛制成．
應選C．
【分析】保險絲通常安裝在火線上，當電路中有過大電流通過時，保險絲發熱自動熔斷，切斷電路，從而起到保護電路的作用．
家庭電路中保險絲假設用電阻率小、熔點高的物質保險絲，那么保險絲不能熔斷，起不到保險作用．
4.【解析】【解答】解：當滑片P向左移動時，接入電路的電阻變小，總阻值變??；
∵I= 可知，電路中電流變大，即電流表示數變大；
∵串聯電路電阻越大分得的電壓越大，反之越小，
∴滑動變阻器分得的電壓變小，即電壓表的示數變?。?br>應選B．
【分析】由電路圖可知，R1、R2串聯，電流表測量總電流，電壓表測量滑動變阻器兩端的電壓；當滑片P向左移動時，滑動變阻器接入電路的阻值在變小，電路總阻值也在變小，根據歐姆定律可可知電路中電流的變化，根據串聯電路電阻的分壓特點可知電壓表示數的變化．
5.【解析】【解答】解：A．收音機的功率約為0.08W，不符合題意；
B．電視機的功率約為150W，符合題意；
C．微波爐的功率約為1000W，不符合題意；
D．空調的功率約為2000W，不符合題意．
應選B．
【分析】根據常見家庭用電器的額定功率進行選擇，電功率為150W的用電器屬于較小功率用電器．
6.【解析】【解答】解：A、此時電路處于斷開狀態，燈泡不能發光，當扳動S2時，電路還是斷開狀態，不能使電路閉合，燈泡不能發光．不符合題意．
B、此時電路處于斷開狀態，燈泡不能發光，當扳動S2時，電路處于閉合狀態，燈泡發光．再扳動S1時，電路又處于斷開狀態，燈泡不能發光．符合題意．
C、此時電路處于閉合狀態，燈泡發光，當扳動S2時，電路處于斷開狀態，燈泡不能發光．再扳動S1時，電路還處于斷開狀態，燈泡不能發光．不符合題意．
D、此時電路處于閉合狀態，燈泡發光，當扳動S2時，電路處于斷開狀態，燈泡不能發光．再扳動S1時，電路是短路．不符合題意．
【分析】開關控制燈泡時，火線首先進入開關，然后再進入燈泡，零線直接進入燈泡．
單刀雙擲開關的動觸頭〔也就是單刀〕一定接在火線和燈泡之間．
7.【解析】【解答】解：動圈式話筒結構如圖：
聲波引起膜片振動，線圈和膜片是連在一起的，連在膜片上的線圈就一起振動，線圈在永久磁體的磁場里振動，切割磁感線產生感應電流，這就是電信號．線圈振動的快慢、強弱代表了聲音振動的特征，產生感應電流的大小和方向就隨著這個特征而變化，這個記載聲音信號的感應電流經放大后傳給揚聲器，就發出聲音．
根據對動圈式話筒這樣的理解，可知其工作原理是電磁感應現象．
應選B．
【分析】工作過程是：聲波振動→引起膜片振動→帶動線圈振動→線圈切割永久磁體的磁場產生感應電流→經放大傳給揚聲器．
8.【解析】【解答】解：由于鳥的兩腳是站在同一根導線上的，導線給小鳥短路，所以兩腳間電壓很小，因此流過身體的電流就很小，不會發生觸電事故．
應選D．
【分析】發生觸電事故是因為流過身體里的電流過大造成的，鳥沒有觸電說明流過鳥身體的電流很小，電壓是形成電流的原因，這又說明鳥兩腳間電壓很小，鳥兩腳間電壓很小是因為導線給小鳥短路的結果．
9.【解析】【解答】因為兩燈串聯在電路中，一燈亮就說明電路是通路；由P=I2R可知，當電流相同時，電阻大的實際功率大，燈較亮，由此可知不亮的燈是因為電阻太小，實際功率太小而不亮．
應選D．
【分析】兩只燈泡串聯，電流只有一條通路，有一燈亮，不可能是開路，從燈的亮度決定于其實際功率入手分析．
10.【解析】【解答】解：
A、由并聯電路電流的特點可知，總電流等于兩盞燈中電流加上電熨斗中的電流，故總電流變大，A符合題意．
B、兩盞燈正常發光，而使用電熨斗時應并聯在電路中，那么電熨斗上的電壓為220V，即電路兩端的總電壓不變，B不符合題意．
C、知道電路中的總電流變大，那么由歐姆定律的公式變形R= 可知，電路中的總電阻變小，C不符合題意．
D、電路兩端的總電壓不變，而總電流變大，那么由電功率的計算公式P=UI可知，總功率變大，D不符合題意．
應選A．
【分析】由家庭電路的連接特點可知用電器并聯在電路中，那么由并聯電路的特點，并結合歐姆定律和電功率可知哪一個量發生了變化．
11.【解析】【解答】解：〔1〕磁體上磁性最強的局部叫磁極，位于磁體的兩端，磁性最弱的局部在磁體的中間，這個位置幾乎沒有磁性．〔2〕用B的一端靠近A的中間局部時，B被吸起，由此可以確定鐵棒B有磁性，不能確定A磁性的有無；假設A有磁性，當用A的一端即磁性最強的部位去靠近B的中間局部時，應該吸引B，而實際上沒有吸引，說明了鐵棒A沒有磁性．
應選D．
【分析】磁體上不同的部位，磁性的強弱不同，可以利用磁體上磁性的強弱不同造成的磁力不同來判定金屬棒磁性的有無．
12.【解析】【解答】解：這只電飯煲在1分鐘內消耗的電能：W==0.005kW?h，
這只電飯煲當時的實際電功率：P===0.3kW=300W．
應選 C．
【分析】題中電能表每分鐘轉過15圈，有時間、有電能表轉過的圈數，所以要算這只電飯煲的實際功率，我們應該用公式P=去進行分析計算．
由公式P=可 知，要算電飯煲消耗的實際電功率，我們就需要先知道電飯煲消耗的電能和工作時間．題中電能表每分鐘轉過15圈，所以電飯煲的工作時間我們可以取1分 鐘，接下來的關鍵就是要算出電飯煲在1分鐘內消耗的電能．要計算電飯煲在1分鐘內消耗的電能，我們可利用電能表的參數和轉過的圈數進行計算，計算方法是用 轉過的圈數15圈除以“3000revs/〔kW?h〕〞即可算出這只電飯煲在1分鐘內消耗的電能，算出電飯煲在1分鐘內消耗的電能以后，再根據公式P=， 用消耗的電能除以時間就可以算出這只電飯煲當時的實際電功率．
13.【解析】【解答】解：白熾燈、電飯鍋、電熨斗都是利用電流的熱效應工作的，如果導體沒有電阻，當用電器通電時，用電器不會產生電熱，白熾燈不能發光，電飯鍋不能煮飯，電熨斗不能熨衣服．
如果導體有電阻，電動機工作時，電能轉化為機械能和內能，假設導體沒有電阻，當電動機通電時，電動機不會產生電熱，電能全部轉化為機械能，效率更高更好．
應選B．
【分析】假設導體沒有電阻，當用電器通電時，用電器不會產生電熱，利用電流的熱效應工作的家用電器將不能工作．
14.【解析】【解答】解：此定值定值的阻值是：R= = =16Ω；
當定值電阻兩端的電壓為2V時，定值電阻的電功率是：P= = =0.25W．
應選D．
【分析】〔1〕由電阻兩端的電壓和電功率，利用R= 計算出阻值；〔2〕電阻的阻值與它的電壓無關，是一定值不變，利用P= 計算當電壓是2V時的電功率．
15.【解析】【解答】解：發電機的原理是電磁感應現象，即磁生電，電路中不能有電源，而題干中BCD中都有電源，故不是發電機的原理圖．
應選A
【分析】發電機原理是電磁感應現象，即閉合電路中一局部導體在磁場中做切割磁感線運動，即發電機的原理圖中沒電源，有電源的實驗裝置圖不是發電機原理圖．B實驗是研究通電導線周圍存在著磁場，C是電磁鐵的原理圖，D是電動機的原理．
二、填空題
16.【解析】〞字樣的小燈泡的電阻：R= = ≈8.3Ω
燈泡的電阻與溫度有關，溫度越高，其阻值越大，反之越小，燈泡不發光時，溫度較低，因此電阻較?。?br>故答案為：8.3；燈絲溫度高，電阻大．
【分析】用電器正常工作時，其實際值與額定值相等，導體的電阻與溫度有關．
17.【解析】【解答】解：學校各班的電燈工作時互不影響，是并聯連接，由并聯電路的電阻特點可知，并聯的燈越多，電阻將越小，由I= 可知，電阻減小，電流將變大．
故答案為：?。淮螅?br>【分析】知道學校各班的電燈都是并聯，由并聯電路總電阻的特點可知，多并聯一個燈，總電阻將變小，由I= 可知，電流將變大．
18.【解析】【解答】解：電磁波速是3×108m/s，
由c=λf得，
f= = =3×107Hz．
故答案為：3×107Hz；
【分析】電磁波速是3×108m/s，知道波長和波速，根據c=λf，求出頻率．
19.【解析】【解答】解：電動機是根據通電導體在磁場中受力作用的原理制成，并將電能轉化為機械能．
故答案為：電；機械；通電導體在磁場中受力作用．
【分析】電動機是根據通電導體在磁場中受力作用的原理制成，并將電能轉化為機械能．
20.【解析】【解答】解：當你對著話筒說話或唱歌時，產生的聲音引起膜片振動，線圈和膜片是連在一起的，連在膜片上的線圈就一起振動，線圈在磁場里的振動，會切割磁感線產生感應電流，這就是電信號．這種感應電流隨著聲音的變化而變化，經過放大后，這個記載聲音信號的感應電流經放大后傳給揚聲器，就通過揚聲器復原成聲音．
故答案為：電流；電磁感應．
【分析】動圈式話筒的工作原理是：電磁感應現象的應用．工作過程是：聲波振動→引起膜片振動→帶動線圈振動→線圈切割永久磁體的磁場產生感應電流→經放大傳給揚聲器．
21.【解析】【解答】解：通過電阻R1的電流也就是A1的示數I1= = =0.6A，
通過電阻R2的電流I2= = =0.3A，
使用電路總電流也就是A2的示數I=I1+I2=0.6A+0.3A=0.9A，
5min R1消耗的電能W=UI1t=6V×0.6A×5×60s=1080J，
R2的電功率是P=UI2=6V×0.3A=1.8W．
故答案為：0.6；0.9；1080；1.8．
【分析】開關閉合后，兩電阻并聯，電壓表測量電源電壓，電流表A1測量通過電阻R1的電流，電流表A2測量總電流，通過電阻R1的電流根據公式I= 可求，
通過電阻R2的電流根據公式I2= 可求，電流表A2的示數等于電阻R1的電流與電阻R2的電流之和．
通過電阻R1的電流和電阻R1兩端的電壓，5minR1消耗的電能根據公式W=UIt可求．
R2兩端的電壓和通過的電流，所以R2的電功率根據公式P=UI可求．
22.【解析】【解答】解：由P=UI= 可得燈絲的電阻：
R= = =12Ω，
通過它的電流是0.4A時的電功率：
P′=I2R=〔〕2×12Ω=1.92W．
故答案為：12Ω；1.92．
【分析】知道燈泡的額定電壓和額定功率，根據P=UI= 求出燈絲的電阻，再根據P=UI=I2R求出通過它的電流是0.4A時的電功率．
23.【解析】【解答】解：燈泡的額定功率：
P=UI=2.5V×0.3A=0.75W，
接入電路中，通過燈泡的實際電流是0.2A時的實際功率：
P實=U實I實=2V×0.24A=0.48W．
故答案為：0.75；0.48．
【分析】知道燈泡的額定電壓和額定電流，根據P=UI求出燈泡的額定功率，
燈泡兩端的電壓是2V，通過的電流0.24A，利用P實=U實I實求出通過燈泡的實際功率．
24.【解析】【解答】解：〔1〕3000r/kW?h表示的是電路中每消耗1kW?h的電能，電能表的轉盤轉3000轉．〔2〕轉盤轉動15轉消耗電能：W=
t=3min=180s
用電器的功率：P=
故答案為：每消耗1kW?h的電能，電能表的轉盤轉3000轉；0.005；1.8×104；100．
【分析】3000r/kW?h所表示的物理意義．3000r/kW?h表示的是電路中每消耗1kW?h的電能，電能表的轉盤轉3000r，或者表示電能表每轉1r，電路中消耗 的電能，求出轉盤轉15r電路中消耗的電能．然后求出用電器的功率．
25.【解析】【解答】解：奧斯特實驗的內容是在平行直導線下方平行地放置著小磁針，當導線中有電流通過時，小磁針發生偏轉，說明小磁針受到磁力的作用．
因此說明通電導線周圍存在著磁場．
故答案為：通電導線周圍存在著磁場．
【分析】要解決此題，需要掌握奧斯特實驗，知道此實驗證實了電流周圍存在磁場．
三、實驗與探究
26.【解析】【分析】〔1〕由題意知，只有當“光控開關〞、“聲控開關〞都閉合了燈才能亮，故這兩個開關與燈串聯，且燈接在零線與開關之間．還要注意螺絲燈口的接法：火線接入燈尾金屬點，零線接入螺旋套．〔2〕三孔插座的接線方法是要求“左零右火上接地〞．
27.【解析】【分析】減小誤差的方法是屢次測量，求平均值．因此表格的設計既要能夠?qū)⒚恳淮螠y量的數據包含進去，還要表達不同的次數即多測幾組．在此實驗中，要明確需要測量即求得哪幾個物理量，是設計表格的關鍵．
28.【解析】【分析】當兩電阻串聯時，通過的電流相等，由焦耳定律Q=I2Rt可知，在相同時間內，電阻大的產生的熱量多；
當兩電阻并聯時，兩端的電壓相等，由Q=W= 可知，在相同時間內，電阻小的產生的熱量多；
據此分析答復．
29.【解析】【分析】電動機的原理是通電線圈大磁場中受力轉動．由電動機的結構可知，當線圈轉至平衡位置后，其受力平衡，無法再持續轉動．當轉過平衡位置后，電流的方向改變，其受力方向改變，也無法沿同一方向持續轉動，據此找出解決方法．
30.【解析】【解答】解：〔1〕①水果電池電壓與兩電極間距離有關；②水果電池電壓與水果種類有關；③水果電池電壓與兩電極插入水果深度有關；④水果電池電壓與水果大小有關；
【分析】〔1〕根據如圖實驗，提出的問題是“水果電池電壓與哪些因素有關〞，結合問題要大膽做出猜測，只要合理即可；〔2〕在設計探究過程時，一定要注意控制變量法的運用，每一次只改變其中的某一個因素，而控制其余幾個因素不變，從而研究被改變的這個因素對水果電池電壓的影響．
31.【解析】【解答】解：〔1〕小紅家這一個月用電：
W=82.6kW?h﹣31.6kW?h=51kW?h；
【分析】〔1〕月底示數與月初示數之差就是當月消耗的電能；〔2〕2500R/kW?h表示的是電路中每消耗1kW?h的電能，電能表轉盤轉過2500R，據此求出電能表轉盤轉過100圈空調消耗的電能；〔3〕電路中其它用電器全部關閉，只讓電視機單獨工作，讓其工作一段時間，用秒表記下時間，看鋁盤轉動n圈，求出消耗的電能，根據P= 求出實際電功率．
四、應用與實踐
32.【解析】【分析】〔1〕按照平安用電原那么對插座、插頭進行檢查，注意三孔插座中有一個孔是接地線的，注意插頭是否與插孔中的線對應．〔2〕根據歐姆定律即串聯電路的電壓規律分析．
33.【解析】【分析】〔1〕當油面上升或下降時，根據杠桿的轉動方向確定變阻器連入電路中的電阻大小，由串聯電阻的規律，根據歐姆定律確定油量表示數的變化；〔2〕當變阻器連入電路中的電阻為0時，電路中電流最大，因電流表的量程為0﹣0.6A，即可確定電路允許的最大電流值，再利用歐姆定律求出保護電阻R′的最小阻值．
34.【解析】【分析】〔1〕電路電壓一定，由電功率公式P= 及串并聯電路特點可以分析答題．由電路圖可知，兩電阻并聯時電阻最小，電路中只有一個電阻接入電路時電路中電阻較大，兩電阻串聯，電阻最大．〔2〕由P= 計算各檔的電功率即可．
