2020-2021學年內蒙古赤峰市高二下學期期末考試物理（a卷）試題 word版

這是一份2020-2021學年內蒙古赤峰市高二下學期期末考試物理（a卷）試題 word版，共20頁。試卷主要包含了 氫原子的能級圖如圖所示，31eV，3125g未衰變的釷Th等內容，歡迎下載使用。
?內蒙古赤峰市2020-2021學年高二下學期期末考試
物理（a卷）試題
2021.7
注意事項：
1.本試卷分第I卷（選擇題）和第Ⅱ卷（非選擇題）兩部分。答卷前，考生務必將自己的姓名、準考證號填寫在答題卡上。
2.答第卷時，選出每小題答案后，用2B鉛筆把答題卡上對應題目的答案標號框涂黑如需改動，用橡皮擦干凈后，再選涂其他答案標號框。寫在本試卷上無效。
3.答第卷時，將答案寫在答題卡相應位置上，寫在本試卷上無效。
4.考試結束，將試題卷和答題卡一并交回。
第I卷（選擇題共48分）
一、選擇題：本題共12小題，每小題4分，共48分。在每小題給出的四個選項中，1～8題只有一項符合題目要求，9～12題有多項符合題目要求。全部選對的得4分，選對但不全的得2分，有選錯或不作答的得0分。
1. 安檢門是一個用于安全檢查的“門”，“門框”內有線圈，線圈中通有變化的電流，如果金屬物品通過安檢門，金屬中會被感應出渦流，渦流的磁場又反過來影響線圈中的電流，從而引起報警。關于安檢門的以下說法錯誤的是（　?。?br />
A. 安檢門不能檢査出毒販攜帶的毒品
B. 安檢門能檢査出旅客攜帶的金屬水果刀
C. 安檢門工作時，既利用了電磁感應的原理，又利用了電流的磁效應
D. 如果“門框”的線圈中通上恒定電流，安檢門能正常工作

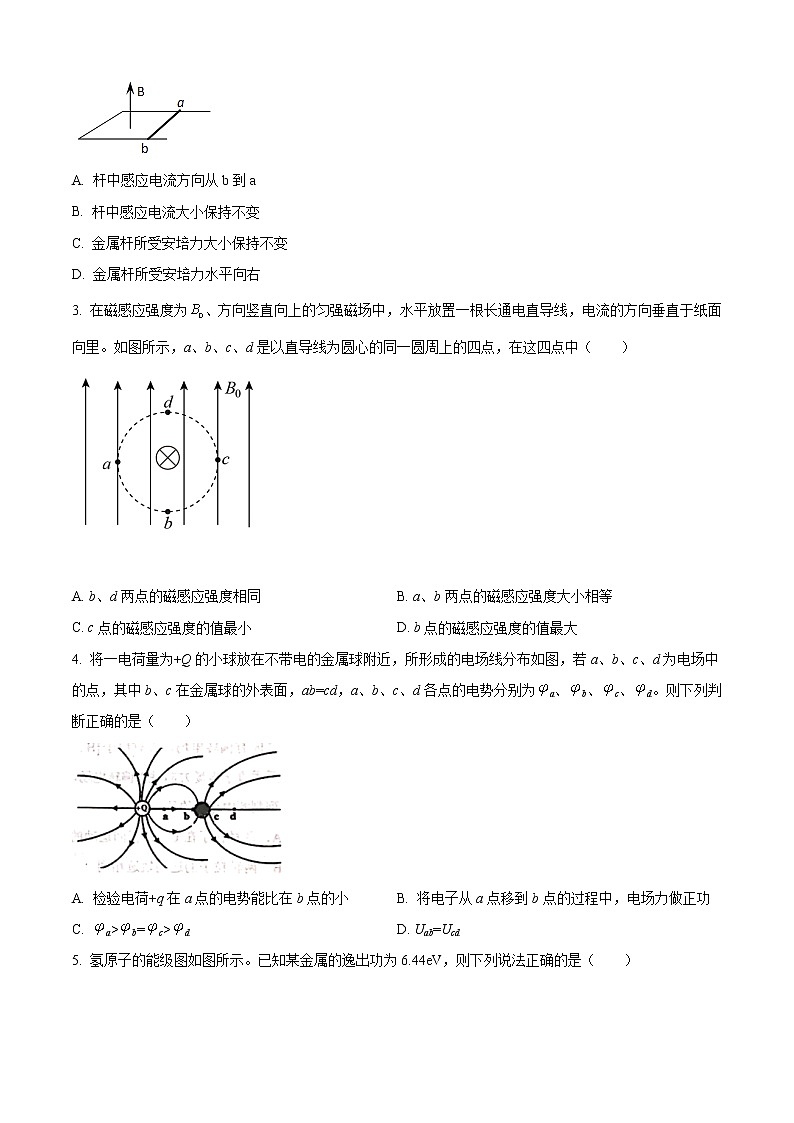

2. 如圖所示，金屬桿ab靜止放在水平固定的“U”形金屬框上，整個裝置處于豎直向上的磁場中，當磁感應強度均勻增大時，金屬桿ab總保持靜止．則(　　)

A. 桿中感應電流方向從b到a
B. 桿中感應電流大小保持不變
C. 金屬桿所受安培力大小保持不變
D. 金屬桿所受安培力水平向右
3. 在磁感應強度為、方向豎直向上的勻強磁場中，水平放置一根長通電直導線，電流的方向垂直于紙面向里。如圖所示，a、b、c、d是以直導線為圓心的同一圓周上的四點，在這四點中（　　）


A. b、d兩點的磁感應強度相同 B. a、b兩點的磁感應強度大小相等
C. c點的磁感應強度的值最小 D. b點的磁感應強度的值最大
4. 將一電荷量為+Q的小球放在不帶電的金屬球附近，所形成的電場線分布如圖，若a、b、c、d為電場中的點，其中b、c在金屬球的外表面，ab=cd，a、b、c、d各點的電勢分別為a、b、c、d。則下列判斷正確的是（　?。?br />
A. 檢驗電荷+q在a點的電勢能比在b點的小 B. 將電子從a點移到b點的過程中，電場力做正功
C. a>b=c>d D. Uab=Ucd

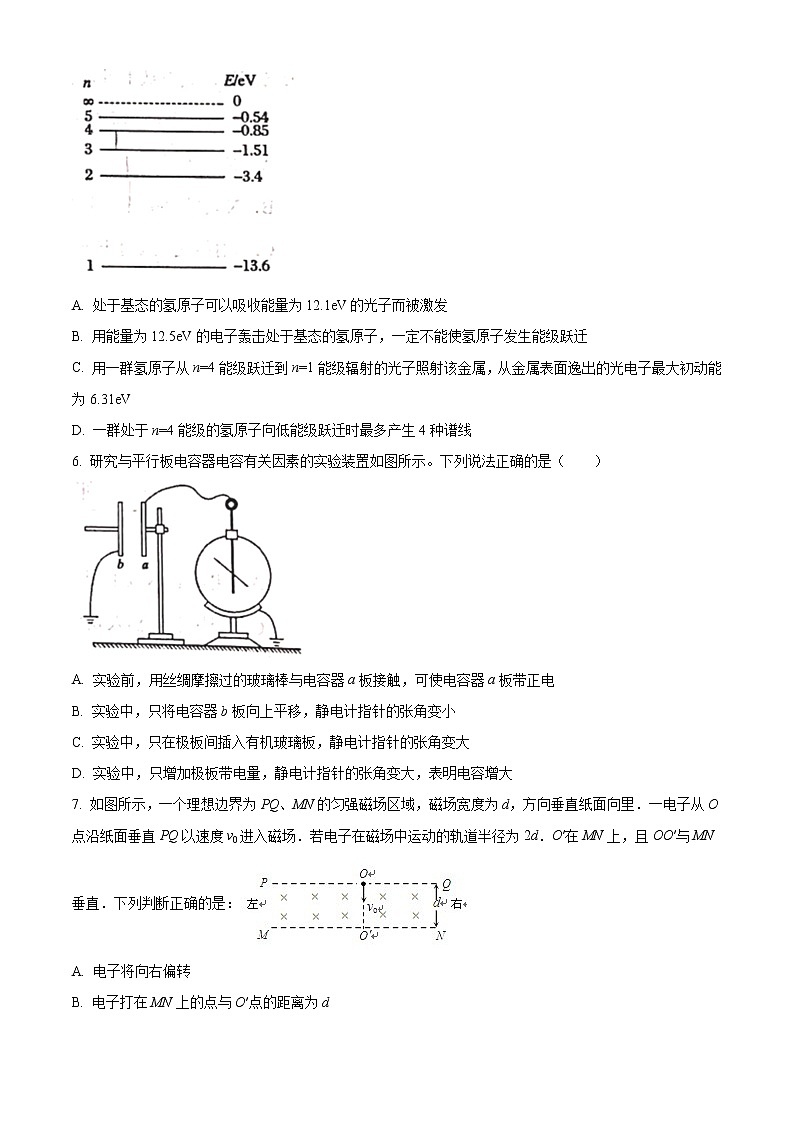

5. 氫原子的能級圖如圖所示。已知某金屬的逸出功為6.44eV，則下列說法正確的是（　?。?br />
A. 處于基態的氫原子可以吸收能量為12.1eV的光子而被激發
B. 用能量為12.5eV的電子轟擊處于基態的氫原子，一定不能使氫原子發生能級躍遷
C. 用一群氫原子從n=4能級躍遷到n=1能級輻射的光子照射該金屬，從金屬表面逸出的光電子最大初動能為6.31eV
D. 一群處于n=4能級的氫原子向低能級躍遷時最多產生4種譜線
6. 研究與平行板電容器電容有關因素的實驗裝置如圖所示。下列說法正確的是（　　）

A. 實驗前，用絲綢摩擦過的玻璃棒與電容器a板接觸，可使電容器a板帶正電
B. 實驗中，只將電容器b板向上平移，靜電計指針的張角變小
C. 實驗中，只在極板間插入有機玻璃板，靜電計指針的張角變大
D. 實驗中，只增加極板帶電量，靜電計指針的張角變大，表明電容增大
7. 如圖所示，一個理想邊界為PQ、MN的勻強磁場區域，磁場寬度為d，方向垂直紙面向里．一電子從O點沿紙面垂直PQ以速度v0進入磁場．若電子在磁場中運動的軌道半徑為2d．O′在MN上，且OO′與MN垂直．下列判斷正確的是：
A. 電子將向右偏轉
B. 電子打在MN上的點與O′點的距離為d
C. 電子打在MN上的點與O′點的距離為
D. 電子在磁場中運動時間為．
8. 真空中的某裝置如圖所示，其中平行金屬板A、B之間有加速電場，平行金屬板C、D之間有偏轉電場。今有質子、粒子He，均由A板從靜止開始，被加速電場加速后垂直于電場方向進入偏轉電場，最后從偏轉電場C、D間穿出。重力忽略不計。則下列判斷中正確的是（　?。?br />
A. 兩種粒子在C、D板間運動的時間相同
B. 兩種粒子的運動軌跡相同
C. 質子、粒子He在偏轉電場中的加速度之比為1：2
D. 偏轉電場的電場力對質子、粒子He做功之比為1：4
9. 釷Th具有放射性，它能放出一個新的粒子而變?yōu)殓hPa，同時伴隨有γ射線產生，其方程為Th→Pa+X，釷的半衰期為24天。下列說法中正確的是（　?。?br /> A. X為質子
B. X是釷核中的一個中子轉化成一個質子時產生的
C. γ射線是鏷原子核放出的
D. 1g釷Th經過120天后還剩0.3125g未衰變的釷Th
10. 如圖甲所示，理想變壓器原、副線圈的匝數比為2：1，原線圈兩端所加電壓如圖乙所示，與副線圈相連的兩個燈泡完全相同，閉合開關S后，下列說法正確的是（　?。?br />
A. 電流表示數不變 B. 電壓表示數為110V
C. 變壓器的輸入功率增大 D. 燈泡上的交流電每秒鐘方向改變50次
11. 如圖所示為磁流體發電機的原理圖。金屬板M、N之間的距離為d＝20 cm，磁場的磁感應強度大小為B＝5 T，方向垂直紙面向里?，F(xiàn)將一束等離子體（即高溫下電離的氣體，含有大量帶正電和帶負電的微粒，整體呈中性）從左側噴射入磁場，發現在M、N兩板間接入的額定功率為P＝100 W的燈泡正常發光，且此時燈泡電阻為R＝100 Ω，不計離子重力和發電機內阻，且認為離子均為一價離子，則下列說法中正確的是(　　)

A. 金屬板M上聚集負電荷，金屬板N上聚集正電荷
B. 該發電機的電動勢為100 V
C. 每秒鐘有6.25×1018個離子打在金屬板N上
D. 離子從左側噴射入磁場的初速度大小為103 m/s
12. 如圖甲所示，閉合矩形導線框abcd固定在勻強磁場中，磁場的方向與導線框所在平面垂直，磁感應強度B隨時間t變化的規律如圖乙所示。規定垂直紙面向里為磁場的正方向，abcda方向為導線線框中感應電流的正方向，水平向右為安培力的正方向，關于導線框中的電流i與ad邊所受的安培力F隨時間t變化的圖象，下列選項正確的是（　　）

A. B.
C. D.
第Ⅱ卷非選擇題（共52分）
二、非選擇題：包括必考題和選考題兩部分。第13題～16題為必考題，每個考生必須做答，第17題～18題，考生根據要求做答。
（一）必考題（共37分）
實驗題：本題共2小題，共16分。
13. 在伏安法測電阻的實驗中，待測電阻Rx的阻值約為200Ω，電壓表V的內阻約為2kΩ，電流表A的內阻約為1Ω，測量電路中電流表的連接方式如圖或圖所示，結果由公式計算得出，式中U與I分別為電壓表和電流表的示數。若將圖和圖中電路測得的電阻值分別記為Rx1和Rx2，則___________（選填“Rx1”或“Rx2”）更接近待測電阻的真實值，且測量值Rx1___________（選填“大于”“等于”或“小于”）真實值，測量值Rx2___________（選填“大于”“等于”或“小于”）真實值。

14. 在“用電流表和電壓表測定電池的電動勢和內阻”的實驗中。
（1）備有如下器材：
A．干電池1節
B．滑動變阻器（0～20Ω）
C．滑動變阻器（0～1kΩ）
D．電壓表（0～3V）
E．電流表（0～0.6A）
F．電流表（0～3A）
G．開關、導線若干
其中滑動變阻器應選___________，電流表應選___________ ；（只填器材前的序號）
（2）為了最大限度地減小實驗誤差，請在虛線框中畫出該實驗最合理的電路圖；（ ）

（3）某同學根據實驗數據作出的U-I圖象如圖所示，由圖象可得電池的電動勢為___________V，內阻為___________Ω；（答案均保留兩位有效數字）

（4）電動勢的測量值___________真實值，內阻的測量值___________真實值。（后兩空均選填“大于”“等于”或“小于”）
計算題：本題共2小題，共21分。應寫出必要的文字說明、方程式和重要演算步驟，只寫出最后答案的不能得分。有數值計算的題，答案中必須明確寫出數值和單位。
15. 如圖所示，帶電量Q=+×10-5C的A球固定在足夠大的光滑絕緣斜面上，斜面的傾角α=37°，質量m=0.1kg、帶電量q=+1×10-7C的B球在離A球L=0.1m處由靜止釋放。兩球均可視為點電荷，靜電力恒量k=9×109N·m2/C2，g=10m/s2，sin37°=0.6，cos37°=0.8。
（1）A球在B球釋放處產生的電場強度E的大小和方向；
（2）B球的速度最大時兩球間的距離r；
（3）若B球運動最大速度為v=4m/s，求B球從開始運動到最大速度的過程中電勢能增加還是減少？變化量是多少？

16. 如圖甲所示，邊界為L1、L2，寬度為d的豎直狹長區域內，存在垂直紙面向里的勻強磁場和豎直方向的電場。電場的電場強度作周期性變化的規律如乙圖所示，E>0表示電場方向豎直向上。t=0時，一帶正電、質量為m的微粒從左邊界L1上的N1點以水平速度v射入該區域，沿直線運動到Q點后，做一次完整的圓周運動，再沿直線運動到右邊界L2上的N2點。Q為線段N1N2的中點，重力加速度為g，上述d、m、v、g和圖像中的E0為已知量。
（1）求微粒所帶電荷量q和磁感應強度B的大?。?br /> （2）求電場變化周期T；
（3）改變寬度d，使微粒仍能按上述運動過程通過相應寬度的區域，求T的最小值。

（二）選考題：共15分。請考生從給出的2道題中任選一題做答，如果多答則按所答的第一題評分。選擇題請在答題卡對應的橫線上填正確答案標號，選對1個給3分，選對2個給4分，選對3個給5分，每選錯1個扣3分，最低得分0分。
【物理選修3-3】
17. 下列有關熱現象和內能的說法中正確的是（ ）
A. 液體中的擴散現象是由于液體的對流形成的
B. 盛有氣體的容器做加速運動時，容器中氣體的內能必定會隨之增大
C. 電流通過電阻后電阻發熱，它的內能增加是通過“做功”方式實現的
D. 在兩個分子間距離由很遠逐漸減小到r=r0的過程中，分子間作用力的合力先增大后減小
E. 分子間引力和斥力相等時，分子勢能最小
18. 如圖所示，兩側粗細均勻、橫截面積相等、高度均為H=18cm的U型管，左管上端封閉，右管上端開口。右管中有高h(yuǎn)0=4cm的水銀柱，水銀柱上表面離管口的距離=12cm，管底水平段的體積可忽略，環境溫度為T1=300K，大氣壓強p0=76cmHg。
（1）將左管中密封氣體緩慢加熱，使水銀柱上表面恰與右管口平齊，此時密封氣體的溫度為多少？
（2）經過足夠長時間氣體溫度恢復到T1=300K，現從右側端口緩慢注入水銀（與原水銀柱之間無氣隙），恰好使水銀柱下端到達右管底部。此時水銀柱的高度為多少？

【物理——選修3】
19. 如圖所示，實線是沿x軸傳播的一列簡諧橫波在t=0時刻的波形圖，虛線是這列波在t=0.2s時刻的波形圖。已知該波的波速是0.8m/s，則下列說法正確的是（ ）

A. 這列波的波長是12cm
B. 這列波的周期是0.15s
C. 這列波可能是沿x軸正方向傳播的
D. t=0.2s時，x=4cm處的質點速度沿y軸負方向
E. t=0時，x=4cm處的質點速度沿y軸負方向
20. 如圖所示是一玻璃磚的截面圖,一束光沿與面成30°角從邊上的點射入玻璃磚中,折射后經玻璃磚的邊反射后,從邊上的點垂直于邊射出．已知,,,．真空中的光速,求:

①玻璃磚折射率;
②光在玻璃磚中從傳播到所用的時間．
















2021年赤峰市高二年級學年聯考試卷（A）物理 答案版
2021.7
注意事項：
1.本試卷分第I卷（選擇題）和第Ⅱ卷（非選擇題）兩部分。答卷前，考生務必將自己的姓名、準考證號填寫在答題卡上。
2.答第卷時，選出每小題答案后，用2B鉛筆把答題卡上對應題目的答案標號框涂黑如需改動，用橡皮擦干凈后，再選涂其他答案標號框。寫在本試卷上無效。
3.答第卷時，將答案寫在答題卡相應位置上，寫在本試卷上無效。
4.考試結束，將試題卷和答題卡一并交回。
第I卷（選擇題共48分）
一、選擇題：本題共12小題，每小題4分，共48分。在每小題給出的四個選項中，1～8題只有一項符合題目要求，9～12題有多項符合題目要求。全部選對的得4分，選對但不全的得2分，有選錯或不作答的得0分。
1. 安檢門是一個用于安全檢查的“門”，“門框”內有線圈，線圈中通有變化的電流，如果金屬物品通過安檢門，金屬中會被感應出渦流，渦流的磁場又反過來影響線圈中的電流，從而引起報警。關于安檢門的以下說法錯誤的是（　　）

A. 安檢門不能檢査出毒販攜帶的毒品
B. 安檢門能檢査出旅客攜帶的金屬水果刀
C. 安檢門工作時，既利用了電磁感應的原理，又利用了電流的磁效應
D. 如果“門框”的線圈中通上恒定電流，安檢門能正常工作
【答案】D
2. 如圖所示，金屬桿ab靜止放在水平固定的“U”形金屬框上，整個裝置處于豎直向上的磁場中，當磁感應強度均勻增大時，金屬桿ab總保持靜止．則(　　)

A. 桿中感應電流方向從b到a
B. 桿中感應電流大小保持不變
C. 金屬桿所受安培力大小保持不變
D. 金屬桿所受安培力水平向右
【答案】B
3. 在磁感應強度為、方向豎直向上的勻強磁場中，水平放置一根長通電直導線，電流的方向垂直于紙面向里。如圖所示，a、b、c、d是以直導線為圓心的同一圓周上的四點，在這四點中（　?。?br />

A. b、d兩點的磁感應強度相同 B. a、b兩點的磁感應強度大小相等
C. c點的磁感應強度的值最小 D. b點的磁感應強度的值最大
【答案】C
4. 將一電荷量為+Q的小球放在不帶電的金屬球附近，所形成的電場線分布如圖，若a、b、c、d為電場中的點，其中b、c在金屬球的外表面，ab=cd，a、b、c、d各點的電勢分別為a、b、c、d。則下列判斷正確的是（　?。?br />
A. 檢驗電荷+q在a點的電勢能比在b點的小 B. 將電子從a點移到b點的過程中，電場力做正功
C. a>b=c>d D. Uab=Ucd
【答案】C
5. 氫原子的能級圖如圖所示。已知某金屬的逸出功為6.44eV，則下列說法正確的是（　?。?br />
A. 處于基態的氫原子可以吸收能量為12.1eV的光子而被激發
B. 用能量為12.5eV的電子轟擊處于基態的氫原子，一定不能使氫原子發生能級躍遷
C. 用一群氫原子從n=4能級躍遷到n=1能級輻射的光子照射該金屬，從金屬表面逸出的光電子最大初動能為6.31eV
D. 一群處于n=4能級的氫原子向低能級躍遷時最多產生4種譜線
【答案】C
6. 研究與平行板電容器電容有關因素的實驗裝置如圖所示。下列說法正確的是（　?。?br />
A. 實驗前，用絲綢摩擦過的玻璃棒與電容器a板接觸，可使電容器a板帶正電
B. 實驗中，只將電容器b板向上平移，靜電計指針的張角變小
C. 實驗中，只在極板間插入有機玻璃板，靜電計指針的張角變大
D. 實驗中，只增加極板帶電量，靜電計指針的張角變大，表明電容增大
【答案】A
7. 如圖所示，一個理想邊界為PQ、MN的勻強磁場區域，磁場寬度為d，方向垂直紙面向里．一電子從O點沿紙面垂直PQ以速度v0進入磁場．若電子在磁場中運動的軌道半徑為2d．O′在MN上，且OO′與MN垂直．下列判斷正確的是：
A. 電子將向右偏轉
B. 電子打在MN上的點與O′點的距離為d
C. 電子打在MN上的點與O′點的距離為
D. 電子在磁場中運動時間為．
【答案】D
8. 真空中的某裝置如圖所示，其中平行金屬板A、B之間有加速電場，平行金屬板C、D之間有偏轉電場。今有質子、粒子He，均由A板從靜止開始，被加速電場加速后垂直于電場方向進入偏轉電場，最后從偏轉電場C、D間穿出。重力忽略不計。則下列判斷中正確的是（　?。?br />
A. 兩種粒子在C、D板間運動的時間相同
B. 兩種粒子的運動軌跡相同
C. 質子、粒子He在偏轉電場中的加速度之比為1：2
D. 偏轉電場的電場力對質子、粒子He做功之比為1：4
【答案】B
9. 釷Th具有放射性，它能放出一個新的粒子而變?yōu)殓hPa，同時伴隨有γ射線產生，其方程為Th→Pa+X，釷的半衰期為24天。下列說法中正確的是（　?。?br /> A. X為質子
B. X是釷核中的一個中子轉化成一個質子時產生的
C. γ射線是鏷原子核放出的
D. 1g釷Th經過120天后還剩0.3125g未衰變的釷Th
【答案】BC
10. 如圖甲所示，理想變壓器原、副線圈的匝數比為2：1，原線圈兩端所加電壓如圖乙所示，與副線圈相連的兩個燈泡完全相同，閉合開關S后，下列說法正確的是（　?。?br />
A. 電流表示數不變 B. 電壓表示數為110V
C. 變壓器的輸入功率增大 D. 燈泡上的交流電每秒鐘方向改變50次
【答案】AC
11. 如圖所示為磁流體發電機的原理圖。金屬板M、N之間的距離為d＝20 cm，磁場的磁感應強度大小為B＝5 T，方向垂直紙面向里?，F(xiàn)將一束等離子體（即高溫下電離的氣體，含有大量帶正電和帶負電的微粒，整體呈中性）從左側噴射入磁場，發現在M、N兩板間接入的額定功率為P＝100 W的燈泡正常發光，且此時燈泡電阻為R＝100 Ω，不計離子重力和發電機內阻，且認為離子均為一價離子，則下列說法中正確的是(　　)

A. 金屬板M上聚集負電荷，金屬板N上聚集正電荷
B. 該發電機的電動勢為100 V
C. 每秒鐘有6.25×1018個離子打在金屬板N上
D. 離子從左側噴射入磁場的初速度大小為103 m/s
【答案】BC
12. 如圖甲所示，閉合矩形導線框abcd固定在勻強磁場中，磁場的方向與導線框所在平面垂直，磁感應強度B隨時間t變化的規律如圖乙所示。規定垂直紙面向里為磁場的正方向，abcda方向為導線線框中感應電流的正方向，水平向右為安培力的正方向，關于導線框中的電流i與ad邊所受的安培力F隨時間t變化的圖象，下列選項正確的是（　?。?br />
A. B.
C. D.
【答案】D
第Ⅱ卷非選擇題（共52分）
二、非選擇題：包括必考題和選考題兩部分。第13題～16題為必考題，每個考生必須做答，第17題～18題，考生根據要求做答。
（一）必考題（共37分）
實驗題：本題共2小題，共16分。
13. 在伏安法測電阻的實驗中，待測電阻Rx的阻值約為200Ω，電壓表V的內阻約為2kΩ，電流表A的內阻約為1Ω，測量電路中電流表的連接方式如圖或圖所示，結果由公式計算得出，式中U與I分別為電壓表和電流表的示數。若將圖和圖中電路測得的電阻值分別記為Rx1和Rx2，則___________（選填“Rx1”或“Rx2”）更接近待測電阻的真實值，且測量值Rx1___________（選填“大于”“等于”或“小于”）真實值，測量值Rx2___________（選填“大于”“等于”或“小于”）真實值。

【答案】 ①. Rx1 ②. 大于 ③. 小于
14. 在“用電流表和電壓表測定電池的電動勢和內阻”的實驗中。
（1）備有如下器材：
A．干電池1節
B．滑動變阻器（0～20Ω）
C．滑動變阻器（0～1kΩ）
D．電壓表（0～3V）
E．電流表（0～0.6A）
F．電流表（0～3A）
G．開關、導線若干
其中滑動變阻器應選___________，電流表應選___________ ；（只填器材前的序號）
（2）為了最大限度地減小實驗誤差，請在虛線框中畫出該實驗最合理的電路圖；（ ）

（3）某同學根據實驗數據作出的U-I圖象如圖所示，由圖象可得電池的電動勢為___________V，內阻為___________Ω；（答案均保留兩位有效數字）

（4）電動勢的測量值___________真實值，內阻的測量值___________真實值。（后兩空均選填“大于”“等于”或“小于”）
【答案】 ①. B ②. E ③. ④. 1.5 ⑤. 1.0 ⑥. 小于 ⑦. 小于
計算題：本題共2小題，共21分。應寫出必要的文字說明、方程式和重要演算步驟，只寫出最后答案的不能得分。有數值計算的題，答案中必須明確寫出數值和單位。
15. 如圖所示，帶電量Q=+×10-5C的A球固定在足夠大的光滑絕緣斜面上，斜面的傾角α=37°，質量m=0.1kg、帶電量q=+1×10-7C的B球在離A球L=0.1m處由靜止釋放。兩球均可視為點電荷，靜電力恒量k=9×109N·m2/C2，g=10m/s2，sin37°=0.6，cos37°=0.8。
（1）A球在B球釋放處產生的電場強度E的大小和方向；
（2）B球的速度最大時兩球間的距離r；
（3）若B球運動最大速度為v=4m/s，求B球從開始運動到最大速度的過程中電勢能增加還是減少？變化量是多少？

【答案】（1）2.4×107N/C，方向沿斜面向上；（2）0.2m ；（3）減小0.86J
16. 如圖甲所示，邊界為L1、L2，寬度為d的豎直狹長區域內，存在垂直紙面向里的勻強磁場和豎直方向的電場。電場的電場強度作周期性變化的規律如乙圖所示，E>0表示電場方向豎直向上。t=0時，一帶正電、質量為m的微粒從左邊界L1上的N1點以水平速度v射入該區域，沿直線運動到Q點后，做一次完整的圓周運動，再沿直線運動到右邊界L2上的N2點。Q為線段N1N2的中點，重力加速度為g，上述d、m、v、g和圖像中的E0為已知量。
（1）求微粒所帶電荷量q和磁感應強度B的大小；
（2）求電場變化周期T；
（3）改變寬度d，使微粒仍能按上述運動過程通過相應寬度的區域，求T的最小值。

【答案】（1）；（2）（3）
（二）選考題：共15分。請考生從給出的2道題中任選一題做答，如果多答則按所答的第一題評分。選擇題請在答題卡對應的橫線上填正確答案標號，選對1個給3分，選對2個給4分，選對3個給5分，每選錯1個扣3分，最低得分0分。
【物理選修3-3】
17. 下列有關熱現象和內能的說法中正確的是（ ）
A. 液體中的擴散現象是由于液體的對流形成的
B. 盛有氣體的容器做加速運動時，容器中氣體的內能必定會隨之增大
C. 電流通過電阻后電阻發熱，它的內能增加是通過“做功”方式實現的
D. 在兩個分子間距離由很遠逐漸減小到r=r0的過程中，分子間作用力的合力先增大后減小
E. 分子間引力和斥力相等時，分子勢能最小
【答案】CDE
18. 如圖所示，兩側粗細均勻、橫截面積相等、高度均為H=18cm的U型管，左管上端封閉，右管上端開口。右管中有高h(yuǎn)0=4cm的水銀柱，水銀柱上表面離管口的距離=12cm，管底水平段的體積可忽略，環境溫度為T1=300K，大氣壓強p0=76cmHg。
（1）將左管中密封氣體緩慢加熱，使水銀柱上表面恰與右管口平齊，此時密封氣體的溫度為多少？
（2）經過足夠長時間氣體溫度恢復到T1=300K，現從右側端口緩慢注入水銀（與原水銀柱之間無氣隙），恰好使水銀柱下端到達右管底部。此時水銀柱的高度為多少？

【答案】（1）；（2）
【物理——選修3】
19. 如圖所示，實線是沿x軸傳播的一列簡諧橫波在t=0時刻的波形圖，虛線是這列波在t=0.2s時刻的波形圖。已知該波的波速是0.8m/s，則下列說法正確的是（ ）

A. 這列波的波長是12cm
B. 這列波的周期是0.15s
C. 這列波可能是沿x軸正方向傳播的
D. t=0.2s時，x=4cm處的質點速度沿y軸負方向
E. t=0時，x=4cm處的質點速度沿y軸負方向
【答案】ABE
20. 如圖所示是一玻璃磚的截面圖,一束光沿與面成30°角從邊上的點射入玻璃磚中,折射后經玻璃磚的邊反射后,從邊上的點垂直于邊射出．已知,,,．真空中的光速,求:

①玻璃磚折射率;
②光在玻璃磚中從傳播到所用的時間．
【答案】① ②
