物理九年級全冊第十六章 電磁轉換電磁感應 發電機多媒體教學ppt課件

這是一份物理九年級全冊第十六章 電磁轉換電磁感應 發電機多媒體教學ppt課件，共41頁。PPT課件主要包含了答案呈現，電磁感應，感應電流，一部分，切割磁感線，答案C，電流表指針是否偏轉，導體運動的方向，和3或2和4，答案D等內容，歡迎下載使用。

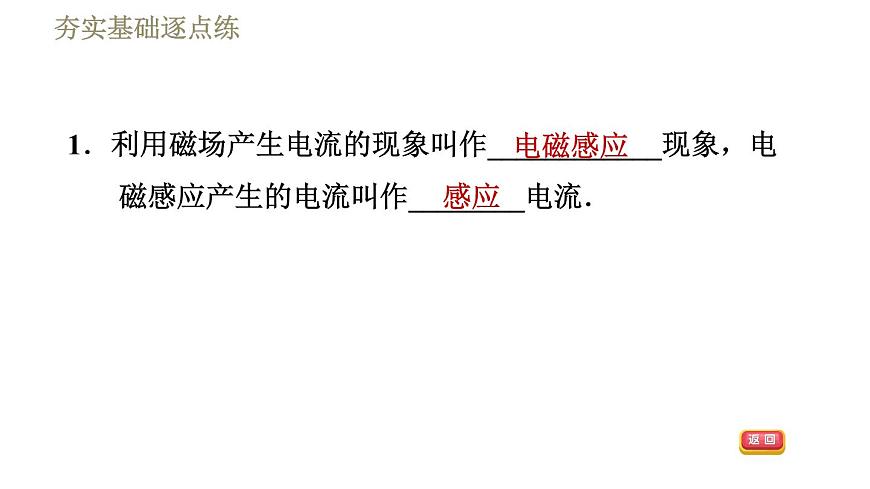

1．利用磁場產生電流的現象叫作____________現象，電磁感應產生的電流叫作________電流．

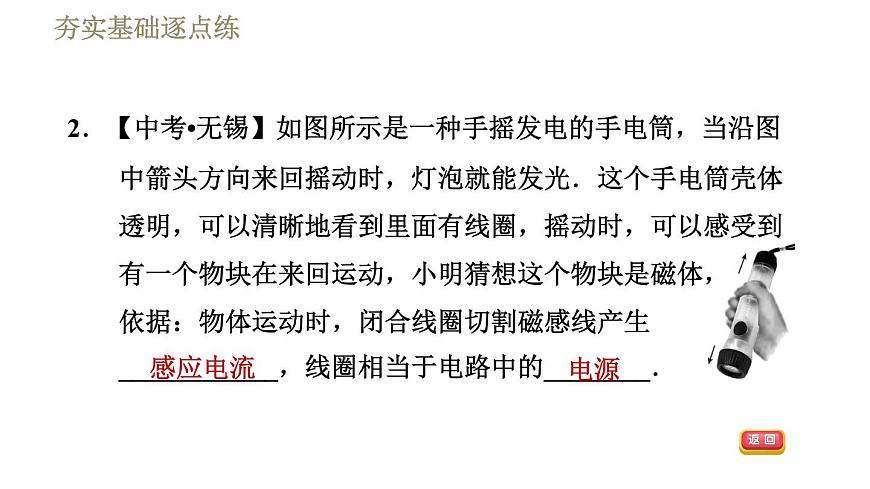

2．【中考?無錫】如圖所示是一種手搖發電的手電筒，當沿圖中箭頭方向來回?fù)u動時，燈泡就能發光．這個手電筒殼體透明，可以清晰地看到里面有線圈，搖動時，可以感受到有一個物塊在來回運動，小明猜想這個物塊是磁體，依據：物體運動時，閉合線圈切割磁感線產生____________，線圈相當于電路中的________．

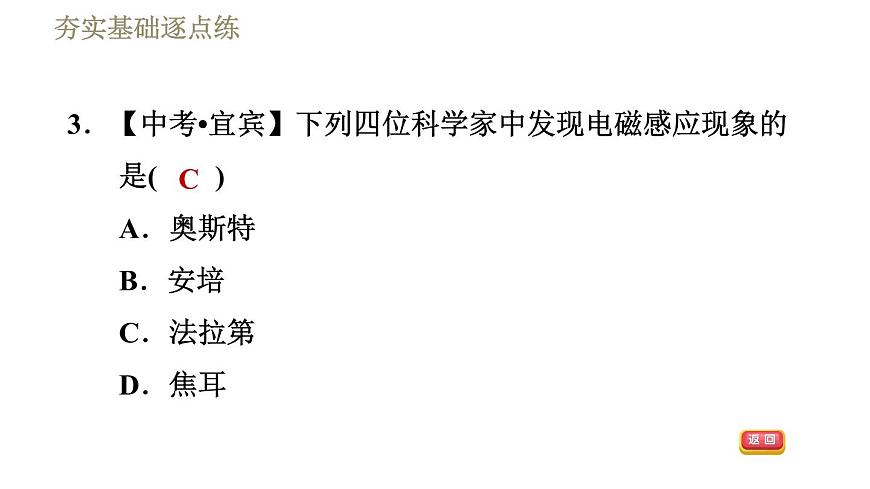

3．【中考?宜賓】下列四位科學家中發現電磁感應現象的是(　　)A．奧斯特 B．安培C．法拉第 D．焦耳

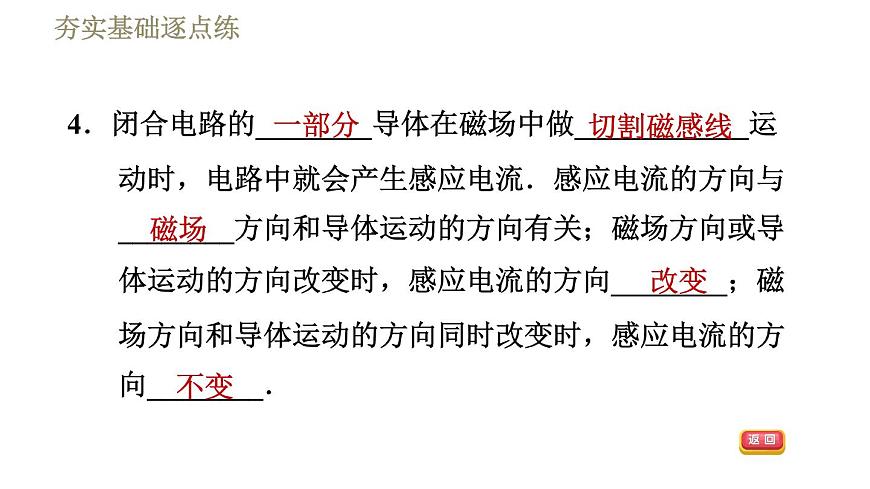

4．閉合電路的________導體在磁場中做____________運動時，電路中就會產生感應電流．感應電流的方向與________方向和導體運動的方向有關；磁場方向或?qū)w運動的方向改變時，感應電流的方向________；磁場方向和導體運動的方向同時改變時，感應電流的方向________．

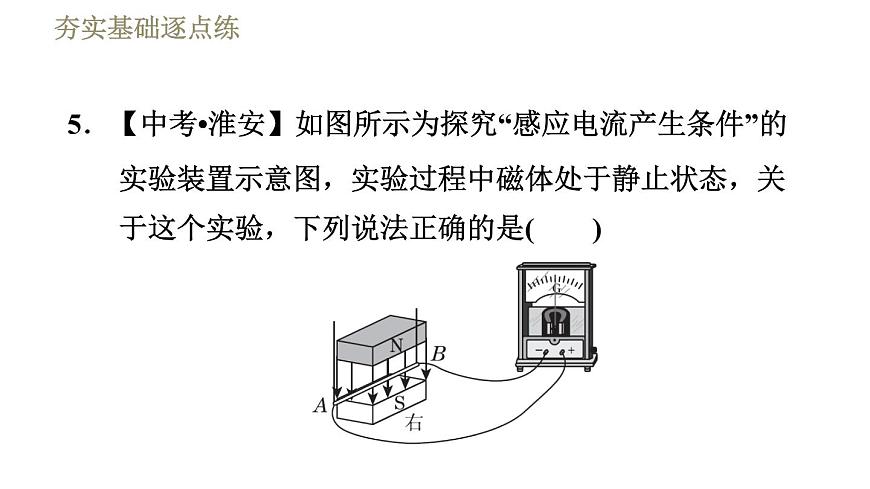

5．【中考?淮安】如圖所示為探究“感應電流產生條件”的實驗裝置示意圖，實驗過程中磁體處于靜止?fàn)顟B(tài)，關于這個實驗，下列說法正確的是(　　)
A．當導體棒處于靜止?fàn)顟B(tài)時，靈敏電流計的指針發生偏轉B．當導體棒沿豎直方向上下運動時，靈敏電流計的指針發生偏轉C．當導體棒沿水平方向左右運動時，靈敏電流計的指針發生偏轉D．當導體棒向右上方運動時，靈敏電流計的指針不發生偏轉
【點撥】導體棒向右上方運動時，是在做切割磁感線運動，產生感應電流，靈敏電流計的指針會發生偏轉，則選項D中的說法也是錯誤的．
6．小明利用如圖所示的實驗裝置探究導體在磁場中運動時產生感應電流的條件，閉合開關后，銅棒PQ、電流表、開關組成閉合電路，小明將實驗中觀察得到的現象記錄在下表中．
(1)實驗中，小明通過觀察________________________來判斷電路中是否有感應電流．
【點撥】小明通過觀察電流表的指針是否偏轉來判斷電路中是否有感應電流．
(2)比較實驗1和2(或3和4)可知：在磁場方向一定時，感應電流的方向與____________________有關．
【點撥】由1和2(或3和4)可知，磁場方向相同，導體的運動方向不同，電流表指針的偏轉方向不同，說明感應電流的方向與導體運動的方向有關．
(3)比較實驗____________可知：在導體運動方向不變時，感應電流方向與磁場方向有關．
【點撥】由表格中的信息可知，1和3(或2和4)的導體運動方向相同，磁場方向不同，電流表指針的偏轉方向也不同，說明感應電流的方向與磁場的方向有關．
7．【中考?綿陽】把一臺手搖發電機跟燈泡連接起來，使線圈在磁場中轉動，可以看到燈泡發光．關于手搖發電機發電過程，下列說法正確的是(　　)
A．發電機是將重力勢能轉變?yōu)殡娔艿难b置B．勻速搖動轉輪，燈泡的亮度不變C．轉輪轉速越快燈泡亮度越暗D．轉輪在一個周期內電流方向改變兩次
【點撥】發電機是機械能轉化為電能的設備；勻速搖動轉輪時，由于線圈切割磁感線的角度始終在變，因此產生的感應電流大小發生改變，故燈泡的亮度發生變化；根據實驗的體驗，轉輪的轉速越快，燈泡越亮．顯然，只有選項D中的說法是正確的．
8．小明將微風電風扇與小燈泡按如圖所示的電路連接并進行實驗，用手快速撥動風扇葉片，這時發現小燈泡發光，微風電風扇居然變成了“發電機”．關于該實驗，下列說法正確的是(　　)
A．電風扇發電的原理是電磁感應B．電風扇發電的原理是通電導線在磁場中受到力的作用C．電風扇發電過程是把磁能轉化為電能D．電風扇發電過程是把電能轉化為機械能
【點撥】用手快速撥動風扇葉片，消耗機械能，小燈泡發光，表明獲得了電能．顯然，電風扇發電過程中，機械能轉化為電能．
9．【中考?南平】超市的服裝貼有磁性標簽，未消磁的標簽通過超市安檢門時，安檢門上的線圈會產生電流，觸發報警器達到防盜目的．安檢門的工作原理是(　　)A．電磁感應　　　　　　B．磁極間的相互作用C．通電導體周圍存在磁場 D．磁場對通電導體的作用
10．如圖所示的四幅圖用箭頭標明了閉合電路的一部分導體在磁場中運動的方向，符號“?”表示電流的方向垂直于紙面向里，符號“⊙”表示電流的方向垂直于紙面向外，圖中表示的電磁感應現象，有一幅是錯誤的，則錯誤的是(　　)
【方法規律】假設法．假如圖A中的感應電流方向正確，圖B和圖A比較，磁場方向、導體切割磁感線運動方向同時改變了，感應電流方向應該不變，也是垂直紙面向里，圖B中的電流方向符合要求．圖C和圖A比較，磁場方向、導體切割磁感線運動方向都相同，感應電流方向也應該相同，顯然，圖C中電流方向不符合要求．
圖D和圖A比較，磁場方向發生了改變，感應電流方向應該隨著改變，顯然，圖D中的電流方向符合要求，故C錯誤．
11．【中考·濱州】如圖所示是小濱探究“什么情況下磁可以生電”的實驗裝置．a(chǎn)b是一根直銅絲，通過導線與電流表的“3”“－”兩接線柱相連．當ab迅速向右運動時，并未發現電流表指針明顯偏轉，你認為最可能的原因是(　　)
A．沒有感應電流，指針不偏轉B．感應電流太小，無法使指針明顯偏轉C．應把a(bǔ)b改為迅速向左運動D．應把a(bǔ)b改為迅速上下運動
【點撥】題圖所示的裝置，產生的感應電流很小，無法使電流表指針明顯偏轉．
12．【中考?河南】小明利用如圖所示的實驗裝置探究“導體在磁場中運動時產生感應電流的條件”．
(1)磁鐵不動，閉合開關，導體棒沿________(填“上下”或“左右”)方向運動時，電流表指針會發生偏轉．
【點撥】產生感應電流的條件是閉合電路的一部分導體在磁場中做切割磁感線運動．當導體棒沿左右方向運動時，導體棒做切割磁感線運動，能產生感應電流，則電流表指針會發生偏轉．
(2)導體棒不動，閉合開關，磁鐵上下運動，電流表指針________(填“會”或“不會”)發生偏轉．
【點撥】導體棒不動，磁鐵上下運動，導體棒不做切割磁感線運動，故不產生感應電流，電流表不會發生偏轉．
(3)斷開開關，無論磁鐵如何放置、導體棒怎樣運動，電流表指針都不發生偏轉．由此小明得出結論：閉合電路的一部分導體在磁場中做________________運動時，電路中就產生感應電流．
【點撥】由實驗現象可知，閉合電路的一部分導體在磁場中做切割磁感線運動時，電路中會產生感應電流．
(4)小明進一步猜想，感應電流的大小可能與導體運動速度和磁場強弱有關．為了探究感應電流的大小與磁場強弱是否有關，他應進行的操作是______________________________________________________________.
【點撥】注意使用控制變量法，探究感應電流大小與磁場強弱是否有關，需要保證其他條件不變，改變磁場強度．故可通過換用不同磁場強度的磁體，觀察電流表指針偏轉幅度．
【答案】控制導體運動速度不變，換用不同磁場強度的磁體，觀察電流表指針偏轉幅度的大小
13．【中考?福州】小華在探究怎樣產生感應電流的實驗中，設計了如圖所示的實驗裝置．
(1)將磁體向右插入螺線管中時，觀察到靈敏電流計的指針向右偏轉，由此可知：________________________.(2)將磁體從螺線管中向左拔出時，會觀察到靈敏電流計的指針向________(填“左”或“右”)偏轉．
【點撥】磁體向右插入和向左拔出，相當于線圈切割磁感線的方向發生了改變．
(3)通過前兩步實驗，可得出感應電流的方向與_________方向有關．
14．如圖所示，虛線區域內的“×”為垂直紙面向里的磁感線，當金屬框由光滑絕緣斜面的頂端，由靜止開始滑到底端時，具有的動能為E1；若將金屬框換成質量相同的塑料框，其他條件不變，塑料框滑到底端時，具有的動能為E2.請判斷E1和E2的大小關系，并簡要說明判斷理由．(提示：金屬框是導體，有電阻)
【點撥】不同的框滑下來的過程中，能量總量保持不變，分析兩框到達底端的動能大小時，應側重于分析兩個框滑下的過程中，重力勢能有沒有全部轉化為動能．
