初中物理北師大版八年級上冊第五章 光現象綜合與測試習題ppt課件

這是一份初中物理北師大版八年級上冊第五章 光現象綜合與測試習題ppt課件，共13頁。PPT課件主要包含了答案呈現，見習題，解如圖所示，答案如圖所示等內容，歡迎下載使用。
1．畫出圖中物體AB通過小孔O后在光屏MN上成的像的光路圖。

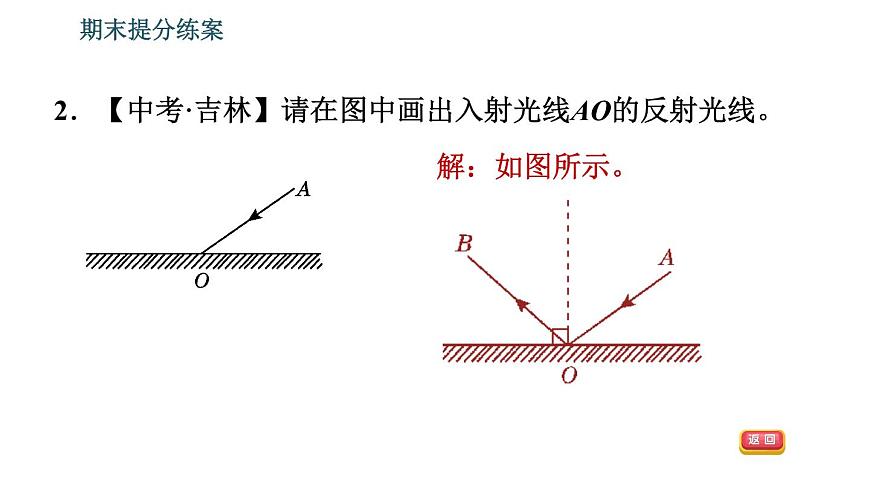

2．【中考·吉林】請?jiān)趫D中畫出入射光線AO的反射光線。

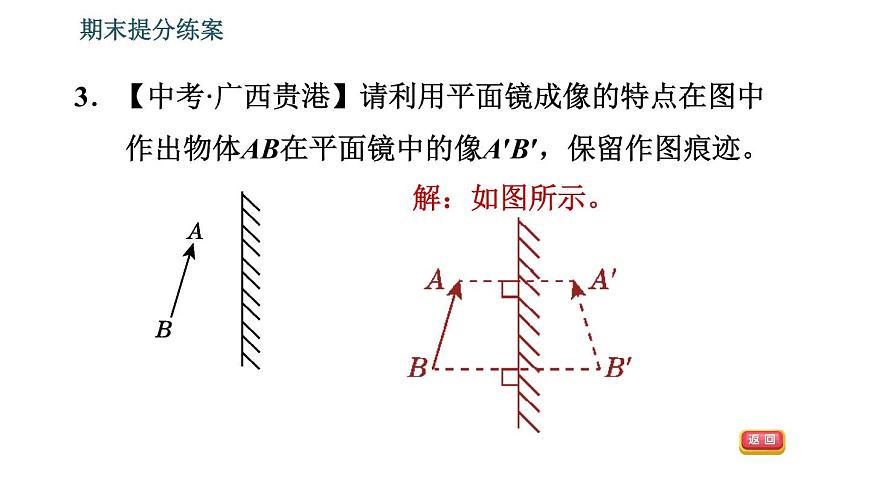

3．【中考·廣西貴港】請利用平面鏡成像的特點在圖中作出物體AB在平面鏡中的像A′B′，保留作圖痕跡。

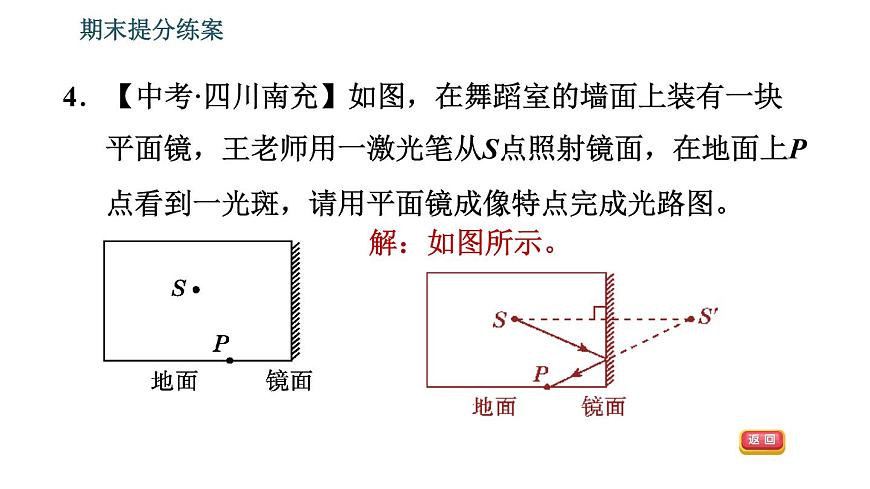

4．【中考·四川南充】如圖，在舞蹈室的墻面上裝有一塊平面鏡，王老師用一激光筆從S點照射鏡面，在地面上P點看到一光斑，請用平面鏡成像特點完成光路圖。
5．【中考?湖北黃岡】雨后晴朗的夜晚，為了不踩到地上的積水，人們根據生活經驗判斷：迎著月光走，地上發亮的是水。請?jiān)谑疽鈭D中作圖以證明此判斷。
【點撥】迎著月光走，月光(月亮反射的光)照射到水面上，然后經水面反射進入人眼，從而知道地上發亮的是水。根據平面鏡成像特點作圖：首先作出月亮關于水面成的像，即人眼看到的月亮的像，再連接像和人眼，連線與水面的交點就是入射點，即可確定反射光線，最后連接月亮和入射點，即可確定入射光線，并在入射光線和反射光線上標上箭頭。
6．【中考·湖北十堰】如圖，空氣中點光源S發出的一條光線射向水面，在水面發生反射和折射，反射光線經過P點。請?jiān)趫D中作出這條入射光線、對應的反射光線和折射光線的大致方向(保留作圖痕跡)。
7．【中考·四川宜賓】如圖所示，空氣中一束光經過S點斜射向豎立放置的平面鏡，經平面鏡反射后射向一塊玻璃磚的上表面，并穿過玻璃磚從下表面射出，請?jiān)趫D中畫出該光路圖(不考慮玻璃磚的反射)。
8．【新題】如圖所示，樹上停著一只烏鴉，地上有幾只小蟲。烏鴉從樹上的P點飛下來吃地上的哪只小蟲再飛到對面的籬笆墻上的B點，它飛的路程最短？請你根據學過的光學知識為它設計一條飛行線路，在圖中作出示意圖，你所依據的物理知識是____________。
